12寸NPS法兰式金属波纹膨胀节结构设计

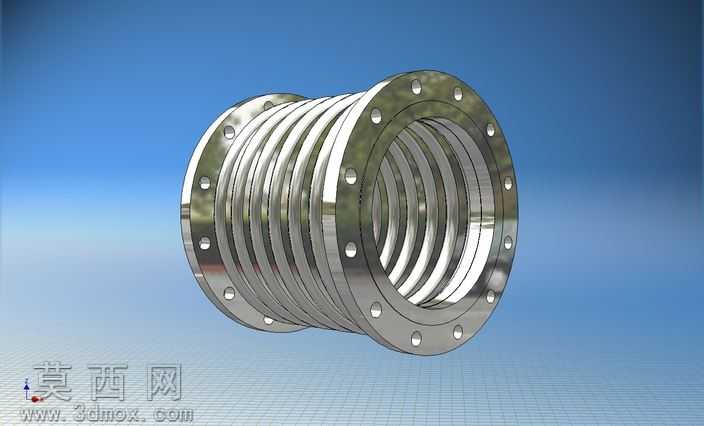

本作品为大口径金属膨胀节三维建模成果，采用Autodesk Inventor软件完成全参数化建模与写实渲染，严格遵循军政府DE扩大德12英寸第150条射频POR 16-3/8DE长的尺寸规范进行结构设计。建模过程中首先搭建两端法兰的基准特征，按照法兰连接标准均匀布置螺栓孔位，精准还原法兰端面的密封面结构与倒角细节，确保法兰盘的厚度、螺栓孔分度圆直径、密封面宽度等参数完全匹配对应压力等级的管道连接要求。中部波纹段采用螺旋扫掠结合环形阵列的建模方式，逐环构建多层金属波纹管的波峰、波谷结构，精准控制每一波纹的节距、波高与壁厚参数，还原金属波纹管可轴向伸缩、补偿管道热变形的结构特性，波纹段与两端法兰的连接过渡区域采用平滑熔接特征处理，还原实际焊接工艺的过渡结构，避免应力集中的结构缺陷。材质配置上，整体构件赋予抛光不锈钢材质，调整金属材质的反射率、粗糙度与环境贴图参数，渲染时采用渐变蓝色背景配合柔和打光，清晰呈现金属表面的高光反射与波纹段的层叠结构细节，法兰端面的机加工纹理、螺栓孔的内壁倒角都通过材质纹理与细节建模进行还原，让模型具备极高的写实度与工程参考价值。设计过程中重点考量膨胀节的补偿性能与结构强度，波纹段的波形参数经过反复校核，确保在规定的伸缩行程内不会出现结构屈服，两端法兰的连接尺寸完全适配对应口径的工业管道，可直接用于管道系统的装配模拟、应力分析与施工演示，模型同时导出STEP、IGES等通用格式，可兼容主流三维工程软件，方便不同设计场景下的调用与修改。
