多层导柱弹簧式压合工装结构

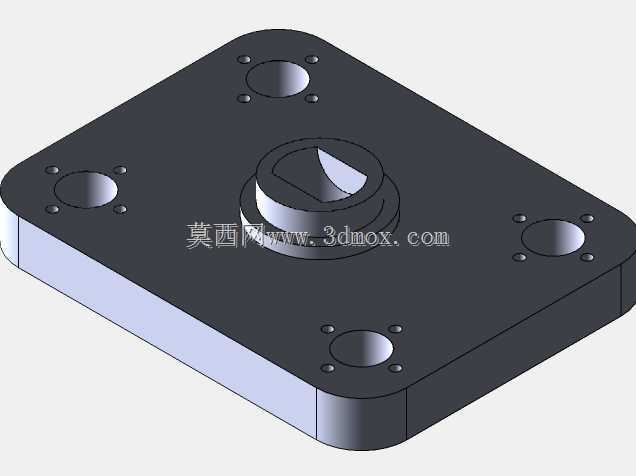

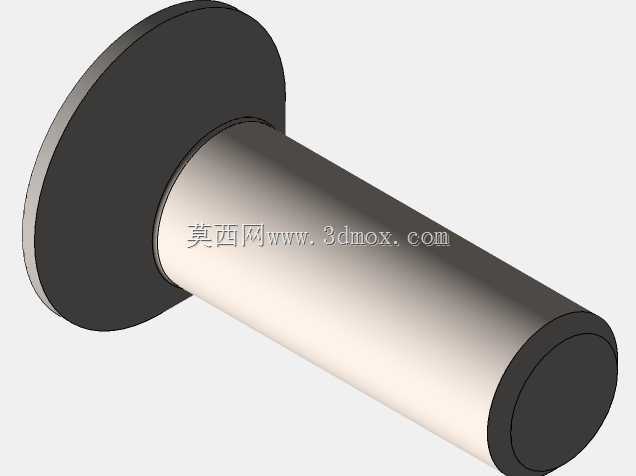

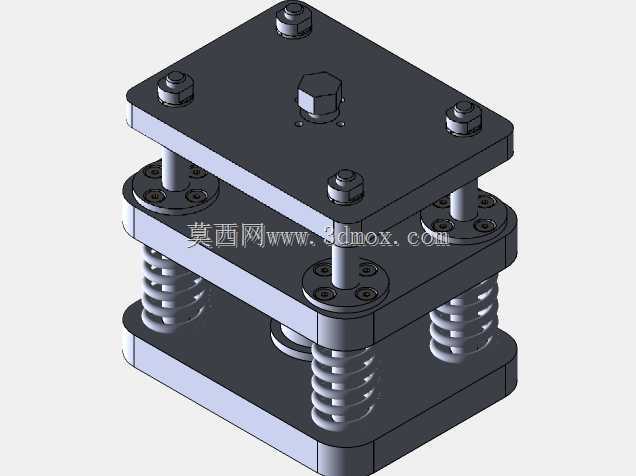

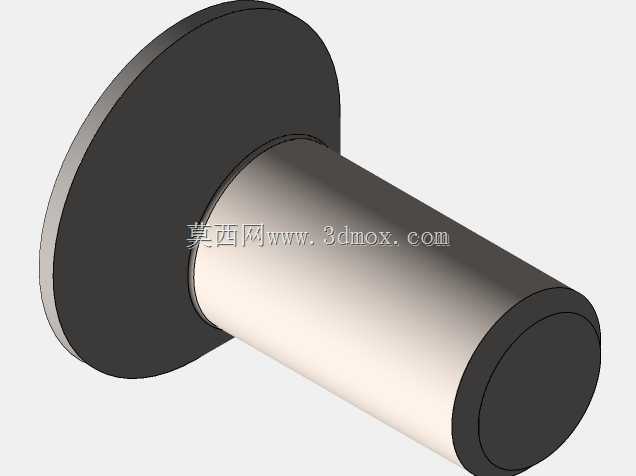

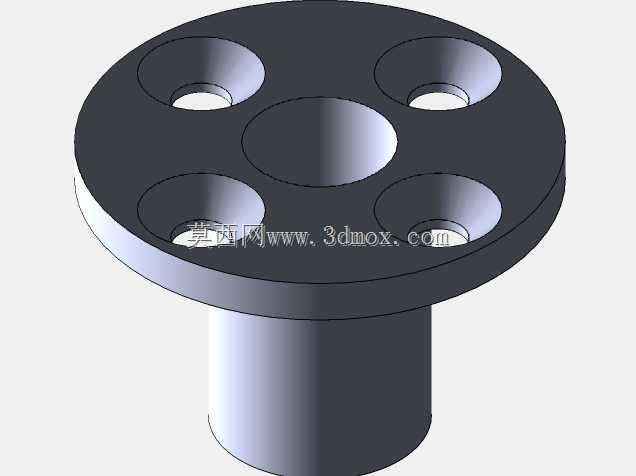

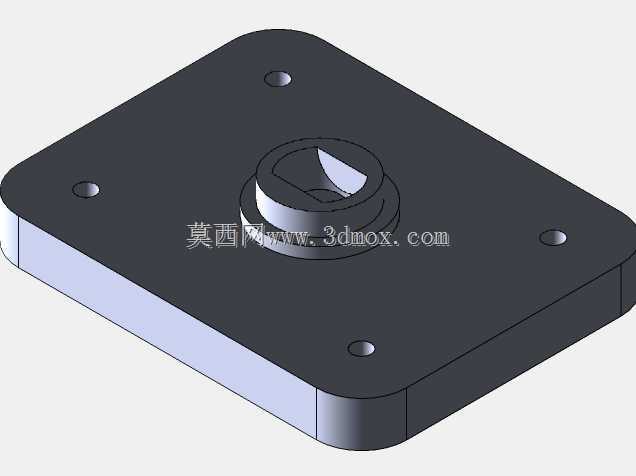

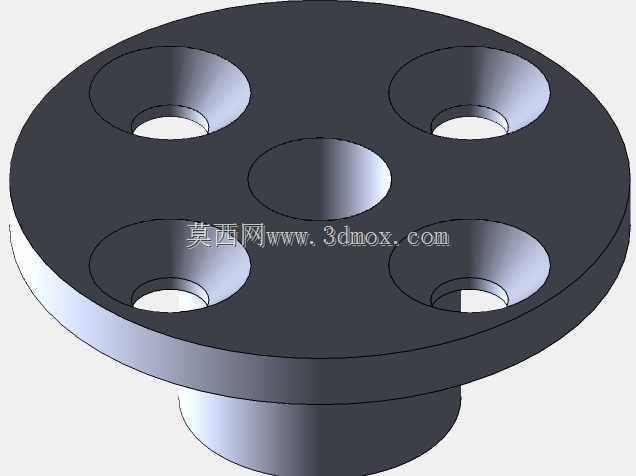

　　该压合结构主要面向小吨位零部件压装工序场景，常见于电子接插件压接、小型五金件铆合、薄型板材叠压等需要恒定压合行程与稳定保压压力的工位，可直接安装在手动压机台面、小型气动压床输出端配套使用，无需额外定制连接法兰即可适配多数常规压装设备的装夹接口。结构采用三层板式堆叠布局，最上层为压头安装板，中心预留标准螺孔用于固定不同规格的压头，板体四角通过内六角螺栓与导柱顶端锁固，导柱采用光轴精加工处理，表面粗糙度控制在Ra0.8以内，保证上下滑动过程无卡滞、无偏摆。中间层为活动压板，四角配置与导柱匹配的无油衬套，衬套与导柱的配合间隙控制在0.02-0.04mm区间，既保证滑动顺畅，又能将压合过程的平行度误差控制在0.05mm以内，

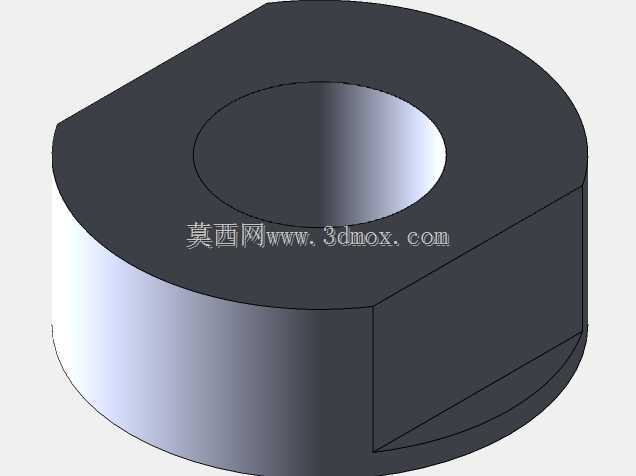

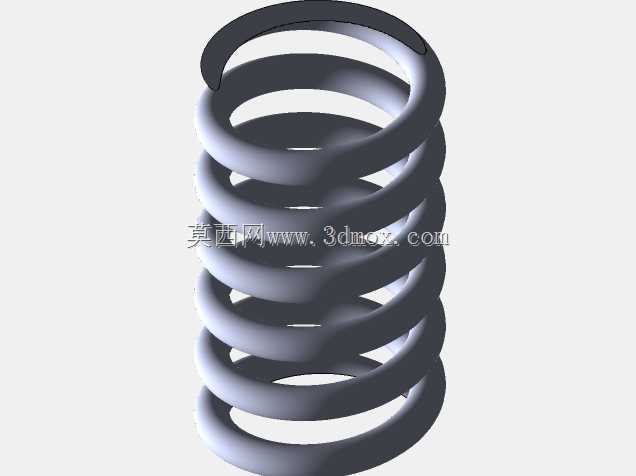

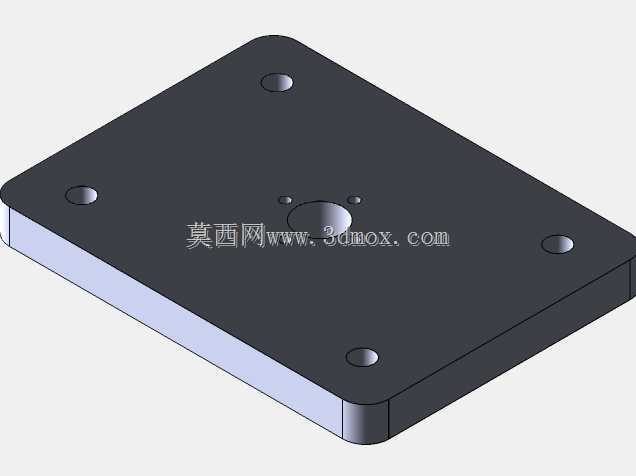

　　避免压装时工件出现偏斜、压伤问题。最下层为设备安装底板，底板表面预留T型槽安装位与沉头固定孔，可直接通过T型螺栓固定在压机工作台面，也可通过压板压紧实现快速装夹，底板与中间活动板之间均匀布置四根等刚度圆柱螺旋压缩弹簧，弹簧在自由状态下将活动板顶升至最高行程位置，当压头下行完成压合作业后，弹簧可自动将活动板复位至初始位置，无需额外设置复位驱动结构，简化了整体动力配置。设计过程中优先考虑了压合行程的限位控制，导柱下端设置轴肩结构，当活动板下行至设定压合深度时，衬套端面与导柱轴肩接触硬限位，避免过压导致工件损坏，同时弹簧的预压缩量经过匹配计算，在初始位置时弹簧预紧力可托起活动板与配套压头的总重量，不会出现自行下滑的安全隐患。安装边界方面，

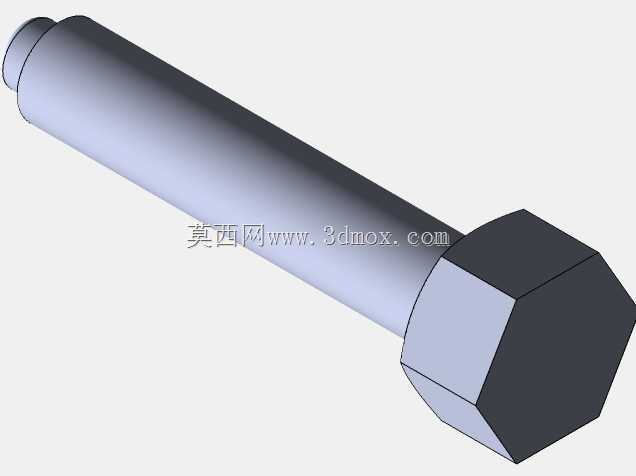

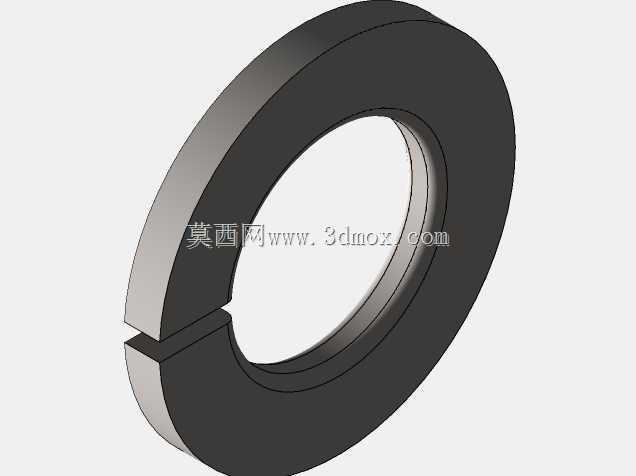

　　整体结构的长宽尺寸根据常规小零件压装工位需求设计，占用工作台面面积不足0.1平方米，总闭合高度可适配多数1吨级以下手动、气动压机的开口行程，无需对原有设备进行改造即可直接替换原有简易压装夹具。结构的受力路径经过优化，压合过程中压力从中心压头传递至活动板，再通过四根导柱均匀分散到底板，避免局部应力集中导致板件变形，所有连接螺栓均采用8.8级高强度紧固件，保证反复压合过程中连接可靠性，弹簧经过喷丸强化处理，长期反复压缩工况下疲劳寿命满足批量生产工位的使用需求。日常维护时仅需定期在导柱表面涂抹少量锂基润滑脂，检查衬套磨损量即可，无需复杂的拆解保养，适配多品种小批量生产车间的柔性化压装需求，针对不同压合行程要求，仅需更换不同长度的导柱或者调整轴肩限位套的位置即可快速适配，无需重新加工整套板件，大幅降低了工装改造成本与换型时间。
