多层板带弹簧导向压紧铸造模具结构

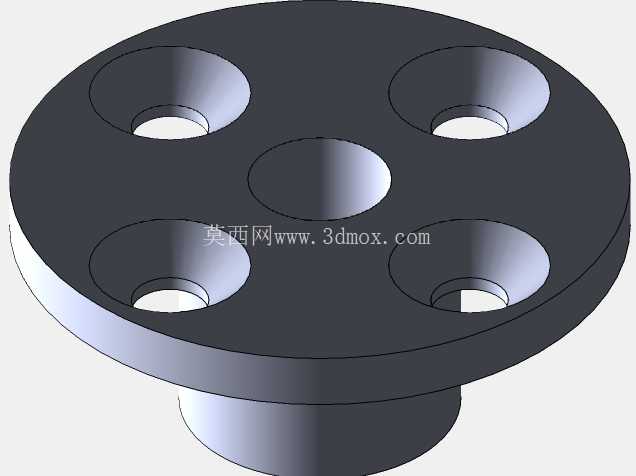

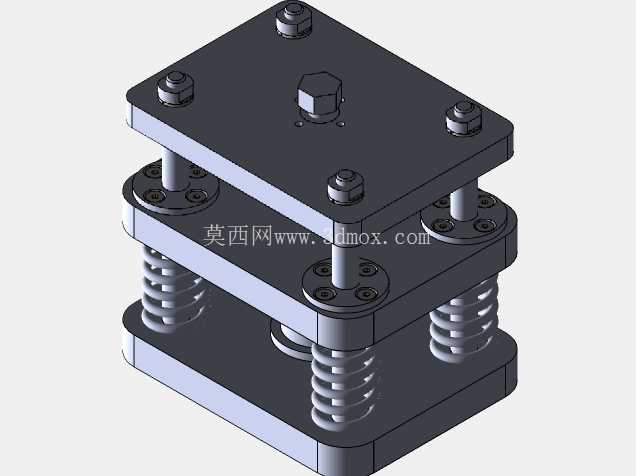

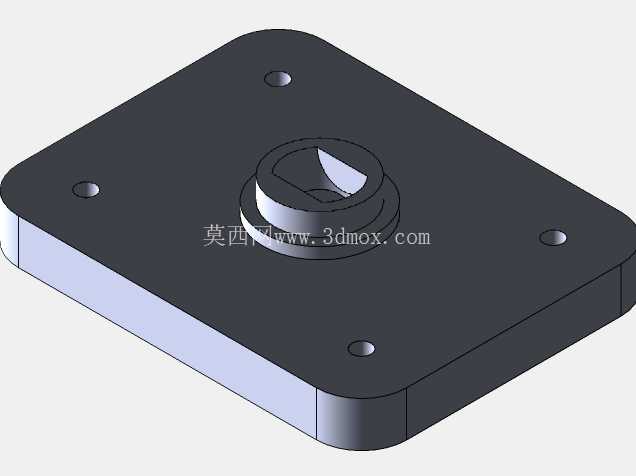

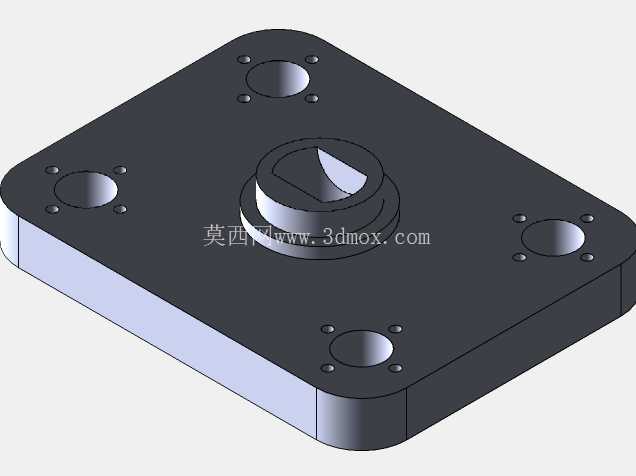

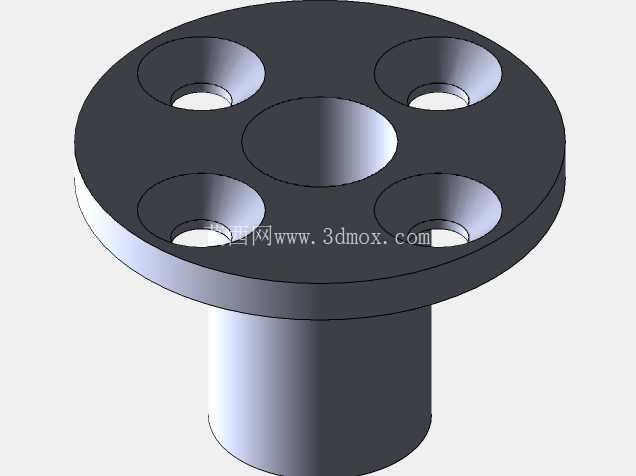

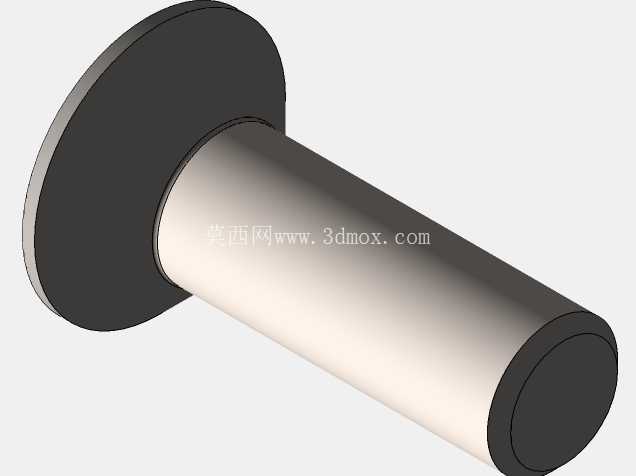

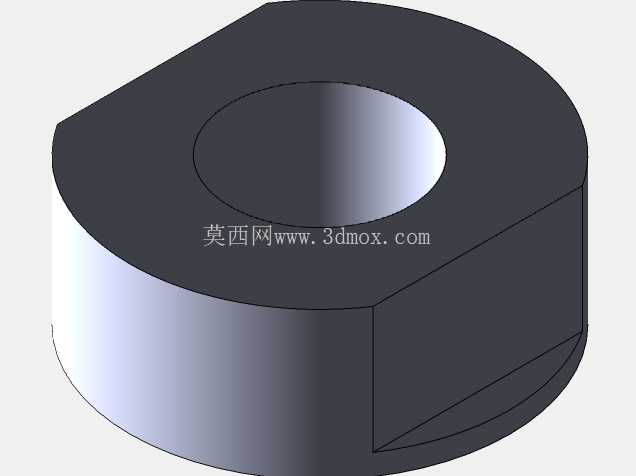

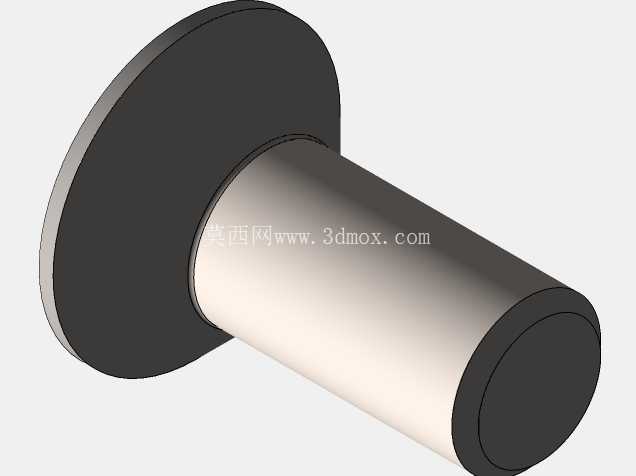

　　这套模架结构在中小尺寸有色金属重力铸造、低压铸造的批量生产场景中适配性极强，日常生产中主要承担铸件成型过程中的合模定位、合模压力缓冲、开模回程辅助的核心作用，能适配铝合金、锌合金等多种常见铸造材质的中小型壳体类、支架类铸件生产需求。从结构功能来看，整套结构采用三层模板叠加布局，上下两层为刚性安装基准板，中间层为动模承载板，四角布置的导柱承担全行程的合模导向功能，导柱与模板配合位置加装自润滑导套，能在连续开合模动作中保持0.02mm以内的定位精度，避免长期运行后出现合模错位导致的铸件飞边、错箱缺陷。

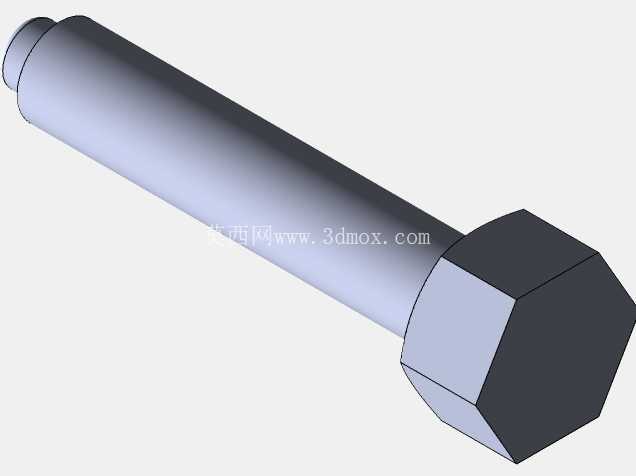

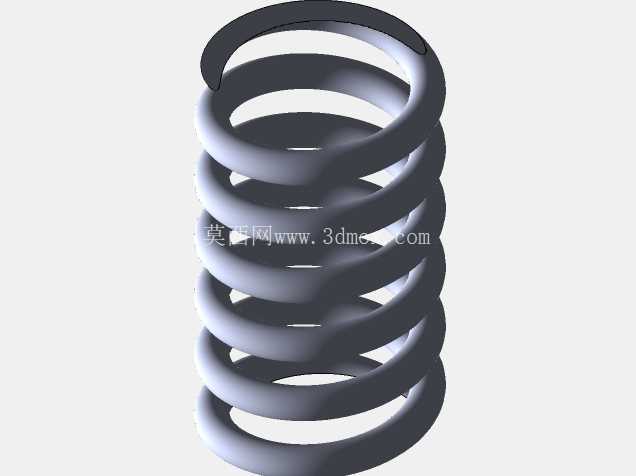

　　分布在导柱旁的圆柱螺旋压缩弹簧，是这套结构的核心功能部件，弹簧的预压量经过精准核算，合模过程中能逐步抵消上模下行的冲击载荷，避免刚性碰撞导致的模板变形、模具型腔磕碰损伤；开模过程中弹簧的复位弹力能带动中间动模板平稳上行，配合设备顶出机构完成铸件脱模，不会出现开模瞬间模板卡顿、铸件粘模拉伤的问题。顶部布置的六角头调节螺栓，可根据实际生产的合模高度需求微调上模板的压紧行程，适配不同厚度的模芯安装需求，不用整体更换模架就能兼容多种相近尺寸的铸件模具，大幅降低生产现场的模架备库成本。

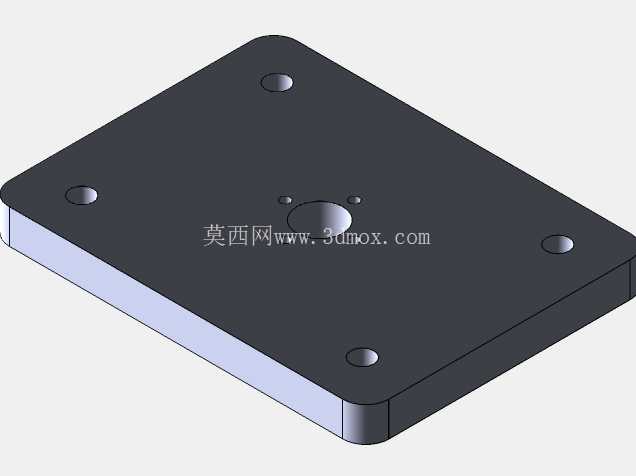

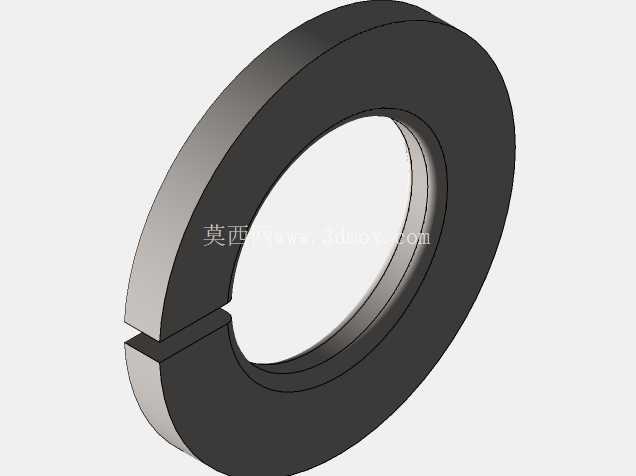

　　设计过程中优先考虑了现场安装的便捷性，上下基准板的安装孔位按照通用铸造设备的工作台T型槽间距做了标准化布局，现场安装时不需要额外打孔适配，直接通过T型螺栓就能完成模架与设备工作台、设备动梁的刚性固定。模板之间的连接螺栓全部采用内六角圆柱头螺钉，螺钉沉孔深度做了精准控制，螺钉头部完全沉入模板平面以下，不会出现突出部位干涉开合模动作的问题，也能避免生产过程中残留的铸造砂粒、金属飞边堆积在螺钉头部位置造成的拆卸困难。导柱的长度设计充分考虑了安全开合行程，开模到最大位置时，导柱与导套的配合长度仍保留导柱直径1.5倍以上的重合量，完全杜绝开模过程中导套脱出导柱导致的模板偏斜、模具坠落风险。

　　弹簧的选型匹配了整套模架加上模芯的总重量，弹簧的极限压缩量预留了30%的安全余量，即使长期反复压缩使用，也不会出现弹簧疲劳失效、弹力不足导致的合模不到位问题。整套结构的所有棱角位置都做了R2-R3的圆角倒钝处理，避免现场安装、调试过程中尖锐边角划伤操作人员，也能减少应力集中导致的模板开裂风险。日常维护过程中，只需要定期在导柱表面涂抹耐高温润滑脂，检查弹簧的预紧状态，就能保证模架长期稳定运行，不需要复杂的拆解维护，适配铸造车间高温、多粉尘的恶劣生产环境。在实际生产验证中，这套模架结构能将单批次铸件的错箱废品率控制在0.1%以内，开合模动作的平稳性相比普通无缓冲模架提升40%以上，模架本身的使用寿命能达到10万次以上开合模循环，完全满足中小铸造车间批量连续生产的需求。针对不同的铸件工艺需求，还可以在中间模板位置加装冷却水路通道、顶杆复位机构，拓展适配更多工艺场景，不需要对模架主体结构做大规模改动，结构拓展性极强。
