沥青基卷材制袋工装夹具结构设计

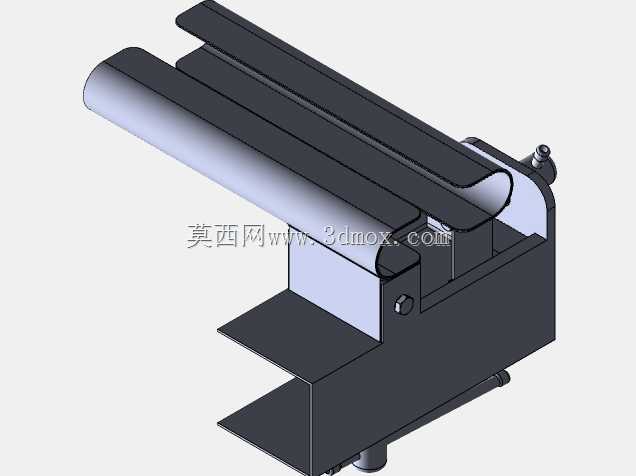

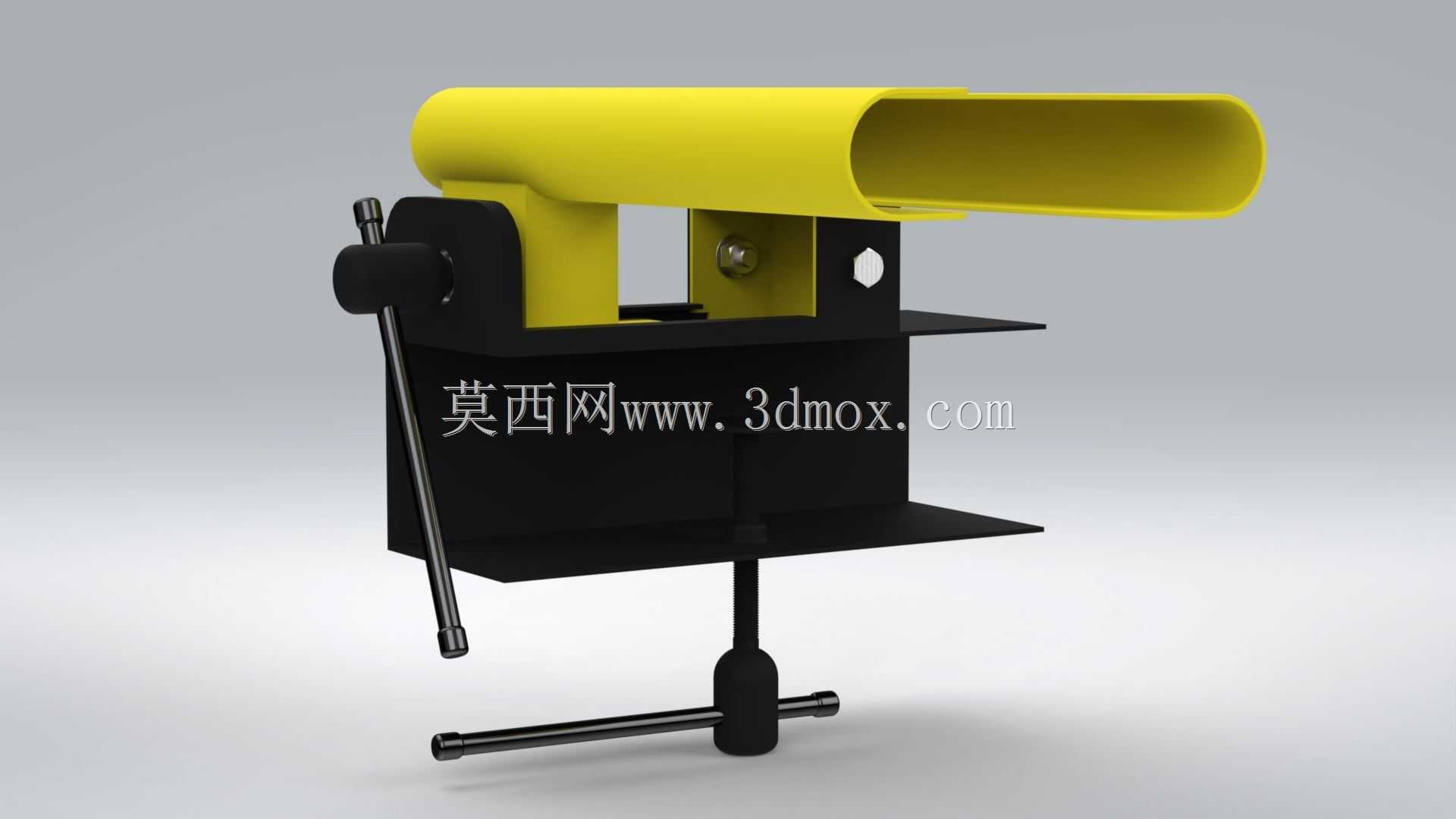

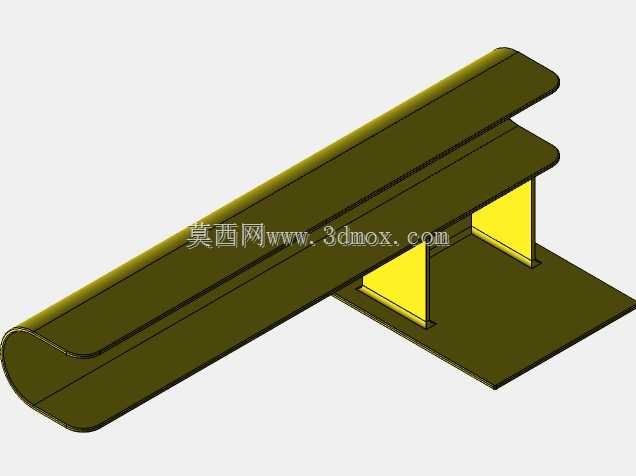

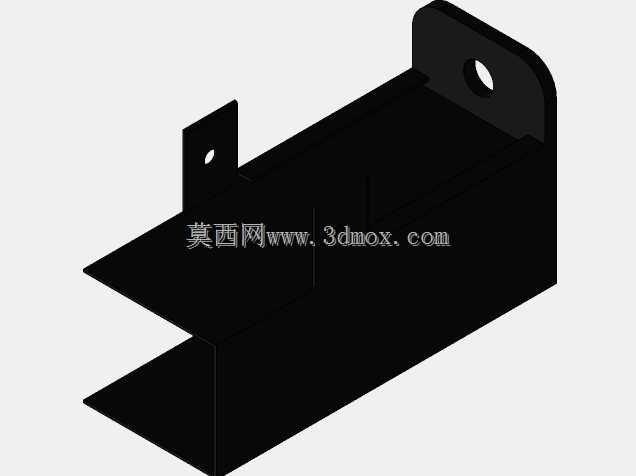

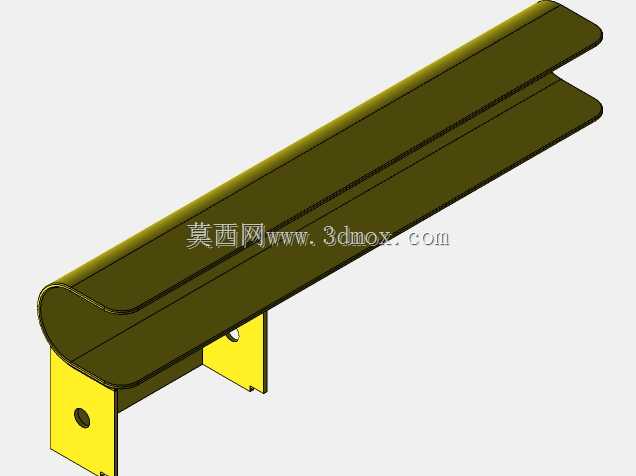

　　在防水卷材生产的后段包装工序里，沥青基卷材的套袋作业长期存在卷材端面易磕碰、袋口对位偏差大、人工扶持效率低的问题，这款手动夹持工装正是针对该工位的作业痛点开发，适配直径300mm至500mm、长度1000mm以内的成卷沥青基卷材的临时夹持定位，为套袋作业提供稳定的工件支撑。从结构布局来看，整套工装采用底座固定式安装，底部黑色箱体为焊接式承力基座，基座底面预留四个M12的螺栓安装孔，可直接固定在包装工位的钢制工作台面上，安装时需保证基座上表面与工作台面平行度误差不超过0.2mm/m，避免卷材夹持后出现轴向倾斜。基座上方的黄色承托部件采用双弧面托辊式设计，两个弧形托板的曲率与常规沥青基卷材的外卷曲率匹配，托板表面做了圆弧倒钝处理，

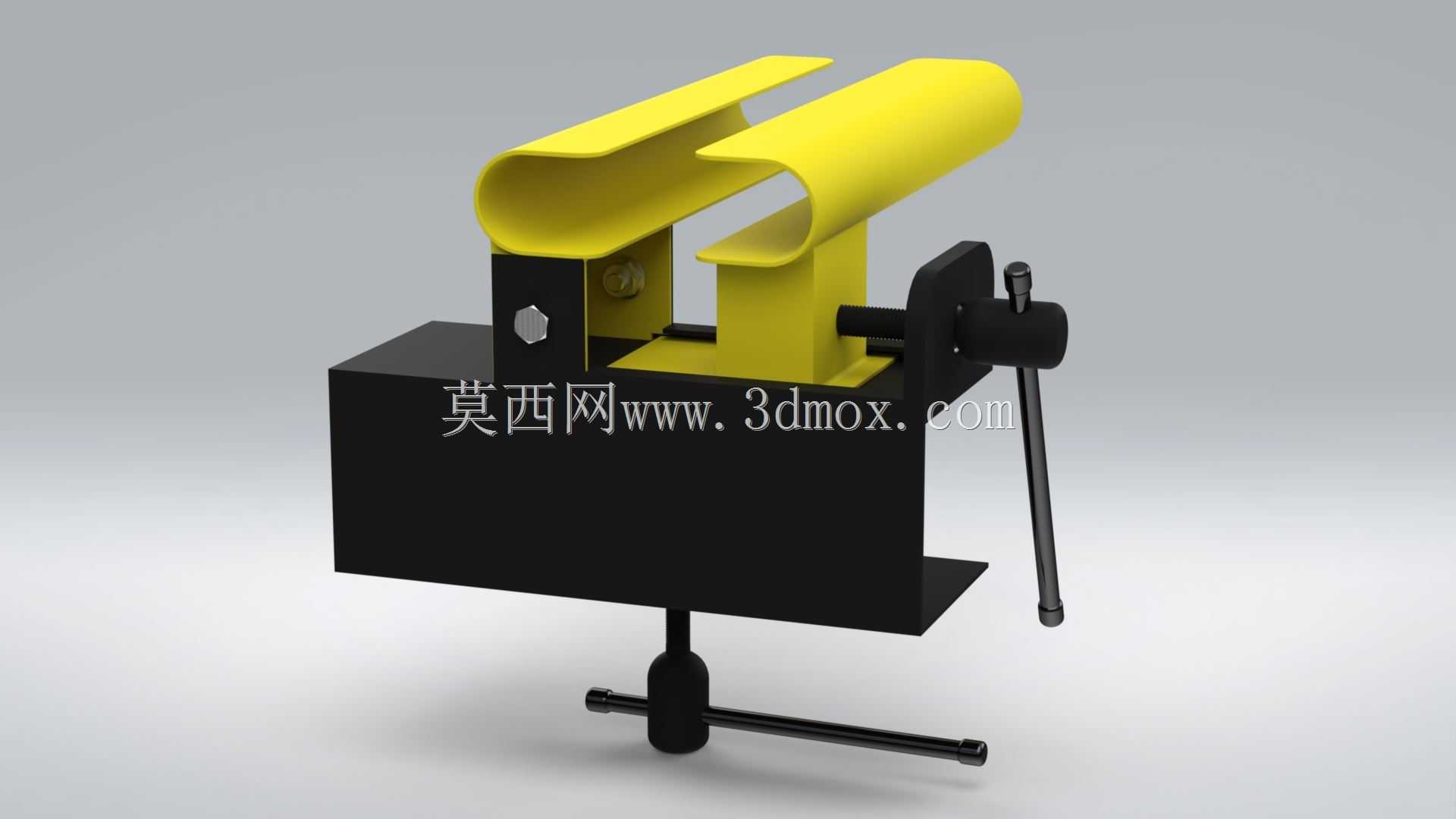

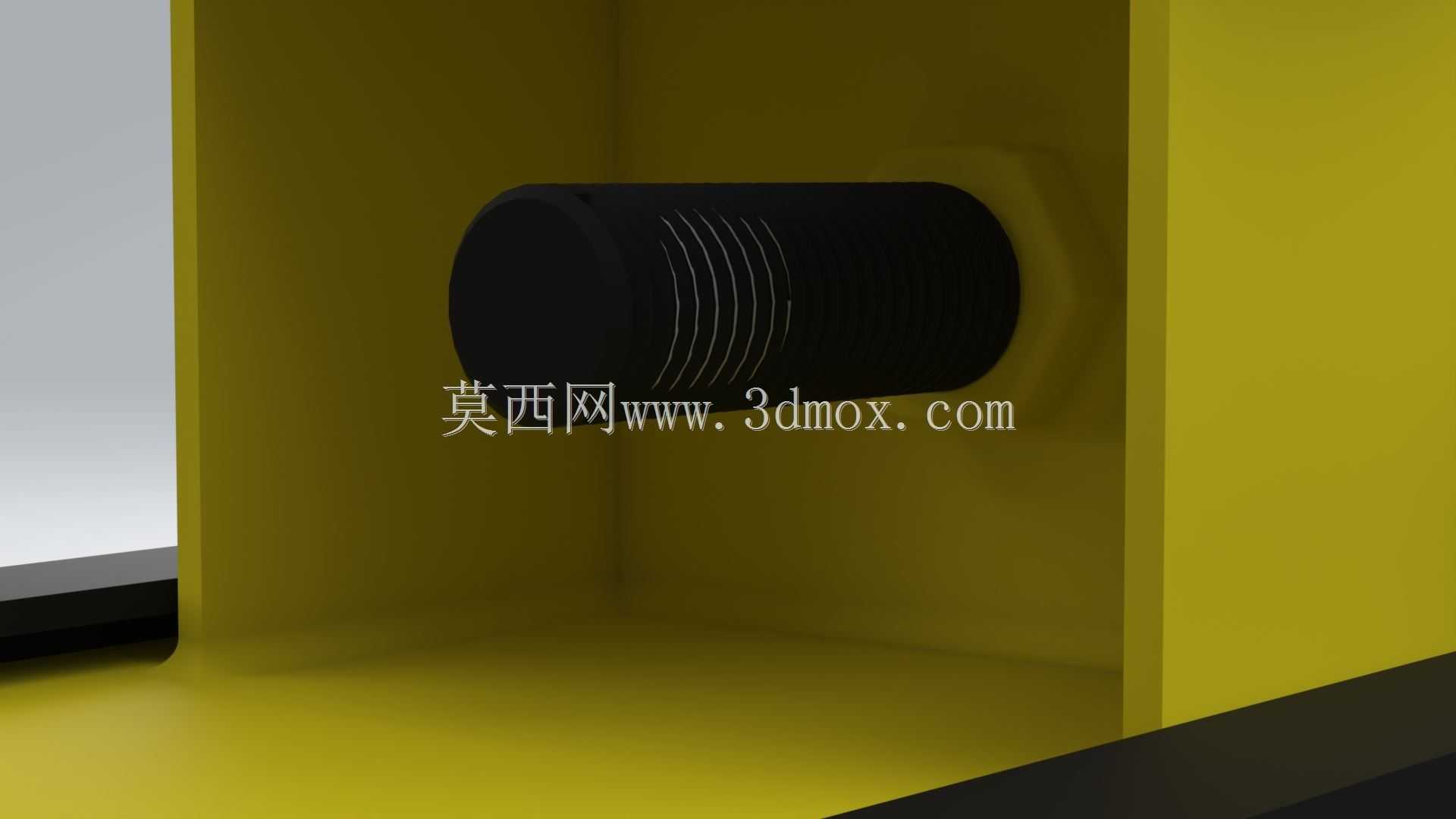

　　所有棱边均打磨至R3以上圆角，避免夹持过程中刮破卷材外层的聚乙烯保护膜，也防止划伤操作人员的手部。侧方的黑色夹持组件采用梯形螺纹传动结构，摇动手柄时可带动侧压块沿水平导杆做直线进给，梯形螺纹的自锁特性可保证夹持状态下不会因为卷材的自重出现松脱，侧压块的接触端面粘贴有5mm厚的丁腈橡胶垫，既可以增大与卷材端面的摩擦力防止转动，又能避免刚性接触压伤卷材端部的沥青层。下方的竖向调节手轮采用T型螺杆传动，可带动上方的托举组件沿竖向导柱做上下位移，调节范围为0至120mm，适配不同直径卷材的中心高度调整，保证卷材轴线与套袋推送机构的轴线重合，减少套袋时的袋口褶皱。整套工装的操作逻辑完全贴合一线包装工人的作业习惯，无需外接气源或电源，

　　纯手动操作即可完成工件的装夹与定位，单工位装夹时间不超过8秒，相比传统的人工扶持套袋，可将单卷卷材的套袋作业效率提升40%以上，同时大幅降低卷材端面磕碰损伤的不良率。设计过程中重点考虑了沥青加工车间的恶劣工况，所有钢制结构件表面均做了喷塑防腐处理，传动螺杆与导杆部位加装了防尘毡圈，避免车间内漂浮的沥青粉尘进入传动间隙造成卡滞，日常维护仅需每周在传动螺纹处涂抹少量锂基脂即可，无需复杂的保养流程。从安装边界来看，整套工装的外形轮廓尺寸控制在长620mm、宽480mm、高550mm以内，占用工作台面积不足0.3平方米，可直接嵌入现有卷材包装流水线的人工工位，不需要对原有生产线的布局做大规模改造，

　　适配多数中小规模防水卷材生产企业的包装线升级需求。托板与侧压块的结构均采用模块化设计，可根据不同规格的卷材直径快速更换对应曲率的托板和不同直径的压块，更换过程仅需拧动两个内六角固定螺钉，单人即可在3分钟内完成换型，适配多规格产品的混线生产需求。在受力校核层面，整套夹持机构的额定承载为80kg，完全覆盖常规沥青基防水卷材的单卷重量范围，梯形螺纹的传动效率控制在35%左右，既保证操作时的进给手感轻便，又能提供足够的夹持锁紧力，侧压块的最大进给行程为150mm，可适配不同宽度卷材的端面定位需求。竖向导柱采用45号钢调质处理，表面硬度达到HB220-250，长期使用不会出现导向磨损导致的晃动，导柱与基座之间采用铜套滑动配合，耐磨性能相比普通钢套提升两倍以上，使用寿命可达到五年以上无大修。
