多卡位塑料水管夹持固定支架结构

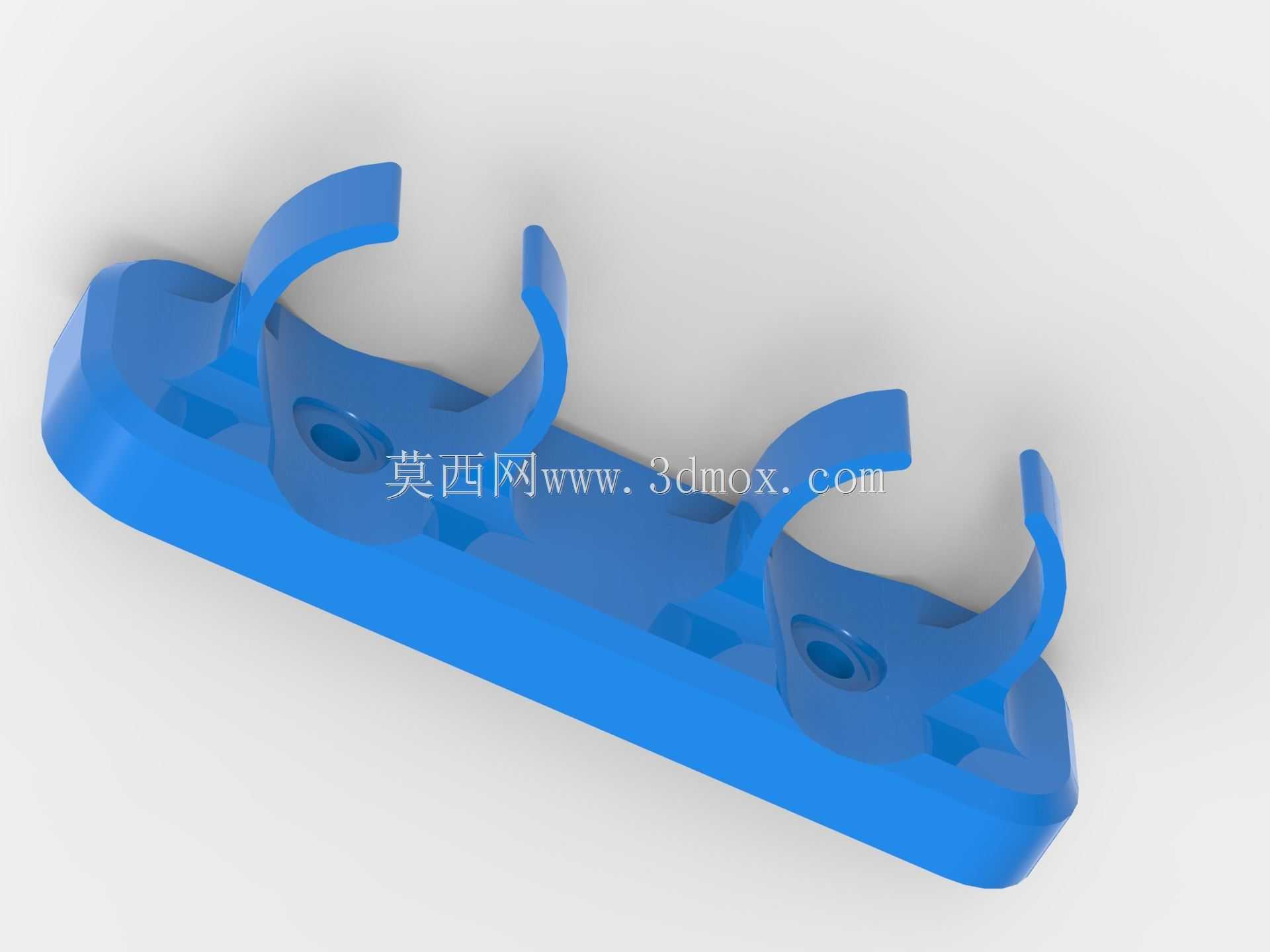

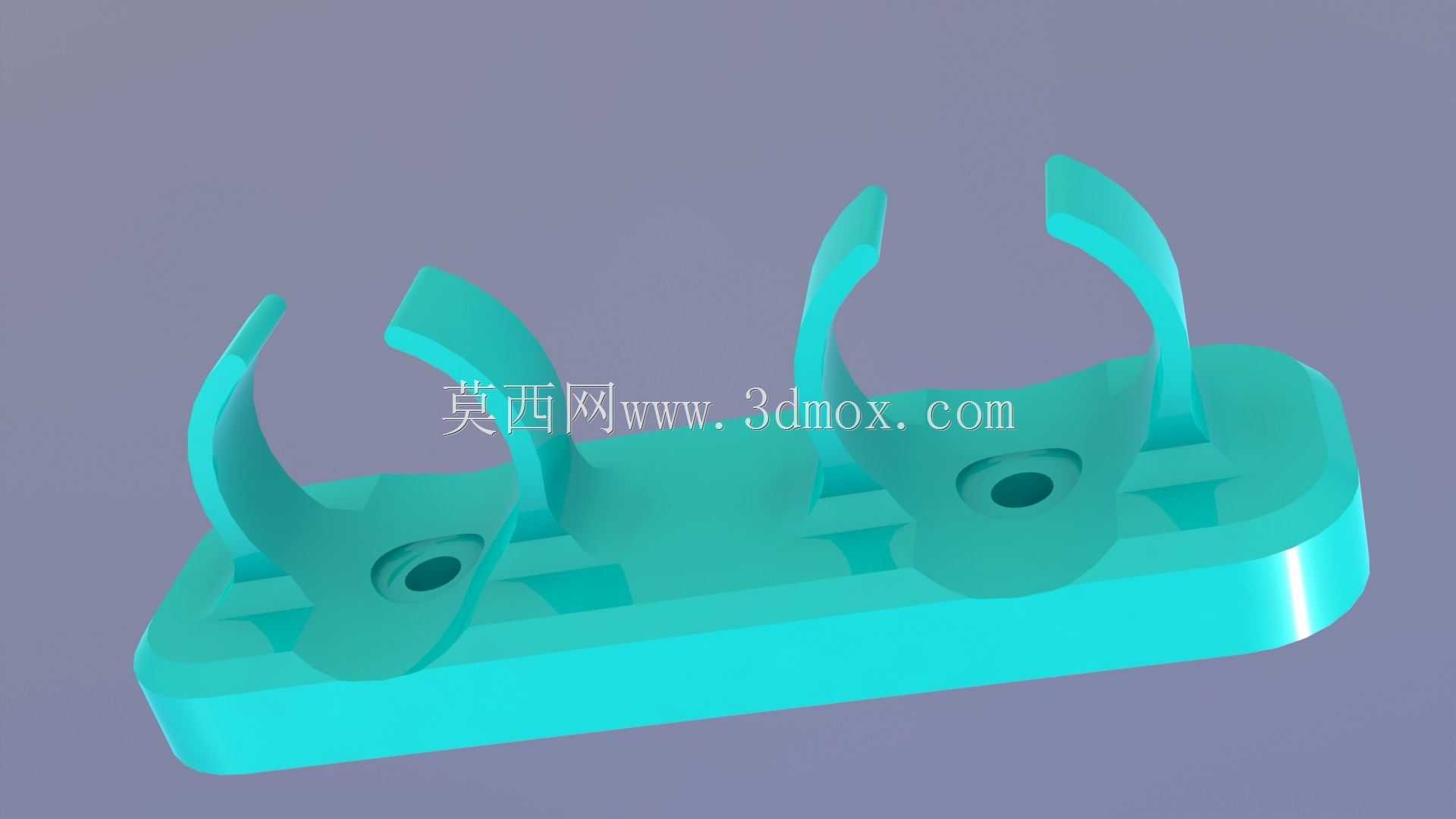

　　在民用给排水、小型设备水冷回路、家装水电改造、实验室气水管路布设这类场景里，管路的有序固定一直是容易被忽略但直接影响后期维护效率与管路使用寿命的环节，这款多卡位塑料夹持支架就是针对小口径柔性、半刚性管路的并行排布需求设计的固定件。日常施工里如果直接用扎带捆扎多根平行管路，一方面扎带长期受力容易出现应力松弛，管路受水流冲击振动时会出现移位、相互摩擦的问题，另一方面后期单根管路更换需要剪断全部扎带重新捆扎，维护效率极低，而这类一体成型的多卡位夹持支架，刚好能解决并行管路固定的痛点。从结构设计来看，这款支架采用一体式注塑成型的基座，基座上设置四个对称的C型弹性卡扣卡位，每个卡位的开口尺寸略小于适配管路的外径，

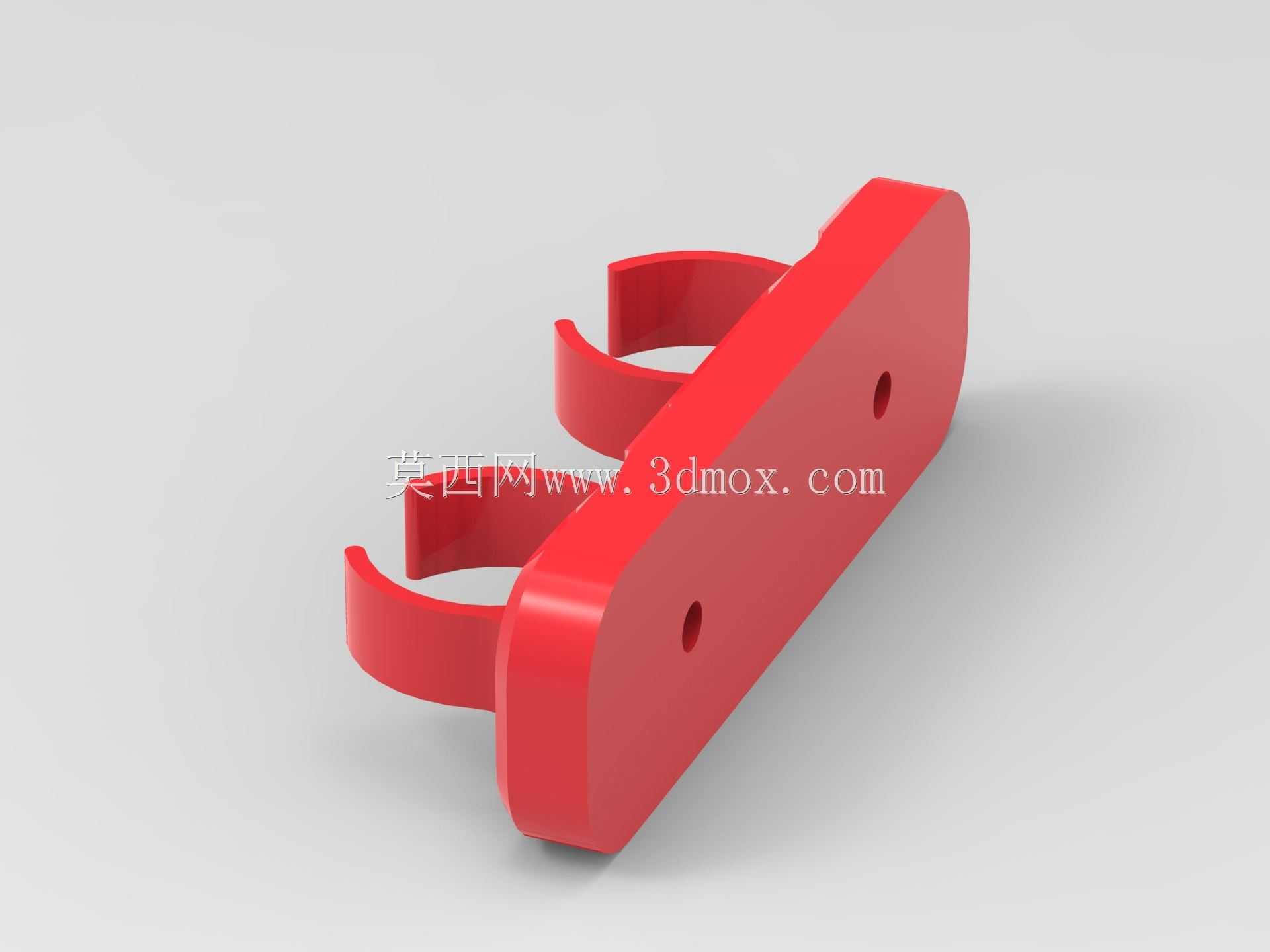

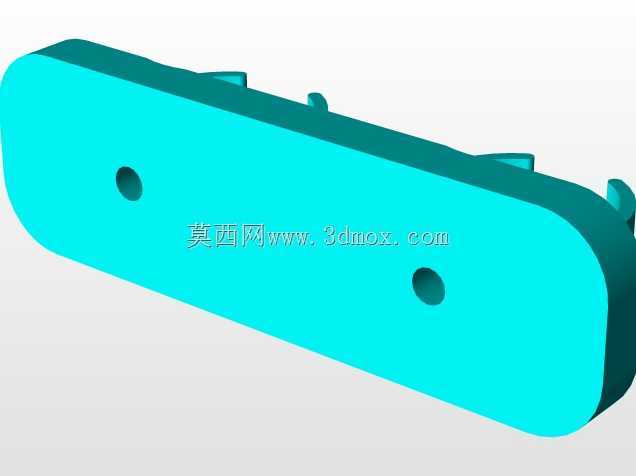

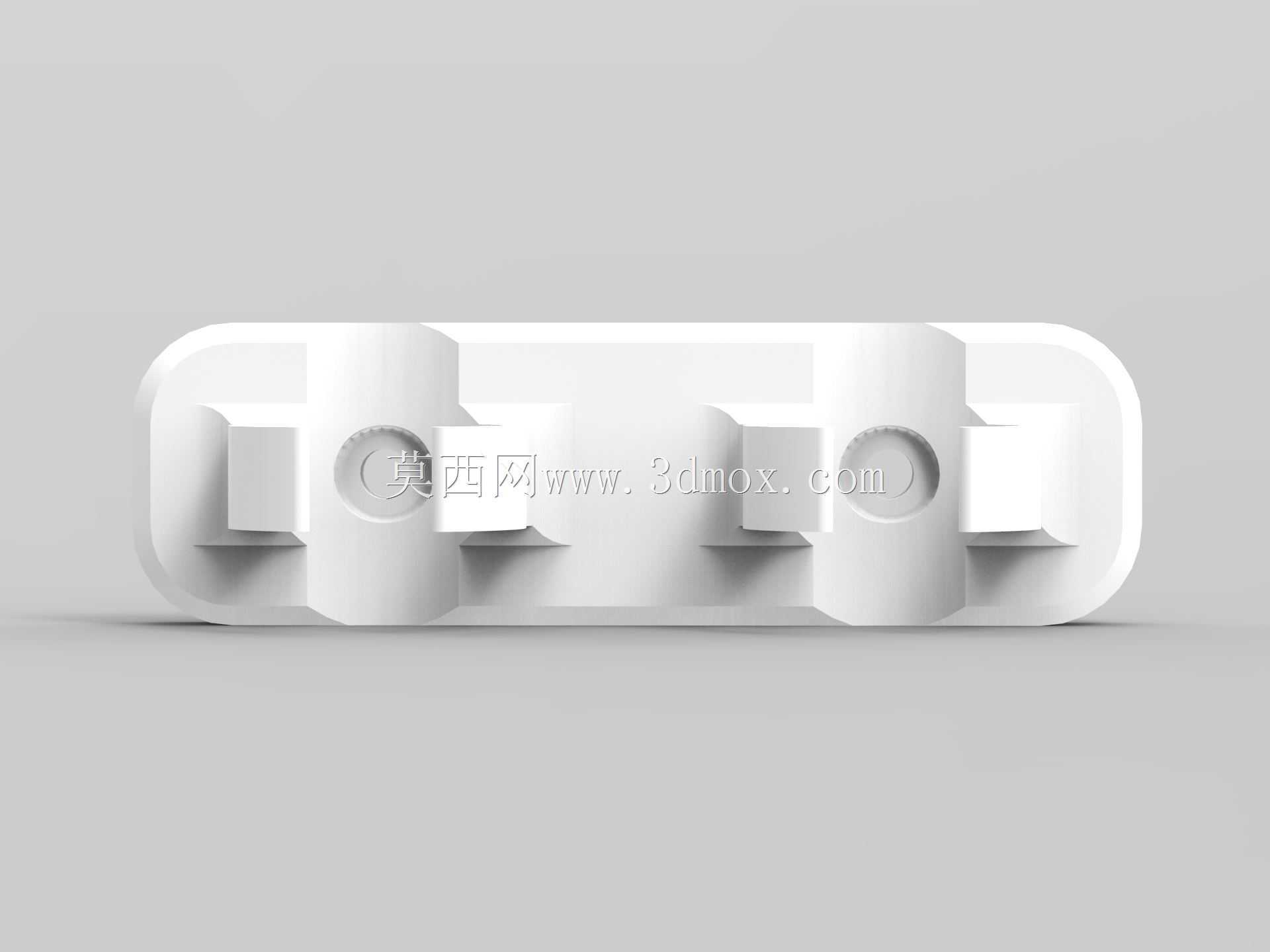

　　依靠塑料本身的弹性形变实现管路的卡入固定，卡入后卡扣的弧形内壁完全贴合管路外壁，接触面积远大于扎带的线接触，能有效分散夹持应力，避免长期夹持对塑料水管外壁造成的压痕损伤，也能缓冲管路内流体流动带来的微幅振动，减少管路接头处的松动概率。基座部分设计为平直的长条安装面，两个安装孔分别设置在基座两端的卡位下方，孔位避开了卡扣的弹性形变区域，安装时通过自攻螺丝或者膨胀管将基座固定在墙面、设备机架、线槽侧壁等安装基面上，安装孔的沉台设计可以让螺丝头部完全埋入基座表面，不会突出干涉管路的卡入操作。每个C型卡扣的根部都做了圆弧过渡的加强结构，避免反复拆装管路时卡扣根部出现应力断裂，卡扣的开口边缘做了圆角导边处理，卡入管路时不会刮伤水管外壁，

　　也能降低安装时的推入阻力，徒手就能完成管路的卡装，不需要额外的夹持工具。从安装边界来看，这款支架的整体长度适配四根平行管路的排布间距，相邻卡位的中心距经过优化，既保证相邻管路之间留有足够的散热、操作间隙，不会出现管路贴死导致的冷凝水积聚问题，又不会因为间距过大造成安装空间的浪费，基座的厚度控制在合理范围，安装后突出安装基面的尺寸较小，适合在狭小的设备内腔、吊顶内、橱柜下方这类空间受限的场景使用。在实际选型应用时，这类塑料夹持支架适合固定外径在适配范围内的PE、PVC、PPR等材质的给水管、穿线管、气动软管，不适合用于高温高压的金属管路固定，也不适合在长期受紫外线直射的户外露天场景使用，避免塑料加速老化失效。设计这类夹持件的时候，

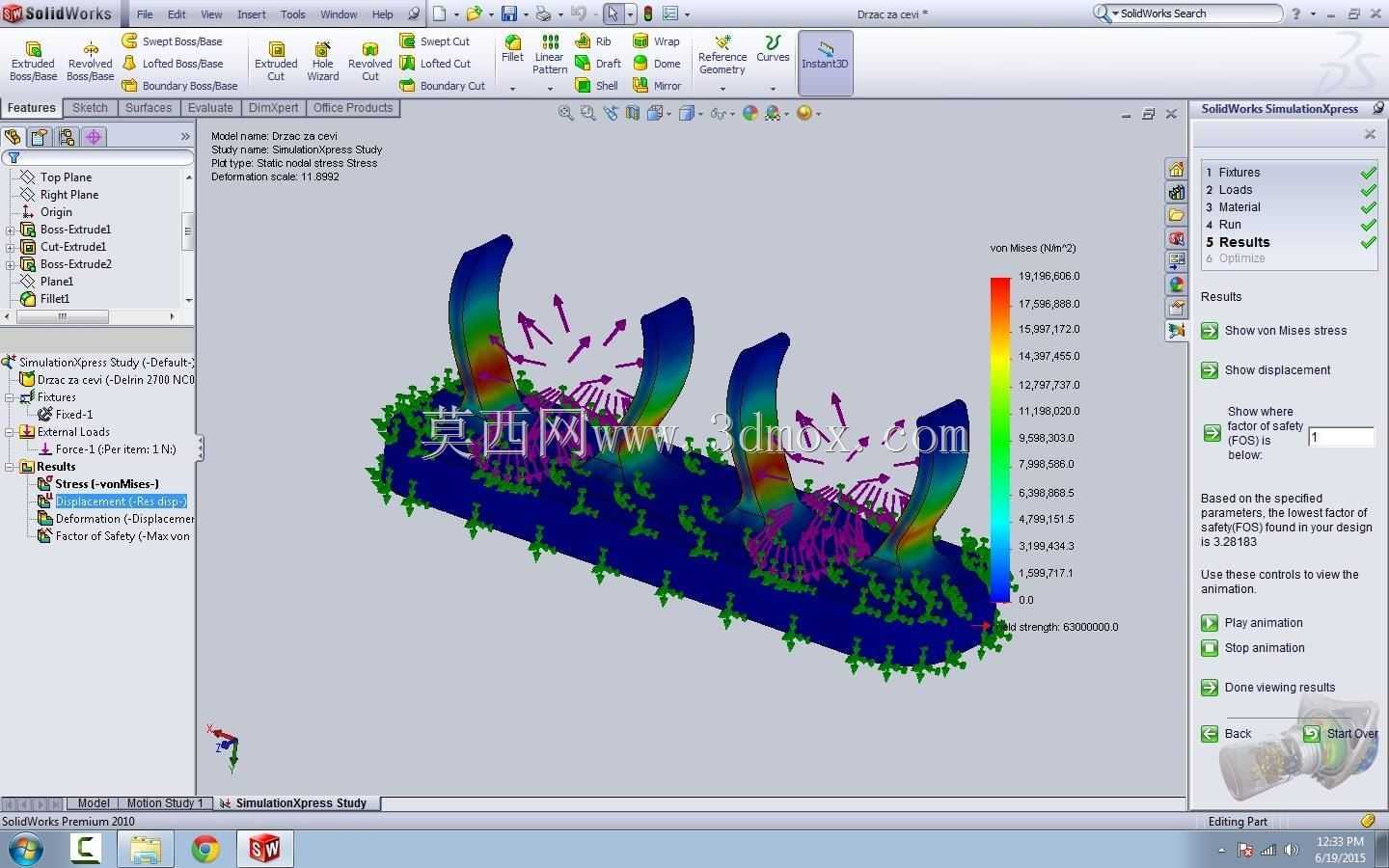

　　需要重点考量卡扣的抱紧力与拆装便利性的平衡：如果卡扣过紧，安装时需要很大的推力才能把管路卡入，甚至会把薄壁水管卡变形；如果卡扣过松，管路受振动时容易从卡位中脱出，起不到固定作用，因此在建模阶段需要反复调整C型开口的张开角度、卡扣壁厚的尺寸，结合所选塑料材质的弹性模量、屈服强度参数做受力仿真，确保卡扣反复拆装10次以上不会出现塑性变形，抱紧力足以承受管路充水后的重量以及常规的水流冲击振动。另外基座的安装孔位需要和常规的自攻螺丝、膨胀管尺寸匹配，孔位的中心距要考虑施工时的安装公差，避免因为墙面打孔位置出现微小偏差就导致支架无法安装。这类一体注塑的夹持支架相比传统的金属管卡，本身重量更轻，不会对安装基面造成额外的负重，塑料材质本身的绝缘特性也适合用在电气线路穿线管的固定场景，不会出现导电锈蚀的问题，一体成型的结构没有多余的组装零件，生产效率高，安装工序简单，批量施工时能大幅提升管路排布的作业效率。在管路排布施工时，这类多卡位支架可以按照管路的走向间隔一定距离布置，确保长距离平行管路的直线度，避免管路出现下垂、弯折的情况，尤其是在小型净水设备、水族箱管路、桌面水冷系统这类对管路排布整齐度有要求的场景，使用这类多卡位支架能让管路走向清晰规整，后期排查管路故障、更换配件时能快速理清管路走向，不用在杂乱的扎带堆里梳理管线。
