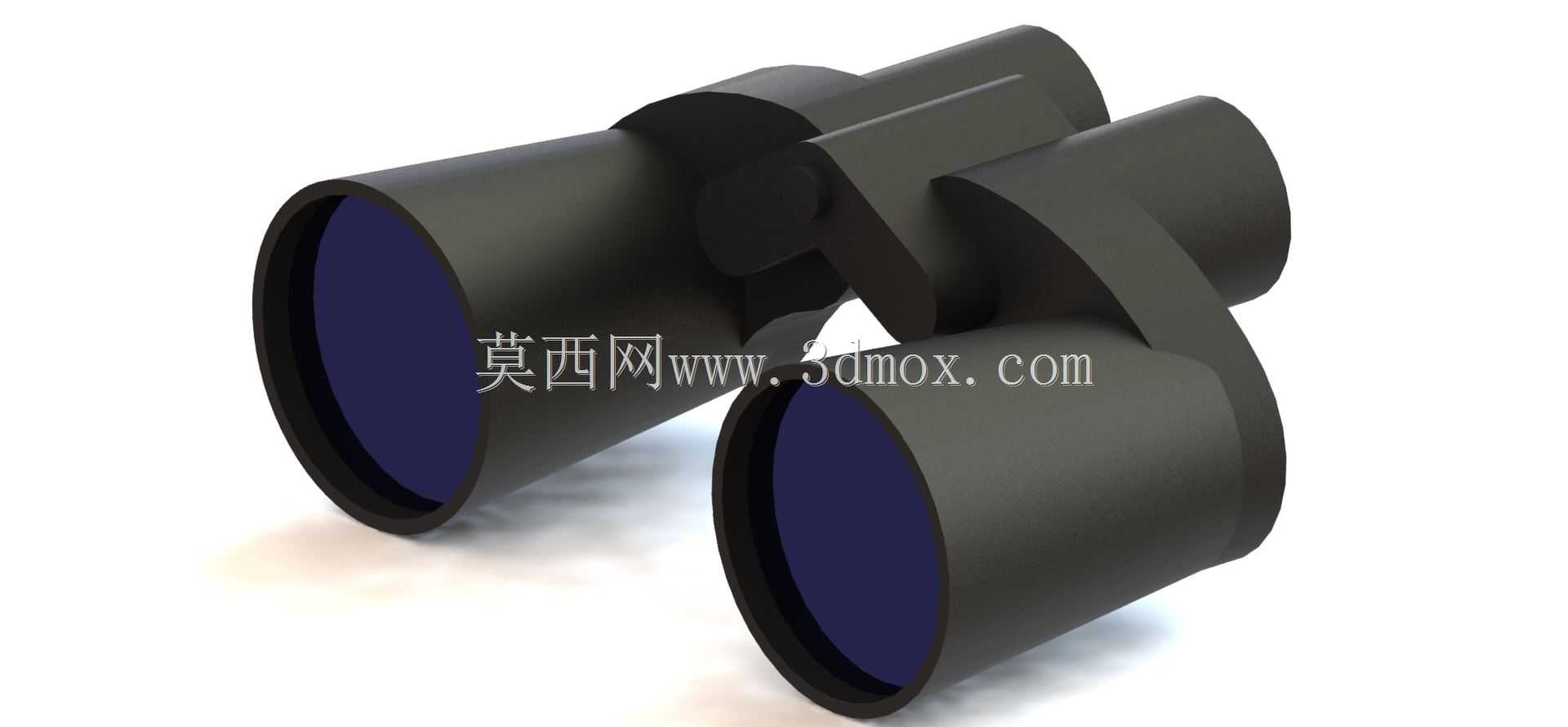

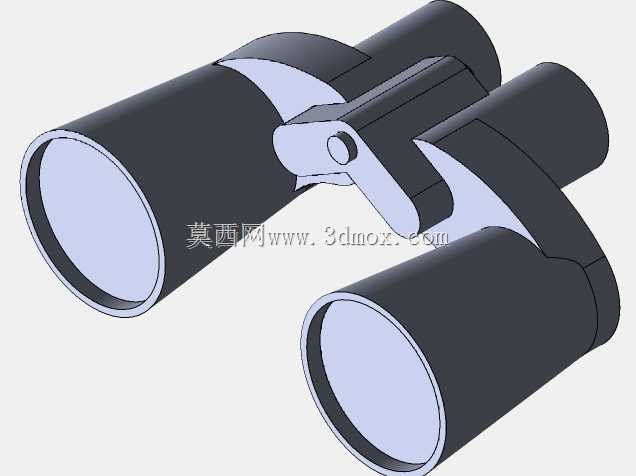

户外观测用保罗式双筒望远装置结构设计

　　这款双筒望远装置的结构设计，首先围绕户外手持观测的核心使用场景展开，日常徒步、野外勘测、赛事观览、远距离目标辨识等场景下，使用者对设备的握持稳定性、观测视场、重量平衡都有明确的实际要求，因此整体结构采用经典保罗棱镜布局，相较于屋脊结构，保罗结构的光路折转更易实现更大的通光口径，在弱光环境下的进光量表现更优，同时加工装配的公差容忍度更高，更适合常规批量生产的精度控制要求。从功能特性来看，双镜筒通过中部铰接桥实现连接，铰接结构内置阻尼转轴，可适配不同使用者的瞳距差异，调节范围覆盖56mm到72mm的常规成人瞳距区间，保证不同使用者观测时都能获得合圆的完整视场，避免出现重影引发的观测疲劳。镜筒主体采用分段式结构设计，前部为物镜安装座，

　　预留物镜组的压圈安装位与隔圈台阶，可匹配不同焦距的物镜组调校需求，物镜端的遮光罩与镜筒采用一体化延伸结构，可减少侧面杂光进入光路，避免观测时出现眩光影响成像清晰度；中部为棱镜腔，内部设计有棱镜安装定位台，保罗棱镜的安装基准面与镜筒轴向保持严格的垂直公差，定位台旁预留紧定螺丝孔位，装配时可对棱镜角度进行微校，保证左右光路的光轴平行度符合观测精度要求，避免长时间使用出现头晕等不适症状；后部为目镜连接段，设计有视度调节环的滑动轨道，可针对左右眼的视力差异进行单独视度补偿，调节行程覆盖±5屈光度，满足不同视力情况使用者的裸眼观测需求，无需佩戴眼镜即可获得清晰成像。从外形尺寸与安装边界来看，整体镜身展开后最大宽度为185mm，

　　收拢状态宽度为120mm，镜筒轴向总长度为160mm，物镜端最大外径为65mm，匹配50mm口径的物镜组，这个尺寸区间在保证通光量的同时，将整体重量控制在850g以内，长时间单手握持也不会出现明显的负重疲劳；中部铰接桥的下方预留有三脚架安装螺孔接口，接口规格为标准1/4英寸摄影螺孔，可搭配通用三脚架接环实现固定点位的长时间观测，比如户外观鸟、定点监测等场景下无需持续手持，降低使用负担。设计过程中充分考虑了实际使用的人机工程需求，镜身外侧的握持区域做了内凹弧面处理，弧面曲率贴合成年人手掌的自然握持曲线，表面预留防滑纹理的安装位，可包覆橡胶防滑层，即使在雨天或者手部出汗的情况下也能保证握持稳定性，避免设备滑落造成损坏。

　　镜筒的所有连接接缝处都设计有密封槽，可填充密封胶条，实现基础的生活防水性能，应对户外突发的小雨天气或者潮湿环境，避免内部镜片、棱镜起雾或者进水损坏，提升设备的环境适应能力。左右镜筒的调焦机构采用中置调焦轮设计，调焦轮位于铰接桥上方，位置刚好处于使用者握持时食指的自然活动范围内，调焦行程对应观测距离从5m到无穷远的对焦范围，调焦阻尼设计均匀顺滑，既不会出现调焦过松导致的跑焦问题，也不会因为阻尼过大导致调焦操作费力，可快速完成不同距离目标的对焦动作。在结构强度方面，镜身主体采用铝合金材质的设计预留，壁厚控制在2.5mm，既保证整体结构的抗冲击性能，意外跌落时不会轻易出现镜筒变形导致光轴偏移，也能尽可能控制整体重量，兼顾便携性与耐用性；棱镜腔内部设计有加强筋结构，在不增加过多壁厚的前提下提升镜筒的结构刚性，避免外力挤压导致棱镜定位偏移，影响观测精度。目镜端设计有可翻折的眼罩结构，翻折状态下可适配佩戴眼镜的使用者使用，翻起状态下可贴合眼部轮廓，阻挡侧面杂光进入，同时保证观测时的出瞳距离符合设计要求，让使用者可以看到完整的视场，不会出现视场边缘发黑的问题。
