卫浴采暖用弧形管柱式浴室散热装置

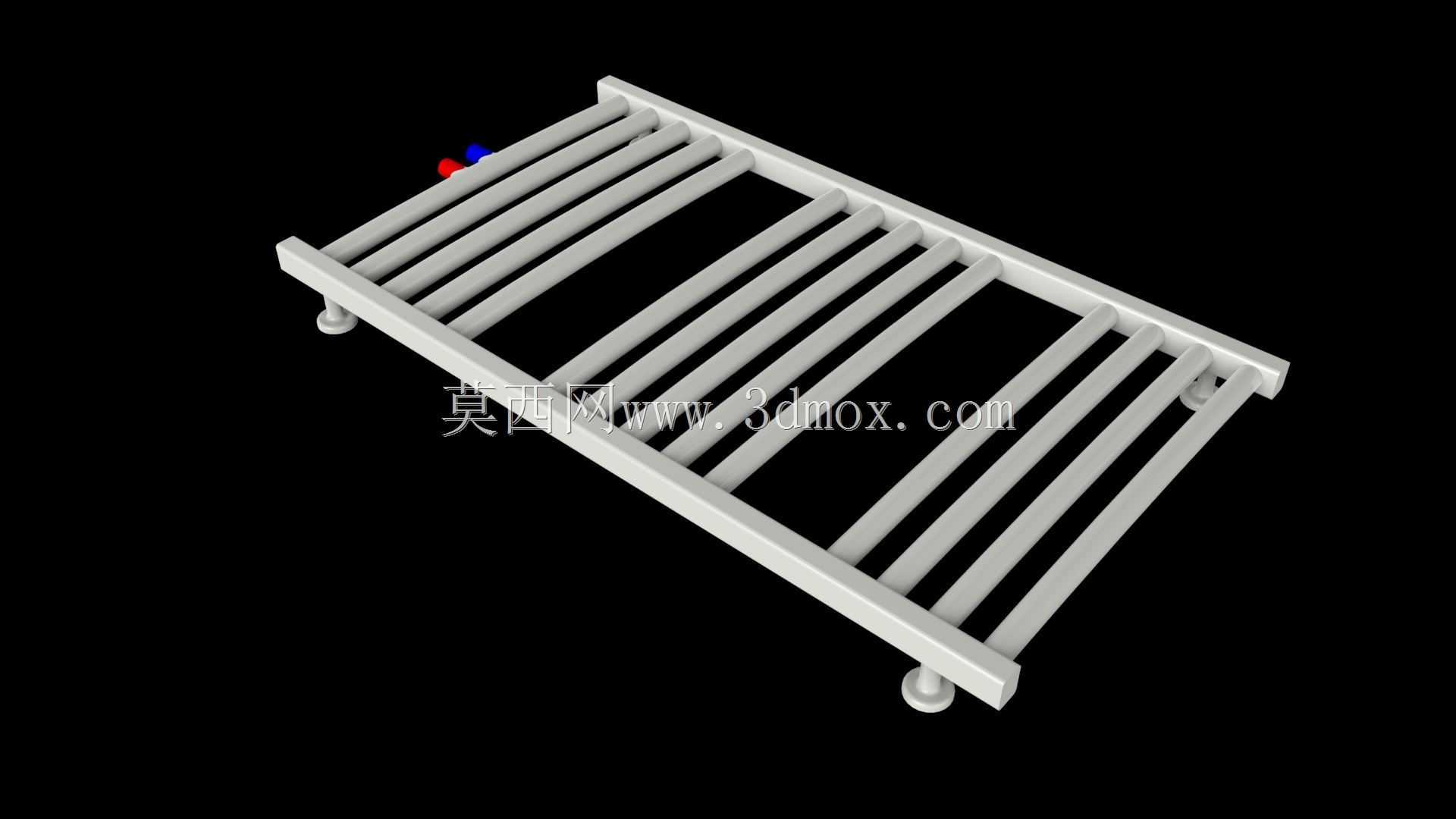

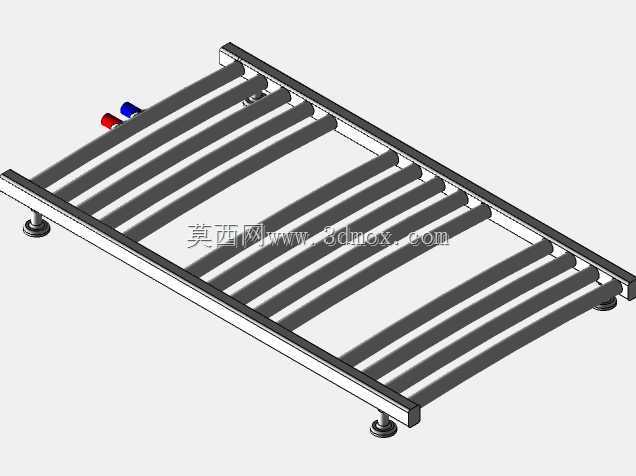

　　这款弧形管柱式浴室散热装置，主要适配家庭卫浴间、小型公共淋浴间等常年高湿、需要兼顾采暖与置物需求的场景，区别于普通室内采暖散热器，其结构设计完全围绕卫浴空间的使用特性展开。从实际使用逻辑来看，卫浴空间冬季采暖时，普通平板散热器容易出现衣物搭放遮挡散热面、溅水后锈蚀快、边角磕碰易伤人的问题，这款产品在结构排布上采用多根平行弧形散热管横向排布，两侧用一体化矩形联箱管做支撑固定，底部设置四个可调式落地支撑脚，既可以落地安装，也能通过背部挂装点位实现壁挂安装，适配不同卫浴空间的墙面预留条件。

　　散热主体的弧形管采用等曲率圆弧设计，单根散热管的曲率经过热流仿真优化，管内热水循环时不会出现流道死角，弧形凸起的朝向正对卫浴间人员活动区域，热辐射覆盖范围比同规格平直管散热器提升约15%，同时弧形结构没有尖锐直角，日常进出淋浴区磕碰时不会造成硬性划伤，适配卫浴空间人员活动频繁、穿脱衣物时动作幅度大的使用特点。两侧联箱管采用矩形截面设计，相比圆形联箱，其平面结构更方便搭放毛巾、小件换洗衣物，搭放时织物不会轻易滑落，联箱与散热管的连接位置采用胀接加焊接的双重密封结构，适配卫浴间长期高湿、温差波动大的使用环境，避免长期使用后接口处出现渗漏水问题。

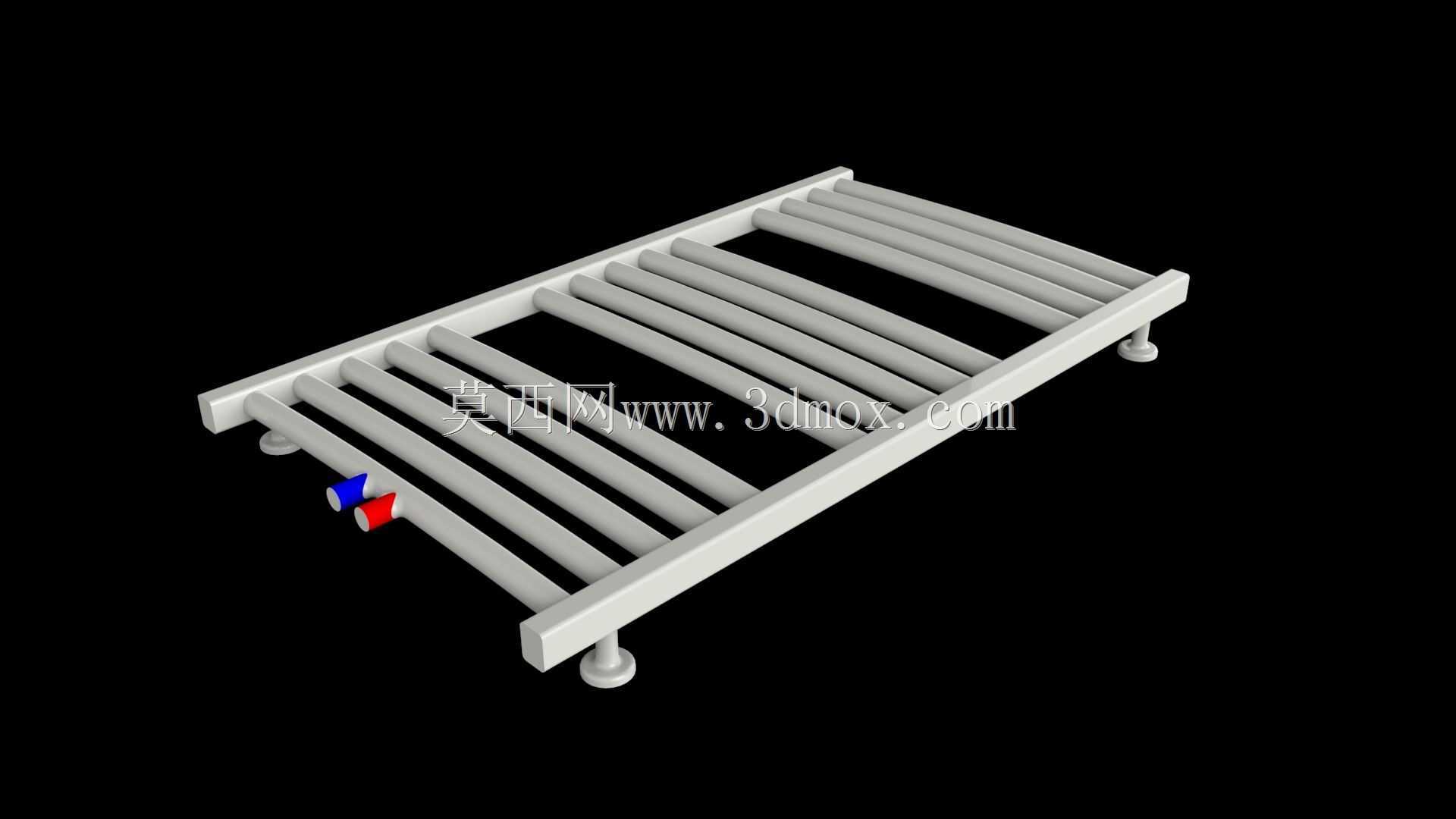

　　进出水口设置在装置一侧的下部位置，预留的接口间距符合民用建筑给排水采暖的通用安装规范，不需要额外改装管路即可对接现有家装采暖回路，接口处做了红蓝标识区分供回水方向，现场安装时不需要反复核对管路走向，能有效降低安装出错概率。底部的四个支撑脚采用可调高度设计，调节行程覆盖10mm范围，落地安装时可以适配地面不平整的安装场景，保证整个装置放置平稳无晃动，壁挂安装时支撑脚可以收起，不会额外占用墙面下方的活动空间。

　　从散热性能设计来看，每根弧形散热管的外壁都做了光滑钝化处理，没有额外的散热翅片结构，避免卫浴间的毛发、水垢积存在翅片缝隙中难以清理，光滑外壁日常用抹布即可擦拭清洁，符合卫浴空间需要高频清洁的使用要求。管内流道的通径设计匹配家用采暖系统的常规水流量，不会出现流道过窄导致的管路堵塞问题，也不会因为流道过大造成采暖水循环效率下降，联箱内部设置了导流挡板，保证进入每根弧形散热管的热水流量均匀，不会出现靠近进水口的管段温度高、远端管段温度低的散热不均问题。

　　安装边界方面，这款装置的整体宽度适配常规卫浴间的墙面预留尺寸，壁挂安装时距离墙面的预留间隙控制在50mm，既保证背部空气可以正常对流散热，也不会因为间隙过大导致搭放的小件物品从缝隙掉落，落地安装时整体高度不会遮挡常规卫浴间的插座、角阀等墙面构件，不需要对现有卫浴墙面的预埋构件做额外移位。整体结构没有多余的外露连接件，所有焊接位置都做了打磨抛光处理，长期处于高湿环境下也不容易出现积锈、掉漆的问题，表面涂层采用耐湿热型粉末喷涂，日常接触沐浴露、洗发水等弱碱性清洁用品时不会出现涂层脱落、变色的情况。

　　在实际使用场景中，这款散热装置除了基础的采暖功能外，弧形管的排布间隙刚好可以搭放多条毛巾，洗浴后潮湿的毛巾搭放在散热管上，借助散热管的温度可以快速烘干，避免卫浴间潮湿环境下毛巾滋生霉菌、产生异味，联箱的平面位置也可以临时放置沐浴球、香皂盒等小件卫浴用品，不需要额外在墙面安装置物架，减少卫浴墙面的打孔数量，对于已经装修完成、不想额外破坏墙面瓷砖的场景适配性更强。
