SMC标准带磁环脚座安装气缸三维结构

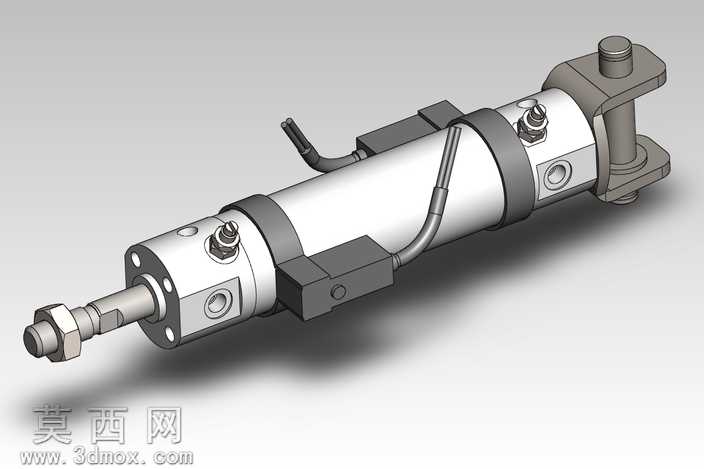

本作品为气动系统常用的标准型气缸三维建模成果，建模过程严格遵循SMC官方CDG1系列气缸的实际尺寸规范，在三维建模软件中完成全参数化结构搭建，完整还原了该款气缸的全部功能结构。建模阶段首先搭建气缸的核心基准轴系，以活塞杆运动轴线为核心基准，依次构建缸筒、前后端盖、活塞杆、活塞组件的基础实体特征：缸筒采用薄壁圆筒结构建模，还原了缸筒内壁的高精度配合面特征；前端盖设计有活塞杆导向孔与防尘密封槽结构，后端盖集成了尾端铰接耳座，匹配双耳环脚座安装形式，可实现气缸的摆动安装需求；活塞杆端部加工有外螺纹与锁紧螺母结构，用于外接负载的固定连接。模型完整还原了气缸的磁环开关安装结构，在缸筒外侧预留了磁性开关的安装导轨与固定卡槽，还原了两款磁性开关的实体结构与走线布局，磁性开关通过绑带结构固定在缸筒外壁，可沿缸筒轴向调整位置，用于检测活塞的运动行程位置。材质与渲染阶段，针对不同部件匹配对应材质属性：缸筒部分采用阳极氧化铝材质，设置亚光银白金属质感，还原铝合金缸筒的细腻磨砂表面；端盖、安装脚座、磁性开关外壳采用压铸铝合金材质，设置稍深的金属灰质感，区分不同加工工艺的表面差异；活塞杆采用镀硬铬钢材材质，设置高光亮面金属质感，还原活塞杆的高精度磨削表面；密封件、绑带、线缆部分采用黑色橡胶与塑料材质，设置哑光非金属质感，区分金属与非金属部件的视觉差异。结构设计上完整还原了气缸的气路接口特征，前后端盖分别设置了进出气螺纹孔，还原了接口的倒角与螺纹细节，同时还原了端盖上的缓冲调节针阀结构，完整呈现该款气缸带气缓冲的结构特性。整个模型装配关系完全符合实际产品的装配逻辑，各部件间无干涉，可用于气动回路的虚拟装配、运动仿真演示，也可作为自动化设备设计时的标准件选型参考模型，帮助设计人员快速完成设备的布局设计与干涉检查。
