化油器车用燃油滤清器结构设计

　　化油器车型的燃油供给系统中，燃油滤清器是串联在燃油泵与化油器进油口之间的核心部件，其作用是滤除汽油中存在的氧化铁、粉尘、胶质等固体杂质，避免杂质进入化油器量孔、喷油嘴等精密配合部位，防止油路堵塞或精密偶件磨损，保障燃油供给的稳定性与发动机的运行寿命。这类直通式燃油滤清器多用于小排量化油器乘用车、摩托车、通用动力机械的燃油回路，安装位置通常布置在车身底盘下方或发动机舱防火墙附近的燃油管路上，两端通过快插式宝塔接头与橡胶燃油管连接，依靠管路卡箍实现密封固定，安装时需注意壳体上标注的燃油流向箭头，避免反向安装导致过滤失效或燃油阻力异常。

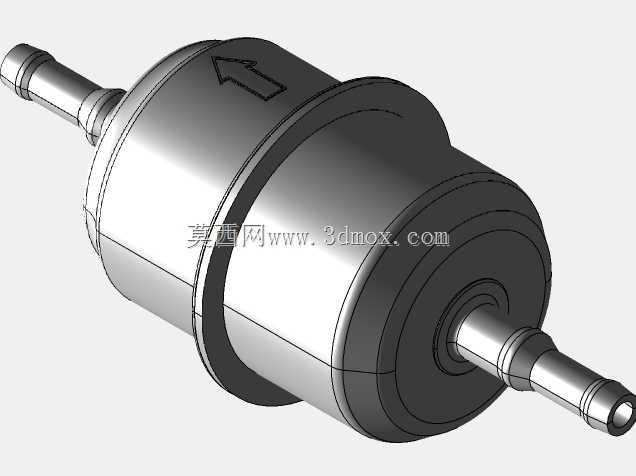

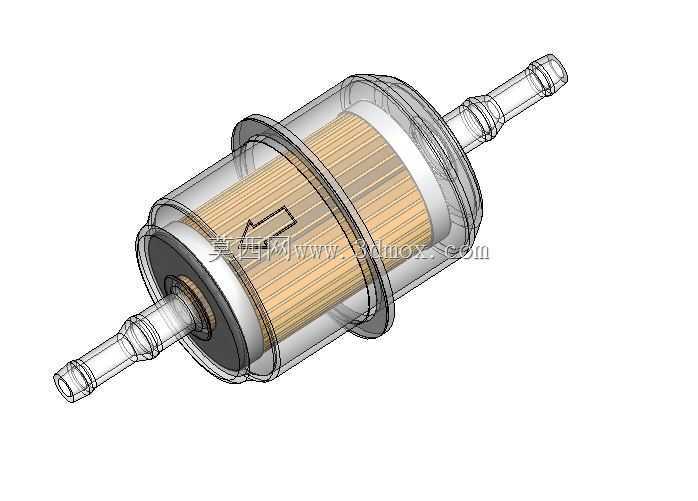

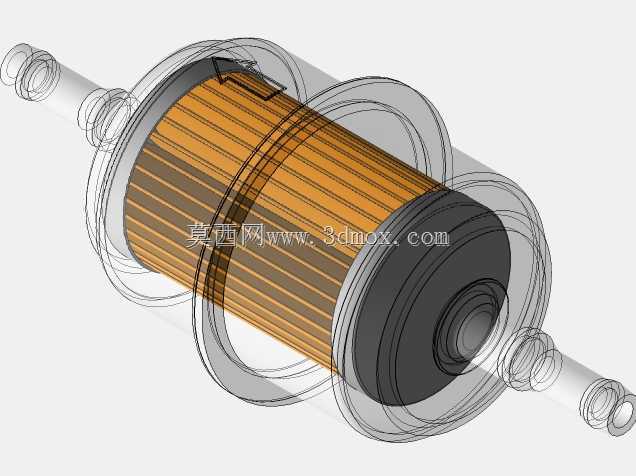

　　从结构设计来看，该滤清器采用金属端盖搭配透明工程塑料外壳的组合形式，透明外壳可直接观察内部滤芯的污染程度，方便运维人员判断更换周期，无需拆解即可快速评估滤芯状态；内部过滤元件采用折叠式滤纸结构，通过增大过滤面积提升容污能力，在有限的壳体空间内最大化过滤介质的有效接触面积，平衡过滤精度与燃油流通阻力，避免因滤芯阻力过大导致化油器供油不足、发动机动力下降的问题。滤芯两端通过密封胶圈与金属端盖压紧配合，防止未经过滤的燃油从旁侧缝隙短路流向下游油路，保障所有燃油都经过滤层净化。

　　设计过程中首先需要确定安装边界尺寸，两端宝塔接头的外径适配常用的6mm、8mm内径燃油软管，接头处的多道环形凸台可增强橡胶油管的抱紧力，在车辆运行的振动工况下避免油管脱落；壳体整体直径控制在50mm左右，总长度不含接头约80mm，小巧的体积可适配不同车型的安装空间，无需对原有燃油管路进行大幅改动即可替换安装。结构强度设计上，金属端盖采用冲压成型工艺，边缘做卷边处理包裹塑料壳体的连接部位，承受燃油系统的工作压力时不会出现壳体开裂或端盖脱落的问题，可满足常规化油器车型燃油系统0.1-0.3MPa的工作压力要求。

　　在实际选型应用中，这类滤清器的过滤精度通常控制在10-20μm区间，既可以有效拦截会造成化油器量孔堵塞的大颗粒杂质，又不会因精度过高导致滤芯过早堵塞、更换周期缩短。日常运维中，当透过透明外壳观察到滤纸表面颜色明显变深、附着大量深色杂质时，就需要及时更换滤清器，避免滤芯堵塞后燃油流通阻力上升，造成发动机高速工况下供油不足、怠速不稳等故障。不同于电喷车型的高压燃油滤清器，化油器车型的燃油系统压力较低，因此该类滤清器无需承受过高的系统压力，外壳材料选用耐汽油腐蚀的透明工程塑料即可满足使用要求，同时兼顾状态可视化的实用功能。

　　建模过程中需要重点关注滤芯折叠的均匀性，确保每一道折痕的间距一致，避免因折叠疏密不均导致局部燃油流速过快、过滤效率下降；两端接头的同轴度需要严格控制，若同轴度偏差过大，安装时会导致燃油管弯折，影响燃油流通顺畅性；壳体与端盖的配合部位需要设计合理的过盈量，配合密封胶圈实现静态密封，防止燃油渗漏。此外，壳体表面的流向标识是设计中不可忽略的细节，清晰的箭头标识可避免维修安装时出现反向装配的错误，保障过滤功能正常发挥。
