汽车发动机进气滤清器结构设计方案

　　在车用动力系统的进气回路设计中，进气滤清器是保障动力单元稳定运行的核心防护部件，其核心作用是拦截进入进气道气流中的悬浮粉尘、硬质颗粒、絮状杂质，避免这类异物随气流进入气缸内壁，造成活塞环、缸壁、气门密封面的异常磨粒磨损，同时也能减少杂质对进气流量传感器、节气门阀片的卡滞与污染，维持空燃比控制精度。这类部件通常布置在发动机舱内的节气门上游风道段，一端通过柔性弯管对接节气门体入口，另一端连通车外进气取气口，安装位置需要避开舱内高温辐射区域，同时预留足够的拆装维护空间，方便定期更换滤芯元件。

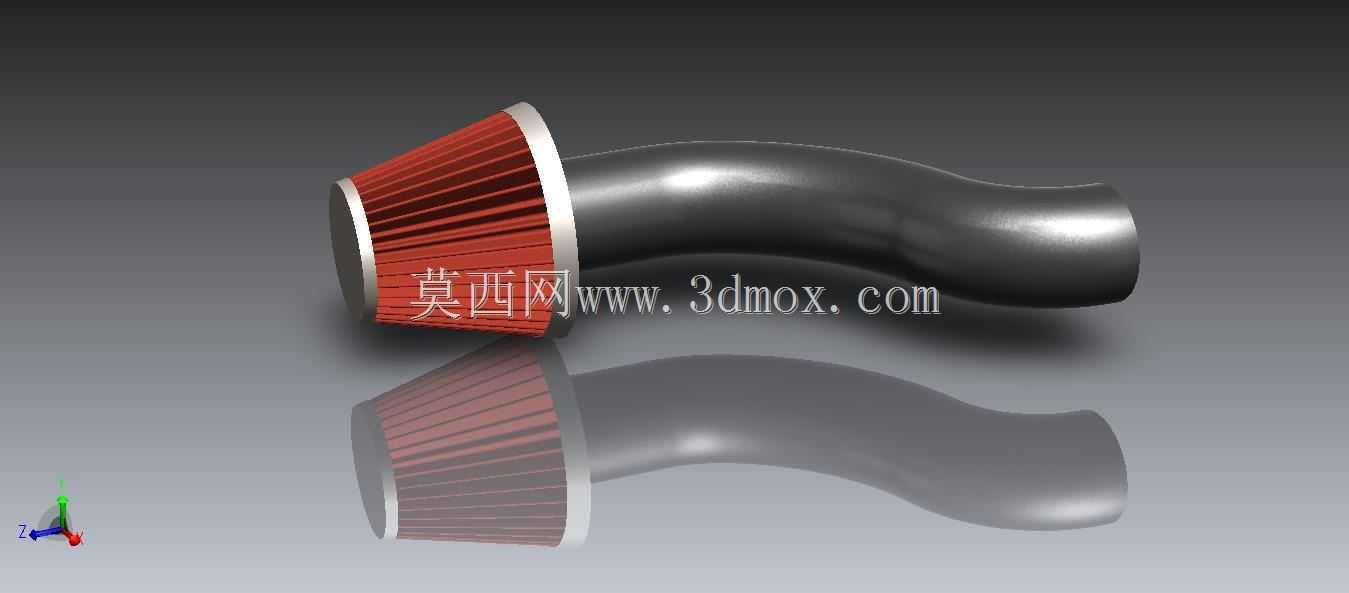

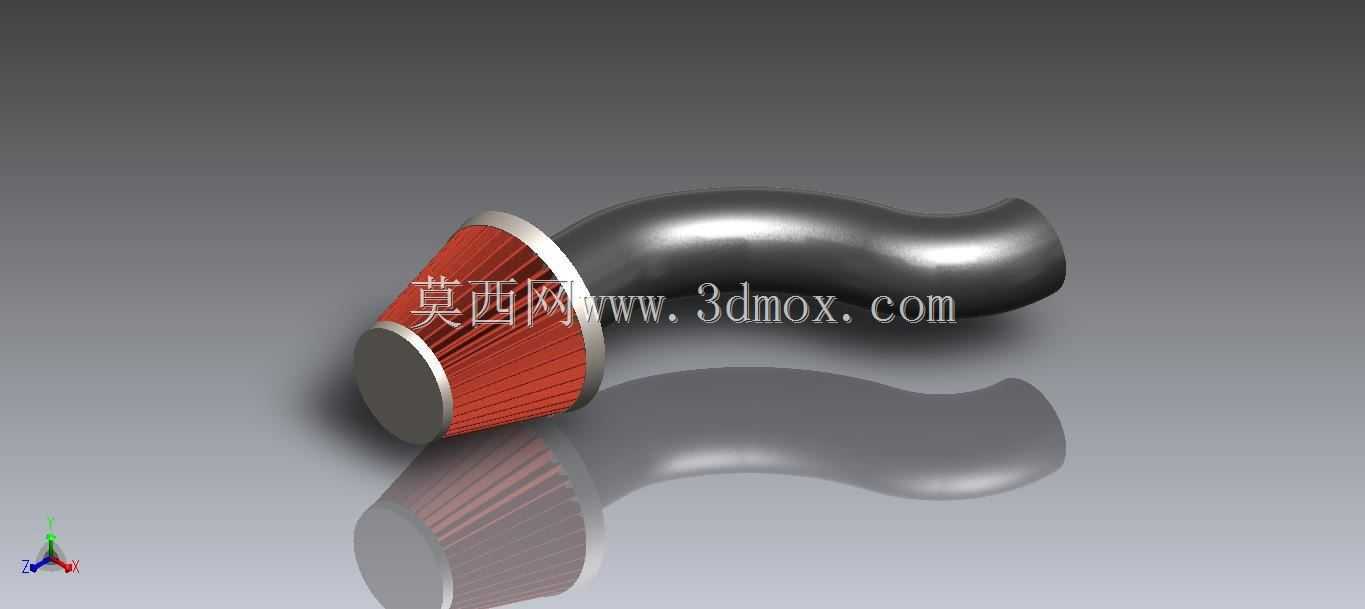

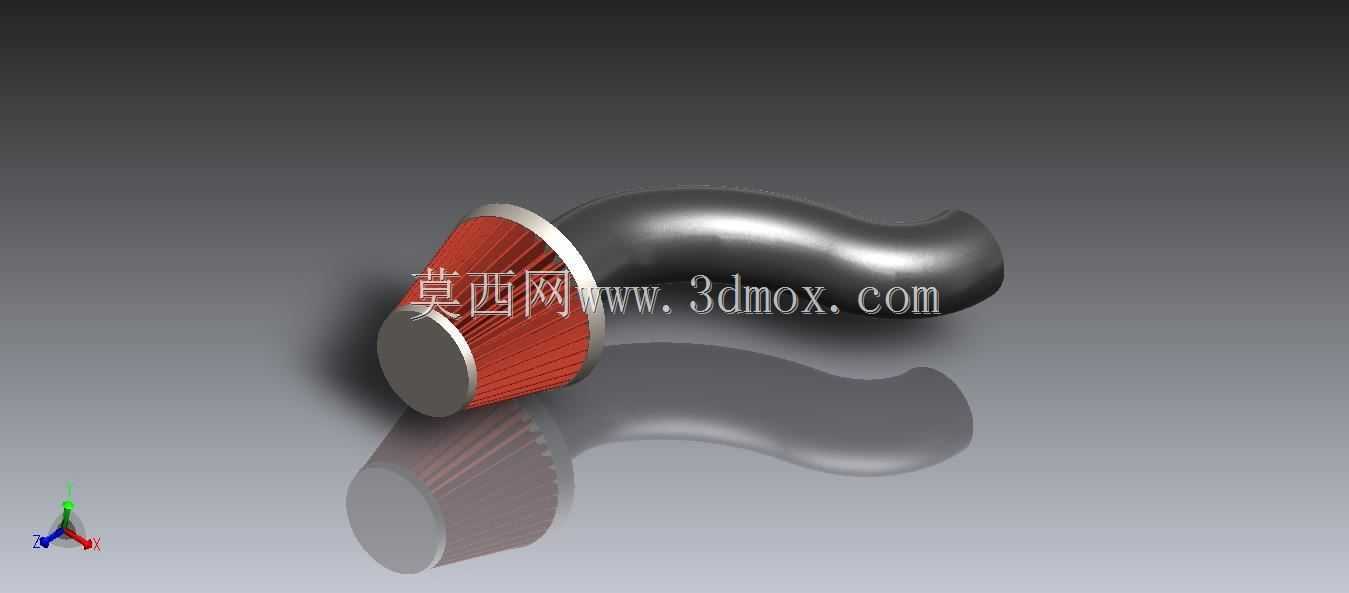

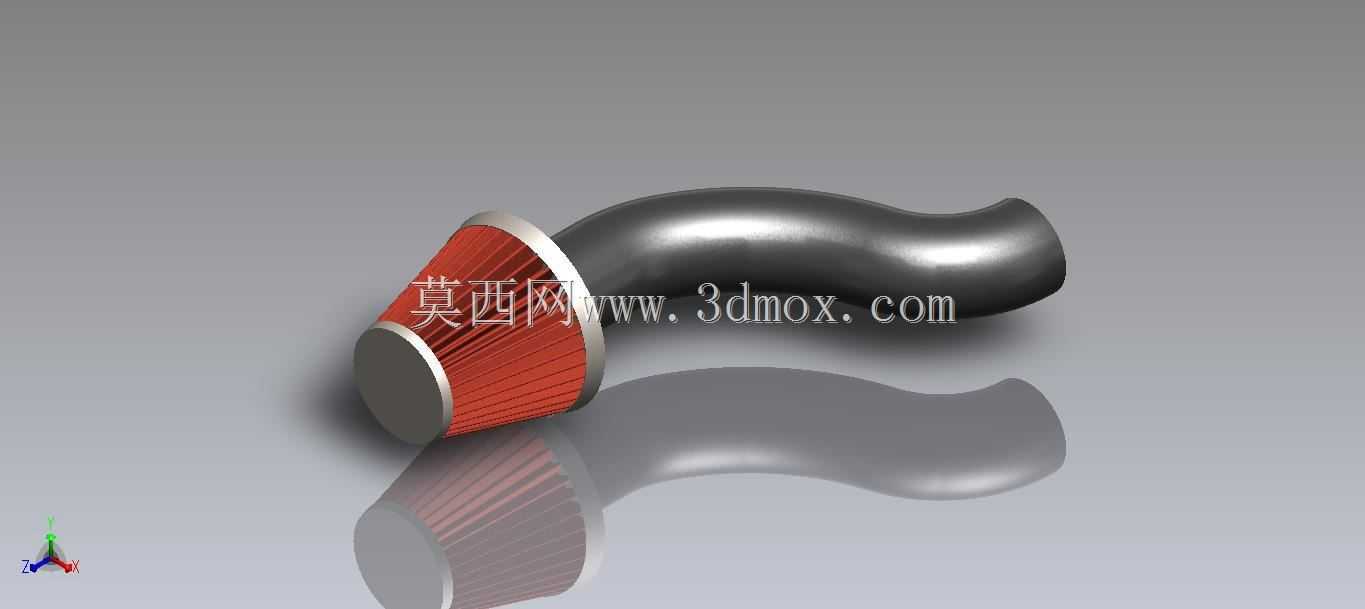

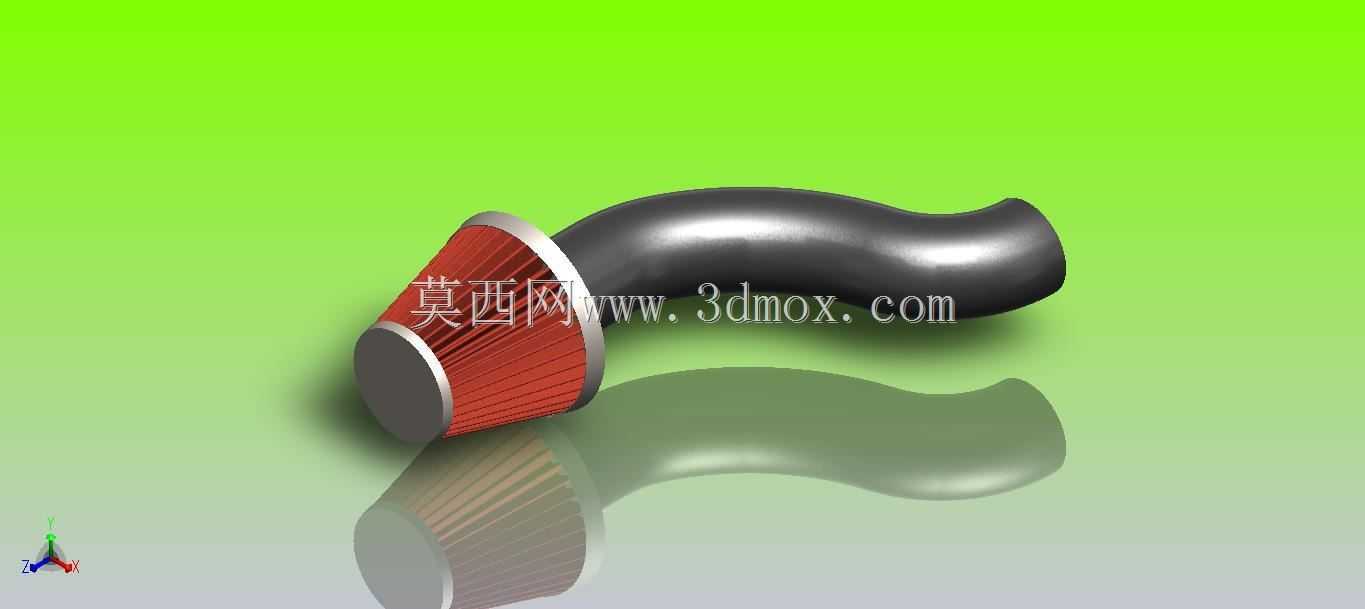

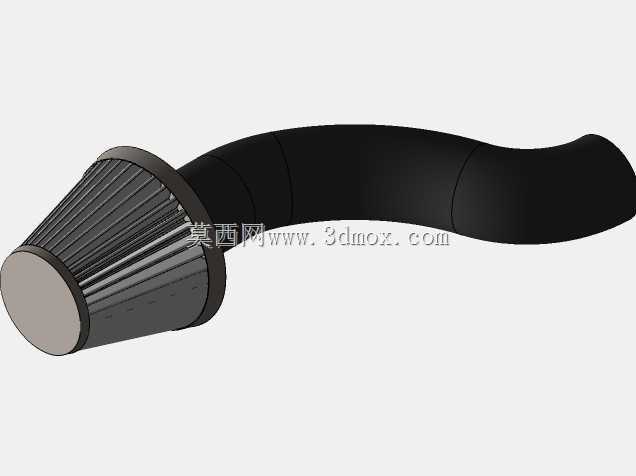

　　从结构组成来看，该滤清器主要分为滤芯总成与进气弯管两部分，滤芯采用褶皱式过滤介质结构，通过端盖密封固定，褶皱结构可以在有限的安装空间内最大化过滤面积，降低进气阻力，保证额定工况下的进气流量满足发动机全负荷输出的气量需求；进气弯管采用变曲率流线型设计，内壁做顺滑过渡处理，避免直角转折造成的气流涡旋与压损，弯管的接口尺寸需要与节气门端、滤芯端的密封胶圈匹配，保证连接位置的气密性，避免未经过滤的空气从接缝处漏入进气道。

　　设计过程中需要先明确发动机的额定进气量参数，以此倒推滤芯的有效过滤面积、透气度指标，同时结合发动机舱的可用安装边界，确定滤清器整体的外形轮廓、弯管的走向与弯折角度，避免与周边的冷却管路、线束、发动机悬置部件产生运动干涉。滤芯端的结构需要兼顾密封可靠性与拆装便捷性，端盖与壳体的配合位置设计有定位止口，保证安装时滤芯不会出现偏斜，密封胶圈的压缩量控制在合理区间，既不会因为压缩量过大造成装配困难，也不会因为压缩量不足导致密封失效。

　　实际工况下，进气滤清器需要承受进气负压的反复作用，因此壳体与弯管部分需要具备足够的结构刚度，避免在高负压工况下出现结构变形，导致流道截面变化影响进气效率；同时材料选择需要兼顾耐温性与耐老化性能，适应发动机舱内的高低温交变环境，长期使用不会出现材料脆化、开裂的问题。在流道设计阶段，需要反复调整弯管的曲率半径，让气流在进入滤芯前尽可能保持均匀的流速分布，避免局部流速过高造成滤芯局部负荷过大，缩短滤芯的使用寿命，也能降低进气过程中的气流噪声，提升整车NVH表现。

　　安装边界的校核是设计过程中不可忽略的环节，需要结合整车发动机舱的总布置数据，确认滤清器总成与周边部件的静态间隙，同时考虑发动机运行过程中的悬置位移量，预留足够的动态间隙，避免车辆行驶过程中部件之间出现碰撞摩擦；接口位置的卡箍安装空间也需要提前预留，保证装配时工具可以顺利操作，降低生产线的装配难度，也方便后续售后维护时的滤芯更换作业。
