汽车通风打孔制动盘带卡钳总成结构设计

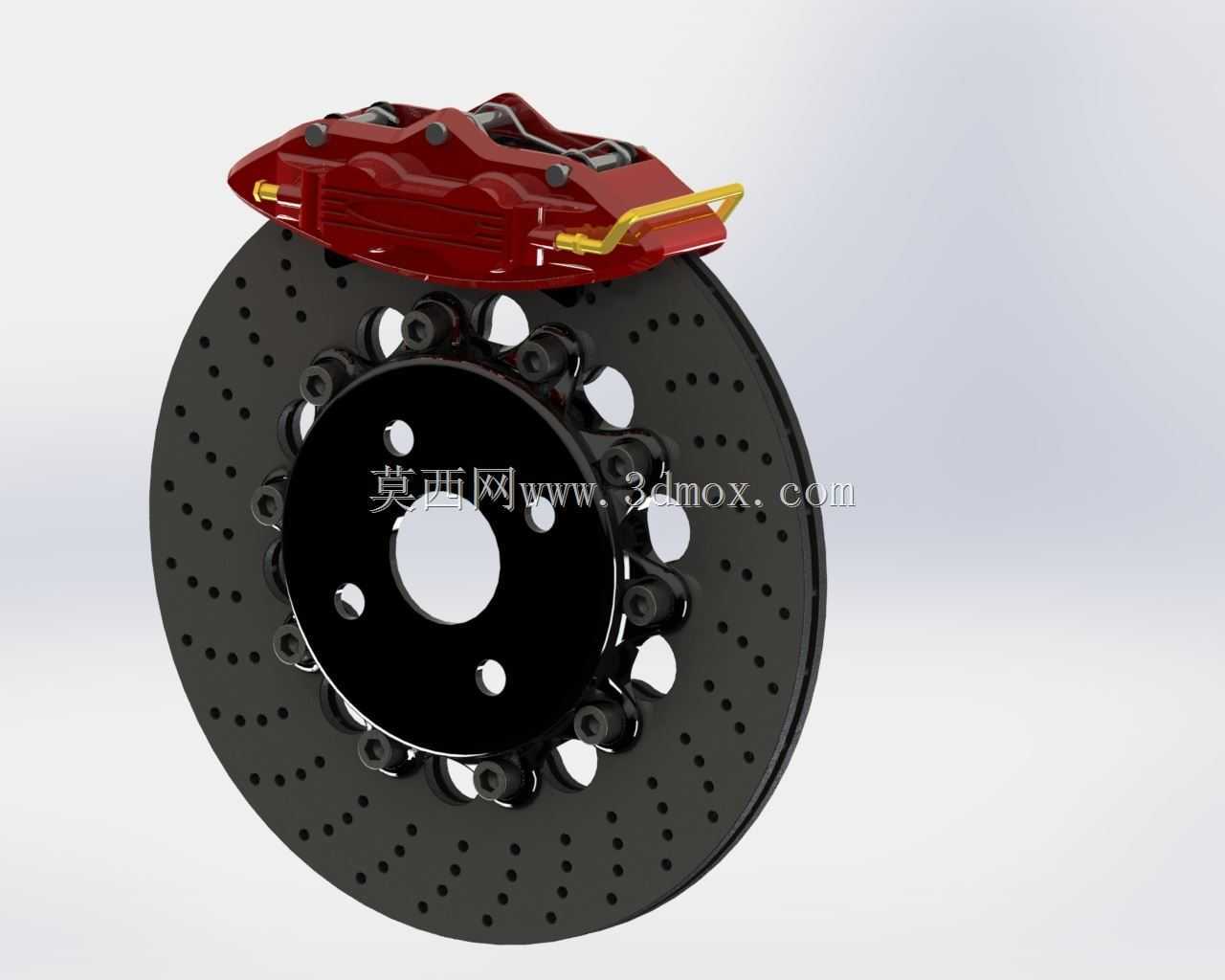

　　这套制动总成结构主要面向乘用车辆前轮制动工况设计，日常行驶中承担车辆减速、驻车保持以及紧急工况下的制动力输出任务，是整车底盘安全系统里的核心执行部件。从实际装车场景来看，该结构适配多数前置前驱家用车型的前轮安装位，也可经过参数调整后适配部分性能改装车型的制动升级需求。

　　设计过程中优先考虑了制动过程的热衰退抑制问题，制动盘本体采用双层通风腔体结构，两层摩擦面之间布置有径向导流筋，车辆行驶时车轮转动带动的气流可顺着导流筋从盘体中心向外缘流动，持续带走摩擦产生的热量，避免长时间连续制动后摩擦系数快速下降。摩擦工作面上加工有规则排列的轴向通孔，这些孔位一方面可以在制动时排出摩擦片与盘面之间的空气，避免高压气膜降低摩擦贴合效率，另一方面也能在雨天行驶时快速破除盘面水膜，缩短湿滑路面的制动响应距离，同时还可以刮除摩擦片表面磨下的碎屑，减少碎屑在摩擦面之间形成磨粒磨损，延长摩擦片与制动盘的使用寿命。

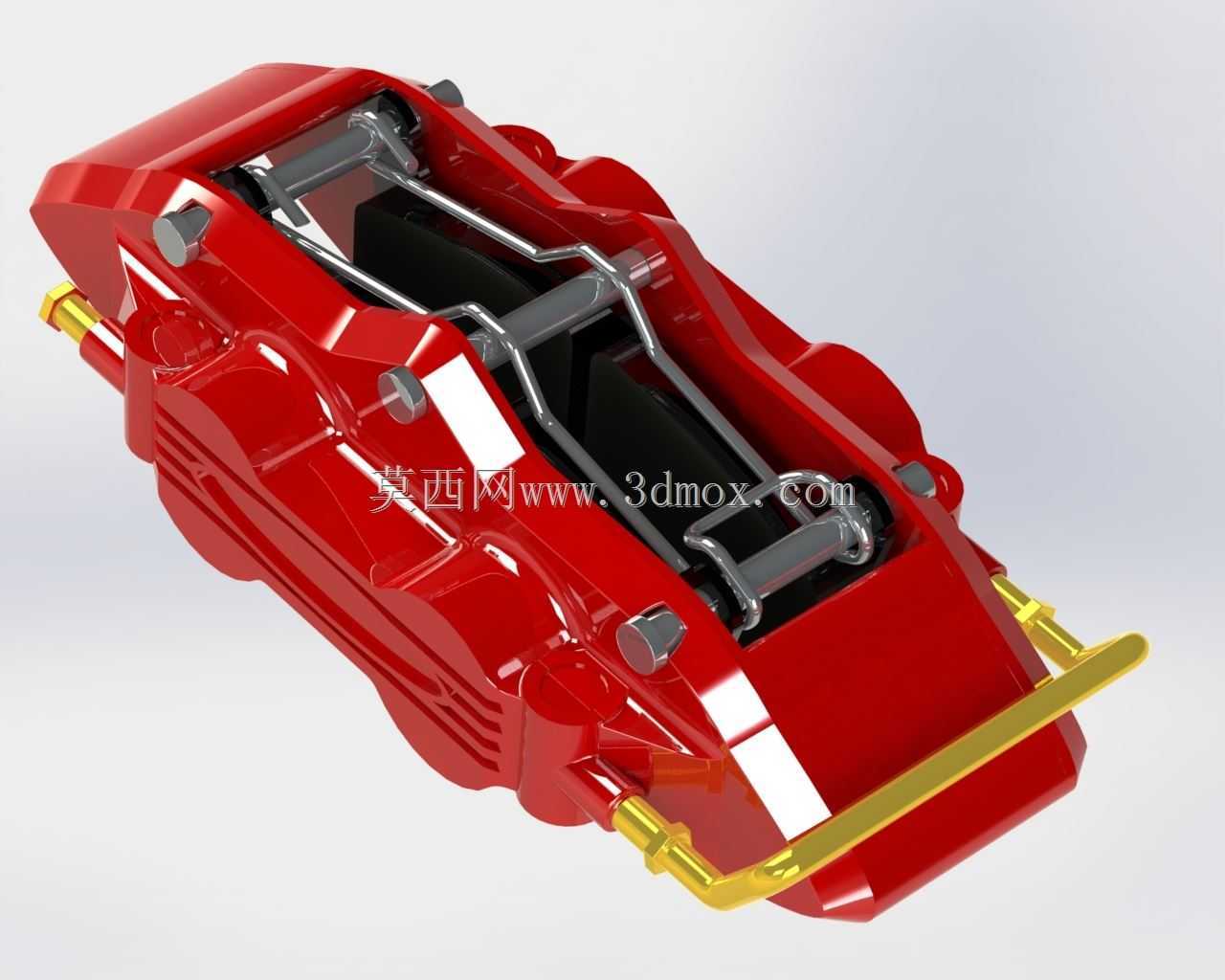

　　配套的制动卡钳采用对置多活塞结构设计，相比传统浮动单活塞卡钳，多活塞布局可以让制动片对制动盘的压紧力分布更均匀，避免制动片偏磨，同时在相同制动管路压力下能提供更大的制动力矩输出。卡钳本体采用一体式铸造结构，保证足够的结构刚度，避免大制动力下卡钳出现张开变形导致的制动力损失。卡钳上集成有制动液流道、活塞防尘套安装槽以及刹车片导向销安装位，导向销表面设计有储油槽，可存储润滑脂保证刹车片回位顺畅，避免拖滞力矩增大导致的行驶能耗升高。

　　安装边界方面，制动盘中心的定位孔与轮毂轴承的定位轴颈采用过渡配合，保证盘体转动时的同轴度，避免高速制动时出现方向盘抖动问题；盘体上的安装螺栓孔采用节圆直径标准化设计，可直接适配对应车型的轮毂法兰安装位，不需要额外制作转接法兰。卡钳的安装支架通过螺栓固定在转向节的预设安装点上，安装时需保证卡钳中心与制动盘中心的同轴度误差控制在0.1mm以内，同时制动盘两侧的摩擦片与盘面之间的间隙保持在0.05-0.15mm之间，既保证制动解除后没有拖滞，又能保证制动踩下时的响应速度。

　　从结构细节来看，制动盘的摩擦面采用梯度硬度设计，表层硬度满足摩擦磨损要求，芯部保持足够韧性，避免激烈制动时盘面出现热裂纹。卡钳上的放气螺钉布置在卡钳腔体的最高点，方便更换制动液时排出管路内的空气，避免气阻导致制动踏板发软。刹车片背板上设计有减震消音片安装位，可抑制制动过程中摩擦片的高频振动，减少制动异响问题。整个总成在设计时还考虑了维修便利性，刹车片磨损到极限位置时不需要拆卸卡钳本体，仅需拔出导向销即可更换刹车片，降低日常维护的操作难度。

　　实际使用过程中，这套制动结构可以满足连续10次从100km/h到0的全力制动后，制动力衰减幅度不超过20%，满足日常道路行驶的安全要求。通风结构的设计让制动盘在连续下坡工况下的工作温度比实心盘低30%以上，有效降低了热变形导致的制动抖动风险。打孔设计同时也降低了制动盘的整体转动惯量，对于提升车轮的响应速度、降低簧下质量也有一定帮助，间接提升了车辆的操控表现。
