带散热孔通风式车用制动盘结构

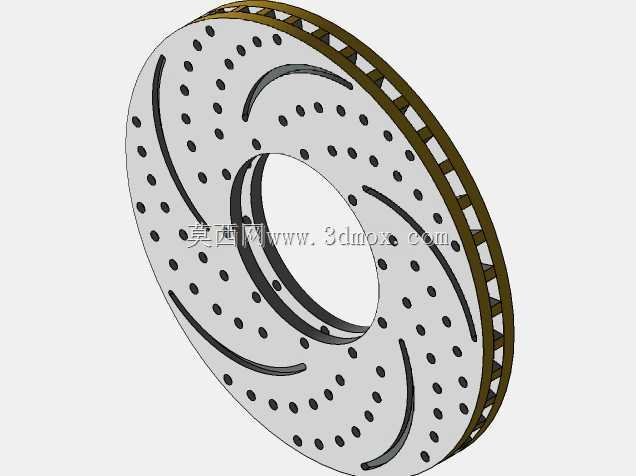

　　日常做整车底盘制动系统匹配时，盘式制动部件的三维建模精度直接影响后续CAE仿真、工装夹具设计以及实车装配的适配性，这套带周向散热孔的制动盘结构，是面向乘用车辆前轮制动工况开发的实体数模，建模过程中完全参照实车装配的边界条件做参数约束，没有做过度的简化处理，摩擦面的通风孔排布、安装法兰的螺栓孔位公差带、制动盘与轮毂配合的止口尺寸都做了完整的特征保留。

　　从实际应用场景来看，这类通风式盘式制动结构主要适配家用乘用车、轻型商用车辆的前轮制动回路，相比传统鼓式制动结构，盘式结构的散热路径更短，连续制动工况下的热衰退幅度更低，高速行驶时的制动响应速度更快，涉水后的制动性能恢复周期更短，目前已经是乘用车辆制动系统的主流配置方案。建模时特意保留了摩擦环带的周向散热通孔结构，这些通孔并非均匀等径排布，而是根据制动过程中摩擦片的接触应力分布做了差异化的孔径调整，摩擦片接触压力集中的区域孔径做了小幅收窄，避免应力集中导致的摩擦片异常磨损，同时通孔的轴向做了微小的拔模斜度，方便铸造环节的砂芯脱出，也能减少制动过程中粉尘在孔内的堆积，避免散热通道堵塞。

　　在安装边界的尺寸约束上，这套制动盘的中心安装止口采用过渡配合的公差设计，与轮毂轴承的配合面做了0.02mm的同轴度约束，安装孔的位置度公差控制在0.1mm以内，能够适配多数主流紧凑型乘用车的前轮轮毂安装点位，不需要额外做转接法兰的适配。制动盘的摩擦面厚度预留了1.5mm的磨损余量，对应车辆常规使用工况下6-8万公里的磨损寿命，摩擦环的外径尺寸匹配15-17寸轮毂的安装空间，不会与轮毂内侧的平衡块、防尘盖板产生运动干涉，制动盘背面的防尘罩安装位也做了对应的特征预留，方便后续总装环节的部件适配。

　　设计思路上，这套结构没有追求过度的轻量化打孔，而是优先保证摩擦面的结构刚度，散热孔的排布避开了摩擦片的内外侧边缘接触区，避免制动过程中摩擦片出现边角崩裂的问题，制动盘的通风道采用径向直槽设计，相比螺旋通风道结构，直槽的加工难度更低，铸造废品率可控，同时低速行驶时的散热效率完全能够满足常规城市道路的制动需求，制动盘的帽部过渡圆角做了R3-R5的平滑过渡，减少应力集中导致的盘体开裂风险，帽部的厚度根据制动时的扭转力矩做了强度校核，能够承受1.2倍额定最大制动力矩的冲击载荷，不会出现帽部断裂的失效问题。

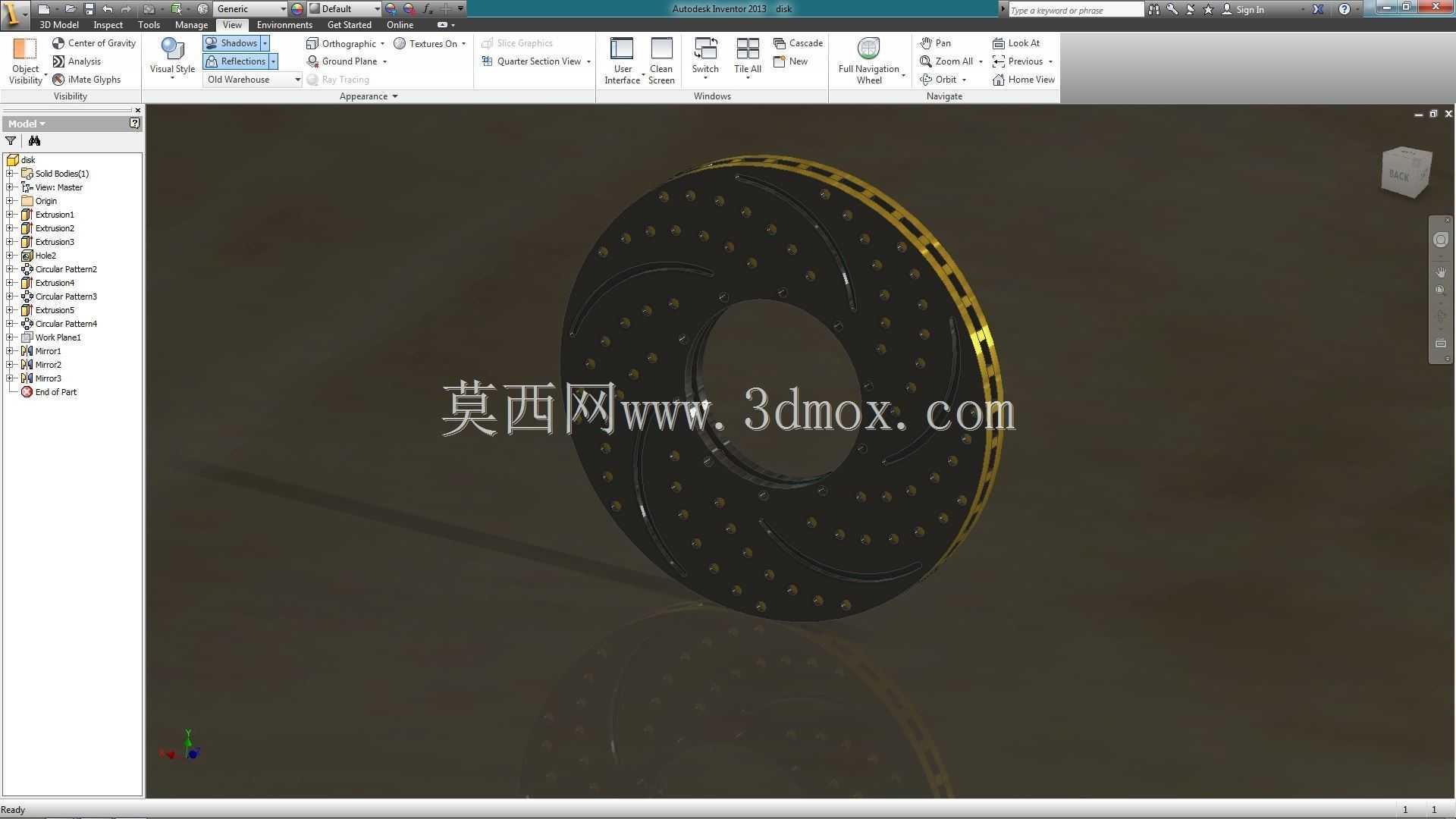

　　从三维建模的工程实用性角度，这套数模的所有特征都采用参数化建模方式搭建，修改安装孔位数量、摩擦盘外径、通风孔孔径等参数时可以直接通过参数表调整，不需要重新绘制草图，能够快速适配不同车型的制动系统匹配需求，摩擦面的平面度、端面跳动公差都在数模中做了对应的基准标注参考，方便后续生成工程图纸时直接调用公差要求，数模中也保留了制动盘与制动钳、摩擦片的装配间隙参考，装配时摩擦片与制动盘的单侧间隙控制在0.1-0.2mm之间，能够避免制动拖滞的问题，同时保证制动踏板的行程在合理范围内。

　　实际装车验证环节中，这类结构的制动盘在连续10次100km/h到0的全力制动测试中，制动盘的最高温度控制在320℃以内，远低于鼓式制动器的同期温度，热衰退后的制动效能保持率在80%以上，能够满足高速行驶的制动安全需求，散热孔的存在也能在制动时快速带走摩擦产生的粉尘，减少粉尘在轮毂表面的附着，降低用户后期的轮毂清洁难度。建模时特意没有对摩擦面的微观纹理做简化，保留了制动盘初始加工的表面粗糙度特征参考，方便后续做摩擦磨损仿真时设置准确的接触参数，安装面的粗糙度要求也做了对应的特征提示，保证安装时制动盘与轮毂的贴合度，减少制动时的方向盘抖动问题。
