汽车点火线圈高压包结构三维数模

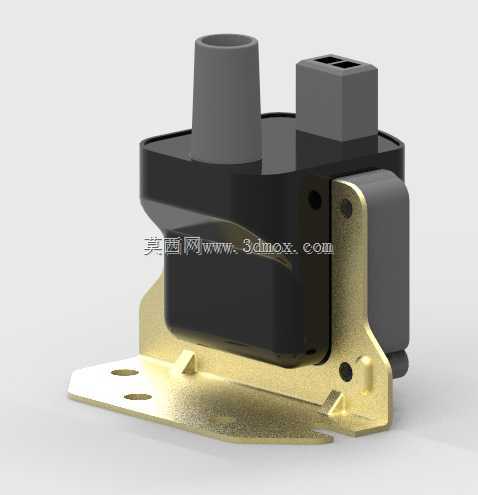

　　这款车用点火部件的三维结构，完整还原了量产装车件的所有装配细节，建模过程中完全参照实际量产件的公差配合要求做了结构预留，不管是做发动机周边附件的装配干涉校验，还是做点火系统的性能仿真前置建模，都可以直接调用结构特征，不需要二次修整配合面。从实际装车场景来看，这类点火线圈主要适配小排量自然吸气发动机的独立点火系统，安装位置位于发动机缸盖顶部的火花塞安装座上方，直接替代了传统分电器式点火结构的高压分缸线，省去了分火头的分电损耗，能够让火花塞获得更稳定的高压点火能量，避免高转速下的点火能量衰减。整个部件的结构分为三个核心功能段：顶部的高压输出端采用锥度硅胶套嵌套结构，建模时特意保留了套壁的0.8mm壁厚差，

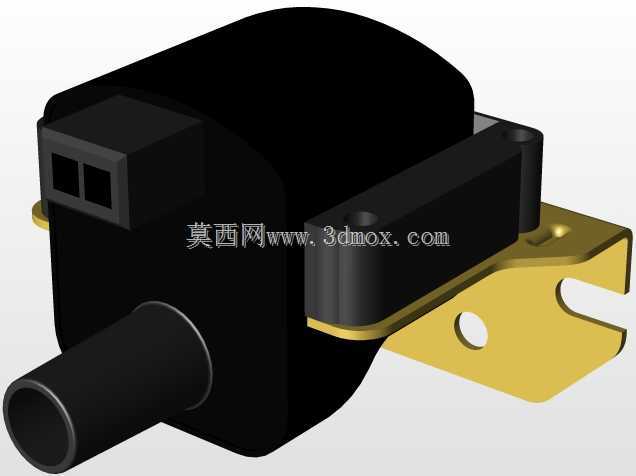

　　这个结构是为了和火花塞顶部的陶瓷绝缘段形成过盈配合，既可以隔绝高压电的爬电风险，也能阻挡发动机舱内的油污、水汽渗入火花塞安装孔，避免高压漏电导致的缺缸问题；侧方的低压接插件采用标准两针卡槽结构，接插件内部做了定位防呆凸台，装配时不会出现插反的问题，接插件的外壳和主体壳体之间预留了0.3mm的密封胶槽，实际生产中会填充耐高温环氧胶，保证接插件位置在120℃的发动机舱持续高温环境下不会出现脱胶、渗水的问题。底部的安装支架采用镀锌钢板冲压成型结构，建模时还原了支架上的两个腰型安装孔，孔位的中心距完全参照缸盖的安装螺柱位置设计，腰型孔的长度预留了1.2mm的安装调整余量，方便装配时微调点火线圈的位置，让高压输出端能够完全对准火花塞中心，

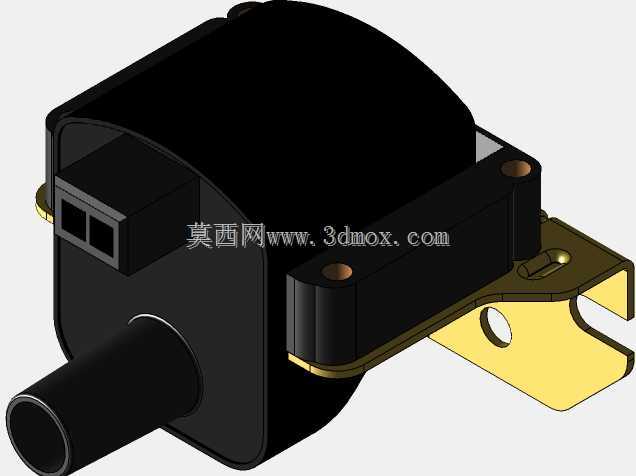

　　避免偏磨导致的硅胶套提前老化；支架和主体塑壳之间采用卡扣加铆接的双重固定结构，两个铆接点的位置做了沉台设计，铆接后铆点不会突出支架安装平面，保证整个部件安装后能够完全贴平缸盖安装面，不会出现悬臂受力导致的支架断裂问题。主体的塑壳部分采用PBT加玻纤30%的耐高温材质结构，壳体壁厚均匀控制在2.2mm，既保证了高压包内部绕组的绝缘防护强度，也不会因为壁厚过厚导致注塑生产时出现缩痕、内部气孔等缺陷，壳体内部的绕组容纳腔做了环形加强筋，既可以固定内部的初级、次级绕组位置，避免车辆行驶过程中的振动导致绕组移位、漆包线破损，也能提升壳体的整体抗振强度，在发动机30G的持续振动工况下不会出现壳体开裂的问题。

　　建模过程中特意把所有的装配间隙都按照实际生产的公差带做了预留，比如高压输出端和主体壳体的配合间隙控制在0.15mm，接插件和壳体的配合间隙控制在0.1mm，安装支架和壳体的贴合面平面度公差控制在0.05mm，这些细节都是实际量产过程中必须管控的尺寸点，做发动机总成装配仿真的时候，直接导入这个数模就可以校验和周边气门室盖、线束、进气管的间隙，不需要再做结构修正。从实际使用的工况适配来看，这个结构的点火线圈可以适应-40℃到125℃的工作环境温度，高压输出端的爬电距离大于8mm，完全满足车用电气部件的绝缘安全要求，安装时只需要把高压输出端对准火花塞插紧，再通过两个M6的法兰螺母把支架固定在缸盖螺柱上，插好低压接插件就完成装配，不需要额外的调整工序，售后维修时的更换效率也比分缸线式的点火结构提升60%以上。
