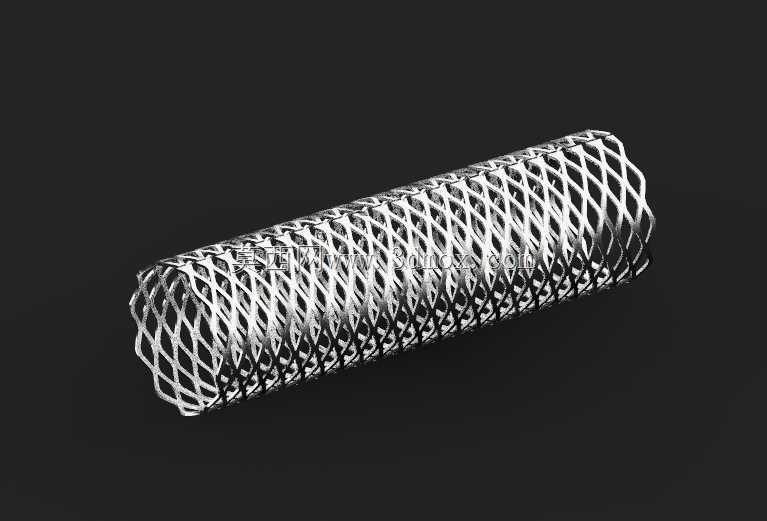

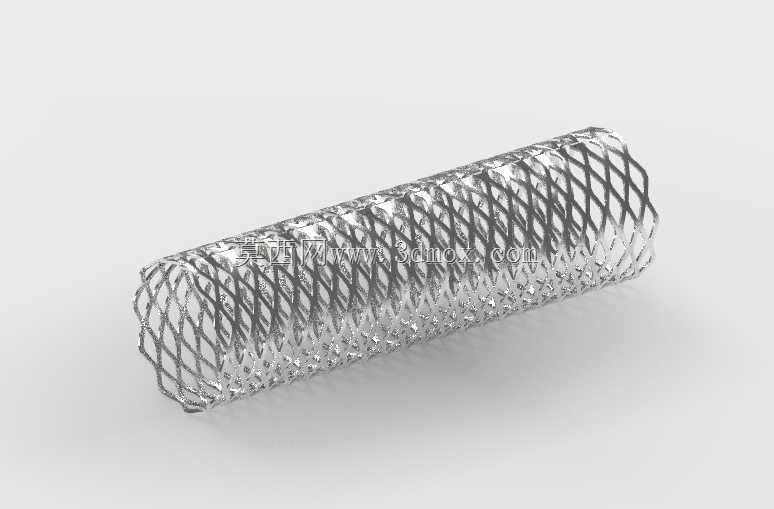

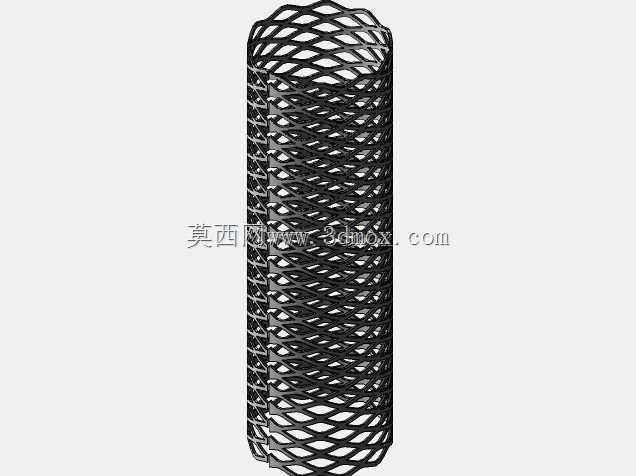

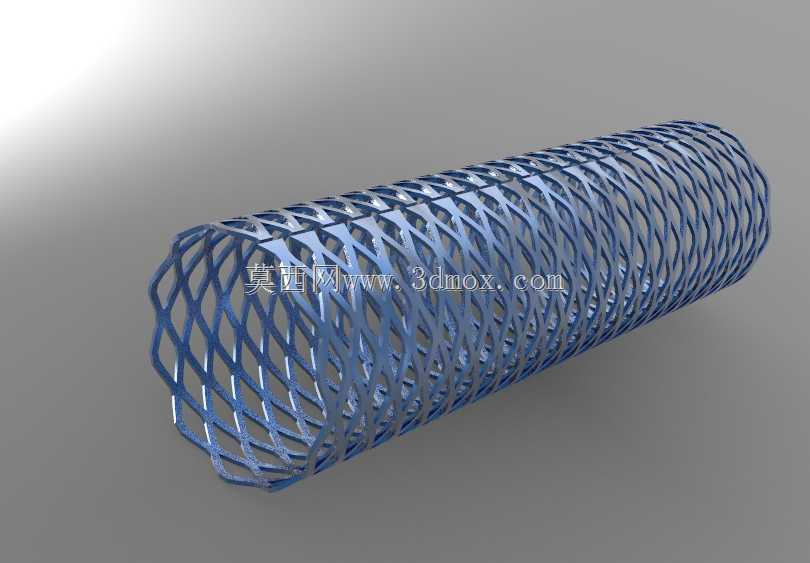

参数化膨胀钢丝网管结构设计

　　在流体输送、线缆防护、通风排气这类工程场景里，金属网管类构件的应用覆盖度其实远超多数新手工程师的认知，小到设备内部的线束防护套管，大到工业通风系统的柔性连接段，再到物料输送环节的防磕碰防护套，都能见到这类扩张金属网制成的管状构件。这次做的参数化膨胀钢丝网管，核心是把钢板扩张成型的网面卷曲成管的整个逻辑做进参数体系里，不是直接画个固定尺寸的网纹管凑数，毕竟实际项目里不同工况对网管的通径、网孔密度、扩张筋条宽度的要求差异极大，要是每次改尺寸都重画一遍螺旋交叉的筋条，建模效率会低到离谱。

　　先从实际用途倒推设计逻辑，这类膨胀钢丝网管和焊接网卷管、编织网套的核心差异，在于它是整张钢板经切缝、扩张一体成型后卷曲焊接成管，没有额外的编织节点或者焊接焊点，筋条是连续的金属本体，抗挤压、抗拉伸的性能比编织款稳定很多，用在有一定震动、需要兼顾通透率和结构强度的场景里，比如设备进气端的防护网套，既能保证通气面积，又能阻挡大尺寸杂物进入，还能承受管路震动带来的反复形变，不会像细编织网那样用久了出现节点松脱、网孔变大的问题。还有线缆穿线防护的场景，尤其是设备活动部位的线束防护，这种扩张网管的筋条有一定的形变余量，弯曲的时候不会像硬壁管那样折死角，也不会像塑料波纹管那样长期受温变出现老化脆裂的问题。

　　建模的时候最先卡的是安装边界，不管什么场景用的网管，首先要确定的是公称通径，也就是卷曲成管之后的内径尺寸，这个参数直接和对接的接头、穿装的线束/流体通道尺寸匹配，参数里把内径设为首要驱动尺寸，所有网面的展开长度都跟着内径联动，毕竟钢板扩张之后的网面展开宽度，和卷曲后的管周长是直接对应的，不能出现网面拼起来之后内径差几毫米装不上接头的问题。然后是扩张工艺的参数还原，实际生产里膨胀钢板网是在整张钢板上冲切出交错的切缝，然后沿垂直于钢板平面的方向拉伸，让切缝张开形成菱形网孔，这时候筋条的宽度、网孔的长短轴比例，都是由切缝长度、切缝间距、拉伸扩张的行程决定的，建模的时候没有直接用螺旋线扫掠做假的网纹，而是先做平面钢板的切缝阵列，再模拟扩张拉伸的形变过程，最后做卷曲成型，这样出来的筋条交叉角度、网孔尺寸和实际生产出来的产品完全一致，不会出现建模看着好看，实际生产不出来的问题。

　　再说到功能特性的匹配，不同工况对网管的通透率要求不一样，比如通风用的网管需要网孔大一点，降低风阻，这时候只要调整参数里的切缝长度和扩张行程，就能直接改变网孔的开孔率，不用重新排布阵列；如果是用在物料输送的防护，比如颗粒物料输送管的外层防护，需要筋条宽一点、网孔小一点，防止物料漏出同时提升抗冲击能力，只要调整切缝的间距参数，就能改变筋条的宽度和网孔密度，整个模型的所有特征都会跟着参数自动更新，包括最后卷管的焊缝位置对齐、端部的齐边处理，都不用手动调整。还有安装时候的长度边界，参数里把管的有效长度也做了联动，网面沿轴向的阵列数量会跟着设定的管长自动增减，端部的网孔自动裁切齐平，不会出现长了短了要手动删特征的情况。

　　实际选型的时候很多工程师容易踩的坑，是把这种膨胀网管和编织网套的性能搞混，编织网套的筋条是互相穿插的，受径向压力的时候筋条会错位，网孔容易变形，而这种一体扩张成型的网管，筋条是从原钢板上延展出来的，交叉位置的金属是连续的，受径向挤压的时候，力会沿着连续的筋条分散到整个管体，不会出现局部网孔被撑大的问题，建模的时候特意保留了筋条交叉位置的圆角过渡，和实际冲压扩张出来的工艺圆角一致，不会出现直角应力集中，要是做有限元分析的话，这个细节直接影响应力计算的准确性，要是把交叉位置做成直角，算出来的应力集中系数会比实际值高很多，误导选型的壁厚判断。

　　还有端部连接的设计预留，这类网管实际安装的时候，两端通常要套上金属接头，用卡箍箍紧或者焊接固定，所以建模的时候管体两端的第一圈网孔做了等距约束，保证端部的筋条间距均匀，不会出现端部网孔大小不一，导致卡箍压上去受力不均，固定不牢的问题。另外考虑到部分场景需要网管有一定的弯曲能力，参数里可以调整网孔的菱形角度，当菱形的长轴沿管轴向布置的时候，网管的轴向弯曲形变能力更强，适合用在有活动角度的管路连接部位；当菱形长轴沿管周向布置的时候，管体的径向抗挤压能力更强，适合用在有外部碰撞风险的固定段防护，这些参数化的调整逻辑，都是跟着实际安装和使用的需求来的，不是为了做参数化而做参数化。

　　很多新手做这类网类构件的时候，喜欢用纹理贴图或者简单的螺旋扫掠凑外形，真到要出生产图纸或者做装配干涉检查的时候，就会发现问题：要么网孔尺寸不对，和对接的零件干涉，要么筋条的厚度不对，算出来的重量差很多，甚至有的模型卷管之后筋条出现互相穿透的错误，根本没法用于实际生产参考。这个模型从平面切缝到扩张成型再到卷曲成管的整个流程，都是按照实际加工工艺逻辑搭建的特征树，不管是改通径、改网孔大小、改筋条厚度还是改管长，所有特征都能无错更新，不管是用来做设备装配的防护构件选型参考，还是用来做钢板网加工的工艺建模参考，都能直接对应到实际工程场景，不会出现模型和实物脱节的问题。
