工业场景作业人员标准化人体三维建模

　　在做产线人机工程校核、设备操作空间验证的项目里，这类标准化的作业人员三维模型是绕不开的参考载体，很多刚入行的结构工程师容易忽略人机匹配的前置校验，等到设备样机做出来才发现操作位伸手够不到控件、站立操作时腰部弯折角度过大、检修空间容不下正常作业姿态，再回头改结构就会牵扯到机架移位、管线重新排布，额外产生不少改造成本。这个模型采用直立放松的基准姿态搭建，整体比例参考国内成年男性作业人员的平均人体尺寸设定，肩宽、臂长、腿长的参数都贴合工业场景人机校核的常用基准，没有做夸张的艺术化调整，完全服务于工程验证的实际需求。从设计逻辑上看，模型先搭建了核心的人体骨骼运动基准，所有肢体段的转动轴心都对应真实人体的关节位置，后续如果需要调整成操作设备、

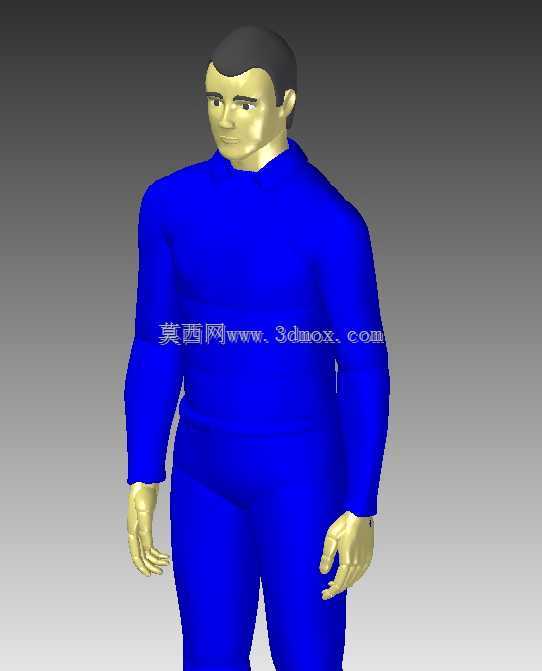

　　搬运工件、检修维护的特定姿态，只需要在装配环境里调整对应关节的转动参数，不需要重新建模，能适配不同场景的人机校验需求。外层的工装模型做了贴合人体曲面的处理，没有多余的装饰结构，蓝色工装的轮廓完全贴合人体站立时的自然形态，不会因为衣物模型的冗余厚度影响操作空间的尺寸判定，手部模型做了自然半张的放松姿态，手指的分段结构完整，后续如果要验证手持工具、操作按钮、抓取工件的动作，只需要调整手指关节的角度就能匹配对应的操作场景，不需要额外替换手部构件。实际项目应用里，这类模型最常用来校核设备操作位的布局合理性，比如在做装配工位设计时，把模型放到预设的站立位置，就能直观判断操作台面的高度是否在人体小臂自然抬起的舒适区间，设备上的急停按钮、操作手柄是否在手臂伸直可及的范围内，站立区域的预留空间是否能满足人员转身、侧身避让运动部件的需求；在做设备安全防护设计时，把模型放置到检修位，就能验证防护门的开启角度是否足够人员进入，安全距离的设定是否能避免肢体接触到运动的传动部件，甚至可以模拟人员弯腰探身的极限姿态，校验防护栏的高度、间隙是否符合安全规范的要求。模型的外形边界做了规整化处理，没有细碎的突出结构，在做装配干涉检查时不会因为模型本身的毛刺结构产生误报，整体轮廓的包络尺寸完全对应真实人体站立时的占用空间，不管是做产线布局的物流仿真，还是做单人操作工位的空间规划，都能直接作为人体占位的基准参考，不需要再额外调整尺寸比例。不同于艺术类的人物建模，

　　这个模型所有的结构细节都服务于工程应用，没有做面部特征、衣物褶皱这类非必要的精细结构，在大型产线的装配仿真里加载不会占用过多的系统资源，同时核心的肢体比例、关节位置、姿态调整自由度都完全满足工业场景的使用需求，不管是用在SolidEdge的装配环境里做静态的空间校核，还是导入到人机工程仿真软件里做动态的作业动作模拟，都能直接适配，不需要做额外的模型修复。很多工程师在做设备设计时习惯只关注设备本身的结构参数，忽略了操作人员的实际使用场景，最后做出来的设备操作起来别扭，甚至存在安全隐患，这类标准化的人体模型就是把人机工程的校验环节前置到三维设计阶段，在建模阶段就把人员操作的空间需求、姿态舒适度、安全距离这些因素考虑进去，

　　减少后续样机调试阶段的改动量。模型的站立姿态是完全中立的基准位，双脚自然分开与肩同宽，双臂自然垂于身体两侧，这个姿态是所有作业姿态的调整基准，不管是要模拟抬手操作设备面板、下蹲检修设备底部、侧身搬运工件，都可以通过调整各个关节的旋转角度快速生成对应的姿态，不需要从零开始搭建人物模型，能节省不少人机校验环节的建模时间。工装部分的模型和人体主体做了独立的装配约束，后续如果需要替换成不同行业的工装样式，比如防静电服、阻燃工作服、无尘服，只需要替换外层的衣物模型，不需要调整内部的人体骨骼基准，能适配不同行业的产线仿真需求，比如电子制造无尘车间、化工生产防爆区域、机械加工车间的不同作业人员着装要求，都可以通过替换外层工装快速匹配场景。
