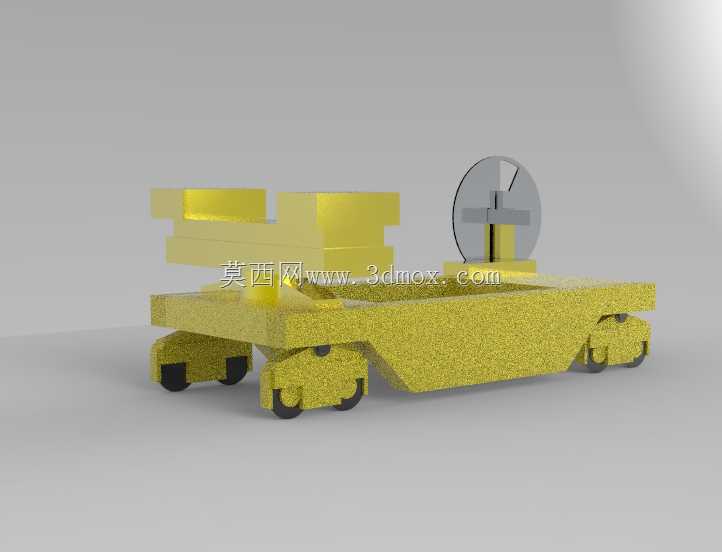

冶金连铸生产线400吨铁水钢包转运车

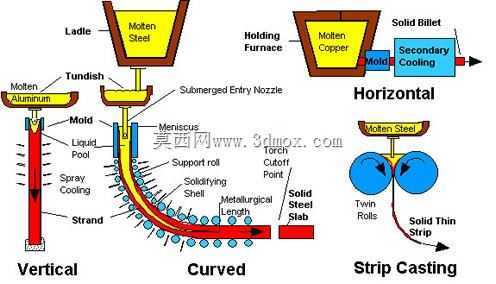

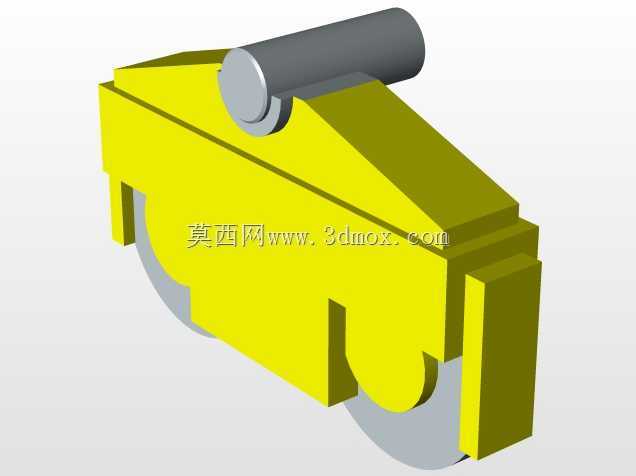

　　在长流程钢铁冶金的连铸作业区段，铁水钢包的跨工位转运一直是衔接转炉出铁、连铸浇铸环节的核心物流节点，这款400吨级钢包转运台车，正是针对高温重载工况下的铁水载运转运需求设计的专用走行设备。不同于普通厂区重载转运车辆，该设备全程运行在炼钢车间连铸跨的固定轨道上，走行轮组采用适配重型钢轨的双轮缘铸钢轮结构，轮对轴承选用耐冲击、耐高温的调心滚子轴承，可承受满载钢包时的集中载荷，同时规避车间内高温辐射、铁渣飞溅带来的轴承失效风险。

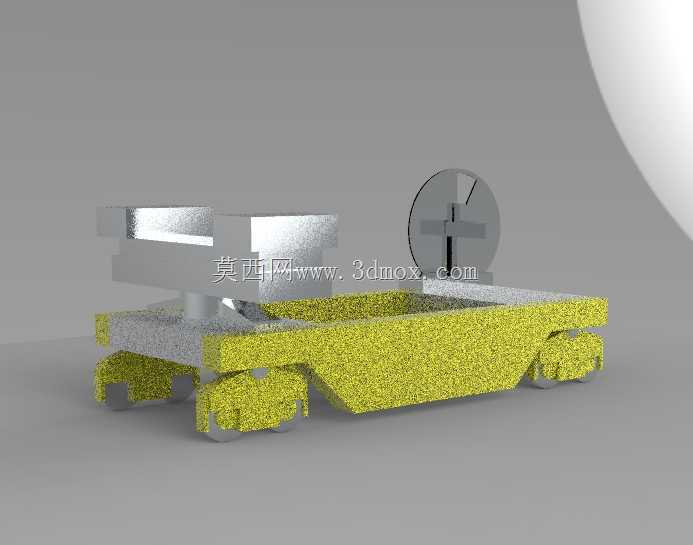

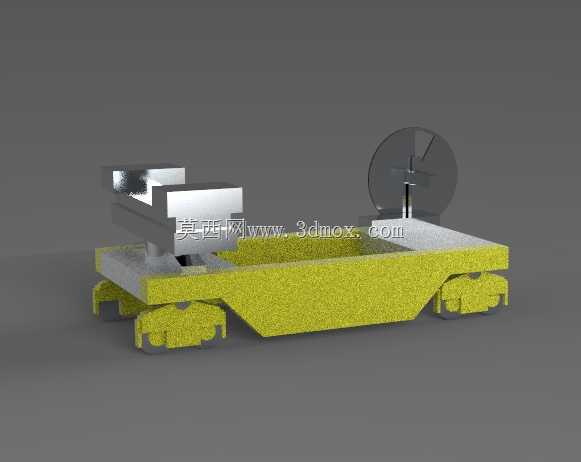

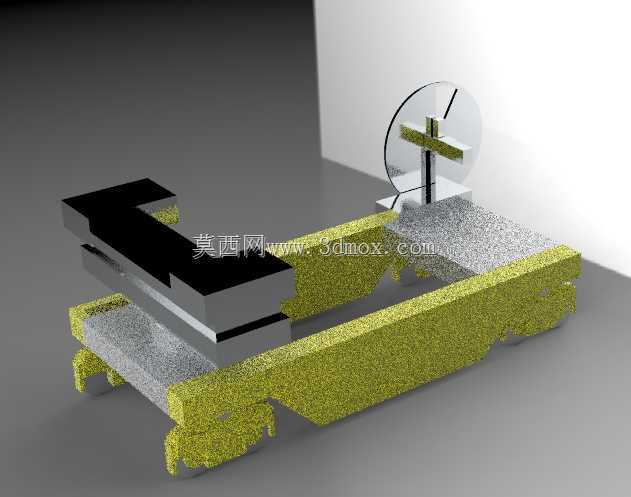

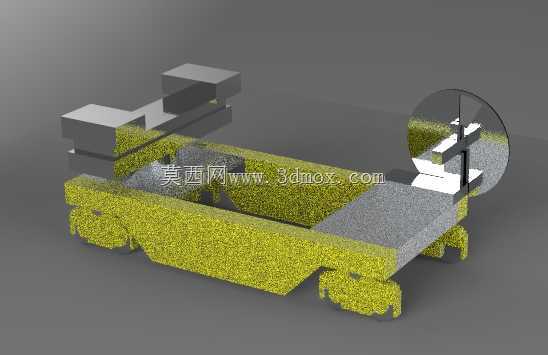

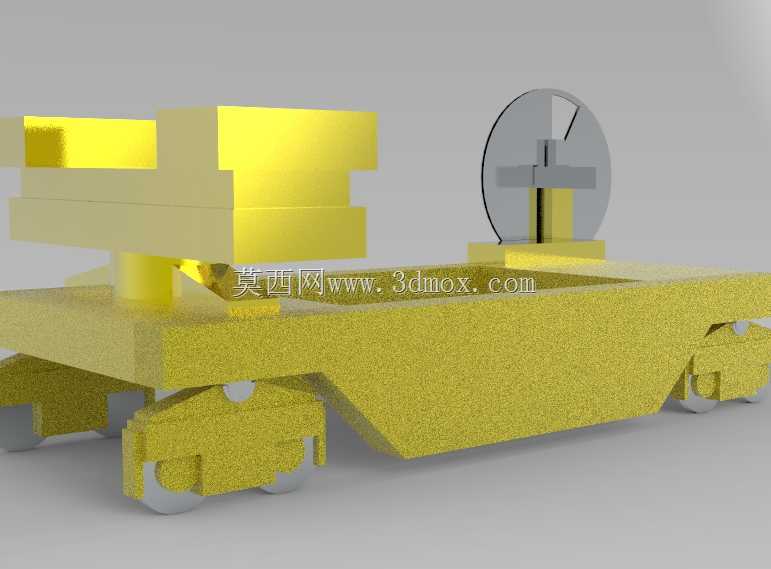

　　从功能逻辑上看，该台车的核心承载平台采用低重心凹型结构设计，钢包落座的定位支座直接设置在车架主梁的受力中心位置，避免偏载带来的车架变形风险；车架主体采用厚钢板焊接的箱型梁结构，主梁内部设置多道横向加劲肋，对应钢包支腿的承载位置做了局部加厚处理，可抵消钢包落座时的冲击载荷，同时满足长期满载运行下的结构刚度要求，避免长期交变载荷下出现焊缝疲劳开裂的问题。设备一端设置的缆线卷筒结构，适配车间地沟滑线或者卷筒供电的走行驱动模式，驱动单元采用低速大扭矩的减速电机直连轮组，可实现平稳启停，避免走行过程中钢包内铁水出现大幅晃荡溢出的安全隐患。

　　实际作业场景中，该台车承担的是转炉出铁位到连铸回转台工位之间的铁水接驳转运任务，当转炉完成出铁作业，冶金桥式起重机将满载铁水的钢包吊运落座在该台车的定位支座上，确认锁止到位后台车沿轨道低速驶向连铸工位，到达指定位置后再由起重机将满包钢包吊运至连铸回转台，随后台车再承接空钢包返回转炉区域，完成一个作业循环。设计过程中充分考虑了冶金车间的现场工况，车架表面预留了隔热层安装空间，可铺设耐高温隔热垫阻挡钢包的热辐射，走行机构外侧设置了防铁渣飞溅的防护罩，避免高温渣料掉落损坏传动部件；车体两端设置了接触式缓冲器和行程限位触发装置，可在轨道终点或者接近相邻设备时触发减速、停机信号，防止碰撞事故发生。

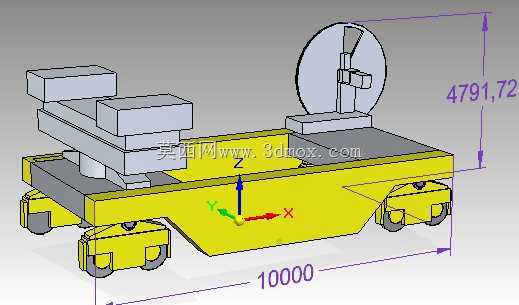

　　从安装边界来看，该设备的走行轨距适配冶金车间常规的重载运输轨道参数，车架整体高度控制在满足车间起重机吊运钢包的安全净空要求范围内，车体宽度不超出连铸跨的设备安全限界，轮压参数匹配常规炼钢厂房的轨道基础承载能力，不需要对现有厂房轨道做大规模改造即可适配安装。车体上预留的钢包定位销接口，可适配对应吨位的通用钢包支腿结构，不需要对现有钢包做额外改造即可实现兼容，降低了产线适配的改造成本。走行机构的维护空间在设计时做了预留，轮组、减速电机等易损部件均可在轨道旁完成拆卸更换，不需要将整车吊离轨道，大幅降低了设备维护的时间成本，适配冶金车间连续生产的作业节奏。
