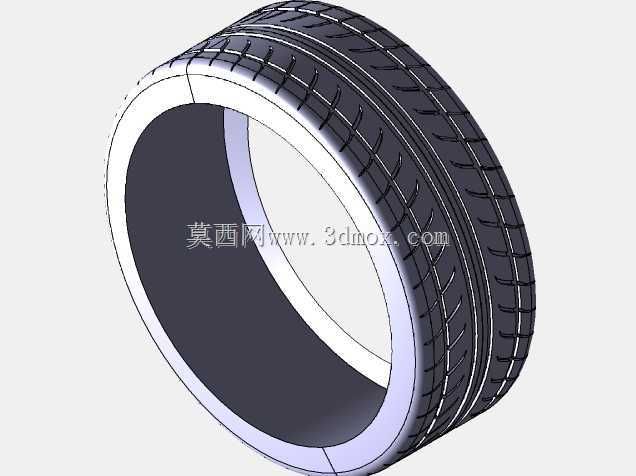

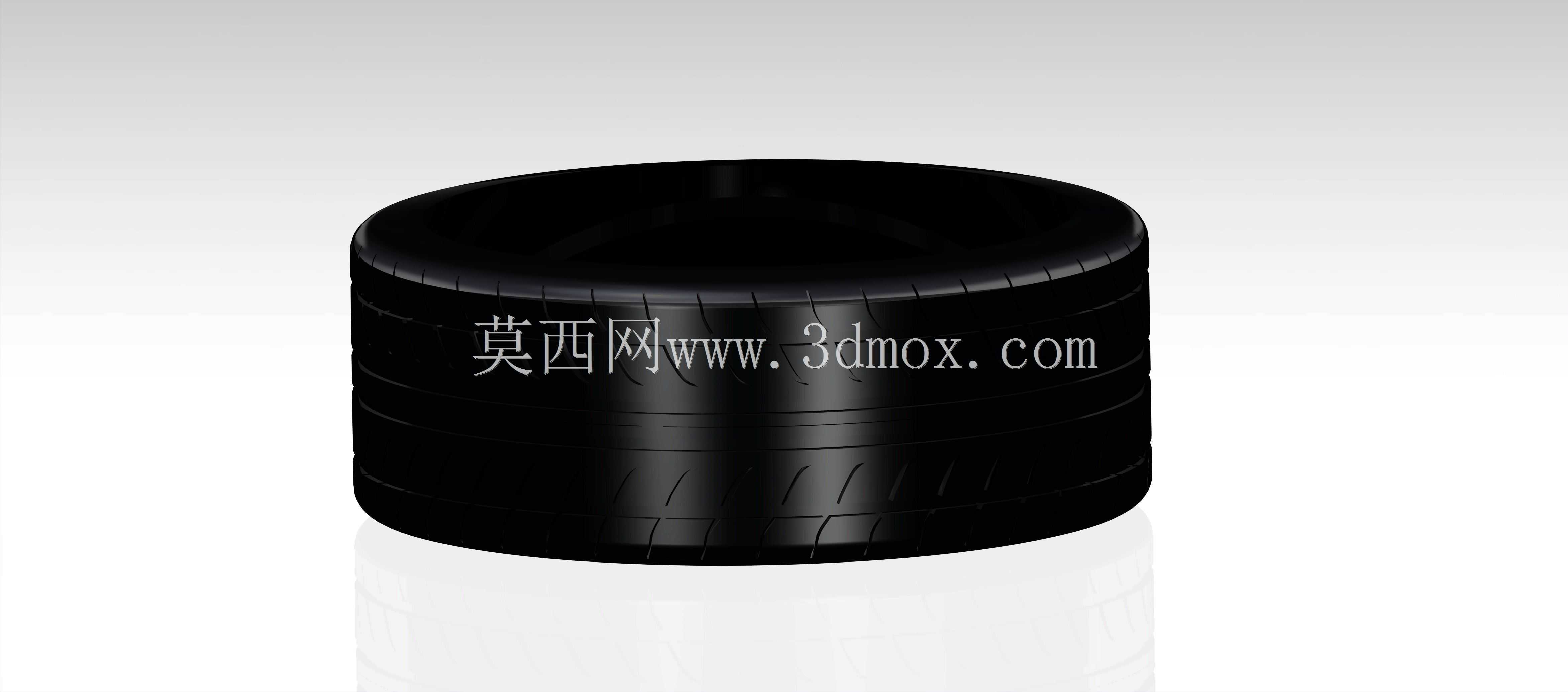

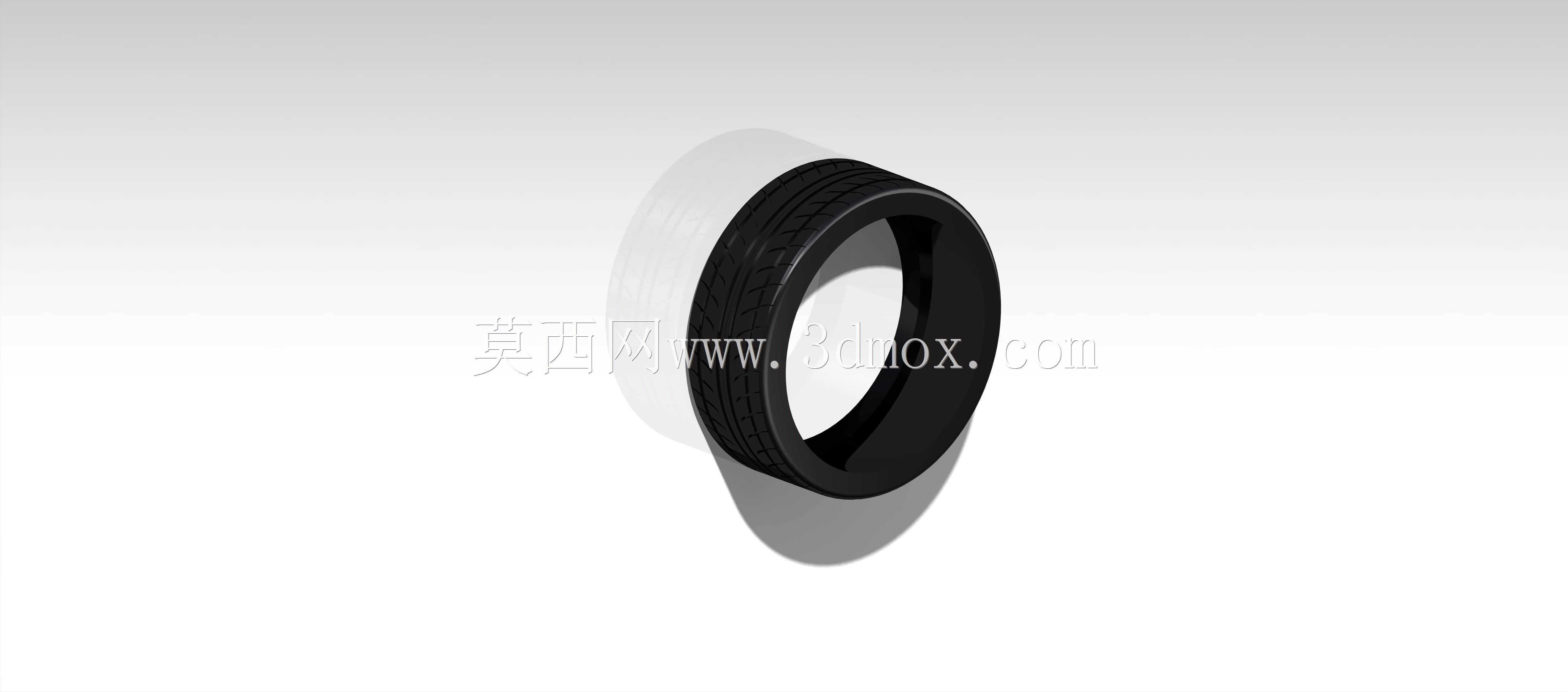

乘用车基础橡胶轮胎三维结构设计

　　日常做整车底盘行走系统匹配时，轮胎是最先需要确认边界的部件之一，这个基础橡胶轮胎的三维结构，完全围绕量产乘用车的常规安装需求搭建，没有做夸张的改装胎纹或者赛用特殊结构，适配普通家用轿车、城市SUV的常规行走场景，不管是做整车总布置的干涉校核，还是做底盘悬架的运动仿真，都能直接调用匹配安装位。从实际装车的功能逻辑来看，这个轮胎的结构完全贴合民用车辆的使用需求：胎面的纵向主排水沟做了连续贯通设计，横向胎纹的深度控制在常规民用胎的合理区间，既保证日常铺装路面行驶的抓地力，也能在湿滑路面快速排走胎面与路面之间的积水，避免水滑现象；胎侧的厚度做了梯度设计，靠近胎圈的位置加厚处理，应对日常行驶中路肩剐蹭、路面小碎石冲击的工况，

　　靠近胎面的胎侧区域做了适度的薄化处理，保证行驶过程中胎侧的形变量符合悬架调校的缓冲需求，过滤路面细碎颠簸。做这个模型的结构设计时，最先敲定的是胎圈与轮毂的配合边界，胎圈的内径严格匹配常规16寸乘用车轮毂的安装止口尺寸，胎圈内部的钢丝圈结构在三维模型里做了隐含的安装基准预留，和轮毂装配时的过盈量完全符合量产装配的工艺要求，不需要额外调整配合公差就能完成虚拟装配；胎体的帘布层结构在三维建模时做了分层的曲面预留，不管是后续做轮胎的有限元受力分析，还是做爆胎工况的仿真模拟，都能直接提取各层结构的曲面做网格划分，不需要重新重构胎体内部结构。从安装边界的尺寸来看，这个轮胎的断面宽度、扁平比都对应常规民用家用车的常用规格，

　　轮胎安装到轮毂之后的整体外径，和常规家用车的轮拱空间预留量完全匹配，做整车总布置时，转向过程中轮胎与轮拱内衬、悬架摆臂、减震器的间隙校核可以直接用这个模型完成，不需要额外缩放调整尺寸；胎面的接地印痕形状在建模时参考了实际轮胎的接地压力分布，胎面中心区域的弧度做了微调，保证车辆静止停放时胎面接地压力均匀分布，避免长期停放造成胎面局部变形失圆。很多新手做底盘建模时容易忽略轮胎的动态形变量，这个模型在胎侧的结构设计上预留了动态变形的尺寸余量，车辆满载、过减速带、极限转向时的轮胎压缩量对应的外形变化，都可以通过调整胎侧曲面的参数快速模拟，不需要重新搭建轮胎的变形模型；胎纹的细节设计没有做过度的细碎结构，既保留了民用轮胎的真实胎纹特征，

　　也控制了模型的曲面数量，做大型整车装配时不会因为单个轮胎模型占用过多的系统资源，影响整体装配的运行流畅度。在实际的工程应用场景里，这个轮胎模型除了用于整车总布置的装配校核，还可以用于轮胎生产企业的前期方案评审，胎面花纹的排布、胎侧的标识区域预留都做了对应结构，后续添加品牌标识、规格参数标识时可以直接在预留的平面区域贴图或者做凸起特征，不需要重新调整胎侧曲面；做汽车维修教学的三维演示课件时，这个模型的结构分层清晰，可以单独拆分胎面、胎侧、胎圈、内部帘布层的结构，直观展示轮胎各部分的功能与装配关系，不需要额外做结构拆分处理。
