多用途导轨式电气接线端子排结构

　　在低压电气柜、工业控制柜、分布式IO接线模组的现场布线场景里，这类集成式端子排是整柜布线效率与后期运维便利性的核心影响部件，不同于单颗独立拼接的普通接线端子，这款结构在设计之初就兼顾了纯接线导通、断路器模块集成、二极管元件搭载三类使用需求，不需要在柜内额外预留独立元件的安装空间，能大幅压缩柜内走线的排布长度，减少不同元件间的转接接线点，降低线路虚接的故障概率。

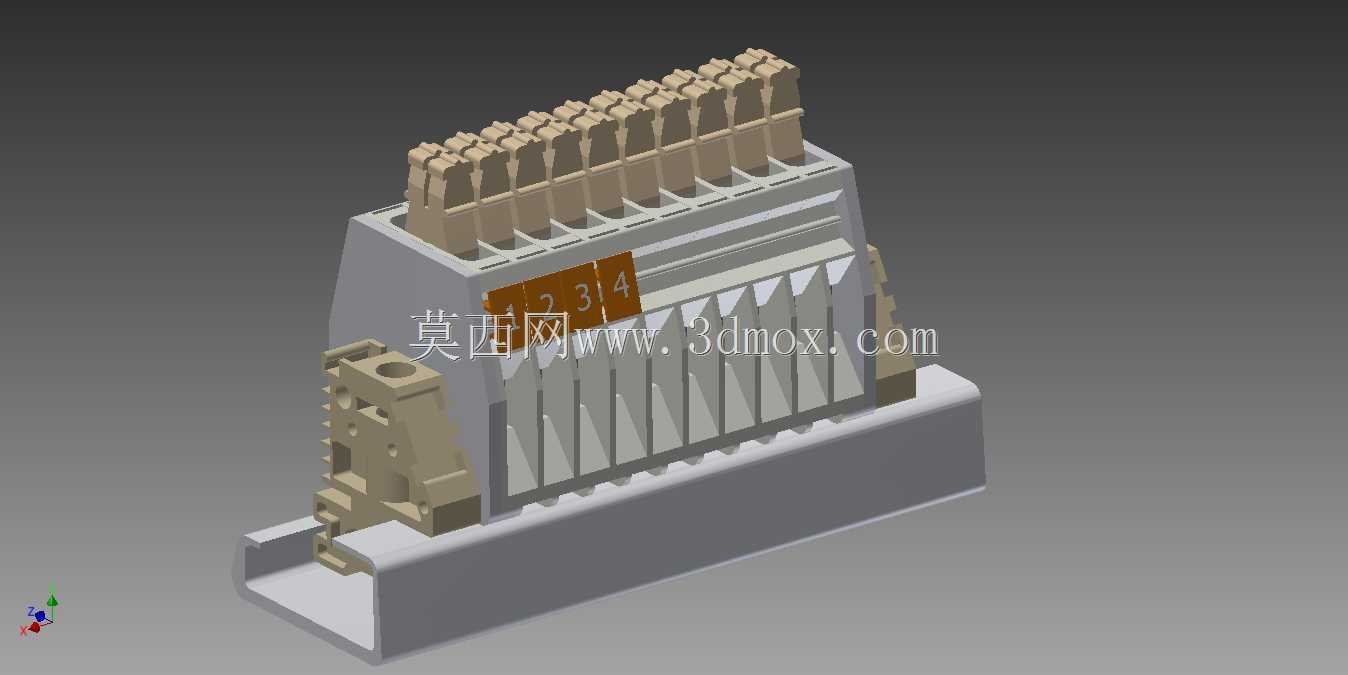

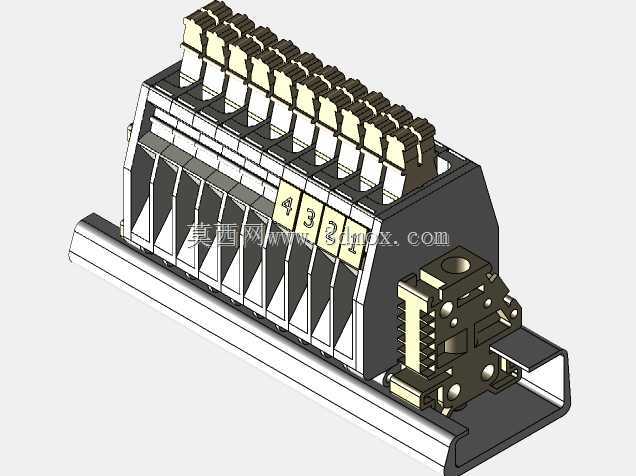

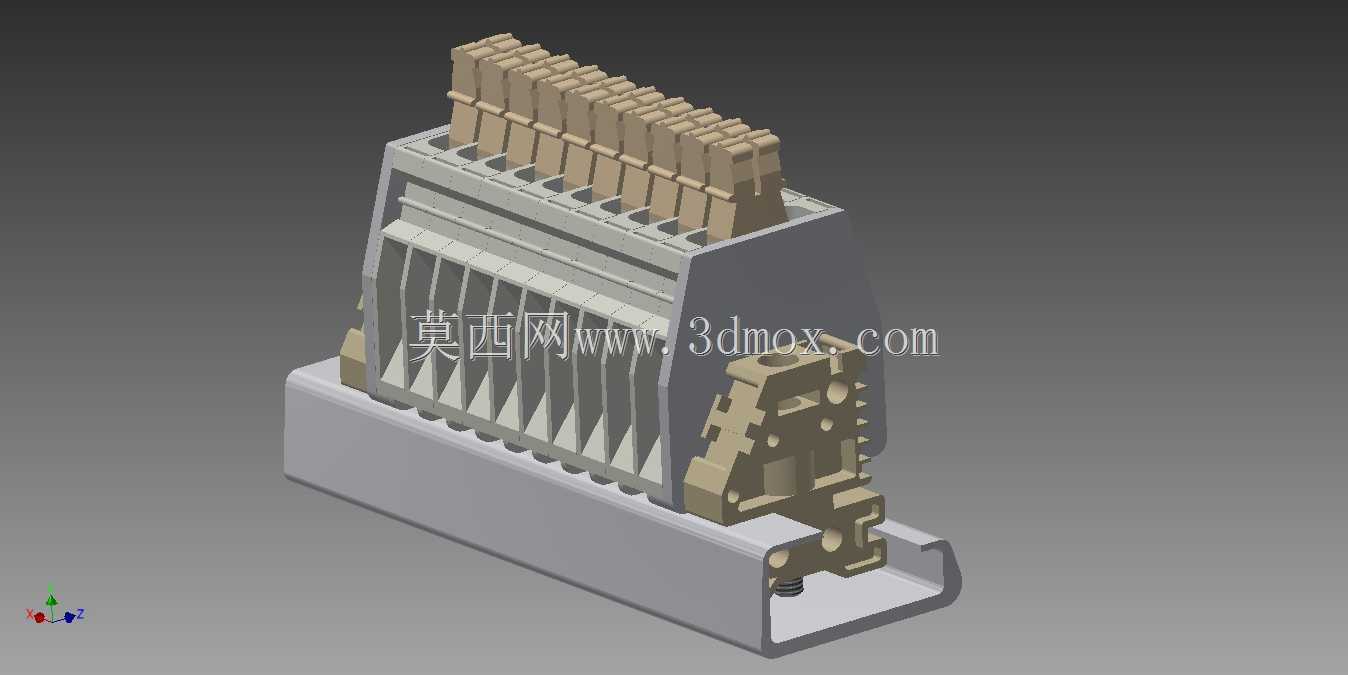

　　从实际安装边界来看，这款端子排采用标准DIN导轨卡扣结构，底部的卡槽适配行业通用的35mm宽度电气安装导轨，不需要额外打孔固定，整排组件的总宽度根据接线位数可灵活拼接，单组基座的深度控制在62mm以内，高度方向从导轨安装面到端子顶部的总尺寸为78mm，完全适配常规深度的低压控制柜内部安装空间，不会出现柜门关闭干涉、线槽走线遮挡的问题。端子的接线端采用笼式弹簧压接结构，适配0.5-6平方毫米的多股铜芯导线，压接位置的弹片经过应力释放处理，长期在-20℃到80℃的柜内环境下工作不会出现压接力衰减，避免导线松脱引发的供电或信号中断问题。

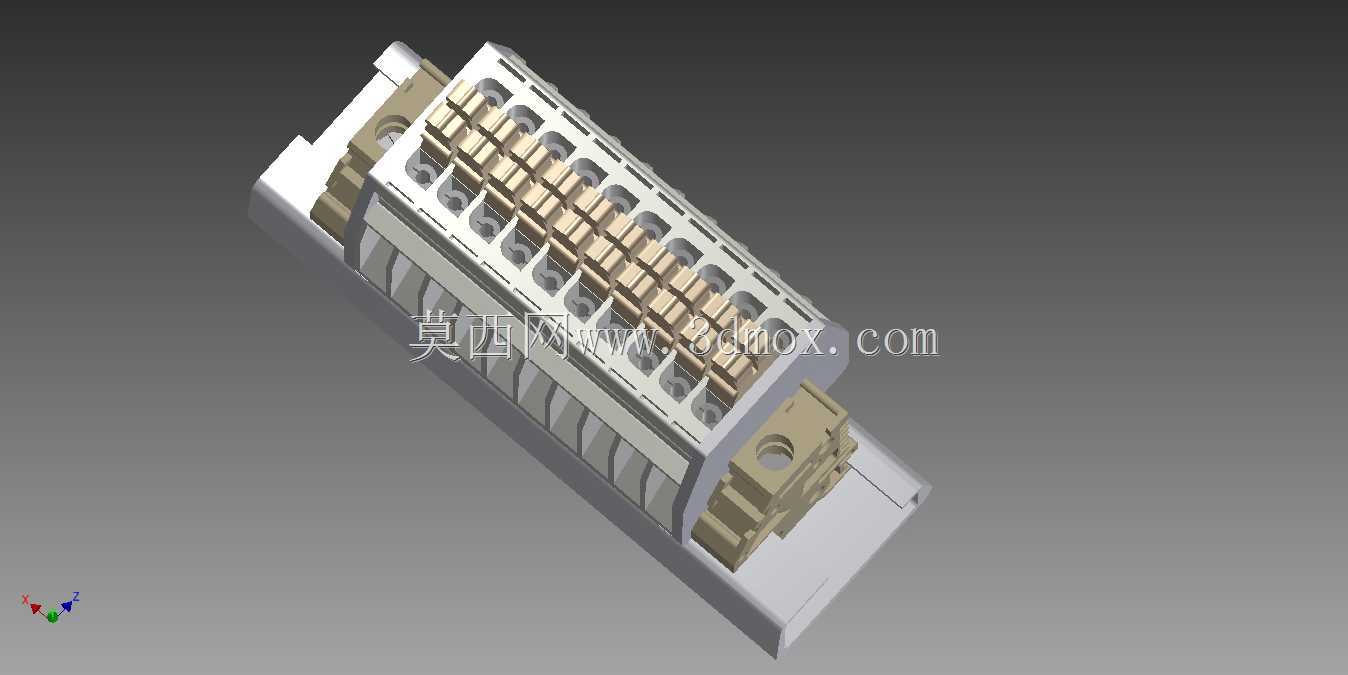

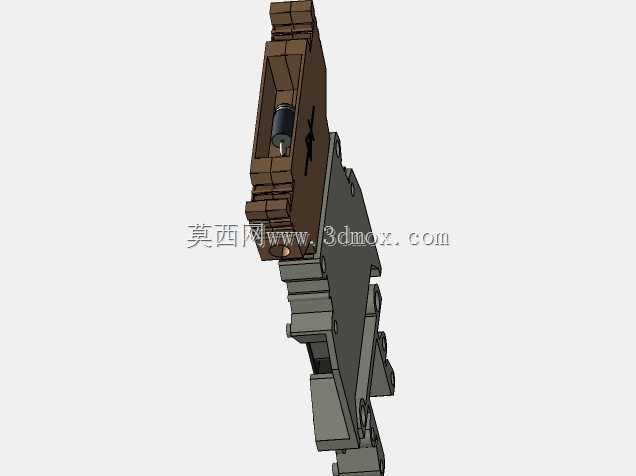

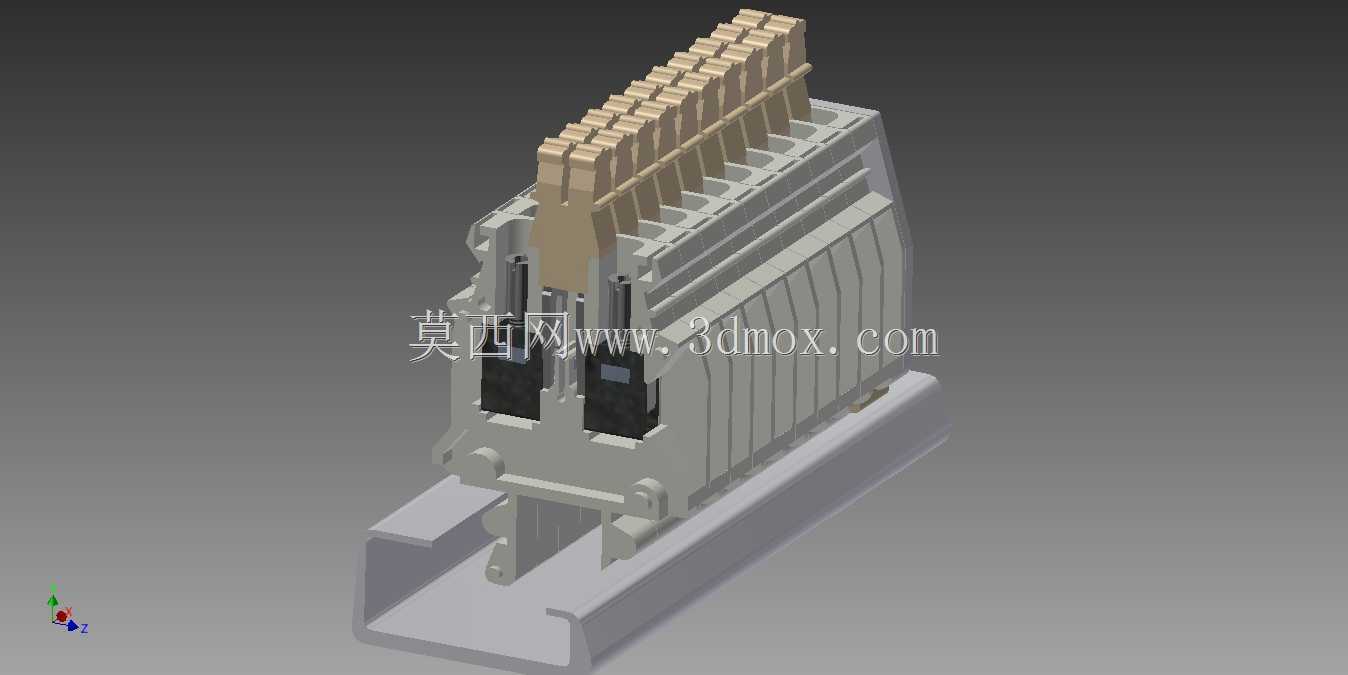

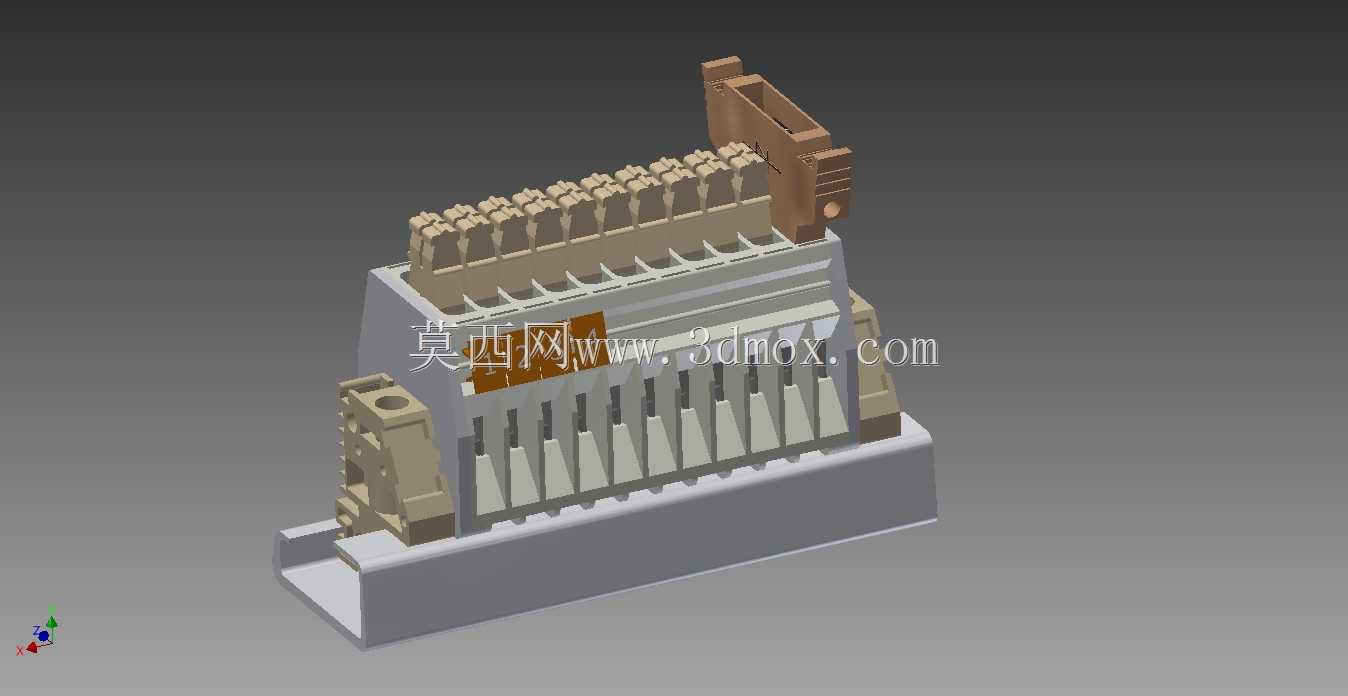

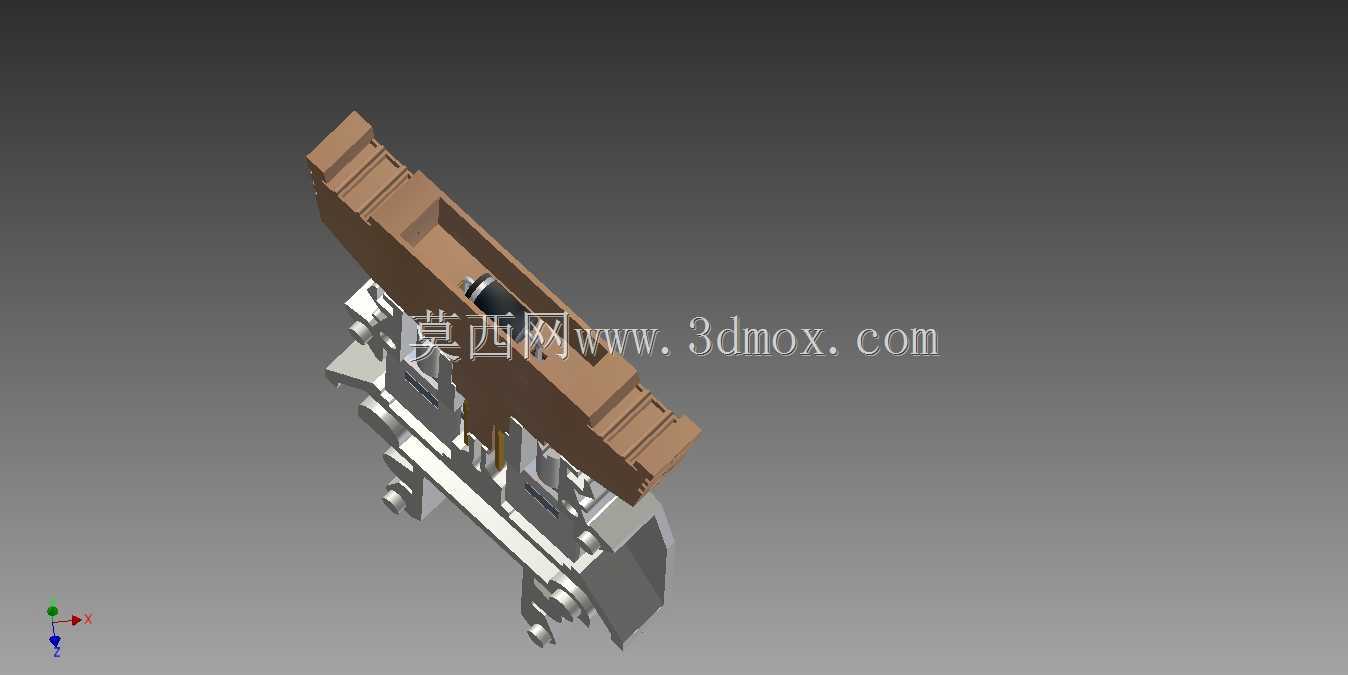

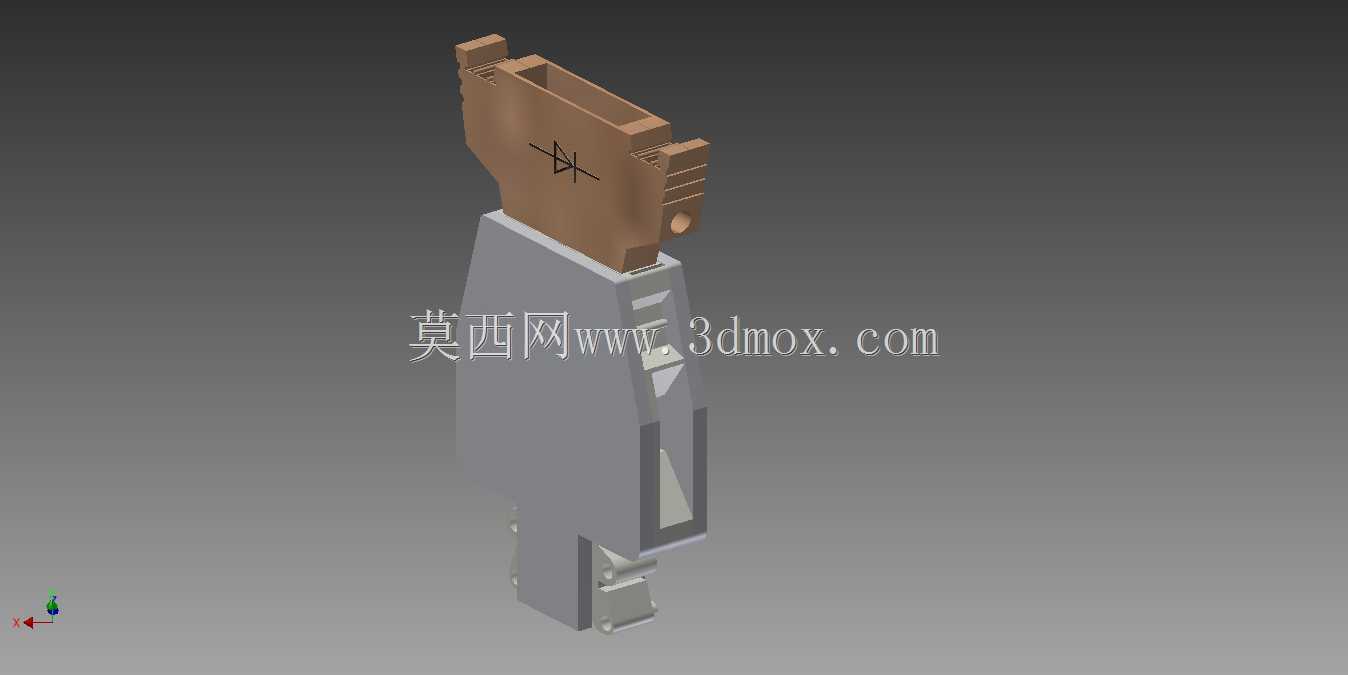

　　结构设计上，这款端子排采用分层式布局，最下层为导轨安装基座，基座内部预留了统一的汇流排安装槽，可根据需求选配不同载流量的铜质汇流条，实现同电位端子的快速短接，不需要额外搭配短接片；中间层为功能扩展区，既可以直接作为普通接线位的导体容纳腔，也可以替换插入微型断路器模块，实现单路回路的过流、短路保护，还能加装二极管支架，在需要续流、防反接的直流回路里直接搭载二极管元件，不需要在回路中额外串联独立的二极管元件，减少柜内的零散元件数量。最上层为接线操作层，每个接线位对应独立的操作孔，用标准一字螺丝刀即可压下弹片完成导线插拔，相邻接线位之间设置了绝缘隔筋，爬电距离满足低压电气的6mm安全要求，即使在潮湿、多粉尘的工业现场，也不会出现相邻端子间的拉弧、短路问题。

　　从实际使用场景出发，这类集成式端子排特别适合中小型设备的控制柜批量布线，比如小型自动化生产线的控制站、光伏组串的汇流接线柜、楼宇配电的末端回路箱，在这些场景里，柜内空间通常比较紧凑，接线点位密集，后期运维时需要快速排查回路故障，这款端子排的模块化设计可以单独更换某一位的功能模块，不需要拆除整排接线，当某一回路的断路器损坏、二极管击穿时，只需要拔出对应位置的功能模块替换即可，不用松开相邻端子的接线，大幅缩短故障停机的维修时间。

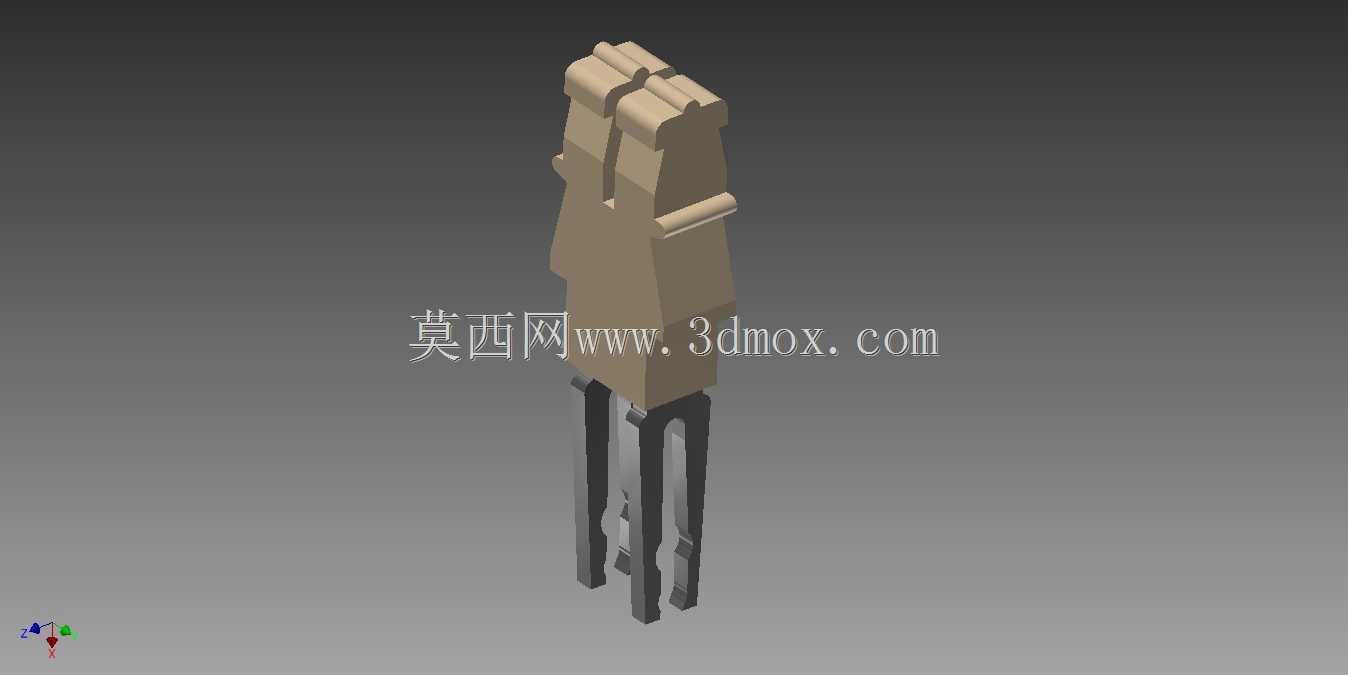

　　建模过程中需要特别注意几个配合公差：底部导轨卡扣的弹性臂厚度控制在1.2mm，卡扣与导轨的配合间隙留0.3mm，既保证安装时能顺利卡入导轨，又不会出现整排端子在导轨上滑动移位的问题；中间功能模块与基座的插接配合采用燕尾槽导向，配合面的公差取H7/g6，插拔时的阻尼感适中，不会出现模块松脱，也不会因为配合过紧导致更换时难以拔出；上层接线位的弹片安装槽尺寸需要匹配选定的标准弹簧端子零件，槽内设置定位凸点，避免弹片在多次压接操作后出现移位，导致压接导线接触不良。另外，所有绝缘部件的边角都做了R1以上的圆角处理，避免安装操作时划伤施工人员的手部，端子表面的标识槽预留了10mm宽度，可粘贴线号标识，方便后期运维时快速识别回路编号。
