滚花空心定位销结构设计方案

　　做精密装配结构设计的工程师，大多遇到过销定位的痛点：光面压入销在频繁拆装的工位容易松脱，过盈量太大又会拆不下来甚至顶裂薄壁安装孔，实心销重量冗余在轻量化要求高的组件里还会增加不必要的负载。这款滚花空心定位销的设计，刚好针对这些现场常见问题做了针对性优化。

　　先从实际应用场景说起，这类定位销最常用在消费电子组装治具、小型机电产品壳体拼接、注塑件预埋定位、3C产品精密模组装配这些工位，尤其是需要反复拆装维护、安装基材是铝合金、工程塑料这类硬度不高的薄壁件的场景，优势比普通光面圆柱销明显很多。很多治具设计新手一开始会选标准GB/T119的圆柱销，结果压入PC材质的治具板之后，拆个两三次孔就磨圆了，定位精度直接掉到0.1mm以上，换这种滚花结构的销子，滚花的齿牙会轻微嵌入安装孔壁，不需要太大的过盈量就能获得足够的防转、防脱出阻力，不会因为反复插拔磨损失去定位能力。

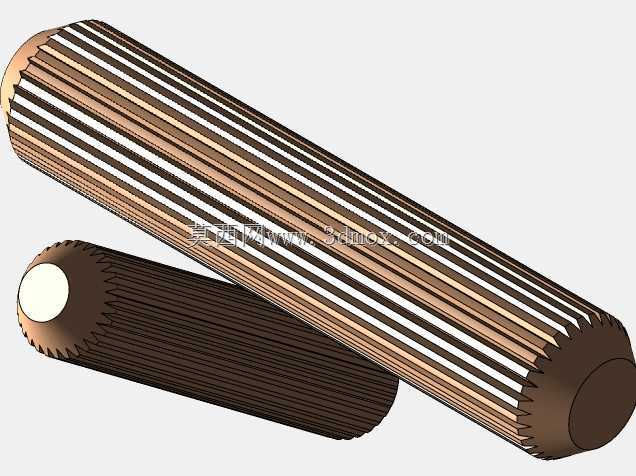

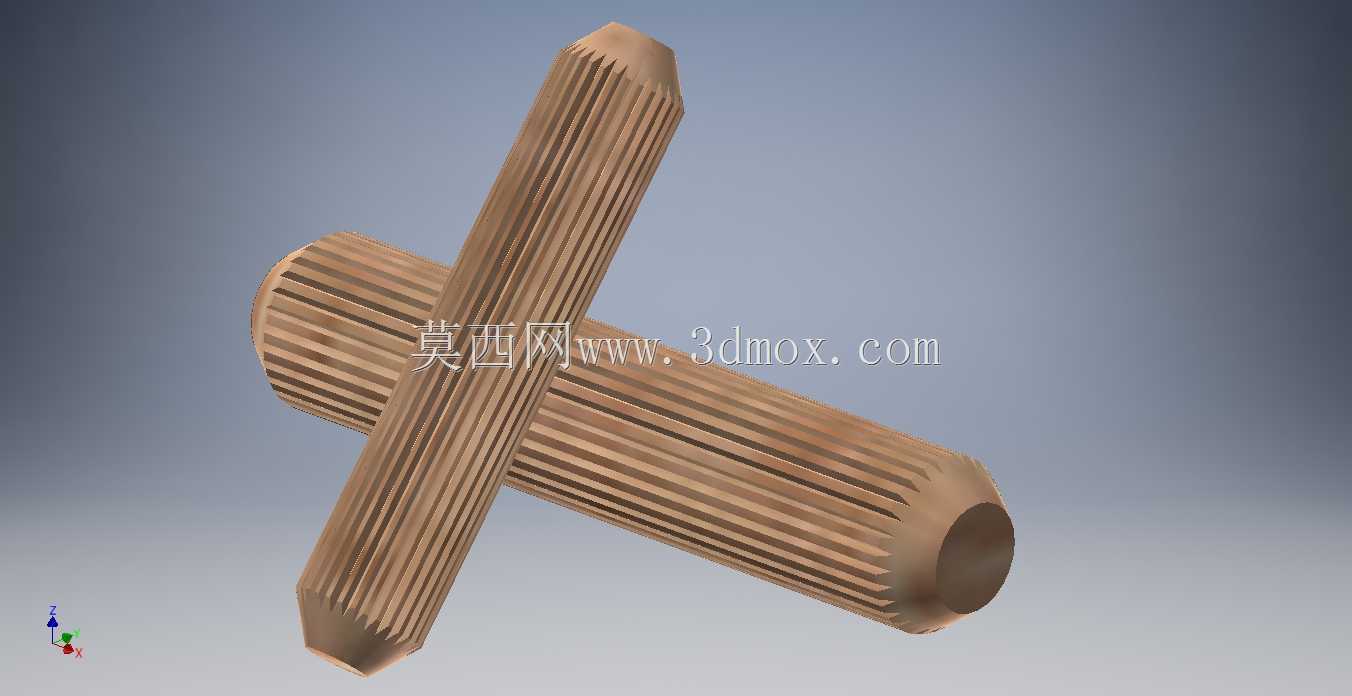

　　从功能特性上拆解，首先是空心结构的设计，别小看这个中心通孔，一方面它把同外径实心销的重量降低了60%以上，在需要布置几十上百个定位销的大型治具上，整体减重效果很明显；另一方面空心结构给压入过程提供了形变余量，压入安装孔的时候，销壁可以有微小的向内收缩变形，不会像实心销那样硬挤孔壁，把薄壁安装件撑裂，尤其是在壁厚只有1-2mm的注塑件、压铸件上用的时候，这个特性非常关键，很多新手踩过的压裂壳体的坑，换空心销就能避开。然后是外圆的直纹滚花设计，这里选直纹而不是网纹，是考虑到压入的时候的导向性，直纹的齿向和压入方向一致，压入阻力比网纹小30%左右，不需要太大的压入力就能装到位，同时滚花的齿牙嵌入孔壁之后，能提供足够的周向防转力，不会出现销子在孔里跟着被定位件转动的情况。销的两端做了小角度的倒角导向，不管是从哪一端压入，都能快速对准安装孔，不会出现压偏刮伤孔口的问题，倒角角度控制在15度左右，既保证导向性，又不会因为倒角太长减少有效定位配合长度。

　　再讲设计思路里的细节考量，滚花的齿距和齿高是经过匹配的，针对常用的安装孔公差H7的设计，滚花的大径比安装孔公称尺寸大0.02-0.03mm，小径和安装孔公称尺寸一致，这样压入的时候，只有滚花的齿尖部分接触孔壁，压入力适中，同时齿尖嵌入孔壁的深度大概在0.01-0.015mm，既不会因为嵌入太深导致拆不下来，也不会因为嵌入太浅起不到防松作用。空心的壁厚设计也有讲究，太薄的话压入的时候容易出现销子弯折变形，太厚的话失去了空心结构的形变优势，针对常用的3-8mm外径的规格，壁厚控制在外径的1/8左右，既能保证销本身的刚性，满足定位精度要求，径向形变量又刚好适配压入时的收缩需求。销的端面做了平端处理，没有做尖端或者圆弧端，是因为平端在压入的时候受力均匀，不会出现压偏的时候尖端崩裂的问题，同时平端也方便后续用顶杆从空心孔里把销子顶出来，拆装维护的时候非常方便，不需要做专门的拔销工具，拿个对应直径的顶杆从对面捅就能拆下来。

　　关于外形尺寸和安装边界，这类销的常用外径覆盖3mm到10mm的区间，长度可以根据安装板的厚度做匹配，一般有效配合长度是外径的1.5-2倍就足够保证定位精度，太长的话反而会增加加工成本和压入难度。安装的时候需要注意，两个定位孔的间距公差要控制在±0.02mm以内，避免过定位导致装配困难，因为滚花销的定位精度可以做到0.01mm以内，如果孔距公差太大，压入的时候会产生很大的内应力，甚至把安装件顶变形。安装孔的加工不需要太高的粗糙度，Ra3.2就足够，因为滚花齿会轻微嵌入孔壁，不像光面销需要Ra1.6的粗糙度才能保证配合精度，这也降低了安装孔的加工成本。如果是用在经常需要拆卸的工位，建议安装孔做通孔设计，方便从背面顶出销子，如果是盲孔的话，要注意孔的深度比销的长度大0.5mm以上，避免销子压到底之后孔底憋气，导致销子装不到位。另外这种空心销还可以兼做气路或者走线的通道，在小型气动治具里，销子中心孔可以走压缩空气，不需要额外布置气管，在紧凑的结构里能节省很多安装空间，这也是很多结构工程师喜欢用这类空心定位销的原因，一物多用，简化整体结构。

　　实际选型的时候还要注意使用场景的负载，如果是承受较大剪切力的定位场景，要选壁厚稍大的规格，保证销的剪切强度满足要求，如果只是做轻载的定位防呆，选标准壁厚的就足够。滚花的长度不需要做满整个销的长度，一般在销的两端各做1/3长度的滚花就足够，中间部分可以做光面，这样既能保证两端压入之后的防松效果，中间光面部分和被定位件的孔配合，还能提高定位的导向性，压入的时候更顺畅。很多小厂做的这类滚花销会把滚花做满整个长度，看起来防松效果更好，实际上压入的时候阻力太大，很容易把塑料孔撑裂，反而不好用，这也是设计的时候需要避开的误区。
