Phoenix切割机UK5-MTK型刀具连接结构

　　在工业切割设备的电气与执行端衔接环节，这类连接结构的可靠性直接决定设备运行的稳定性，Phoenix旗下UK5-MTK型刀具连接组件，主要应用于自动化切割设备的刀具模块与控制回路的接驳场景，常见于金属型材切割、线束裁切等设备的刀架安装位，承担信号传输、机械定位双重作用。从实际使用场景来看，这类连接结构需要适配切割机高频往复动作的工况，既要保证接线端的接触稳定性，避免设备运行中出现信号中断导致的刀具动作错位，也要兼顾安装维护的便捷性，产线运维人员更换刀具模块时可以快速完成接驳，减少停机等待时间。从功能特性上看，该结构采用导轨卡装式设计，主体基座适配标准DIN导轨安装尺寸，侧边的卡扣结构可以直接卡入导轨卡槽，不需要额外的固定螺丝，

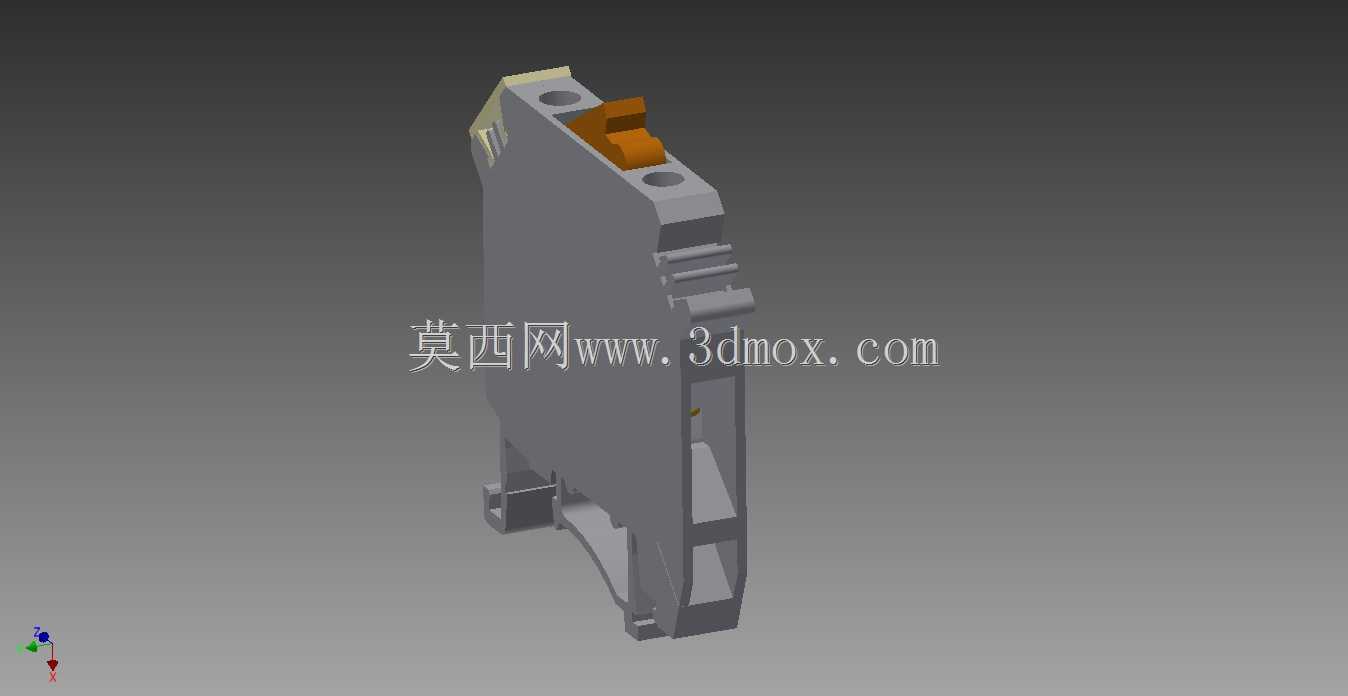

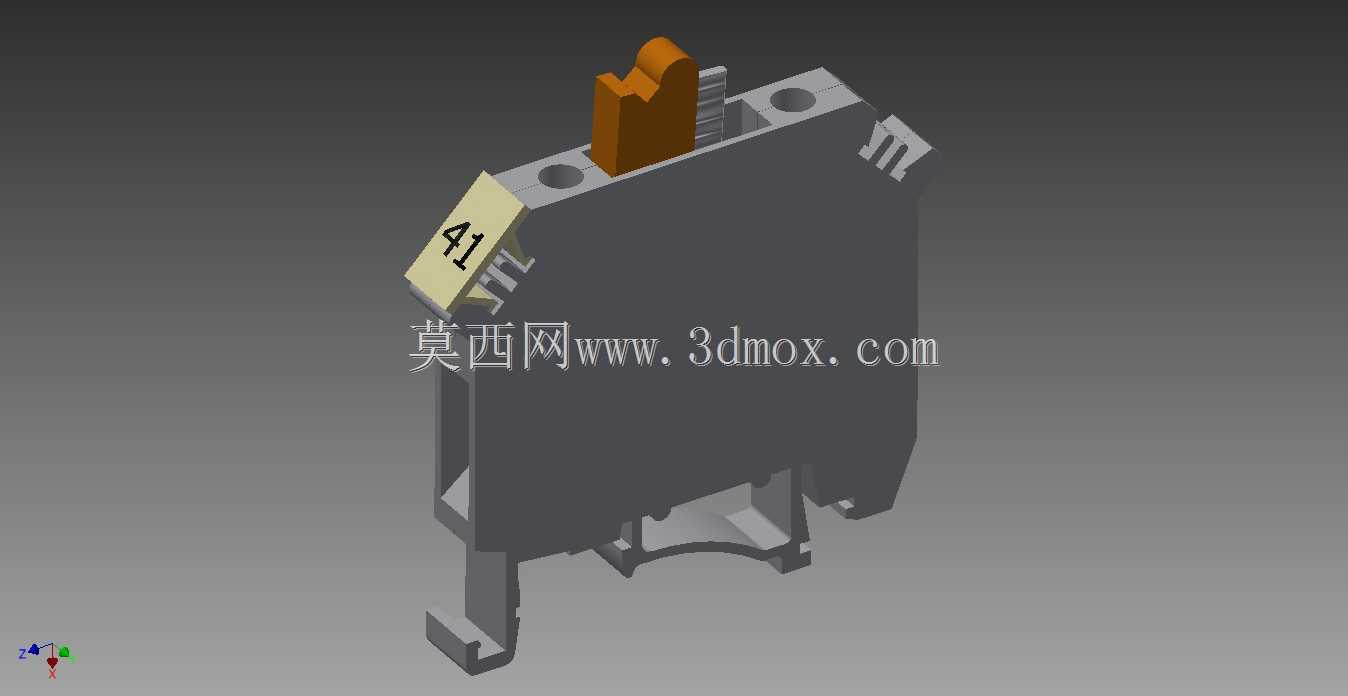

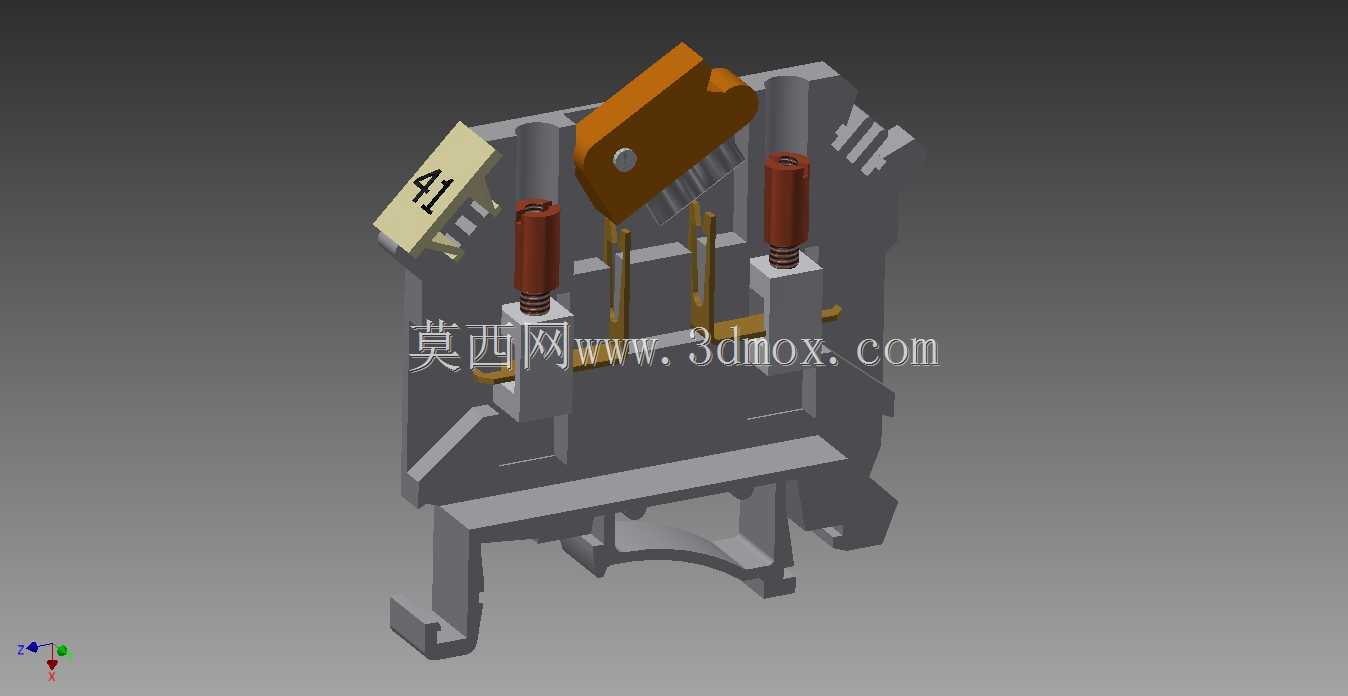

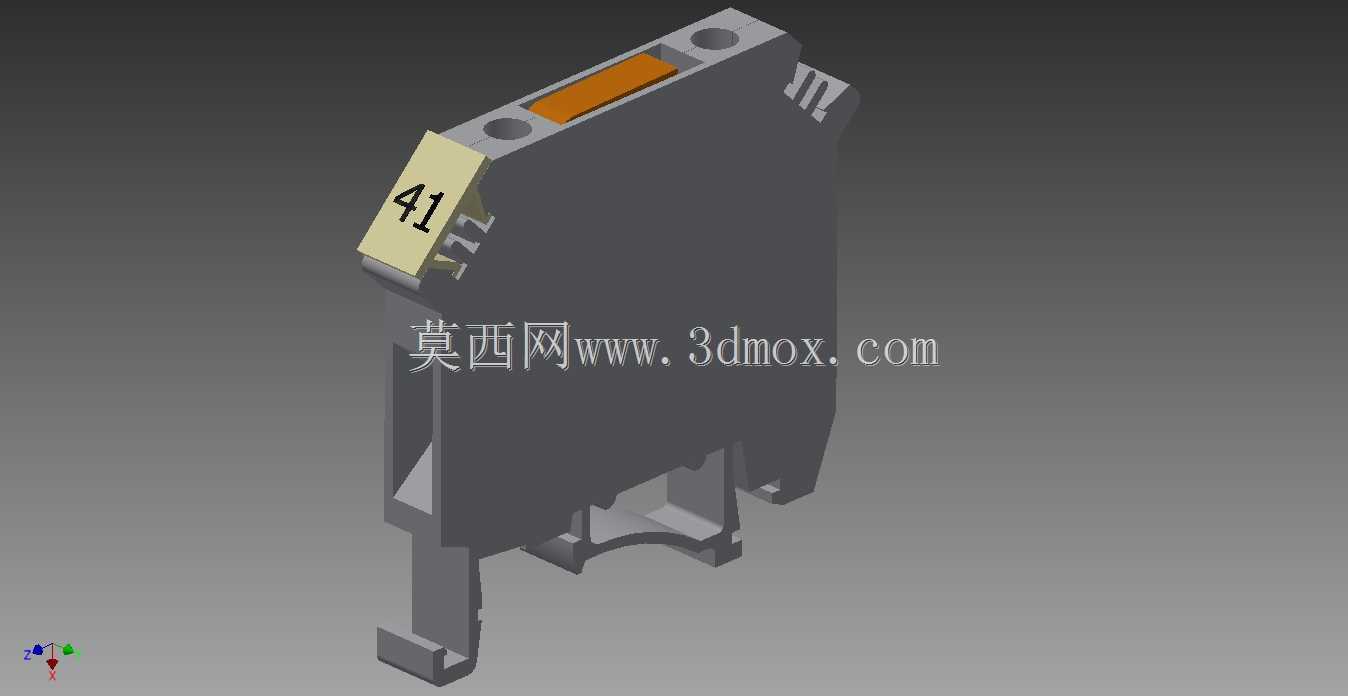

　　安装时只需要对准导轨按压即可完成基座固定，拆卸时拨动侧边锁扣就能快速取下，适配车间内快速换型的生产需求。顶部的橙色操作拨件是接线锁紧机构的操作端，接线时拨开拨件即可将导线插入接线孔，松开拨件后内部的弹片结构会自动压紧导线，相比传统螺丝锁紧的接线方式，不需要额外工具，接线效率更高，同时弹片的恒压力设计可以避免设备长期振动导致的接线松动问题，适配切割机运行时的持续振动工况。从设计思路层面拆解，该结构在布局上做了分区优化，基座上的两个圆形安装孔是备用螺丝固定位，当应用在振动幅度更大的重型切割设备上时，可以额外加装螺丝进行二次固定，兼顾不同工况的安装需求；侧面的标识位可以直接打印接线编号，方便运维人员排查线路时快速识别对应回路，

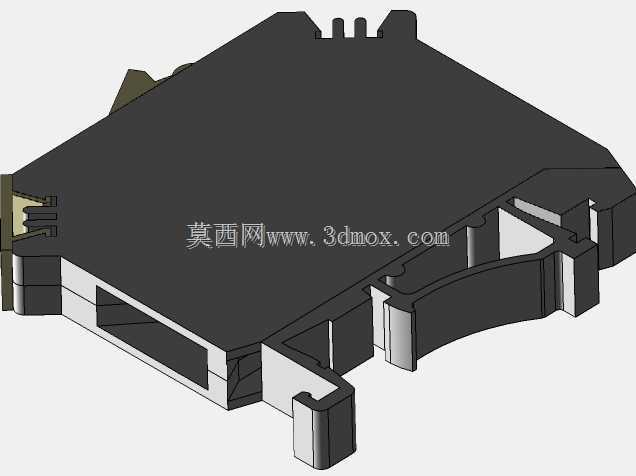

　　减少错接风险。结构上的限位凸起与卡槽做了公差配合设计，多个同型号组件并排安装在导轨上时，可以通过侧边的凹凸卡位实现相邻组件的紧密拼接，不会出现安装间隙不均、排列歪斜的问题，保证柜内布线的整齐度。关于安装边界尺寸，该组件的宽度适配标准端子排的安装间距，单组组件占用导轨长度不超过12mm，并排安装时的累计尺寸可以根据实际接线回路数量灵活调整，基座底部的卡槽深度适配35mm标准DIN导轨，安装后基座与导轨的贴合间隙控制在0.2mm以内，避免设备运行时组件出现晃动。接线端适配的导线截面积覆盖0.5-2.5平方毫米的多股铜芯线，满足切割机控制回路的电流传输需求，接线孔的入口做了倒角导向设计，导线插入时不会出现铜丝散丝的问题，

　　降低接线不良的概率。在实际选型应用中，这类连接结构不仅可以用于切割机的刀具模块连接，也可以通用在其他工业设备的控制回路接线场景，只要安装导轨规格、接线参数匹配即可替代同类型端子产品，结构上的防呆设计可以避免接线时的正反插错问题，组件的绝缘外壳采用阻燃工程塑料材质，满足工业电气设备的阻燃等级要求，即使设备出现短时过载升温，外壳也不会出现熔融引燃的风险。结构内部的导电件采用铜质镀锡工艺，既保证导电性能，也能避免长期使用出现氧化锈蚀导致的接触电阻增大问题，适配车间内多粉尘、少量切削油雾的使用环境，外壳的密封结构可以阻挡大部分粉尘进入接线腔，减少接触不良的故障概率。
