环形绕制TRAFO线圈结构设计

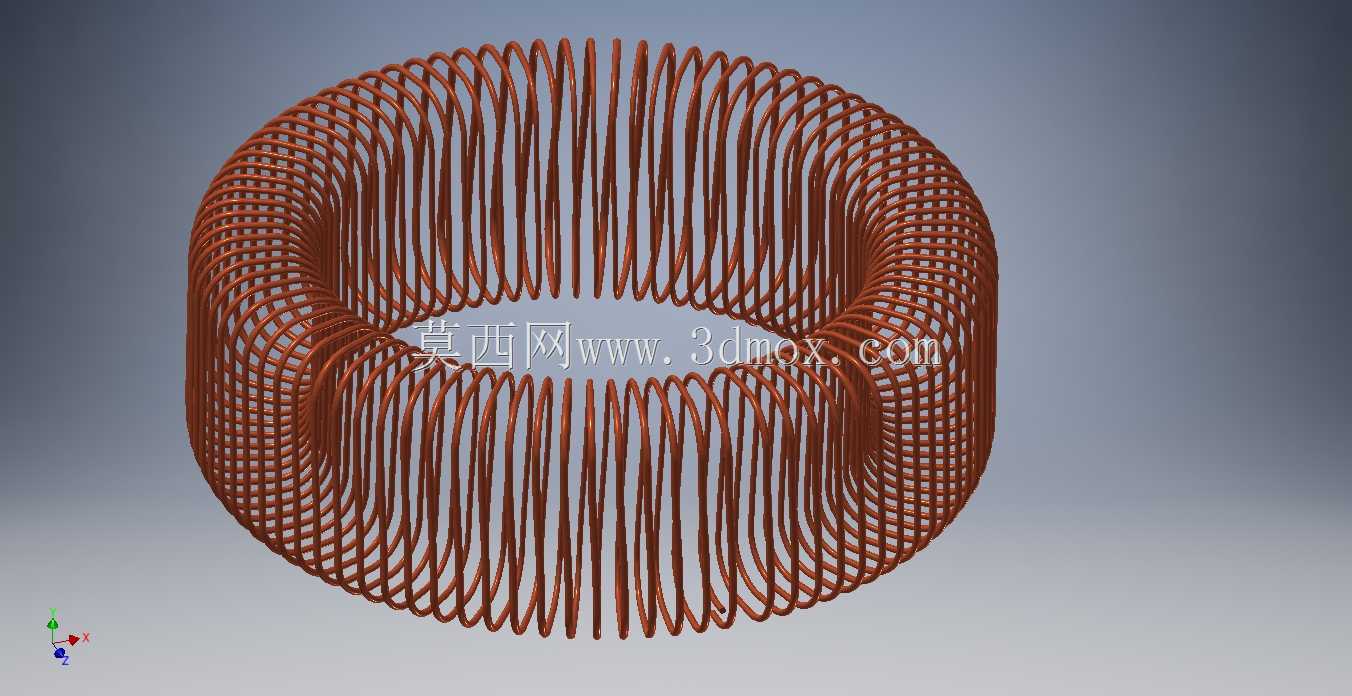

　　在电力电子变换、高频电源滤波、隔离信号传输这类场景里，环形绕组的电磁元件一直是绕不开的核心部件，这次的TRAFO线圈结构，就是针对环形磁芯的绕线工艺做的全参数化三维还原，能直接给绕线工序的工装设计、磁路仿真的模型导入、整机布局的干涉校验提供精准的数模支撑。很多刚接触电磁结构设计的工程师容易忽略绕线排布对器件性能的影响，总觉得只要匝数够、线径选对就满足要求，实际上环形线圈的层间排布、绕线张力带来的线匝贴合度、首尾出线的位置预留，不仅影响线圈本身的直流电阻、分布电容参数，还会直接决定后续装配时能不能顺利套入磁芯、能不能和周边的功率器件留出足够的电气安全间隙。这个线圈模型在构建的时候，完全还原了实际生产中的绕线轨迹：

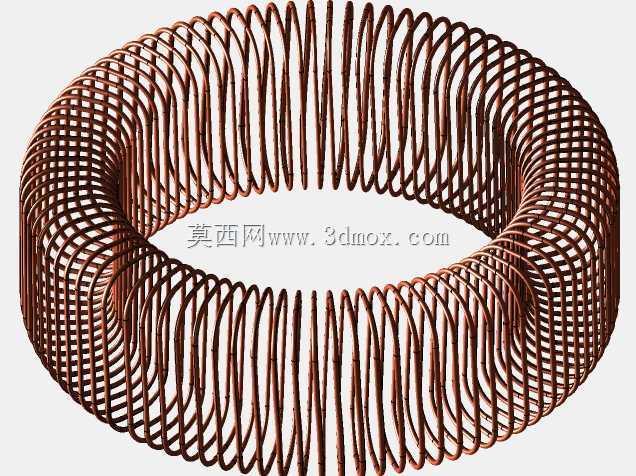

　　每一圈漆包线都沿着环形磁芯的圆周方向均匀排布，相邻线匝之间紧密贴合但没有出现模型层面的交叉穿模，层间绕制的递进角度也和实际自动绕线机的走线路径完全匹配，不会出现数模看着规整、实际生产绕不出来的脱节问题。从安装边界来看，整个线圈的环形轮廓完全贴合配套磁芯的外径尺寸，绕线完成后的整体厚度控制在磁芯窗口允许的范围内，不会出现绕线过厚导致磁芯无法装入配套固定骨架的问题；首尾出线端的位置特意做了平直段的延伸预留，方便后续工艺中做浸漆前的线头固定、焊片压接工序，不用在生产阶段再额外修剪线长或者调整出线角度。在实际设备应用里，这类环形线圈既可以作为工频隔离变压器的绕组，搭配不同导磁率的硅钢磁芯实现电压等级变换，也可以作为高频EMI滤波电路的共模电感绕组，搭配铁氧体磁芯抑制线路上的共模电磁干扰，不管是用在工业变频器的输入输出端、开关电源的滤波回路，还是精密测试仪器的信号隔离模块里，这种均匀绕制的环形结构都能比传统的E型、C型磁芯绕组获得更低的磁漏、更高的导磁效率，同时缩小器件本身的安装占用空间。做结构设计的时候要特别注意，这类绕线元件的三维数模不能只做外观示意，必须把每匝线的实际占位空间还原出来，很多工程师在做整机布局的时候，用简化的圆环模型代替实际线圈，结果实际装配时才发现绕线后的实际外径比简化模型大了几毫米，和周边的散热片、电容外壳发生干涉，不得不重新调整PCB布局或者更换器件型号，耽误项目进度。

　　这个模型里的每一段线体都按照实际选用的漆包线线径做了等直径建模，绕线形成的内孔尺寸完全匹配磁芯的外径公差，不管是做磁芯压装的应力仿真，还是做线圈浸漆后的热膨胀量校核，都能直接提取模型的几何参数做计算，不用再重新构建绕线结构。另外，绕线的排布方式特意参考了量产中常用的密绕工艺，线匝之间没有留多余的间隙，这样还原出来的模型重量、直流电阻参数都能和实际生产的样品保持一致，在做整机的重量配平、功耗核算的时候，数模给出的参考值误差能控制在工程允许的范围内。很多人觉得线圈这类元件属于标准件，直接选厂家的现成型号就行，但在很多定制化的电源设备里，标准型号的线圈要么电感量不匹配电路设计要求，要么安装尺寸不符合整机的紧凑布局需求，

　　这时候就需要工程师自行设计绕线参数，这时候精准的三维数模就能提前验证绕线方案的可行性，避免开模绕制之后才发现结构不兼容的问题。比如在做车载充电机的内部结构设计时，车内的安装空间非常紧凑，环形滤波电感的安装位置旁边就是高压线束和控制信号板，这时候如果线圈的绕线外径控制不好，要么离高压线束太近达不到安规距离要求，要么离信号板太近带来电磁干扰影响控制精度，用这个精准的绕线模型就能在设计阶段反复调整绕线匝数、排布方式，在满足电感量参数要求的前提下，把线圈的整体外形尺寸控制在预留的安装空间内，同时和周边器件留出足够的安全距离。还有在绕线工装的设计环节，这个数模能直接提取绕线的轨迹坐标，给自动绕线机的走线路径编程提供参考，减少工装调试的试错次数，绕线过程中也能根据模型里的线匝排布位置，设置合适的绕线张力参数，避免张力过大拉细线径、或者张力过小导致线匝松散的问题。
