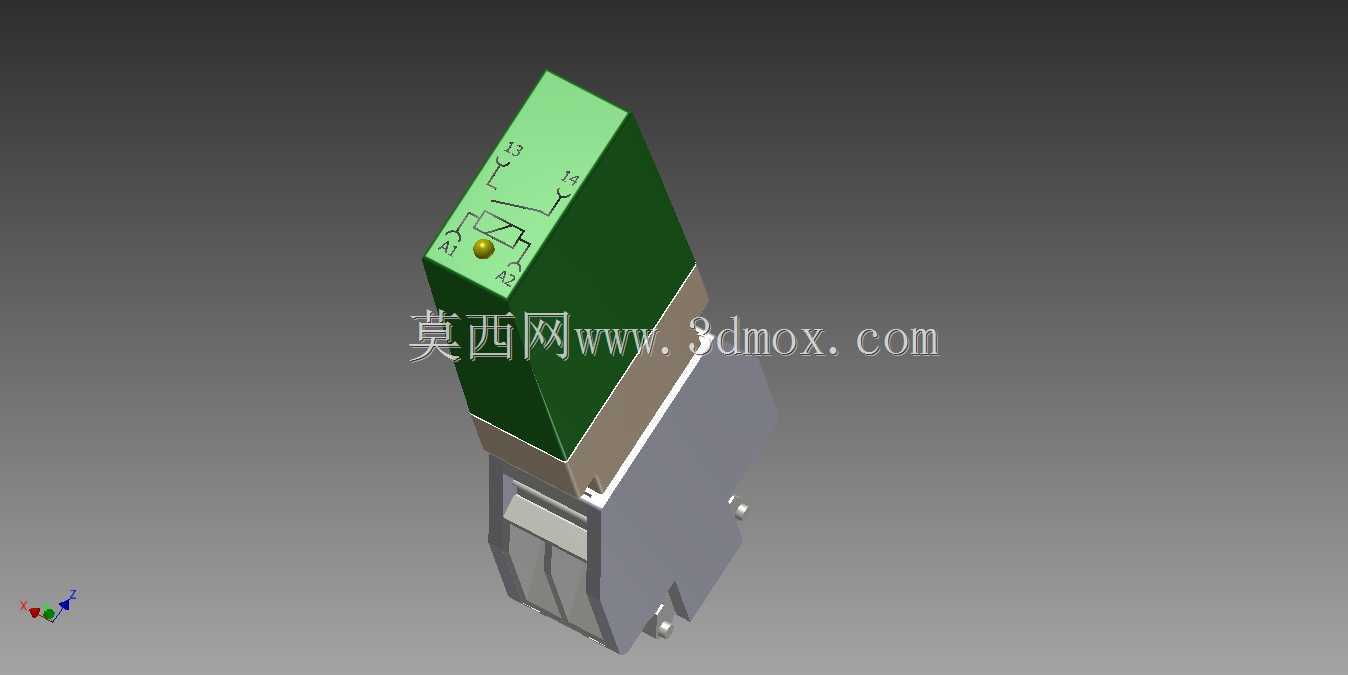

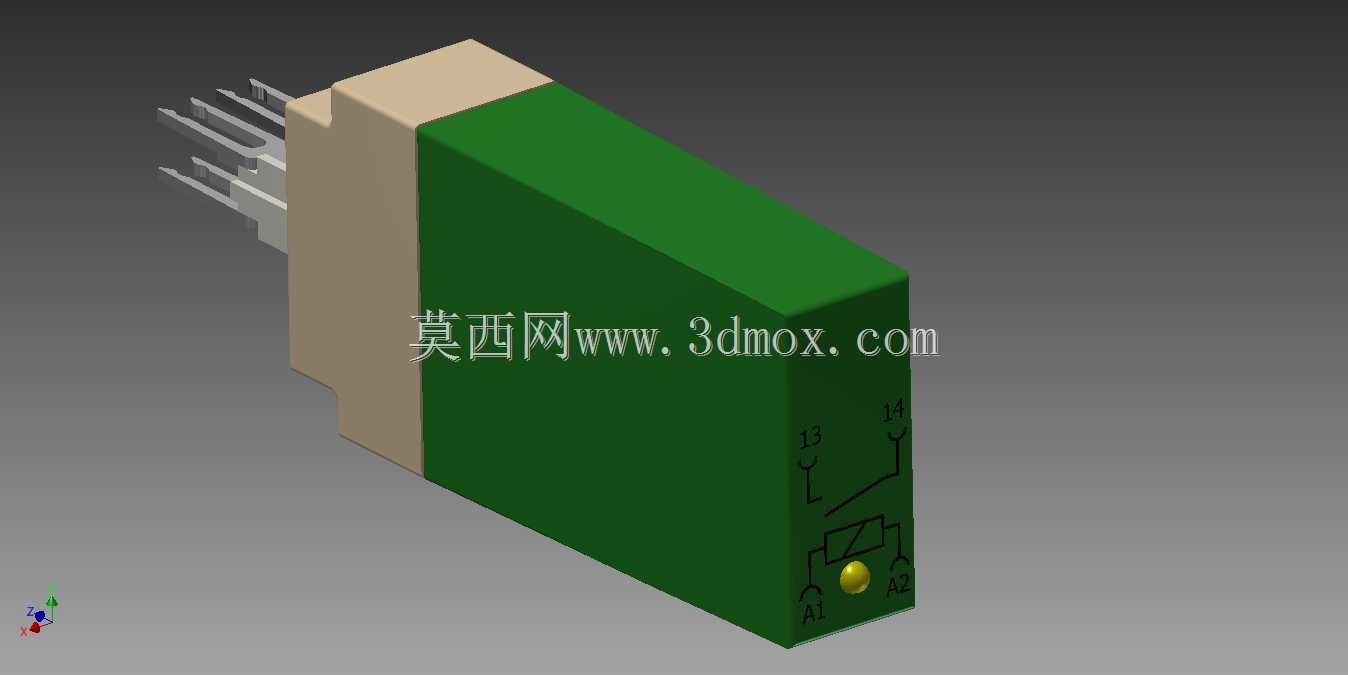

在工业自动化控制柜、分布式IO站点、设备信号转接回路的设计选型过程中,这类薄型插拔式继电器是电气回路里最常见的信号中转、小功率负载驱动元件,日常做三维布局时经常需要把这类元件的完整外形、安装边界、接插空间做进装配体,避免后期布线、装柜时出现干涉问题。从结构设计来看,这款继电器采用分体式组合结构,主体的绿色壳体部分是继电器的核心功能舱,内部封装了电磁线圈、触点簧片、灭弧结构,侧面直接丝印了触点回路的原理图、引脚编号标识,现场接线、排查故障时不需要额外翻查手册就能快速确认引脚定义,A1、A2是线圈供电引脚,13、14是触点的公共端与常开输出端,标识位置刚好在壳体可视侧面,装在导轨上之后视线无遮挡,能大幅降低现场接错线的概率。

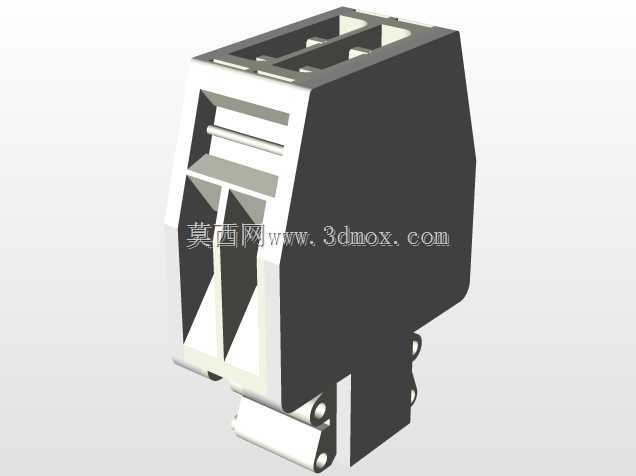

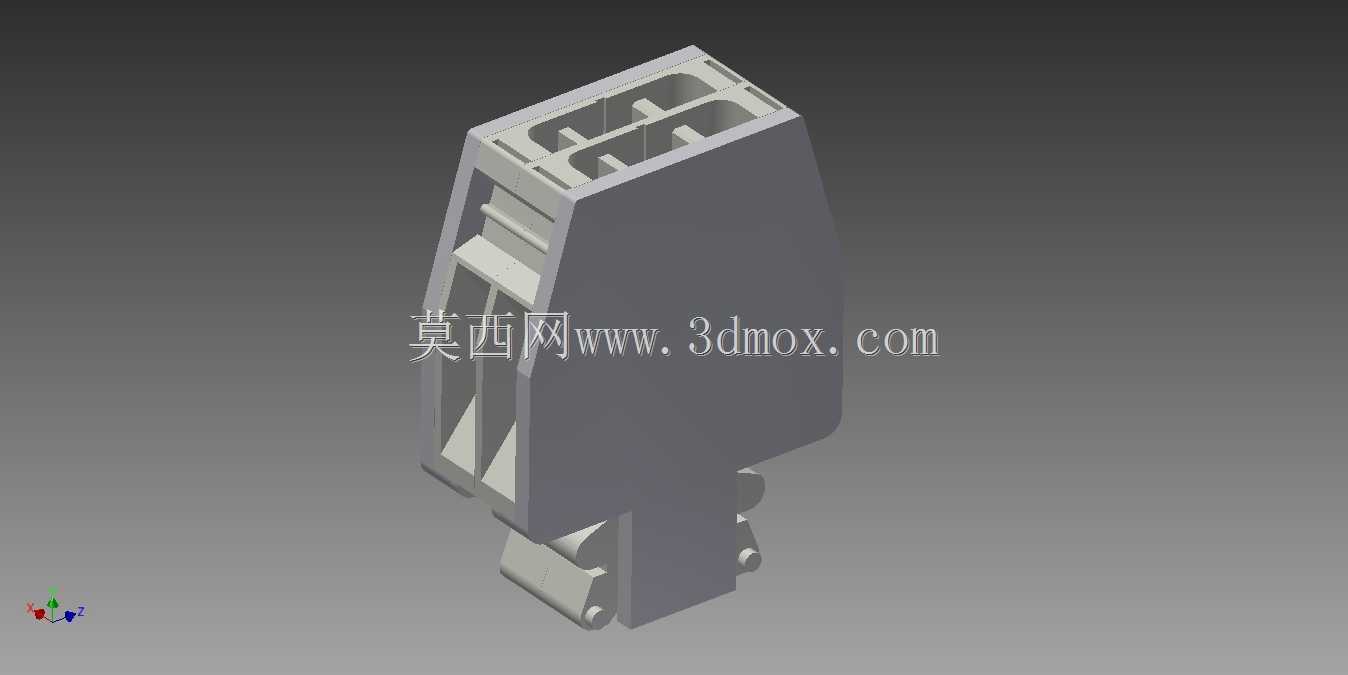

前端的米色部分是插拔式基座的衔接段,自带的多组插针采用直插式排布,针脚的伸出长度、间距完全匹配配套底座的接插孔位,插合之后的保持力经过结构优化,不会因为设备运行的振动出现松脱,同时插拔维护时不需要动底座上的接线,直接拔下继电器主体就能更换,能大幅缩短现场故障排查、元件更换的停机时间。做三维建模的时候,首先要确认的是安装边界参数,这款继电器属于薄型设计,整体宽度适配标准导轨安装的间距要求,壳体的棱角做了小圆弧过渡,不会出现锐边割线的问题,顶部的平面预留了标签粘贴位,现场可以打印回路编号贴在上面,方便后期运维。接插端的针脚位置公差控制是建模的重点,针脚的伸出长度要预留足够的插合余量,同时要和底座的插孔位置完全对齐,不能出现偏移,
否则实际装配时会出现插针弯折、接触不良的问题。从实际应用场景来说,这类继电器主要用在PLC输出回路的信号放大、传感器信号的中转隔离、小型电磁阀、指示灯这类小功率负载的直接驱动,因为本身厚度薄,在有限的柜内空间里可以密集排布,节省导轨安装空间,相比传统的大体积继电器,同样的安装长度下可以布置更多的控制回路,适合高密度IO的控制柜使用。建模过程中还要考虑周边的安全间隙,继电器本体和相邻元件之间要预留至少2mm的散热间隙,因为线圈长时间通电会产生一定的热量,密集排布时如果间隙不足,会导致热量累积,缩短元件使用寿命;接插端的前方要预留至少30mm的操作空间,方便手伸进去插拔继电器,不需要拆卸周边的其他元件。
壳体表面的那个金色小圆点是状态指示灯,线圈通电的时候会点亮,直观显示继电器的工作状态,建模的时候要把这个指示灯的位置、凸起高度做准确,因为装柜之后这个指示灯是运维人员判断回路状态的最直接依据,位置做偏了会和实际元件不符,影响后期虚拟调试的视觉仿真效果。另外,壳体上的丝印标识在建模时可以做贴图处理,不需要做凸起的特征,避免模型文件过于冗余,同时保证外观和实物一致。从结构强度来看,壳体采用阻燃工程塑料材质,建模时的壁厚设置在1.2mm左右,既保证足够的结构强度,插拔时不会出现壳体开裂,又能控制整体重量,不会因为元件自重导致导轨卡扣受力过大出现下坠。插针部分采用铜质镀锡材质,模型里要体现插针的根部加强结构,避免插针对齐偏差时受力弯折。在做整柜装配布局的时候,这类继电器的安装位置通常靠近IO端子排一侧,缩短接线长度,减少信号干扰,建模时要把继电器和底座的配合间隙做准确,两者装配之后的错位量控制在0.1mm以内,和实际装配公差保持一致,这样导出的工程图、干涉检查结果才具备实际参考价值,不会出现虚拟装配没问题、实际装柜装不上的情况。
- 全部评论(0)
- 模板大小: 15.08 MB
- 售价:5金币
- 下载次数: 12
- 系统要求: STEP / IGES,Rendering,STEP / IGES,Rendering
- 软件分类: 继电器
