makeshield8825步进电机驱动板结构设计

项目分类:通用机械零部件 发布时间:2021-12-19 ID:458311
  • makeshield8825步进电机驱动板结构设计
  • makeshield8825步进电机驱动板结构设计
  • makeshield8825步进电机驱动板结构设计
  • makeshield8825步进电机驱动板结构设计
  • makeshield8825步进电机驱动板结构设计

  在小型自动化设备、桌面级数控装置、DIY创客运动控制项目里,步进电机的驱动模块是连接控制信号与动力输出的核心部件,这款makeshield 8825步进电机驱动器的结构设计,完全围绕实际装机的使用痛点展开,没有多余的装饰性结构,每一处外形与安装位的设定都对应工程现场的实际需求。从实际应用场景来看,这类驱动模块常被用在小型3D打印设备的运动轴控制、桌面雕刻机的进给驱动、小型机械臂的关节动力输出,还有各类非标自动化工位的短距离精准位移控制场景,这类场景普遍安装空间紧凑,周边电子元件排布密集,同时驱动模块工作时会产生一定热量,对安装固定的可靠性、接线操作的便利性、散热结构的合理性都有明确要求。

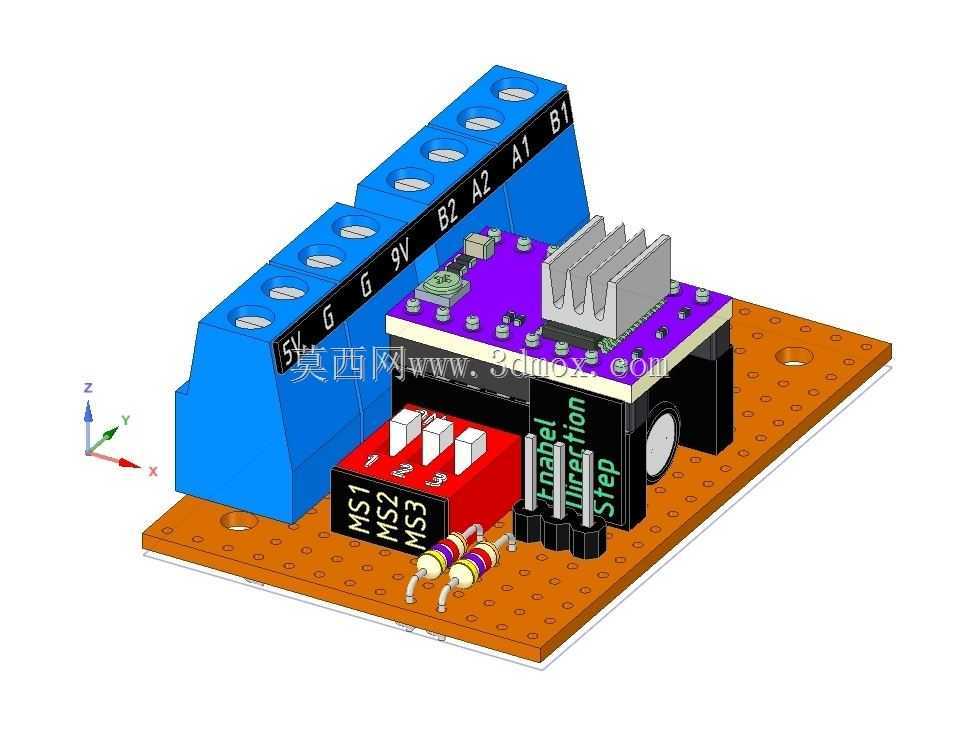

  从产品功能特性对应的结构设计来看,模块采用层叠式的组件排布逻辑,底部是标准安装孔位的环氧基板,基板上预留了均匀分布的通孔安装位,可直接通过M3螺丝固定在型材框架或者设备的电气安装板上,安装孔的孔位间距兼容市面主流的步进驱动安装标准,不需要额外制作转接板就能直接替换同规格的其他驱动模块,降低设备改型的结构适配成本。基板上方的接线端子采用大间距的蓝色栅栏式端子排,端子排上明确标注了电源输入、电机绕组输出的引脚定义,5V、G、9V的电源引脚与A1、B1、A2、B2的电机输出引脚沿端子排依次排布,接线时不需要额外查阅引脚定义就能快速完成接线操作,端子排的接线口朝向模块外侧,即使模块已经固定在安装位上,也能在设备正面完成导线的插拔与紧固,不需要伸手到模块背面操作,适配狭小电气舱内的接线作业需求。

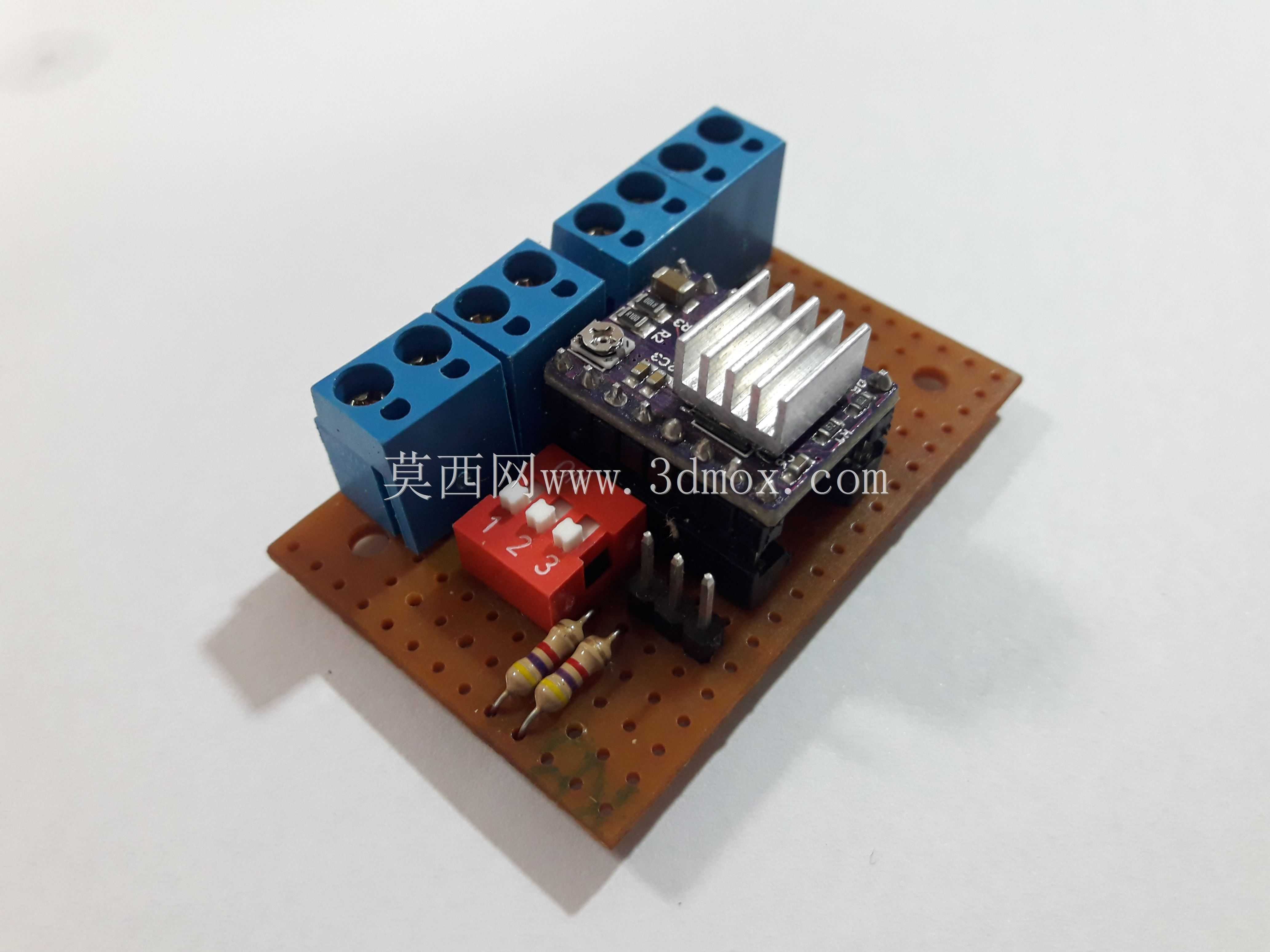

  模块上的核心驱动芯片位置加装了铝制散热片,散热片采用鳍片式结构,垂直安装在芯片上方,鳍片的朝向顺着设备内部常见的风冷气流方向,能在设备散热风扇形成的流场中快速带走芯片工作产生的热量,避免长时间大电流输出时芯片过热触发过温保护。驱动电流调节的细分设置拨码开关采用红色基座的立式拨码结构,拨码块突出于基板表面,不需要借助镊子等工具,直接用手指就能拨动拨码完成细分参数的设置,拨码旁丝印了MS1、MS2、MS3的标识,对应不同的细分档位,调试时可以快速识别拨码位置。信号输入侧的插针采用直插式排针设计,排针旁预留了限流电阻的安装位,板载的色环电阻直接焊接在基板对应位置,不需要外接限流元件就能直接连接主控板的脉冲、方向信号,减少外部接线的数量。

  从安装边界尺寸来看,整个模块的外形轮廓方正,没有突出于基板轮廓的不规则结构,基板的长宽尺寸控制在常规小型驱动模块的通用尺寸范围内,安装时相邻模块之间只需要预留5mm左右的间隙就能满足散热与接线操作的空间需求,不会因为模块外形的突出部分和周边的电容、接线端子等元件产生干涉。模块上的元件高度经过统一管控,最高的散热片顶部距离基板表面的高度控制在常规电气安装的安全高度范围内,上方即使有走线槽或者其他板卡覆盖,也不会出现元件顶碰的问题。电源输入部分的端子支持9V到常见的步进电机驱动电压输入,对应的接线引脚铜片厚度满足2A以上持续电流的导通需求,长时间工作时不会因为接触电阻过大导致端子发热。

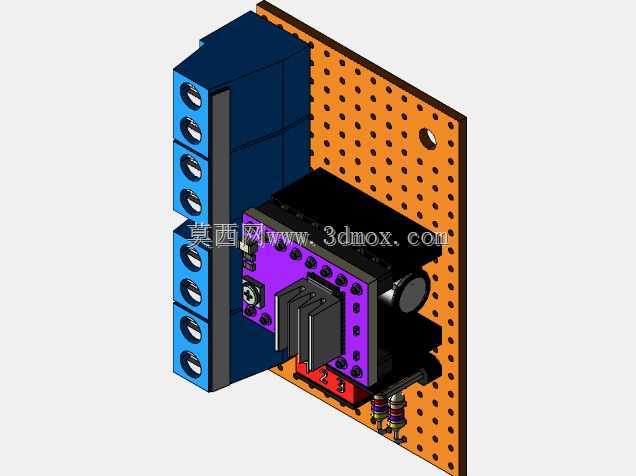

  整个模块的结构设计完全服务于实际装机的使用需求,没有为了外观效果牺牲安装与调试的便利性,所有元件的排布都经过走线合理性的验证,电源回路与信号回路在基板上分区排布,减少大电流走线对弱信号的干扰,对应的三维结构完整还原了每个元件的实际外形与安装位置,在做设备整体的电气舱结构设计时,可以直接导入该模型进行安装干涉检查,提前验证接线空间、散热空间是否满足要求,避免实际装机时才发现元件干涉、接线空间不足的问题,大幅缩短设备电气部分的结构设计周期。对于做小型运动控制设备的结构工程师来说,这类精准还原实际元件尺寸的驱动模块模型,能有效提升整体装配设计的准确率,减少打样后因为元件尺寸不符导致的结构修改。
