带屏蔽结构的Wcmcu步进驱动器8825结构设计

项目分类:通用机械零部件 发布时间:2021-12-19 ID:458315
  • 带屏蔽结构的Wcmcu步进驱动器8825结构设计
  • 带屏蔽结构的Wcmcu步进驱动器8825结构设计
  • 带屏蔽结构的Wcmcu步进驱动器8825结构设计
  • 带屏蔽结构的Wcmcu步进驱动器8825结构设计
  • 带屏蔽结构的Wcmcu步进驱动器8825结构设计
  • 带屏蔽结构的Wcmcu步进驱动器8825结构设计

  在桌面级数控设备、小型自动化模组、3D打印运动轴、小型雕刻机进给单元这类对安装空间有严格限制的场景里,步进驱动模块的集成化设计一直是结构工程师选型时的重点考量项,这款带Wcmcu步进驱动屏蔽结构的8825驱动组件,正是针对紧凑安装场景下的驱动集成需求完成的结构设计。从实际应用场景来看,这类驱动模块大多直接叠装在主控板的对应排针座上,不需要额外的接线固定支架,能够大幅压缩控制箱内的走线空间,尤其适合单主控板挂载多轴驱动的小型设备布局,比如常见的桌面FDM3D打印机往往会挂载4-5个同类型驱动模块,叠装结构可以让所有驱动单元集中排布在主控板的指定区域,既方便统一散热,也能减少动力线的走线长度,降低线损带来的驱动异常。

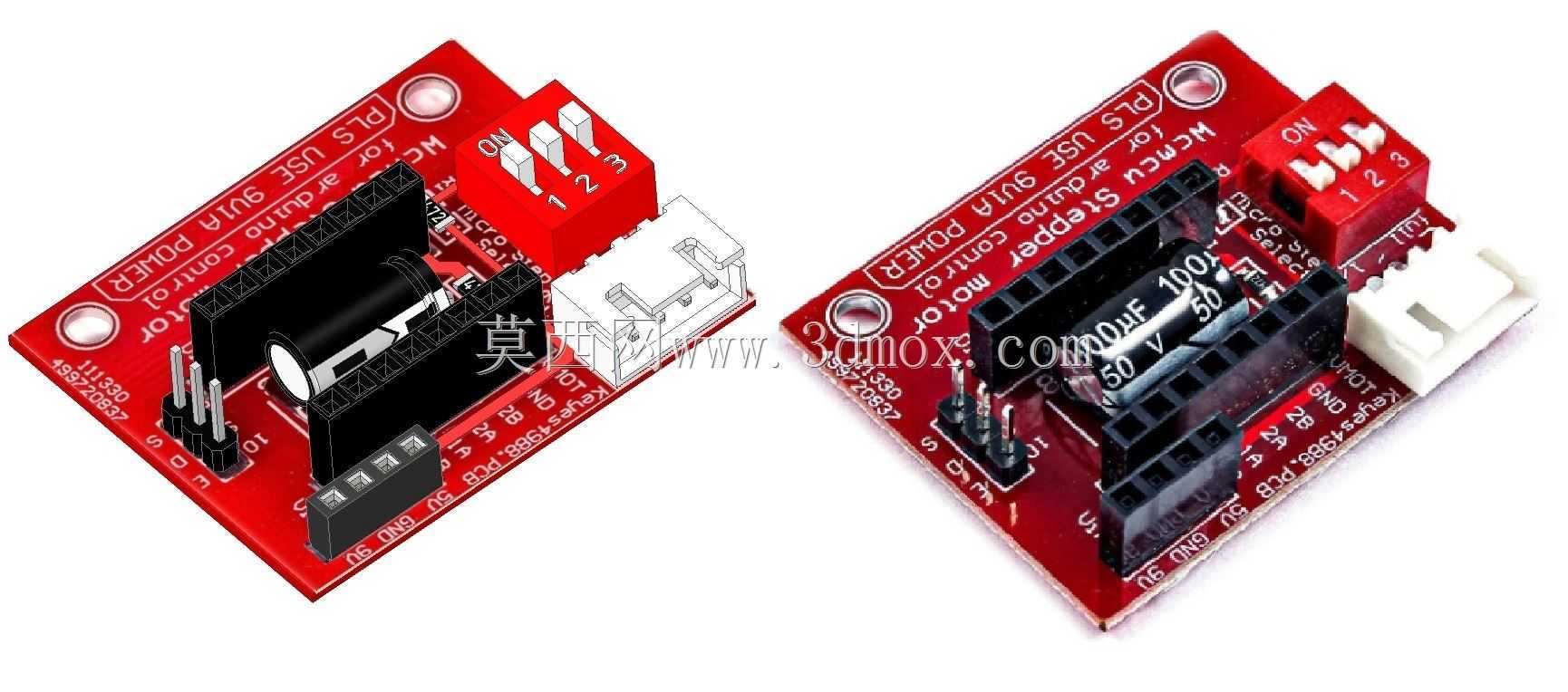

  从功能特性上看,这款驱动模块在常规8825步进驱动芯片的基础上,增加了专门的屏蔽罩结构,屏蔽罩直接覆盖在驱动芯片及周边功率元件的上方,一方面可以隔绝驱动芯片工作时产生的高频电磁干扰,避免干扰信号串入周边的信号采集线路,另一方面屏蔽罩本身采用导热性能较好的金属材质,能够将芯片工作时产生的热量快速传导到上方的散热鳍片上,相比直接在芯片表面粘贴散热片的常规设计,这种带屏蔽的结构既解决了EMI干扰问题,也扩大了散热接触面积,能够让驱动模块在长时间工作时维持更稳定的芯片温度,减少过热触发的过流保护停机。驱动板本身采用红色FR-4玻纤基板,板上集成了动力输出接插件、状态指示元件、电流调节电位器、细分设置拨码开关,所有外接接口都布置在板卡的侧边,当模块叠装在主控板上时,所有接线操作都可以在板卡边缘完成,不需要拆卸上层的散热与屏蔽结构,后期维护调整参数时的操作空间更充裕。

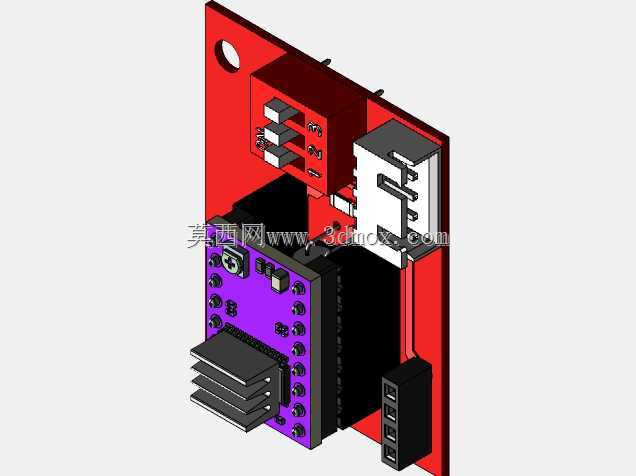

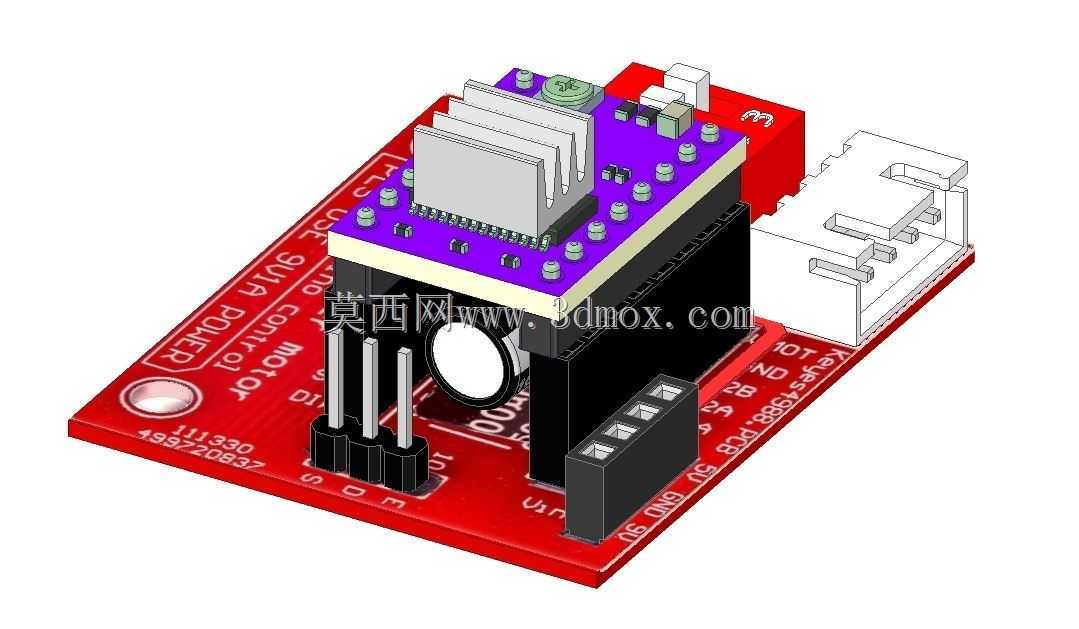

  从设计思路层面拆解,整个模块采用分层堆叠的装配逻辑,最底层是驱动PCB基板,基板上预先焊接了与主控板连接的排针座,排针的长度经过精确计算,既保证插装时的接触可靠性,也不会因为排针过长导致上层结构安装后出现高度冗余;中间层是驱动核心电路区域,8825主芯片、功率MOS管、电容电阻元件都按照信号流向排布,功率回路的走线做了加宽处理,大电流路径上的焊盘做了加大设计,减少长期工作时的虚焊风险;上层是屏蔽罩与散热鳍片的组合结构,屏蔽罩通过板上预留的固定孔位与基板连接,不需要额外的粘接剂,装配时直接对位压装即可,散热鳍片通过导热绝缘垫与屏蔽罩表面贴合,既保证热传导效率,也避免鳍片带电引发的短路风险。板卡侧边预留的白色接插件是电机动力线的接线端,接插件采用带锁扣的设计,插装后可以自动锁止,避免设备运行时的振动导致接线松脱,接插件的引脚定义直接丝印在板卡表面,接线时不需要额外查阅手册就能完成对应线序的连接。

  关于外形尺寸与安装边界,整个驱动模块的基板轮廓为矩形,长宽尺寸完全匹配主流开源主控板的驱动安装座间距,排针的引脚间距采用标准2.54mm规格,可以直接兼容市面上绝大多数带直插排针座的运动控制板,不需要额外做转接板设计。模块叠装完成后的总高度控制在常规控制箱的层间安装间隙范围内,当多个驱动模块并排安装时,相邻模块之间预留了足够的手指操作空间,调整电流电位器或者拨码开关时不会碰到周边的其他元件。板卡上的安装定位孔位置与标准8825驱动模块的孔位完全一致,如果原有设备使用的是常规无屏蔽的8825驱动,可以直接替换这款带屏蔽的模块,不需要修改主控板的安装结构,替换成本极低。另外板卡上预留的状态指示元件正对模块的侧边缝隙,安装后可以直接从侧面观察驱动的工作状态,不需要额外预留指示灯的观察窗口,进一步降低了设备控制箱的结构设计难度。在实际选型匹配时,只需要确认主控板的驱动供电电压范围、输出电流参数与模块匹配,就可以直接完成替换安装,尤其适合在电磁环境相对复杂、设备内部走线密集的小型自动化设备中使用,能够有效减少驱动干扰导致的电机丢步、运行抖动等常见问题。
