管道壁装式轴流通风机三维结构模型

　　在工业厂房通风、设备舱散热、民用建筑厨卫排风这类场景里，这类轴流结构的通风设备一直是选型清单里的高频选项，不同于离心风机需要搭配复杂的风路转向结构，这款壁装管道两用风机的结构设计从安装便捷性和通风效率两个核心需求出发做了平衡。先从安装边界说起，整机采用圆形法兰外圈结构，法兰上均匀分布的安装孔位适配常规墙体预埋螺栓、管道对接法兰的孔距标准，不管是直接嵌装在墙体预留的圆形孔洞里做壁装排风，还是对接同直径的金属通风管道做管路增压送风，都不需要额外制作转接安装件，法兰外圈的厚度控制在常规安装的预留间隙范围内，不会出现安装后突出墙面过多或者管道对接错位的问题。

　　从功能特性来看，这款风机采用五叶轴流叶轮结构，叶轮的叶型做了扭角优化，在相同转速下能获得更大的轴向送风量，同时降低叶片切割气流产生的紊流噪音，叶轮中心的轮毂结构做了动平衡配重设计，长时间运行不会出现明显的径向振动，避免振动传导到安装面引发的结构共振问题。前端的防护网采用同心圆金属丝搭配径向加强筋的结构，径向加强筋的两端通过铜质紧固件固定在法兰外圈上，既可以避免异物触碰高速旋转的叶轮引发安全事故，又不会过多遮挡进风面积影响通风效率，防护网的金属丝直径经过强度校核，能承受常规运维过程中的意外触碰冲击力，不会轻易出现变形脱落的问题。

　　实际使用中，这款风机可以适配正压送风、负压排风两种工况，做壁装使用时，通常安装在厂房侧墙上部位置，直接将室内的浑浊空气、设备散出的热空气排到室外，依靠室内外的气压差让新鲜空气从进风口补充进室内，形成稳定的通风换气循环；做管道风机使用时，通常串联在通风管路的中段或者末端，克服管路的沿程阻力，保证管路内的气流能按照设计流速输送，常见于地下管廊通风、设备机柜集群散热风道、商用建筑的集中排风系统这类场景。

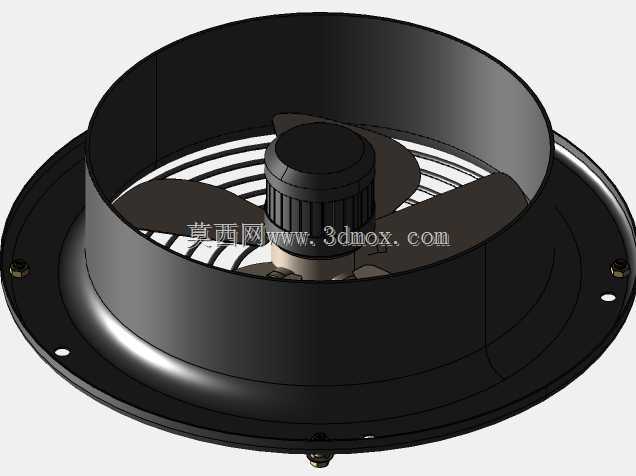

　　设计过程中，结构工程师首先确定了叶轮直径与法兰外径的比例关系，保证法兰的安装结构不会干涉叶轮的旋转间隙，叶轮与风筒内壁的间隙控制在合理范围内，既避免间隙过大产生气流回流降低通风效率，又防止间隙过小因为加工装配误差出现叶轮刮蹭风筒的问题。风筒本体采用一体成型的圆筒结构，两端的法兰与风筒主体做了刚性连接，保证整体结构的同轴度，电机安装位设置在风筒中心的导流结构上，导流结构的外形做了流线型处理，减少对进风气流的阻挡，同时引导气流以更平顺的流向进入叶轮区域，降低气流紊流带来的能量损耗。

　　从选型适配的角度来说，这款风机的结构尺寸覆盖了常规通风场景的常用规格，安装孔位的分布兼容市面上多数同直径风机的替换安装需求，老旧设备更换时不需要重新在墙面或者管道上打孔，能大幅降低现场改造的施工量。整机的外露金属件都做了防锈防腐处理，适配潮湿、多粉尘的工业使用环境，不会因为长期使用出现锈蚀脱落污染环境或者影响结构强度的问题。在三维建模过程中，所有的配合尺寸都按照实际装配公差做了预留，紧固件的位置、防护网的编织结构、叶轮的叶型曲面都做了1:1的还原，不管是用来做通风系统的装配模拟，还是做设备结构的教学演示，都能直接调用，不需要再做额外的结构修正。
