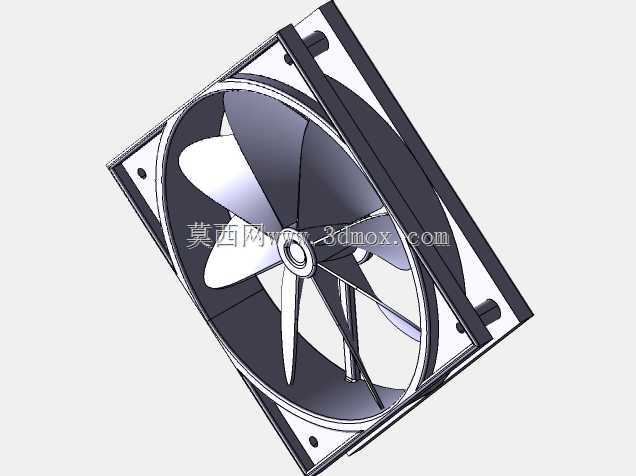

方形轴流电脑散热风扇结构设计

　　做机箱散热结构选型的时候，这类方形外框轴流风扇是绕不开的标准件，我之前做紧凑型工控机热设计的时候，前后迭代过三版风扇安装位的结构，对这类部件的设计细节熟得很。先从安装边界说起，这类风扇的外框是标准正方形结构，四个角预留的沉头安装孔位完全匹配通用机箱、机柜、电源壳体的预装螺柱，安装的时候不需要额外做转接支架，直接用对应规格的螺丝锁紧即可，外框的厚度方向做了等截面直壁设计，既可以贴装在机箱通风孔内侧，也可以嵌装在预留的方形安装槽内，安装间隙控制在0.2mm以内就能避免运行时的共振异响。

　　从实际用途来看，这类风扇主要承担电子设备舱内的强制风冷循环，不管是台式电脑机箱、服务器机柜、工业控制机箱，还是小型变频设备的散热风道，都能看到同结构风扇的应用，它的作用是通过叶轮旋转带动空气定向流动，把设备内部PCB板、功率元件、电源模块工作产生的热量及时带出舱外，避免元件因积温过高出现性能降频或者寿命衰减。我之前做户外工控终端的散热方案时，特意选了同结构的高转速版本，就是因为它的方形外框和设备壳体的通风开口匹配度极高，不需要额外做风道导流结构就能形成稳定的贯穿式风流，比圆形风扇的空间利用率高不少。

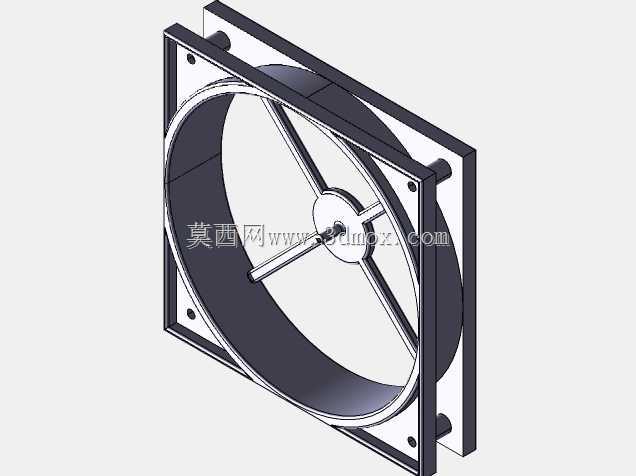

　　再说到功能特性，这个结构的风扇采用外框与风筒一体化的设计，外框内侧的圆形风筒和叶轮外缘的间隙控制得很小，能有效减少叶轮旋转时的边缘漏风，提升风压输出效率。中间的轮毂通过三根放射状的支撑筋和外框连接，支撑筋做了窄边流线型处理，既能保证轮毂的安装同轴度，又能尽可能减少对进风侧气流的阻挡，降低气流穿过支撑筋时产生的紊流噪音。轮毂中心预留的轴孔是标准电机安装位，适配常规的直流无刷电机，电机的供电线可以顺着支撑筋的走线槽引到外框外侧，不会和旋转的叶轮产生干涉。叶轮的叶片采用等距后掠式设计，这种叶型在相同转速下能获得更大的风量，同时运行噪音比直叶片低很多，适合对噪音有要求的民用电脑、办公设备场景。

　　设计思路上，这类标准风扇的结构首先要兼顾通用性和可靠性，外框的四个安装孔中心距严格遵循行业通用的安装尺寸规范，保证不同厂家生产的同规格风扇可以直接互换，不需要修改设备端的安装结构。外框的边角做了小圆弧过渡，避免安装时划伤操作人员或者线缆，风筒的内壁做了高光整面处理，减少气流沿壁流动时的摩擦阻力。支撑筋的布局特意避开了安装孔的受力路径，螺丝锁紧时的压紧力直接作用在外框的实体结构上，不会传递到支撑筋导致轮毂偏移，保证电机轴的同轴度，延长轴承的使用寿命。叶轮做了动平衡校准结构，出厂前会在叶片上做去重处理，避免高转速运行时出现振动，我之前拆解过不少同类型风扇，很多运行异响的问题都是因为动平衡没做好，或者支撑筋受力变形导致叶轮蹭到风筒内壁，所以在建模阶段就要把安装受力后的变形量考虑进去，预留足够的安全间隙。

　　实际做三维建模的时候，要特别注意几个配合尺寸的公差：叶轮外缘和风筒内壁的单边间隙要控制在0.5-1mm之间，间隙太小容易因为零件注塑变形出现蹭边，间隙太大又会漏风降低风压；四个安装孔的位置度公差要控制在0.1mm以内，不然安装的时候会出现螺丝对不准螺柱的情况；轮毂中心的轴孔和电机轴的配合要选过渡配合，既保证电机输出扭矩能稳定传递到叶轮，又不会因为过盈量太大导致装配困难。另外，外框的进风侧和出风侧都做了微小的倒角，能引导气流顺畅进入风筒，减少进风端的涡流损失，这个细节很多新手建模的时候容易忽略，实际做风阻测试的时候就能明显看出倒角对风量的影响。

　　从应用场景的适配性来说，这种结构的风扇除了用在电脑上，还可以拓展到很多需要小空间强制通风的场景，比如小型机柜的散热、3D打印机的喷头散热、电子仪器的通风降温，只要安装空间的尺寸匹配，都可以直接选用，不需要重新设计风扇结构。我之前做小型激光雕刻机的散热改造时，就直接用了两个同规格的风扇，一个给激光模块做强制风冷，一个给电控舱做通风循环，安装的时候直接在设备壳体上开对应尺寸的方孔，用自攻螺丝就能固定，整个改造过程不到半小时，散热效果比原来的小型圆形风扇提升了近40%，就是因为方形外框和开孔的贴合度更好，没有多余的缝隙漏风。

　　在结构强度方面，外框采用的是等壁厚设计，壁厚均匀能避免注塑生产时出现缩痕、变形等问题，支撑筋的厚度比外框壁厚略薄一点，防止连接处出现应力集中。叶轮的叶片根部做了圆角过渡，避免高速旋转时叶片根部因为应力集中出现断裂，我之前遇到过劣质风扇叶片断裂的情况，就是因为叶片根部是直角过渡，长时间高转速运行后出现疲劳裂纹，最后断裂打坏了内部的元件，所以这个圆角细节在建模的时候一定要做出来，不能为了省事直接做直角连接。
