带定位孔阵列的方形电子孔板结构设计

　　在电子装联、芯片测试以及微组装工艺环节里，这类带规则阵列结构的电子孔板是高频使用的基础承载构件，日常产线里做芯片老化测试、微元件定位载具、高频信号屏蔽衬板的时候，都会用到同结构的板件。不同于普通光面安装板，这款板件的核心功能是通过表面均匀排布的方格凸台阵列，实现对微小电子元件的分隔定位，避免批量装夹过程中元件移位、碰损，同时板体边缘一圈等距分布的通孔是安装定位基准，在和测试治具、载具基座配合的时候，能通过销钉快速完成对位，重复装夹的定位偏差可以控制在很小的范围内，适配自动化产线快速换型的需求。

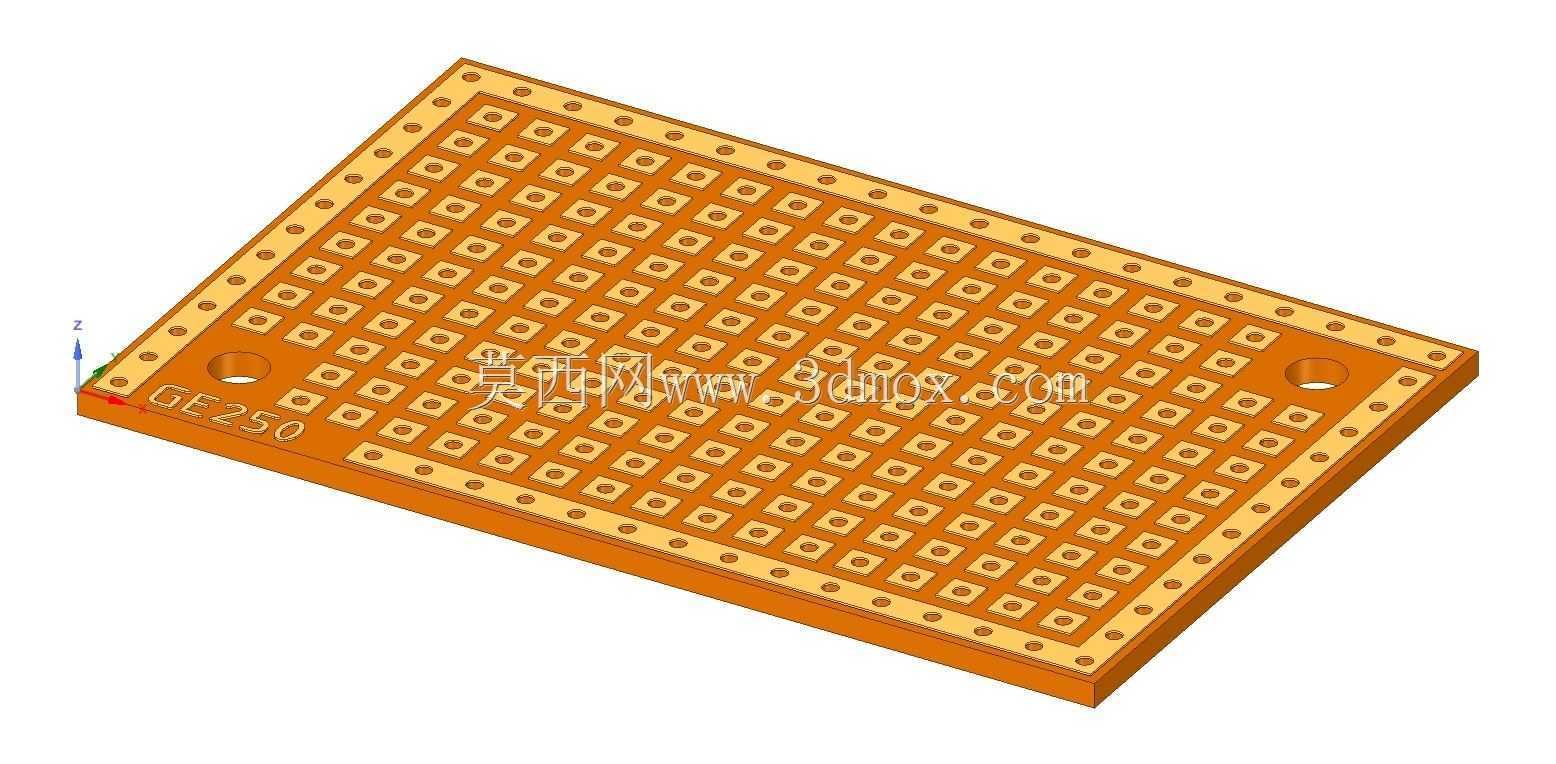

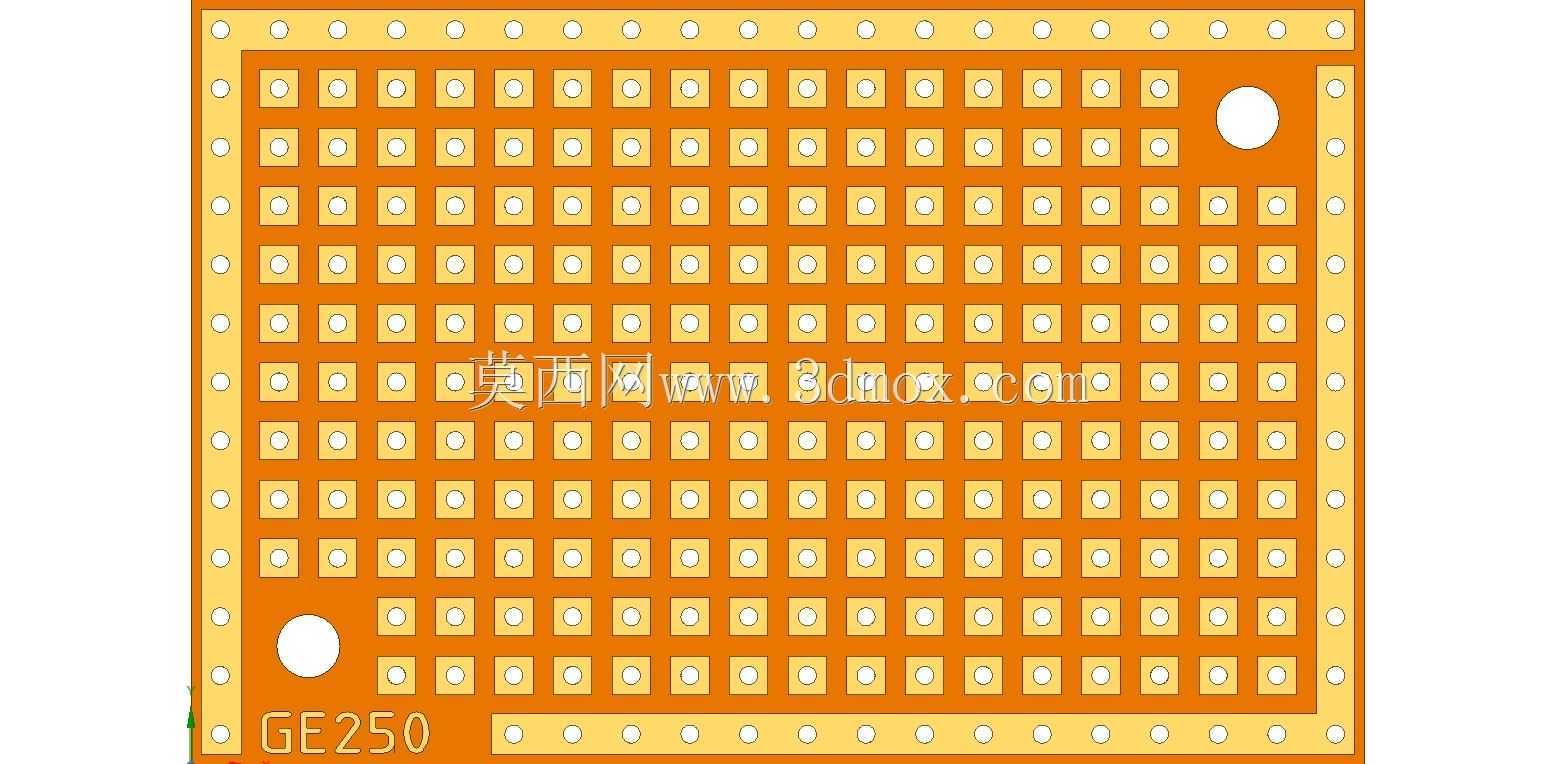

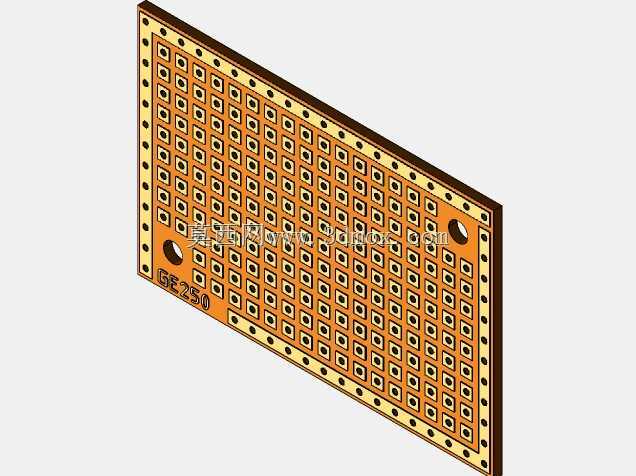

　　从设计思路上看，这款板件采用对称式矩形布局，整体为等厚平板结构，两个对角位置设置了沉头定位孔，和边缘的通孔形成双重定位约束，既可以通过边缘通孔做周边压紧固定，也能通过对角沉孔实现快速销钉定位，适配不同的安装场景。表面的方格阵列采用等间距排布，每个方格凸台的尺寸一致性要求较高，凸台之间的凹槽可以容纳元件引脚或者焊锡溢出物，避免焊接或者测试过程中多余物堆积造成的短路问题。板体边角做了小尺寸倒角处理，避免安装和搬运过程中锐边划伤操作人员或者损坏相邻的柔性线路构件。

　　从安装边界来看，板件整体为矩形轮廓，边缘的安装孔中心到板边的距离保持一致，安装时不需要额外做孔位适配，只要匹配对应孔距的基座就可以直接固定。板体厚度均匀，表面阵列结构的凸台高度一致，保证放置在板面上的元件处于同一水平面，适配真空吸附、压接测试等对平面度要求较高的工艺场景。在实际使用中，这类孔板通常会根据使用场景选择绝缘耐高温的工程材料加工，表面的阵列结构可以根据承载的元件尺寸调整方格大小，这款GE250规格的孔板，阵列密度适配中小尺寸的封装元件，在微波组件组装、MEMS器件测试工位的应用占比较高，板体上预留的标识位可以直接激光打刻编号，方便产线做治具台账管理。不同于定制化的异形载板，这类标准化阵列孔板的通用性更强，可以通过在方格内加装适配衬套的方式，兼容不同尺寸的元件定位，不需要重新加工整块板件，能有效降低产线治具的投入成本。板体边缘的连续通孔除了安装固定作用外，还可以作为屏蔽接地点，在做高频信号测试的时候，通过通孔连接接地弹片，实现板件整体的电磁屏蔽，减少外界信号对测试结果的干扰。设计过程中需要严格控制阵列的位置度公差，保证每个方格的位置和理论坐标偏差在允许范围内，否则会出现元件放不进方格、或者压接时引脚对位偏移的问题，同时板件的平面度要求较高，避免真空吸附时出现漏气、或者压接时压力不均导致的元件损坏。两个对角的沉头孔深度经过匹配设计，安装后沉头螺钉不会高出板件表面，不会对板面上放置的元件造成干涉，同时沉头孔的位置设置在阵列区域外，不会破坏阵列结构的完整性，保证有效承载区域的面积最大化。
