35mm方形小型步进电机结构设计

　　做小型自动化设备结构设计的工程师，大概率都绕不开这类35见方的小型步进电机选型与安装适配，很多桌面级非标设备、小型送料机构、精密微调滑台的动力端，都会优先选用这个尺寸规格的步进动力单元。从实际应用场景来看，这类小体积步进电机的适配场景非常集中，常见于桌面式点胶设备的针头位移驱动、小型标签剥离机构的送料辊动力、3D打印设备的挤出端送丝驱动、光学检测设备的镜头微调位移台动力，还有一些小型医疗检验设备的样本架推送机构，因为安装空间受限，大规格的42、57步进电机根本塞不下，同时负载扭矩需求又不需要大规格电机来覆盖，35mm见方的这个尺寸段刚好卡在空间占用和输出扭矩的平衡点上。

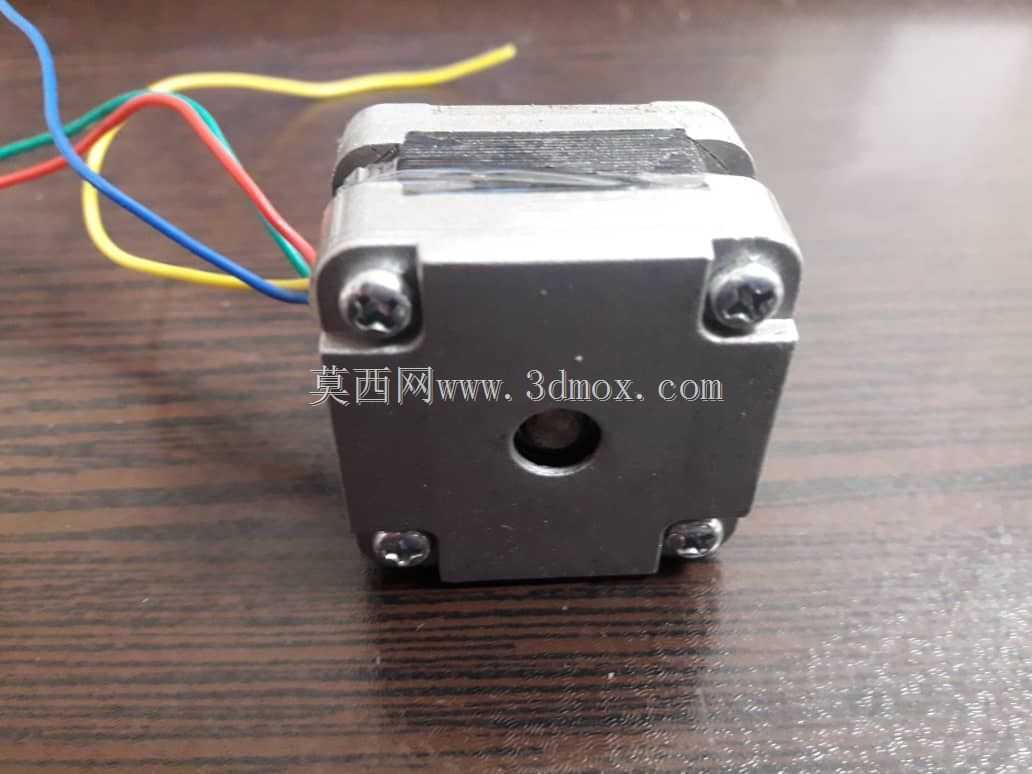

　　从产品功能特性来看，这类两相混合式步进电机的步距角常规为1.8度，整步驱动下单圈200个脉冲定位点，搭配细分驱动器可以实现更高的分辨率，足够满足多数小型机构的开环定位需求，不需要额外加装编码器就能实现稳定的位置控制，成本控制优势非常明显。出线端采用四芯彩色线区分两相绕组，接线时可以通过线色快速区分A+、A-、B+、B-绕组，减少现场接线的查线工作量，绕组的额定电流适配市面上多数通用型步进驱动器，不需要专门定制驱动参数，选型替换的通用性很强。

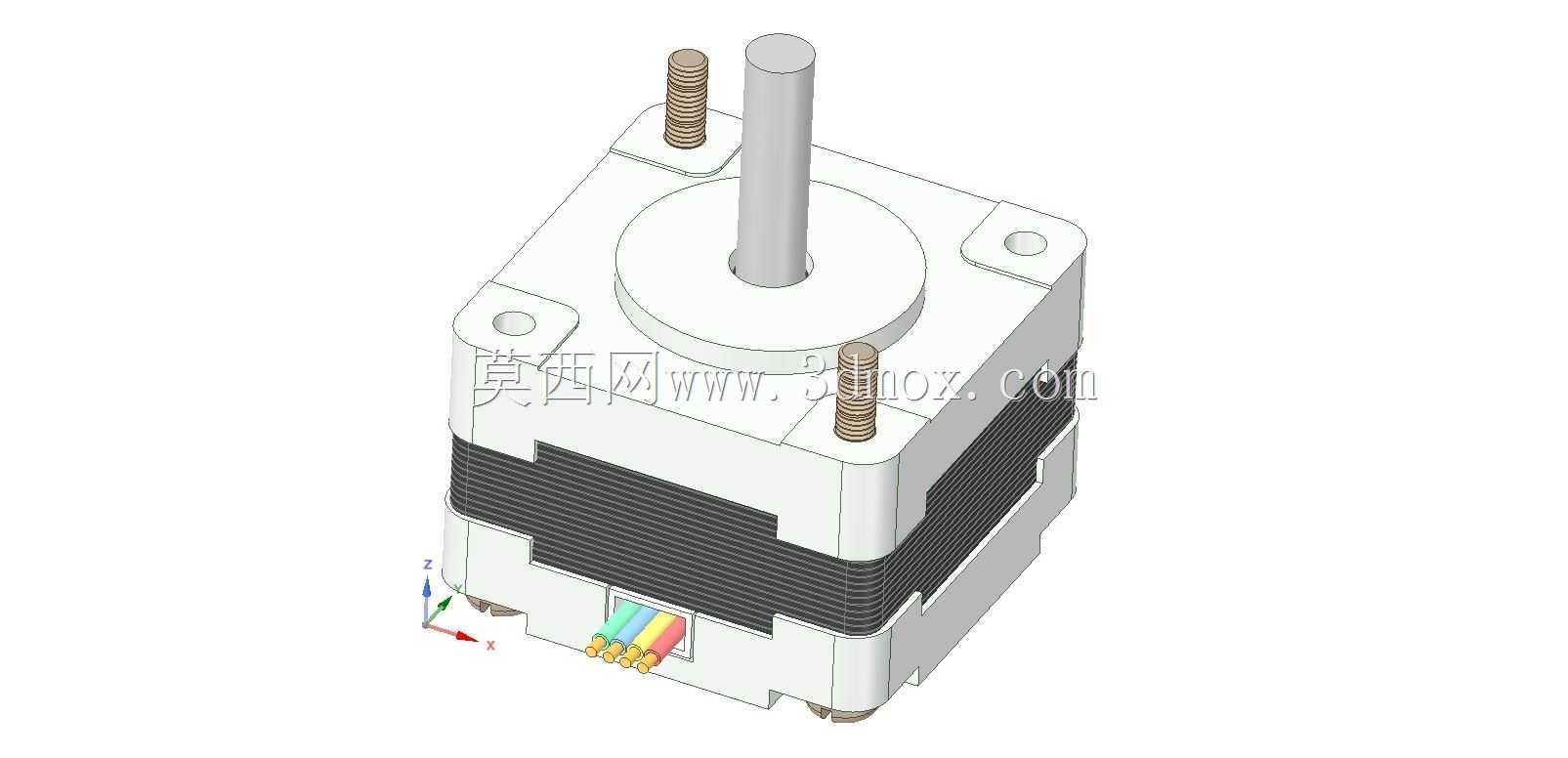

　　在设计思路上，这个规格的步进电机采用方形端盖结构，和圆形端盖的同规格电机相比，方形安装面的四个固定孔位分布在端盖四角，安装时的受力分布更均匀，长时间运行下安装螺钉的松动概率更低，端盖采用镀锌钢板冲压成型，兼顾了结构强度和加工成本，输出轴采用标准圆柱轴设计，轴径匹配常规的联轴器内孔规格，不需要额外定制轴套就能和市面上的标准柔性联轴器、同步带轮直接适配。电机本体采用叠片定子结构，绕组嵌装在定子槽内，转子采用永磁体加导磁齿的混合式结构，兼顾了静扭矩输出和低速运行的平稳性，不会出现明显的低频振动问题，适配低速直驱的机构场景时不需要额外加装减震垫就能稳定运行。

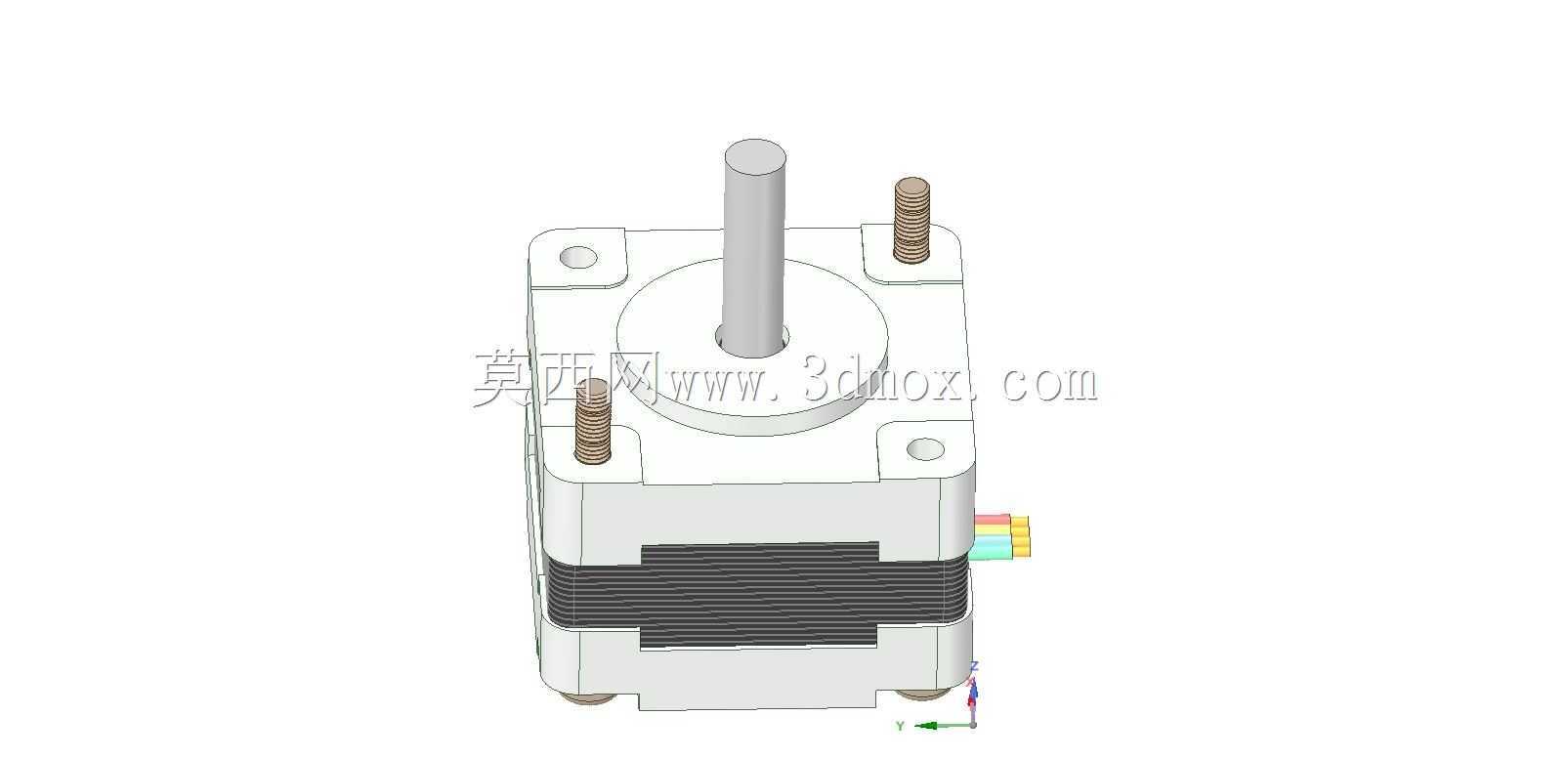

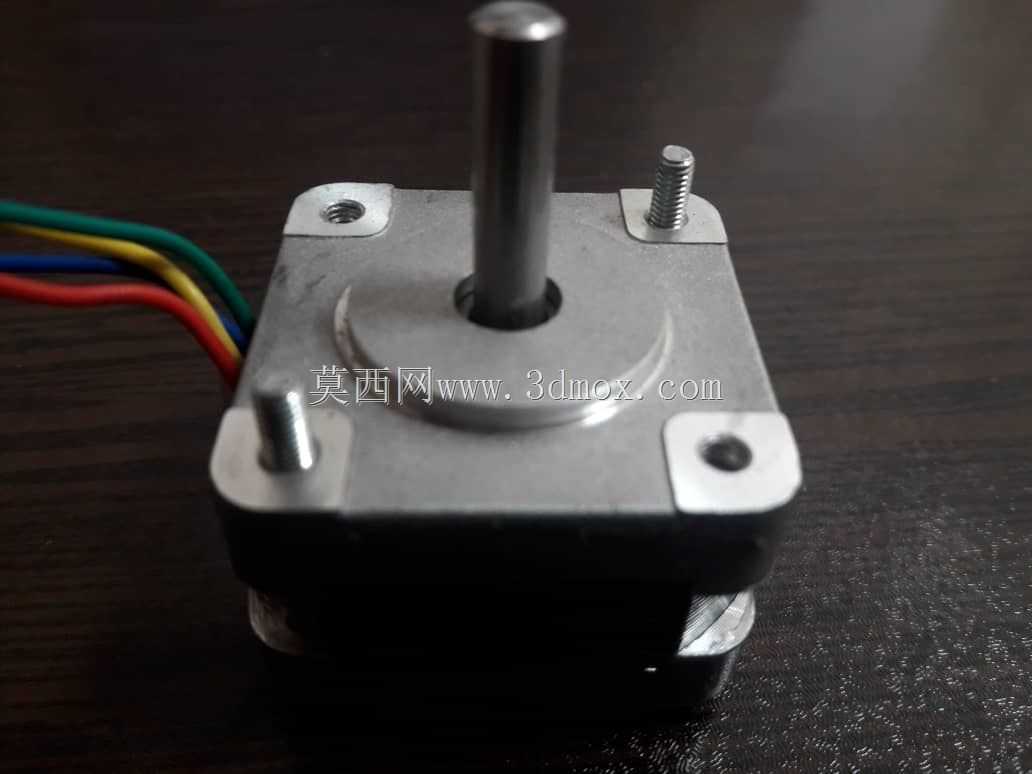

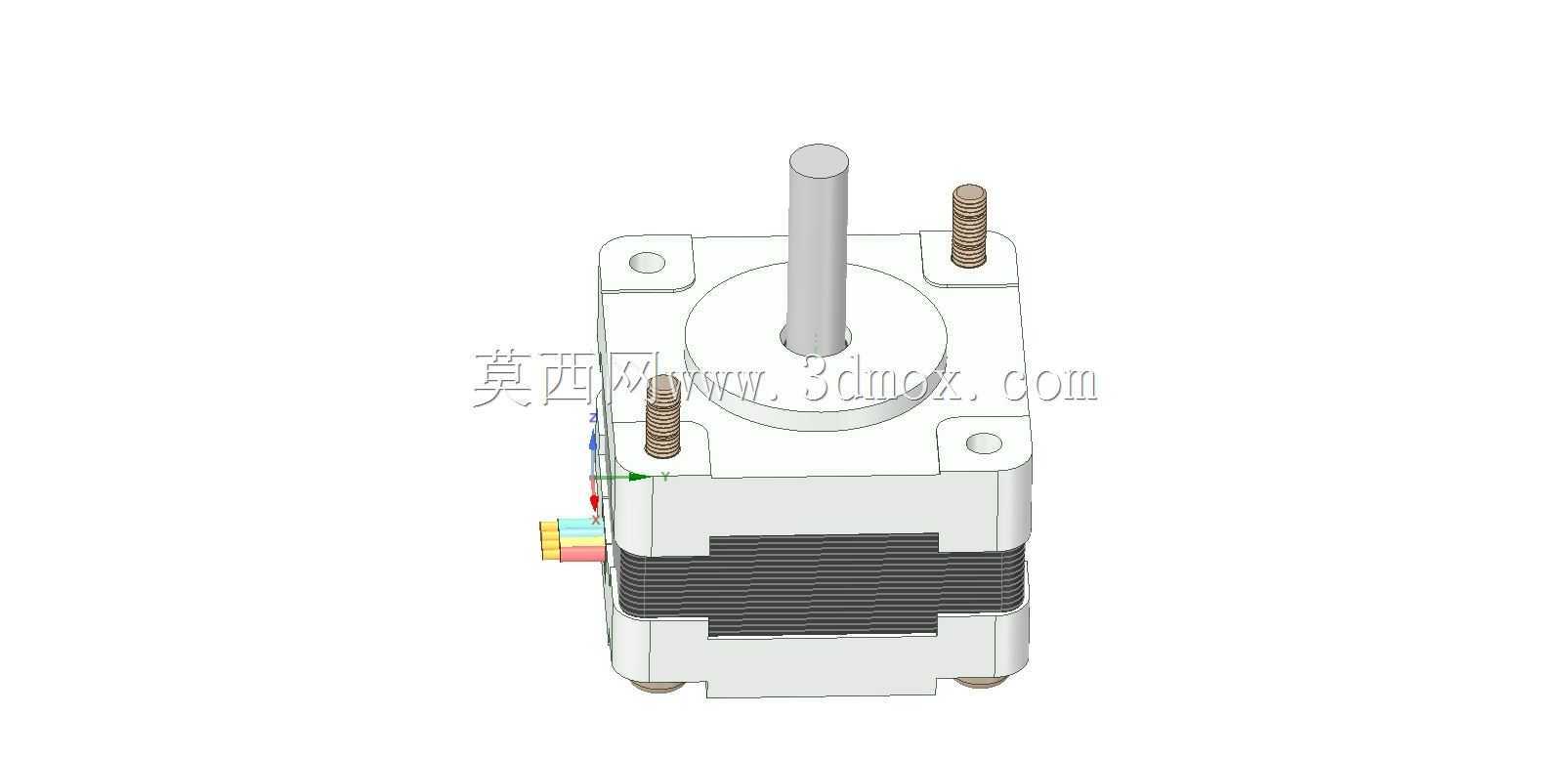

　　外形尺寸与安装边界是结构设计时最需要关注的部分，这款电机的安装法兰为标准35mm正方形，四个安装孔的中心距为31mm，适配M3规格的安装螺钉，螺钉的有效拧入深度需要控制在3mm以内，避免拧入过深顶到内部绕组造成绝缘破损。输出轴的中心高度和法兰端面齐平定位，轴伸长度根据不同的扭矩版本有细微差异，常规版本的轴伸长度为20mm左右，轴径为5mm，设计配套的安装支架时，需要预留轴端的安全间隙，避免机构运行时轴端和支架发生硬摩擦。电机本体的厚度根据机身长度不同对应不同的静扭矩参数，短机身版本厚度在20mm左右，长机身版本厚度可以到34mm，选型时需要根据实际安装腔的深度预留至少2mm的散热间隙，避免电机长时间运行时热量堆积造成绕组温升过高，影响输出扭矩和使用寿命。

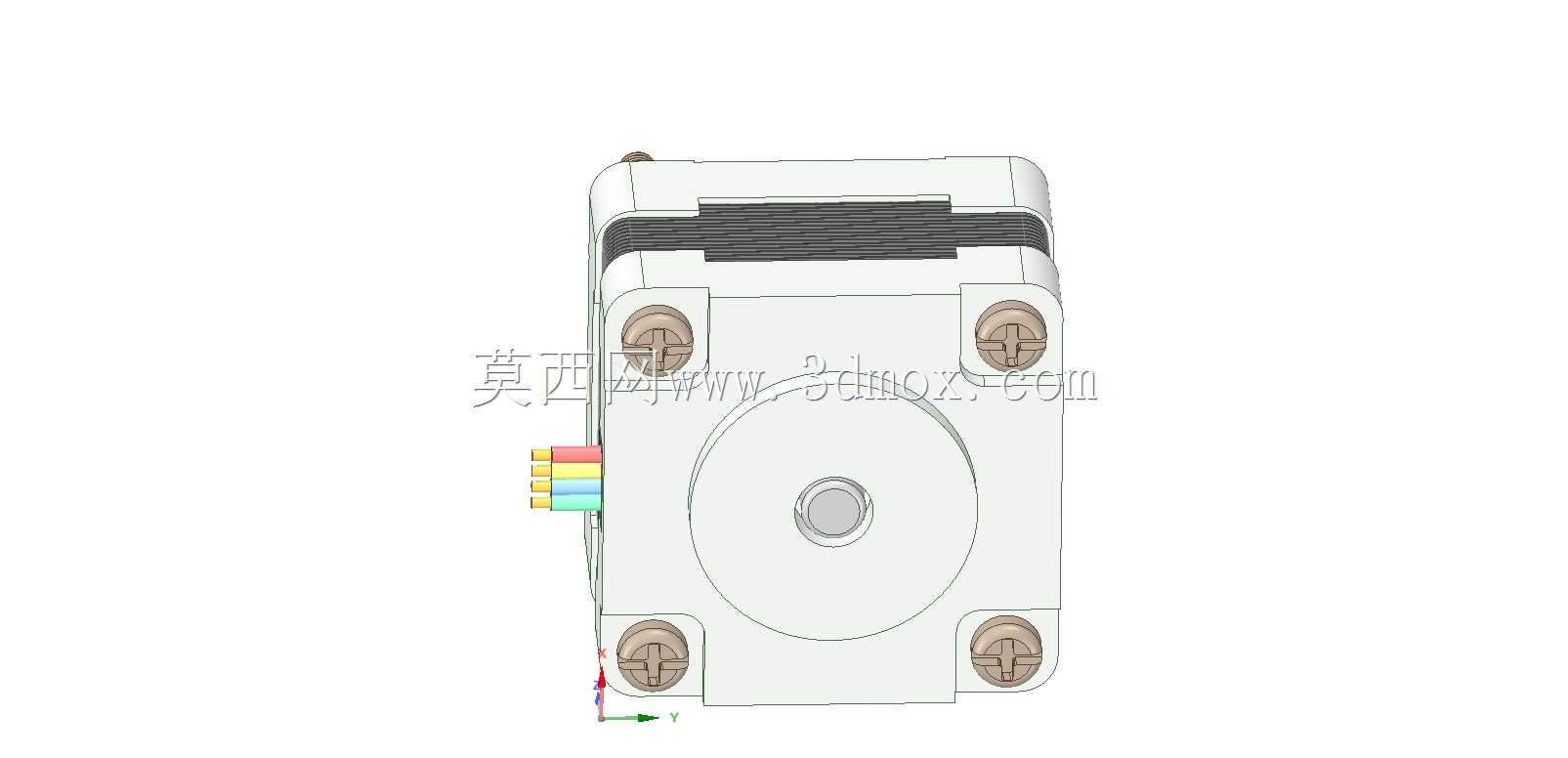

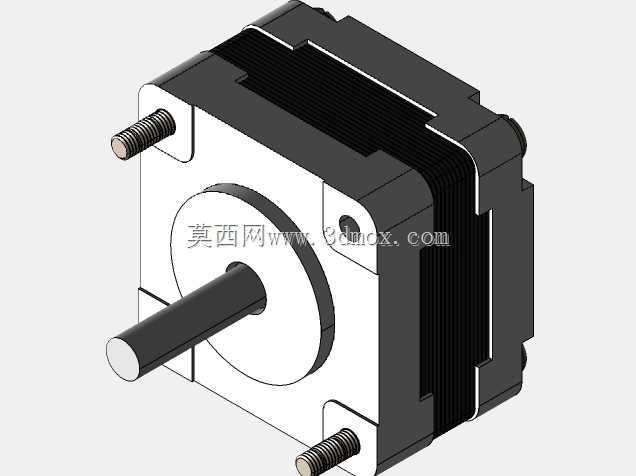

　　实际做三维建模适配的时候，需要重点关注安装面的平面度要求，电机的安装基准面是前端盖的法兰端面，设计对应的安装板时，和电机法兰贴合的面平面度需要控制在0.1mm以内，避免安装时电机端盖受力变形造成内部定转子摩擦，出现运行卡顿、电流过大的问题。出线端的位置在电机本体的侧面，设计走线槽时需要预留出线的弯曲半径，避免线缆弯折角度过大造成内部线芯断裂，同时要注意线缆和周边运动部件的安全距离，避免运行过程中线缆被卷入传动机构。这类小型步进电机的输出轴没有自带键槽，多数是靠联轴器的顶丝锁紧传递扭矩，设计选型联轴器的时候，要确认顶丝的锁紧位置对应输出轴的平面卡位，避免大负载启动时出现轴和联轴器的相对滑动，影响定位精度。
