两相混合式步进电机驱动控制板结构设计

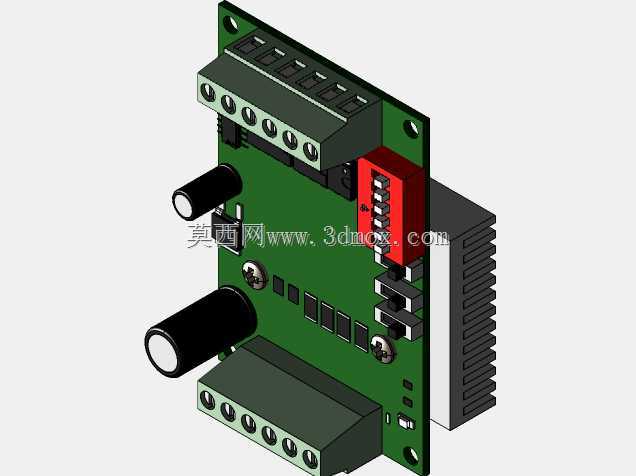

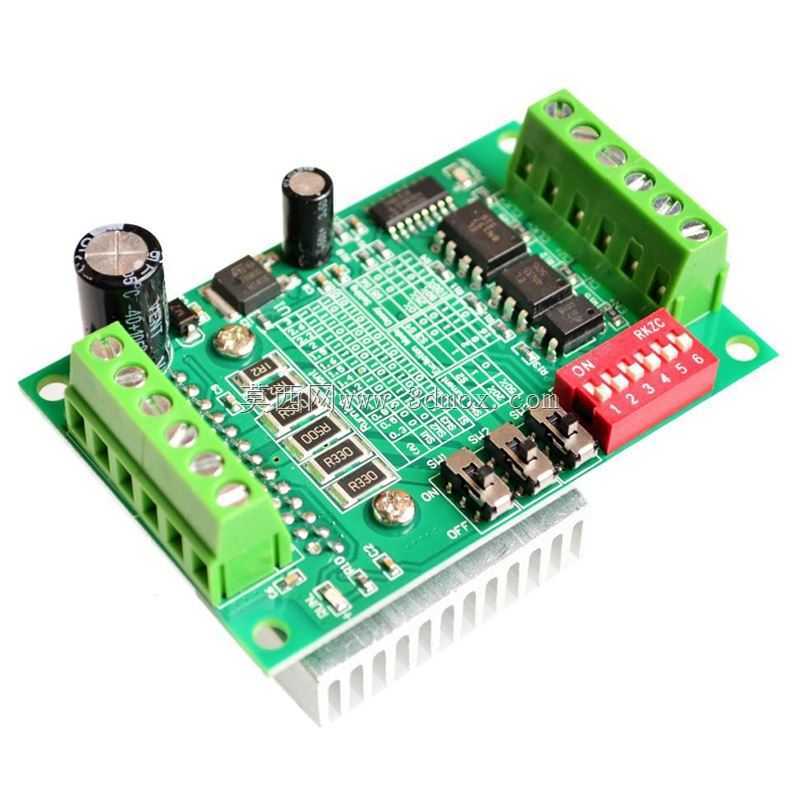

　　这款步进电机驱动板的三维结构还原，完全贴合实际量产硬件的装配逻辑，所有板载元器件的位置、高度、安装间隙都按照实物1:1复刻，能直接用于设备电控部分的布局干涉校验。从实际应用场景来看，这类驱动板广泛搭载在小型数控雕刻机、3D打印设备、桌面型点胶机、自动化送料机构这类需要精准角度控制的工位上，负责接收上位机发来的脉冲方向信号，转化为步进电机绕组的换相电流，实现电机的启停、正反转、细分步进动作。

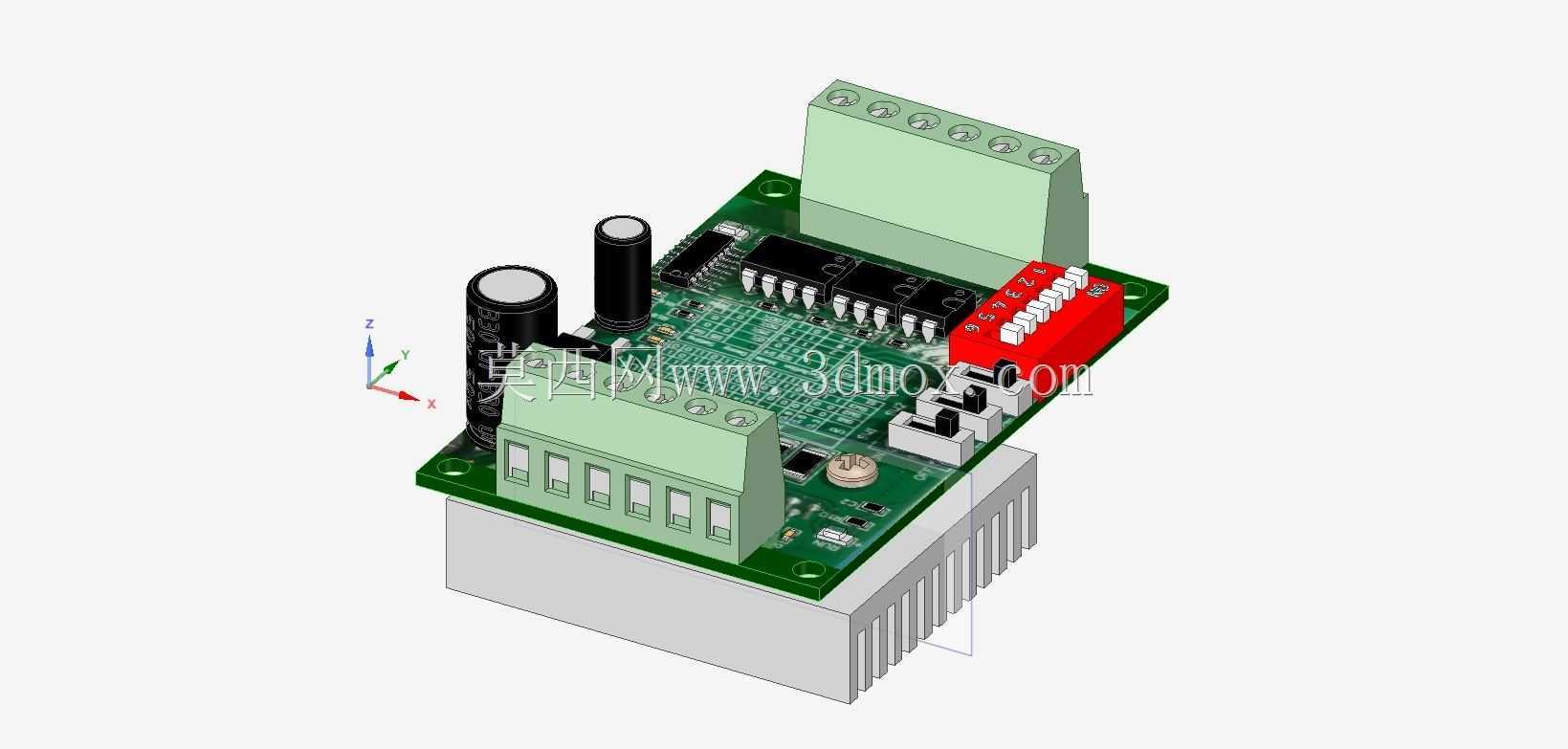

　　板身的结构设计充分考虑了电控柜内的安装需求，底部预留的铝制散热齿结构高度经过测算，既保证了MOS管工作时的热量能快速导出，又不会和下方的走线槽、安装导轨产生空间冲突，板上所有电解电容的高度都控制在散热片顶面以下，避免安装时电容顶到电控柜盖板或者上层走线。两侧的绿色插拔式接线端子做了高低错位排布，强电动力线端子和弱电信号端子分置板体两端，接线时不用刻意避让线缆，大电流走线的焊盘做了加大处理，对应三维模型里也还原了焊盘的凸起厚度，能直观看到焊锡区域和周边元器件的安全间隙。

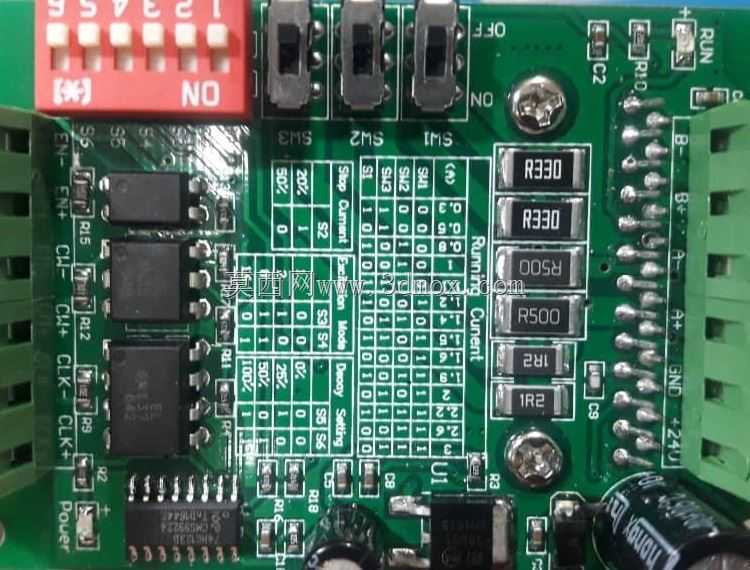

　　红色的拨码开关区域设置在板体靠近信号端子的一侧，实际调试时不用拆下线束就能直接伸手调整细分参数和输出电流档位，拨码开关的高度比周边贴片电阻高出2mm左右，模型里准确还原了这个高度差，方便设计时预留操作空间。板上的贴片MOS管、驱动芯片都紧贴散热片安装面，三维结构里预留了导热硅胶片的压缩厚度空间，不会出现装配时元器件顶起散热片导致接触不良的问题。四个安装孔的位置按照通用步进驱动的安装孔距设计，能直接替换市面上同规格的TB6560型驱动板，不用重新在电控安装板上打孔。

　　从设计思路上看，整个板型的元器件排布遵循强弱电分离的原则，动力回路的大电流走线区域和信号回路的弱电区域之间留了足够的爬电距离，模型里能清晰看到两类区域的元器件没有交叉排布，电解电容都布置在电源输入端口附近，能第一时间滤除输入电源的纹波，避免干扰信号侧的脉冲接收。板边的圆角处理也做了还原，安装时不会划伤线缆绝缘层，所有接插件的插拔方向都垂直于板边，接线操作时施力方向和安装板平行，不会因为长期插拔导致板体受力变形。

　　实际选型参考时，通过这个三维模型可以直接核对驱动板和周边接触器、开关电源的安装间距，提前规划好电控柜内的走线弧度，尤其是动力线的弯曲半径可以直接在装配体里模拟，避免后期装配时出现线缆弯折过度、接插件对位不准的问题。散热片的齿间距和齿高参数也在模型里准确体现，可以提前测算电控柜内的风道流向，保证散热气流能顺利通过齿间间隙带走热量，避免驱动板长时间工作出现过热保护。板上的指示灯位置也做了还原，对应安装时可以在电控柜门板对应位置开观察孔，不用拆柜就能直接看到驱动的工作状态。
