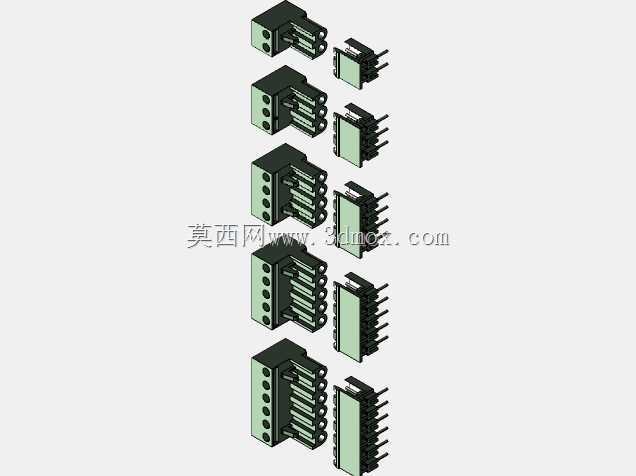

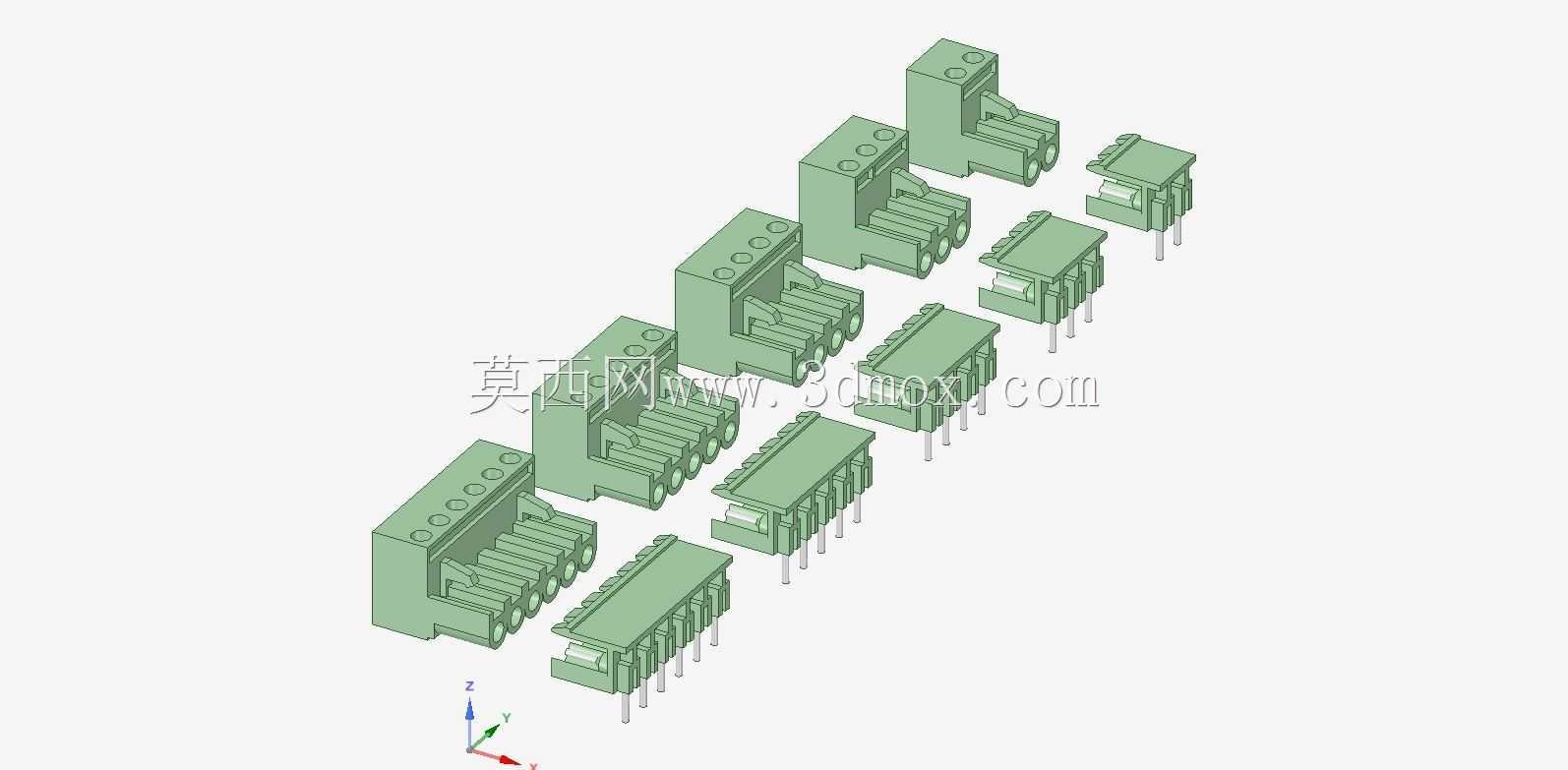

多规格插拔式接线端子Fonix终端结构

　　这套多规格插拔式接线端子结构，覆盖2针到6针的不同回路配置，主要面向工业控制柜内部布线、低压配电回路分线、小型自动化设备信号转接这类场景使用。在实际设备装配环节，这类端子承担着导线快速对接、回路分断维护、信号稳定传输的作用，相比传统螺丝直接压接导线的方式，插拔式结构可以大幅降低现场布线的返工率，后期设备检修时也能直接拔下端子块完成回路断开，不需要逐一拆卸每根导线的压接螺丝，能有效缩短设备运维的停机时间。

　　从结构设计逻辑来看，整套端子采用公母对插的配合结构，带插针的公端部分设计为直插焊针结构，可直接焊接在PCB板上完成板端固定，母端部分则设计为导线压接腔，每一个针位对应独立的压接单元，相邻针位之间设置绝缘隔筋，避免多回路布线时出现导线毛刺外露引发的极间短路问题。不同针数的端子采用统一的截面轮廓设计，仅在长度方向随针数增加线性延伸，这种模块化的设计思路可以让同一套模具通过更换模腔镶件就能完成不同针数规格的生产，大幅降低了产品的开模成本，同时也能让不同针数的端子在导轨安装时保持统一的安装高度，适配柜内统一的布线走线空间。

　　在安装边界的设计上，公端焊针采用标准2.54mm间距设计，适配市面上绝大多数通用PCB的孔位布局，焊针长度预留了1.5mm的板后焊接余量，既可以满足波峰焊的工艺要求，也不会因为焊针过长触碰到柜内其他金属结构件引发短路。母端的插拔导向面做了15度的倒角处理，公母对插时可以自动校正位置偏差，即使在柜内视线受限的狭小安装空间内，操作人员也能快速完成端子对接，不会出现插针顶弯、对位不准的问题。每一个压接腔的进线口都设计为喇叭口导向结构，导线剥头后可以顺畅插入压接位置，压接螺丝采用防滑脱设计，拧到最大开口位置时也不会从端子本体上脱落，避免现场装配时螺丝掉落进入设备内部引发安全隐患。

　　从实际使用的性能维度考量，这套端子的绝缘本体采用阻燃工程塑料材质，可满足低压电气场景的阻燃等级要求，导电部分采用铜合金镀锡处理，既可以降低接触电阻避免长期通电发热，也能抵御工业现场的潮湿、盐雾环境带来的氧化问题。不同针数的端子侧面都设计有统一的卡扣拼接结构，多个同规格或不同针数的端子可以横向拼接成整排使用，拼接后整体结构稳固，不会出现单块端子松动移位的问题。端子底部设计有标准导轨卡槽，既可以直接卡装在DIN导轨上完成柜内固定，也可以通过侧面的固定螺丝孔完成螺丝固定式安装，适配不同的设备安装场景。在布线空间的预留上，端子压接腔的深度可以满足最大2.5平方毫米导线的压接需求，压接后导线的绝缘层可以完全进入端子本体内部，不会出现导体外露的问题，相邻端子插拔时的操作空间预留充足，使用标准螺丝刀就可以完成所有压接、拆装操作，不需要配备特殊的专用工具，适配工业现场的常规运维工具配置。
