双极接线端子航空连接基座结构

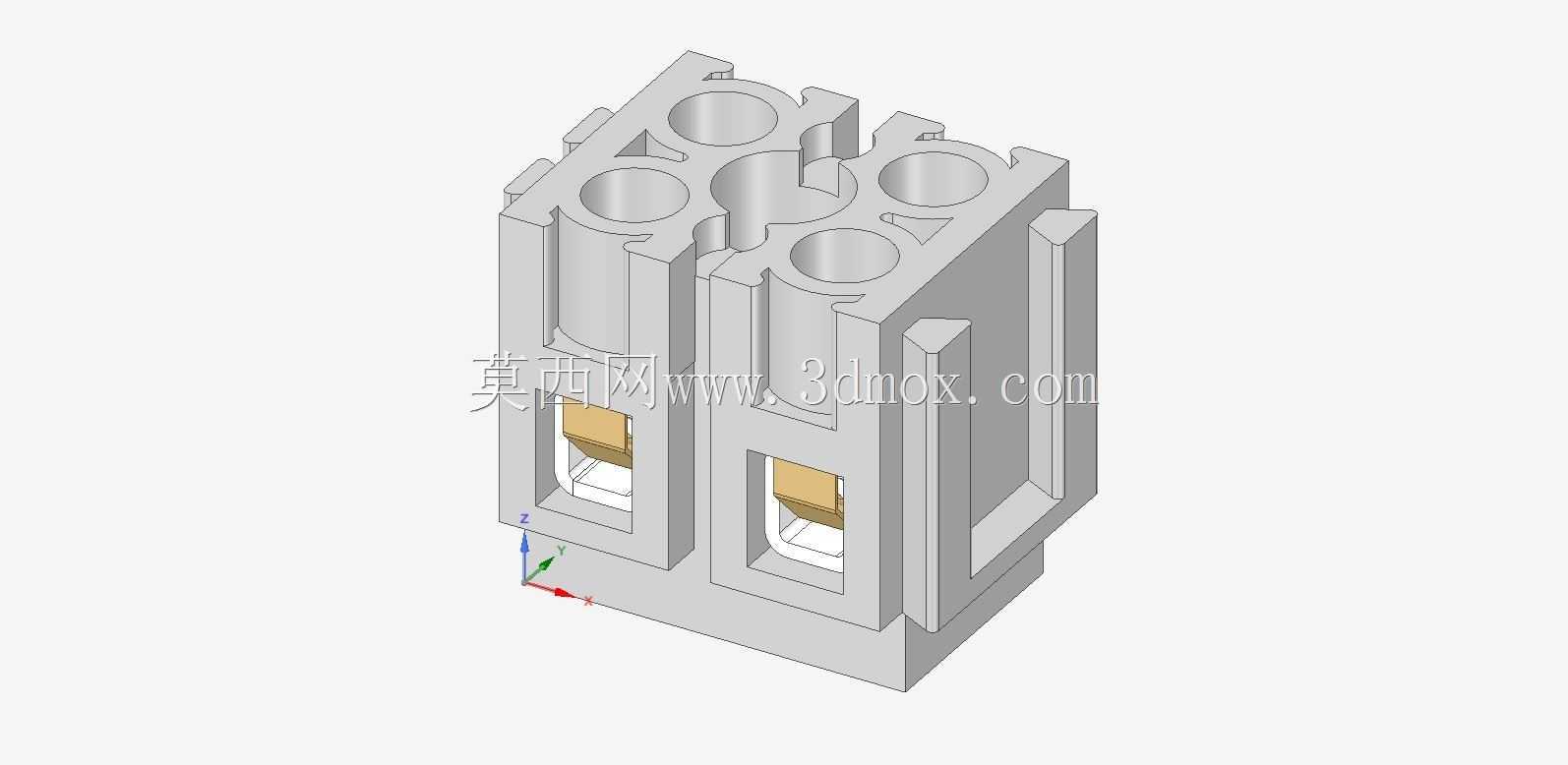

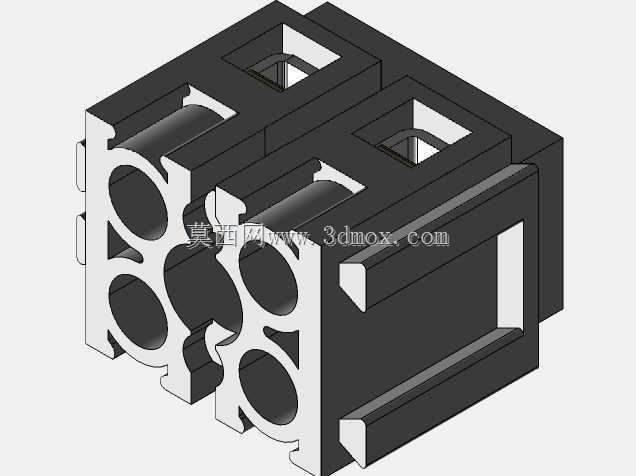

　　这类双极接线基座常应用在工业控制柜内部的动力回路分线场景，也会配套在小型机电设备的电源进线端，承担两路独立导线的压接固定与绝缘隔离作用，相比单极端子能节省柜内安装空间，减少相邻端子间的错位安装风险。从结构上看，整体采用模块化方块式壳体设计，壳体外侧预留了拼接卡槽，可根据实际回路数量横向拼接扩展，不需要额外的固定支架就能完成多极组合，适配不同线数的接线需求。壳体上部设置了四个圆形操作孔，对应两路接线位的螺丝锁紧操作空间，使用常规十字螺丝刀就能垂直伸入完成导线压接，操作孔边缘做了倒角导向，避免螺丝刀对位时刮伤壳体表面，也能减少操作时的打滑概率。下部的两个窗口是导线接入后的观察位，压接完成后可以直接通过窗口确认导线铜芯是否完全插入压接位，

　　有没有出现铜丝外漏、压接偏位的问题，不需要反复拆卸端子检查，能大幅提升柜内接线的施工效率。内部的压接组件采用铜质导电件搭配卡紧弹片的结构，导线插入后拧紧锁紧螺丝，弹片会自动贴合导线表面，增大接触面积的同时避免长期使用后螺丝松动导致的接触不良，导电件与绝缘壳体之间设置了定位卡槽，装配时不会出现导电件偏移，保证两极之间的绝缘距离满足电气安全要求。壳体的绝缘材质选用阻燃级工程塑料，能承受接线时的瞬时扭力冲击，也能在回路出现短时过载升温时维持结构稳定性，不会出现壳体融化变形导致的极间短路。安装边界上，整体外形为规整长方体，底部没有突出的安装脚，可直接卡在标准DIN导轨上，也能通过螺丝直接固定在安装板上，

　　两种安装方式的定位孔位都在壳体背部做了预埋，不需要额外加装安装附件。相邻拼接的端子之间通过侧面的凹凸槽定位，拼接后整体平面度误差控制在0.2mm以内，不会出现拼接后高低错位导致的导线干涉问题。设计过程中优先考虑了现场接线的操作便利性，将锁紧螺丝的操作轴线与导线插入轴线设置为垂直角度，接线时不需要倾斜螺丝刀，在柜内狭窄空间里也能完成操作，同时两极之间的绝缘筋高度超过操作孔深度，即使螺丝刀操作时出现小幅偏移，也不会触碰到相邻极的导电部件，避免接线过程中出现短路风险。壳体的边角都做了R1.5的圆角处理，搬运和装配过程中不会划伤操作人员的手套或皮肤，也不会刮伤相邻的线缆绝缘层。这类端子的压接范围覆盖1.5-6平方的多股铜芯导线，

　　能满足大部分工业控制回路的载流要求，导电件的表面做了镀锡处理，抗氧化能力强，长期在潮湿、多粉尘的车间环境下使用也能维持稳定的接触电阻，不会出现接头发热的问题。在进行三维结构设计时，首先确定了两极的中心距参数，保证满足电气间隙要求后再排布操作孔与观察窗的位置，壳体壁厚均匀控制在2mm左右，既保证足够的结构强度，也避免注塑成型时出现缩痕、翘曲的问题，侧面的拼接卡槽采用对称设计，不分左右方向，现场拼接时不需要区分方向，能减少装配出错的概率。背部的导轨卡扣做了弹性让位设计，卡入导轨时只需要轻压就能到位，拆卸时用一字螺丝刀撬动卡扣尾部就能快速取下，不需要逐个拆卸固定螺丝，方便后期的回路调整与维护。
