UCF306方形外球面带座轴承结构设计

　　在各类轻工输送、农业机械、食品加工生产线的传动布局中，带座外球面轴承一直是兼顾安装便捷性与调心容错能力的核心支承部件，UCF306方形座结构的设计，正是针对安装面为平整钢板、型材框架的场景做的定向优化。这类方形座轴承的核心用途，是为旋转轴提供径向与一定程度的轴向支撑，同时抵消传动过程中产生的径向跳动、安装同轴度偏差带来的附加载荷，相比分体式轴承座与轴承的组合，其预装完成的结构省去了现场装配时的轴承内圈定位、座孔配合公差调整步骤，能大幅缩短现场设备组装的调试周期。

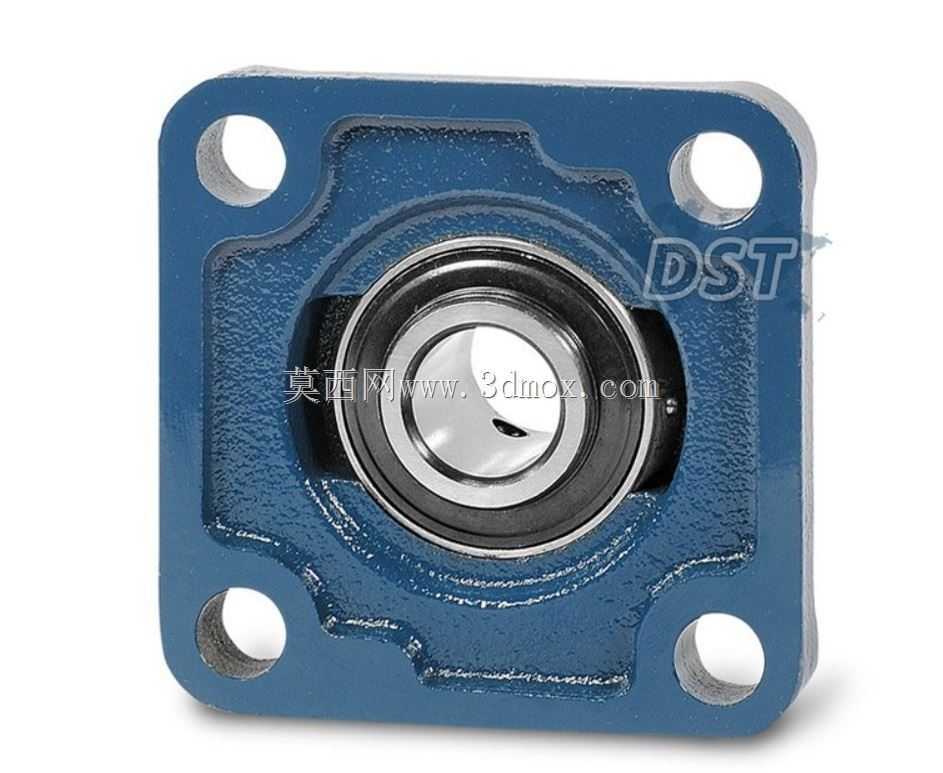

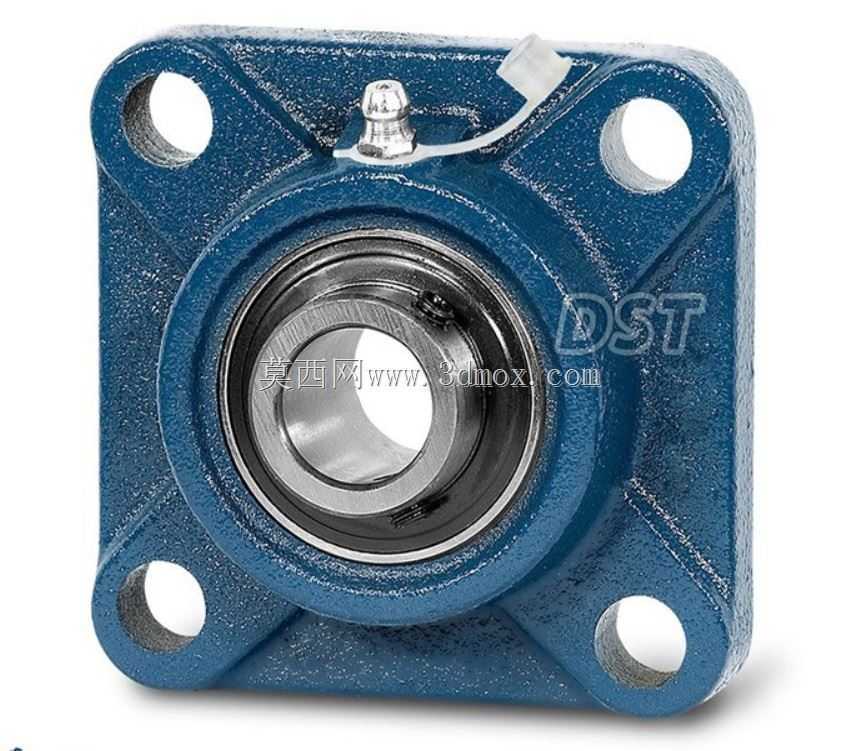

　　从功能特性来看，UCF306结构自带的铸钢方形座体，四个角位设置贯通安装孔，安装时可直接通过螺栓穿过孔位将整个轴承组件固定在安装基准面上，相比菱形座、立式座的结构，方形座的四个安装点受力更均匀，在承受交变径向载荷、存在一定冲击振动的工况下，座体与安装面的贴合稳定性更优，不容易出现单侧螺栓松动导致的支承偏移。座体顶部设置的注油嘴结构，可直接对接黄油枪完成轴承内部润滑脂的补充，无需拆解轴承组件，日常维护时仅需按运行周期补注润滑脂即可维持轴承的运转寿命，适配长时间连续运行的生产线设备运维需求。轴承部分采用外球面结构，与座体的球面内孔配合，可在安装轴存在小幅角度偏斜时自动调心，补偿轴加工、机架焊接变形带来的同轴度误差，避免轴承因憋劲出现早期磨损、抱死的问题。

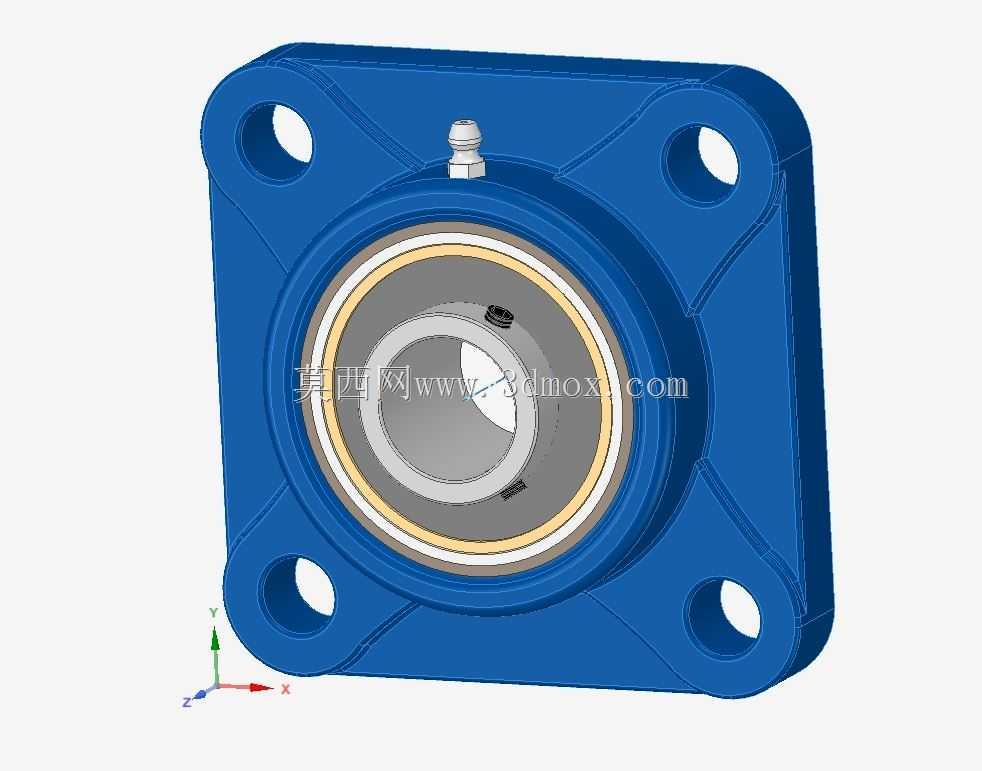

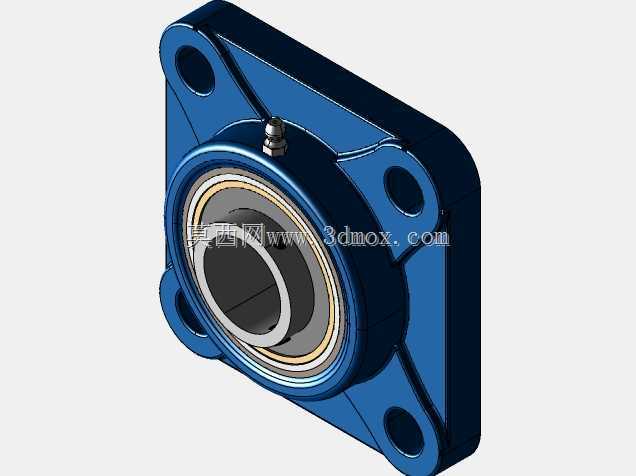

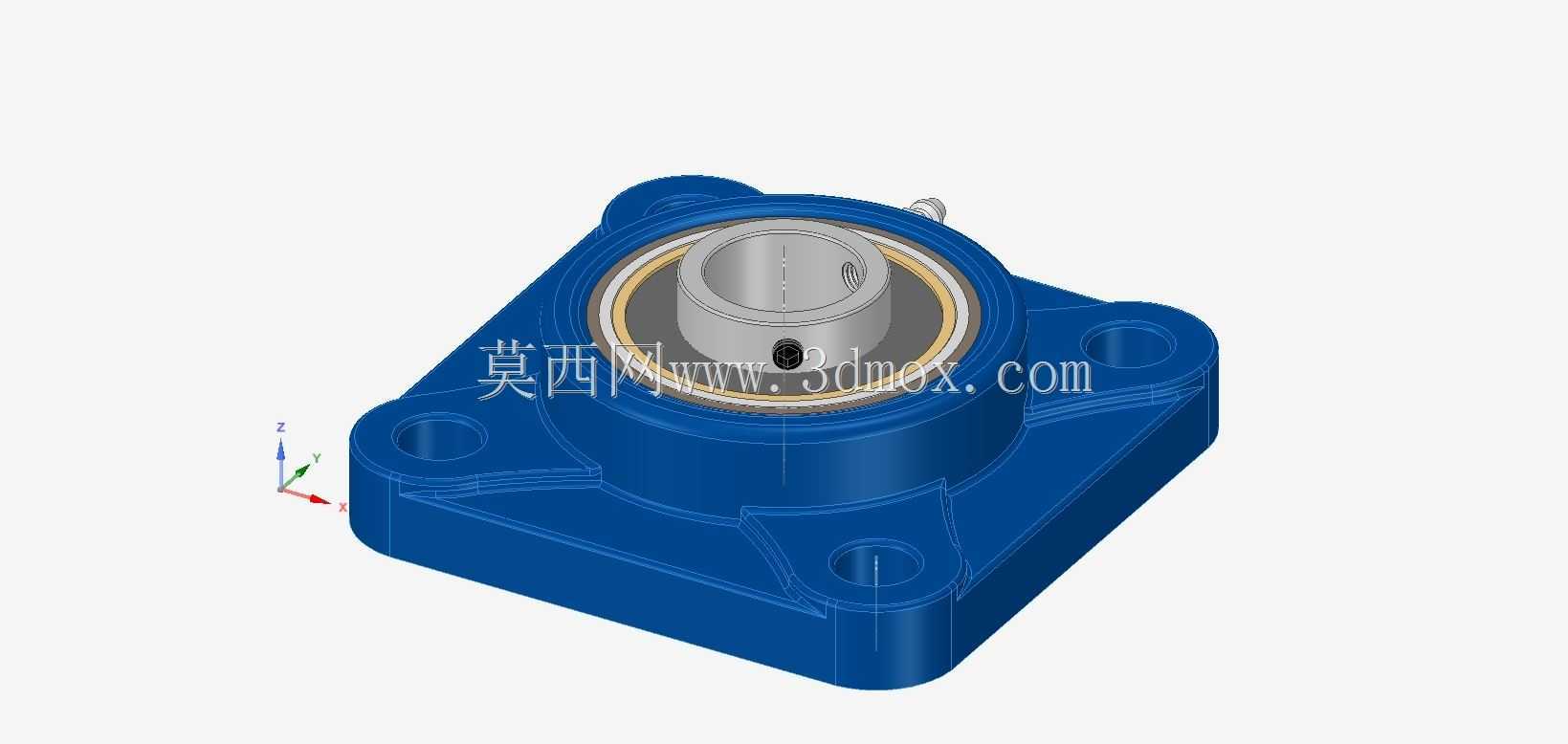

　　设计这类带座轴承的三维结构时，首先要明确安装边界的约束：方形座的四个安装孔中心距需要匹配通用安装规范，孔位与座体边缘的壁厚要满足铸造成型的工艺要求，避免出现壁厚不均导致的铸造缩孔缺陷；座体的球面内孔与外球面轴承的配合公差要选取合适的过渡配合，既保证轴承外圈在座体内不会出现随轴转动的打滑问题，又能保留球面调心的活动余量。轴承内圈的顶丝结构是这类组件的核心锁紧特征，建模时需要还原内圈上的两个顶丝孔与紧定螺钉的位置，实际使用时通过拧紧顶丝将内圈与转轴锁紧，传递扭矩的同时限制轴与内圈的相对窜动，设计时要保证顶丝孔的位置避开轴承保持架的运动区间，避免顶丝拧紧后干涉滚动体的正常运转。

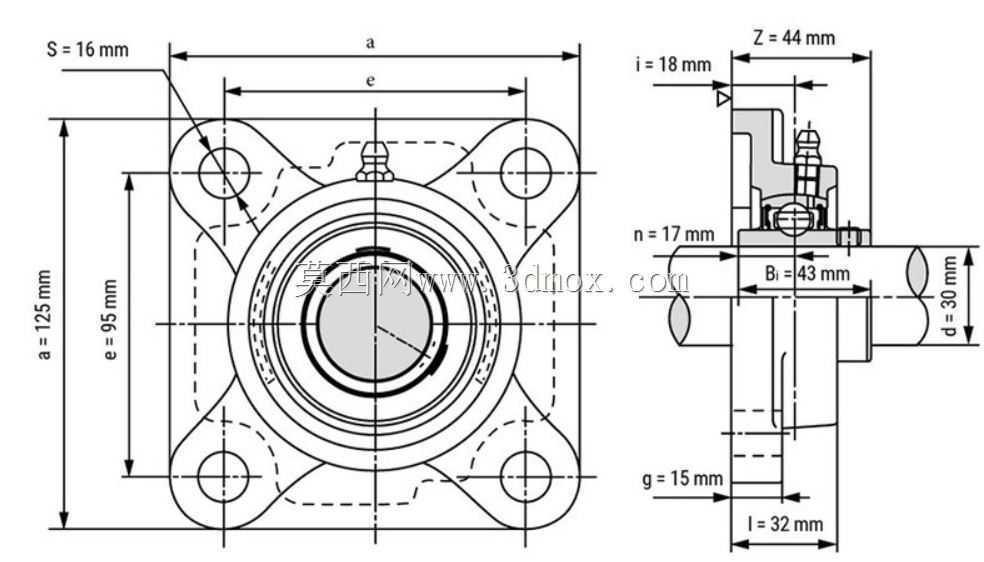

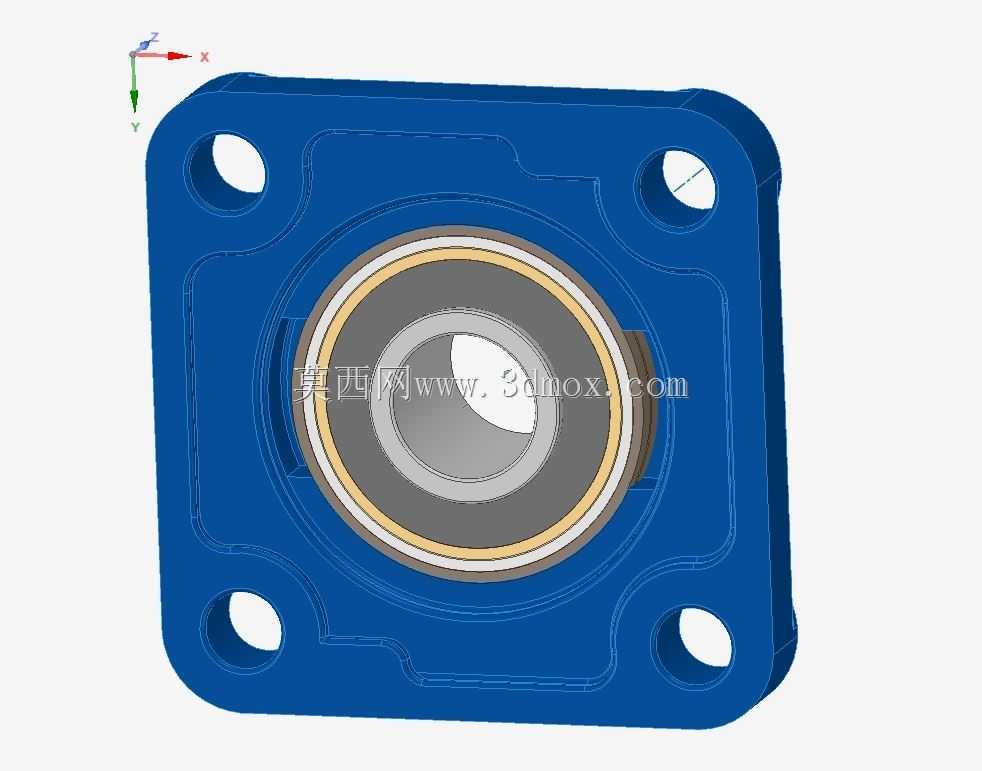

　　外形尺寸层面，UCF306的座体平面为正方形结构，四个安装孔对称分布在四角，中心到中心的距离对应306规格轴承的通用安装尺寸，座体总厚度需要覆盖轴承外圈的轴向宽度，同时预留注油嘴的安装凸台空间，注油嘴的油道要贯通至轴承内部的滚道区域，保证补注的润滑脂能直接到达滚动体与滚道的接触面上。轴承内圈的内孔为光孔结构，适配直径30mm的标准轴径，内圈两端伸出座体的长度要满足轴上零件的定位空间需求，避免安装时轴肩或其他零件与座体端面发生干涉。实际选型应用时，需要核对安装面的平面度，若安装面存在明显的焊接变形或平面度超差，即使轴承自带调心功能，长期运行也会导致座体受力不均出现断裂，因此安装前需要对安装基准面做简单的找平处理，四个安装螺栓的拧紧力矩要保持一致，避免单侧受力过大导致座体变形。

　　这类带座轴承常应用在皮带输送机的辊筒支承、小型风机的叶轮轴支承、农业机械的传动轴支承等场景，相比标准深沟球轴承搭配独立轴承座的方案，其集成化的结构降低了对安装人员的技术要求，即使没有专业轴承装配经验的运维人员，也能快速完成更换安装。建模过程中需要注意还原座体表面的铸造纹理特征、注油嘴的防护卡扣结构、轴承的密封盖细节，这些细节不仅是外观还原的需要，更能在做设备装配仿真时验证密封结构与周边零件的间隙是否合理，避免实际装配时出现密封盖被周边零件刮蹭损坏的问题。另外，座体底部与安装面接触的平面需要保证平面度要求，建模时可将该面设置为装配基准面，在虚拟装配时以此面为约束匹配设备的安装板，能快速校验整个传动组件的安装位置是否符合布局要求，减少后续工程图输出时的尺寸标注错误。
