剖分式滑动轴承座普卢默块结构设计

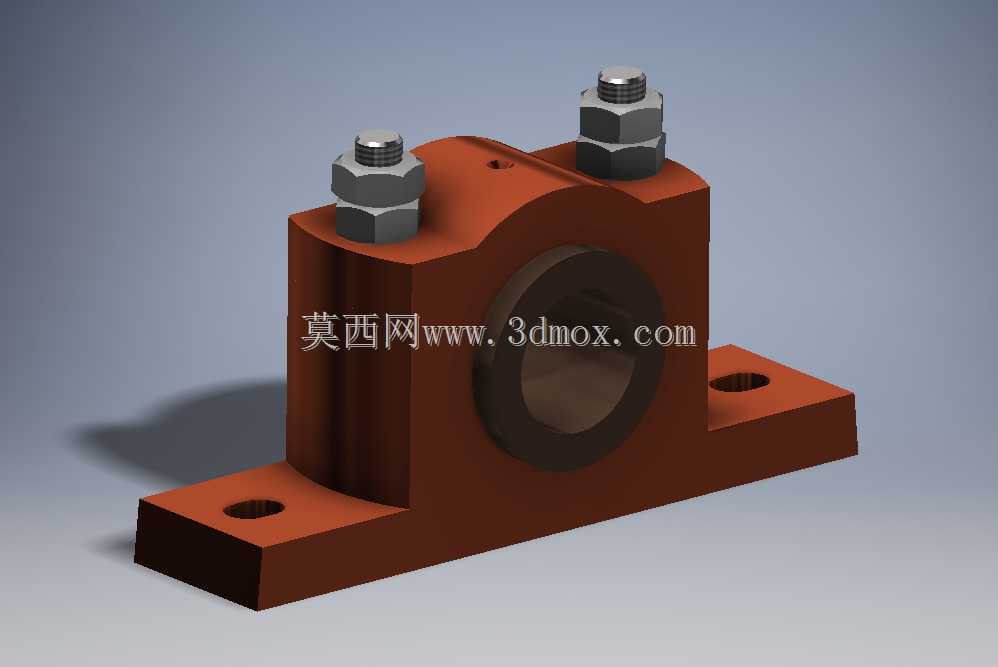

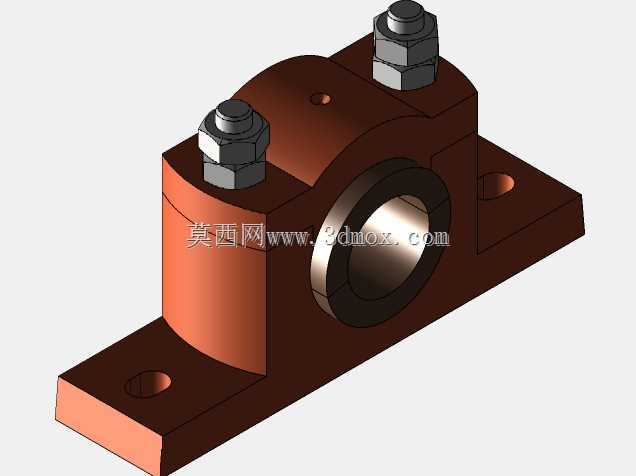

　　在各类重载、中低速传动设备的轴系布局中，这类剖分式结构的轴承支撑件是极为常见的核心支撑部件，常被用于矿山输送设备、冶金轧线辅机、建材生产装备的长轴系支撑点位，区别于整体式轴承座，它的核心优势在于轴系装配时无需沿轴向穿装整个轴段，对于长轴、多支点轴系的现场安装、后期维护更换轴瓦都能大幅降低作业难度，尤其是在设备已经完成主体就位的检修场景下，无需拆卸轴端的联轴器、传动轮等部件，仅需拆开上盖即可完成轴瓦的更换与间隙调整，这一特性让它在运维空间受限的工业现场具备极高的实用价值。从结构设计逻辑来看，这个部件采用上下剖分的分体式结构，底座与上盖通过两组高强度螺栓副实现锁紧，螺栓配套双螺母结构，能够在设备长期运行产生振动的工况下避免螺母松脱，

　　保证轴瓦的抱紧力稳定，不会因为连接松动导致轴系跳动超差。底座部分设计为带两个安装孔的水平法兰结构，安装孔为长圆孔形式，允许安装时在一定范围内调整座体的轴向位置，降低基础预埋螺栓的位置精度要求，现场安装时可以通过垫片调整座体的水平度，保证轴系的同轴度符合装配要求。中间的轴瓦安装腔为圆柱形通孔，适配对应规格的对开式滑动轴瓦，轴瓦与座体之间采用过渡配合，能够保证轴瓦在座体内不会发生相对转动，同时上盖顶部的预留结构可以加装注油嘴，为滑动摩擦面提供持续的润滑介质供给，避免干摩擦导致的轴瓦烧损。在设计这类支撑件时，首先要明确所支撑轴段的直径、径向载荷的大小与方向，通常这类普卢默块主要承受径向载荷，不适用于承受较大轴向力的工况，

　　因此选型时需要核算底座法兰的安装螺栓间距、螺栓孔中心到底座支撑面的高度，确保安装后轴的中心高与配套设备的输入输出轴中心高一致，避免出现轴系不对中引发的附加弯矩，加速轴瓦和轴颈的磨损。从安装边界来看，座体的整体宽度要满足相邻支撑点的间距要求，两个安装孔的中心距需要匹配现场设备底座的安装螺孔位置，上盖顶部到安装基面的总高度要预留足够的螺栓拆装空间，保证检修时能够顺利取出锁紧螺母完成上盖拆卸。结构设计时，上下剖分面的加工精度直接影响装配后的轴孔圆度，因此剖分面需要经过铣削加工，保证平面度误差控制在合理范围内，装配时剖分面之间可以加装调整垫片，通过改变垫片的厚度来调整轴瓦与轴颈之间的配合间隙，适配不同工况下的间隙需求，

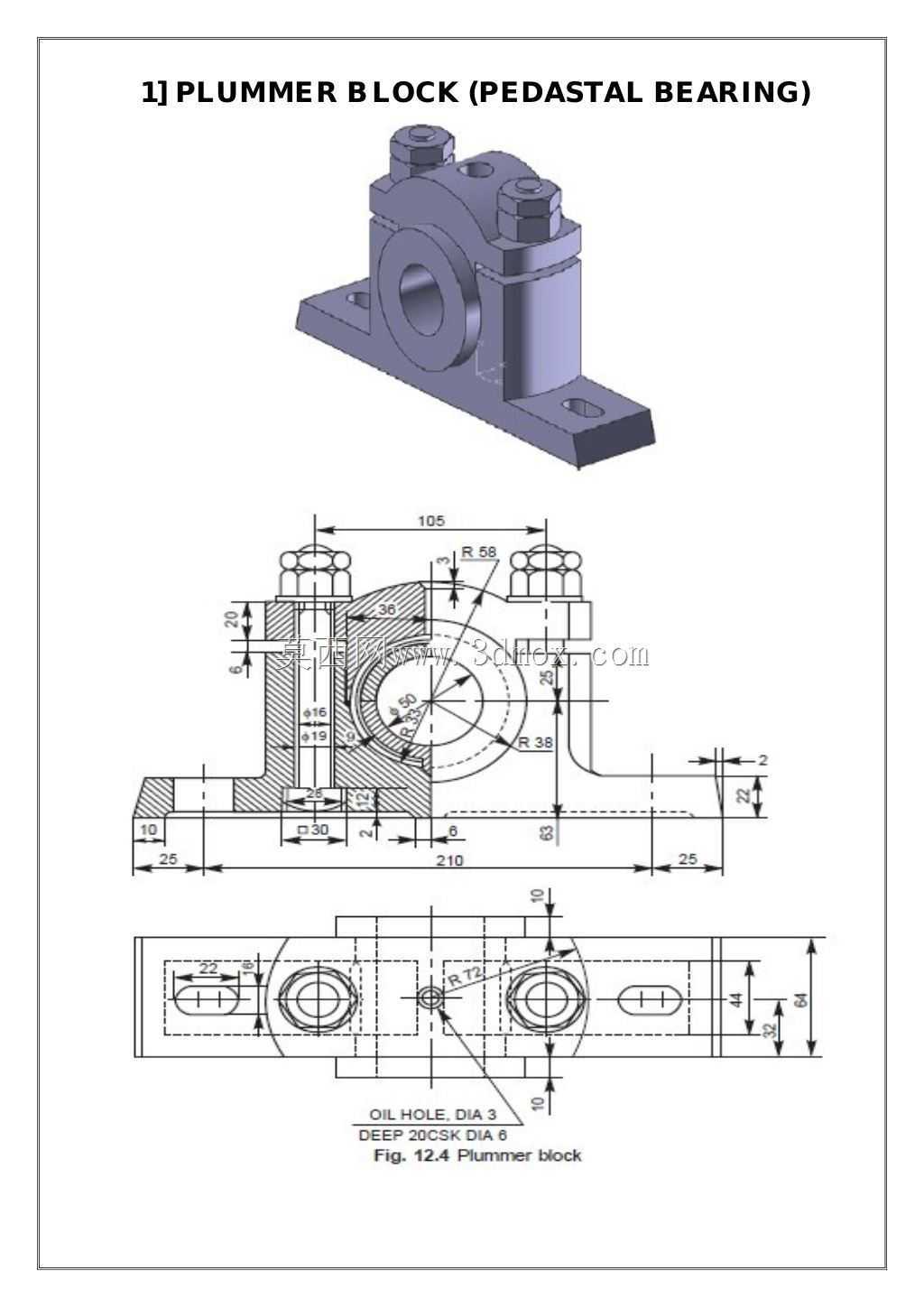

　　比如重载低速工况可以适当放大间隙保证润滑膜形成，高速轻载工况则适当减小间隙降低轴系跳动。在实际工程应用中，这类支撑件常被布置在长传动轴的中间支撑点位，比如带式输送机的托辊组主传动支撑、破碎机的偏心轴两端支撑、大型风机的主轴支撑等场景，相比滚动轴承座，滑动轴承形式的普卢默块具备更强的抗冲击载荷能力，在存在瞬时冲击载荷的工况下使用寿命更长，同时结构简单，维护成本低，仅需定期更换轴瓦即可继续使用，无需整体更换座体。建模过程中需要重点关注几个关键尺寸的校验：首先是轴孔的中心高，这个尺寸直接决定轴系的安装高度，公差需要控制在h7级别，避免中心高偏差导致轴系倾斜；其次是上下剖分面的位置，要保证上下两部分合装后轴孔的圆柱度，不能出现错位导致轴瓦安装后变形；另外两个锁紧螺栓的位置要避开轴瓦的安装区域，螺栓孔与轴瓦腔之间要留有足够的壁厚，保证锁紧时座体不会产生过大的变形，同时底座的安装孔沉台深度要匹配所用螺栓的头部高度，保证螺栓安装后头部不会突出底座底面，影响座体与安装基础的贴合度。在细节处理上，座体的所有棱边都做了倒角处理，避免装配时划伤操作人员，同时铸造圆角的设计符合铸造工艺要求，避免铸件出现应力集中导致的开裂，壁厚设计尽量均匀，减少铸造过程中产生的缩孔、缩松缺陷，保证座体的整体强度满足载荷要求。
