窗帘传动用塑料珠链卡扣结构设计

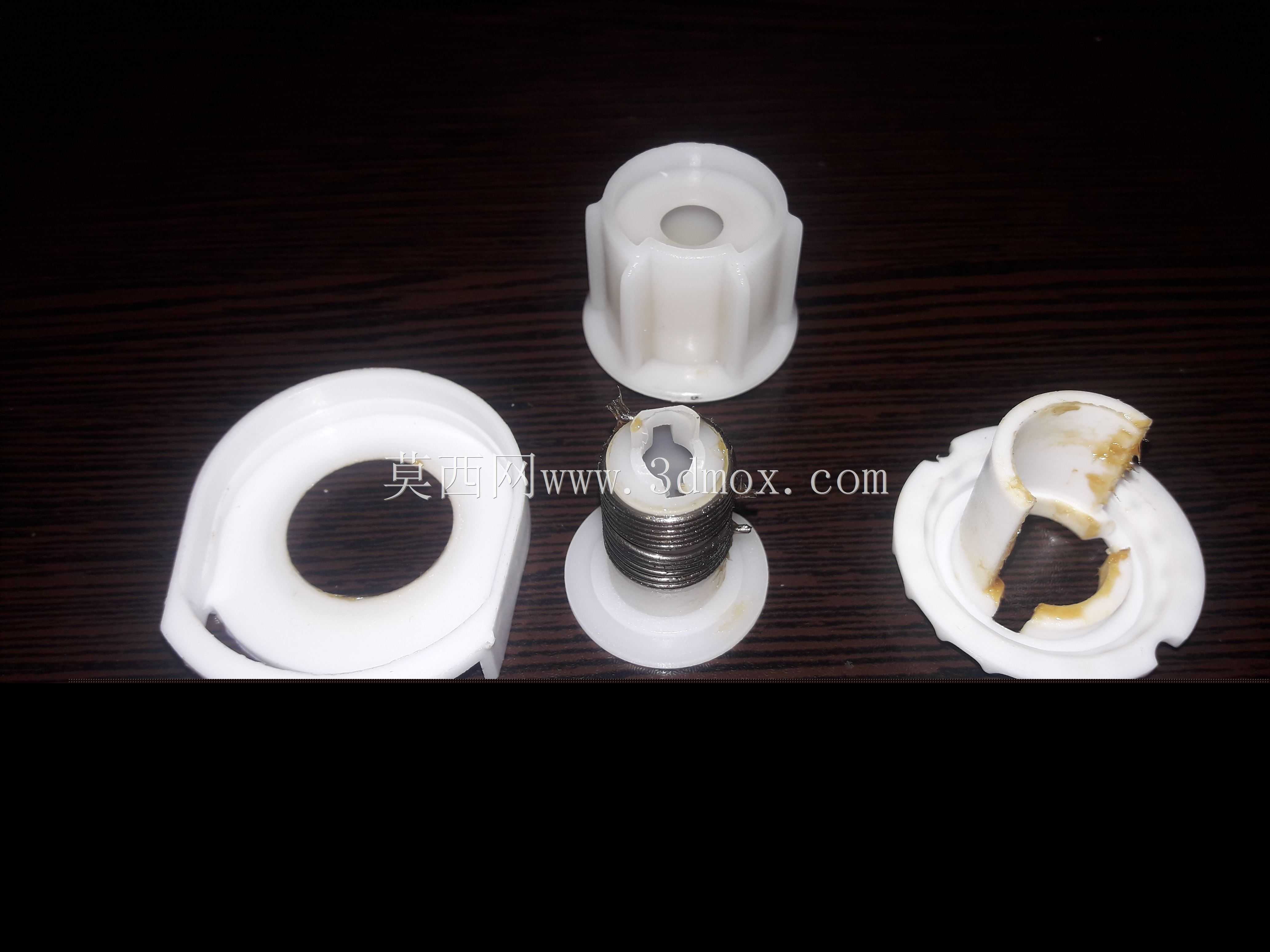

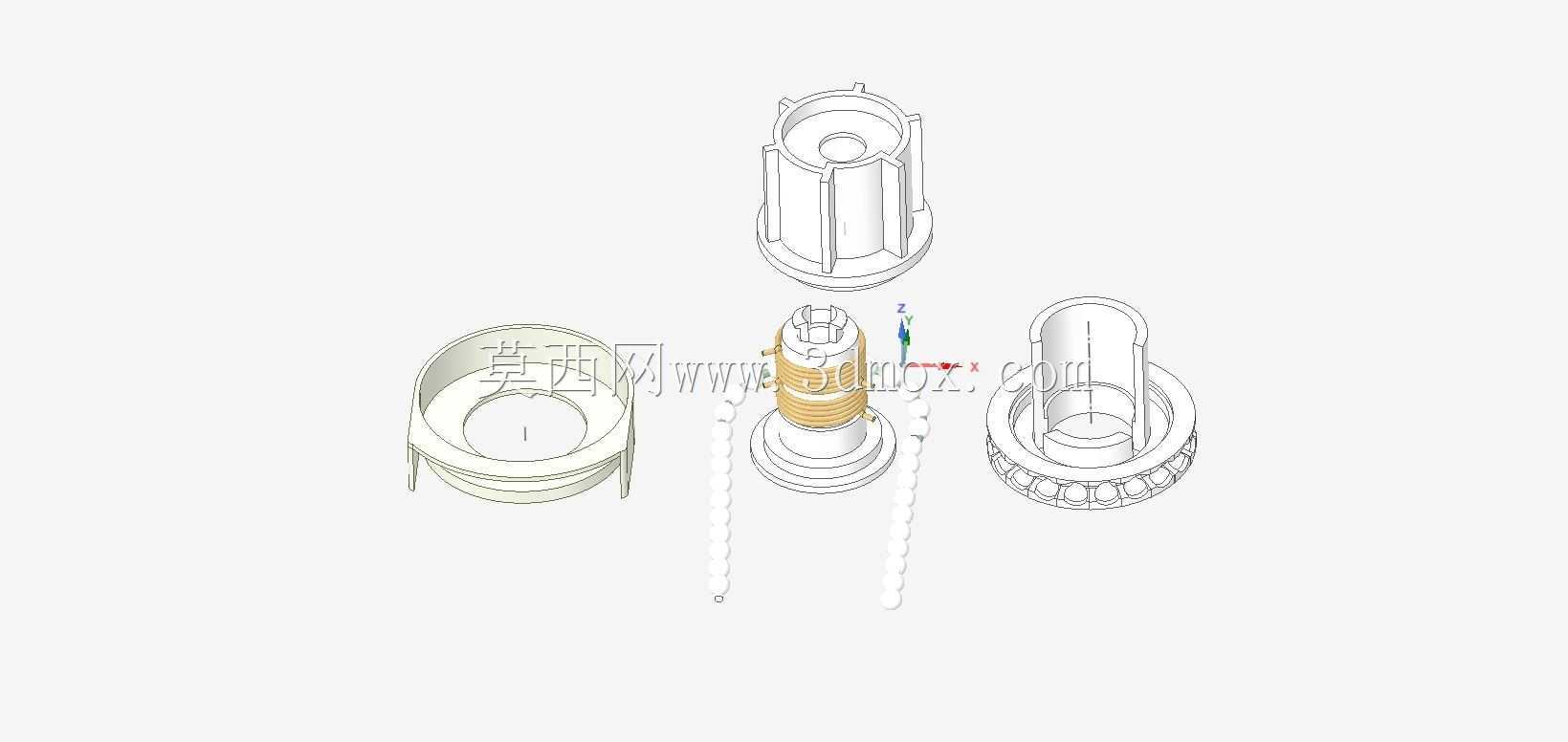

　　日常家居场景里的手动卷帘、百叶帘、柔纱帘产品，珠链传动是普及率最高的操控结构，而这类珠链卡扣是整套传动系统里容易被忽略但直接影响使用体验的核心小构件，很多用户遇到的窗帘拉不动、珠链跳齿、使用一段时间后卡扣松脱掉落的问题，本质上都是这个小零件的结构设计没有匹配实际受力工况导致的。从实际装配场景来看，这个卡扣需要同时承担三个维度的功能：首先是作为珠链端部的固定锁紧结构，要把循环珠链的首尾两端牢牢卡合，形成闭合的传动环路，避免拉拽过程中接头松脱导致珠链散架；其次是作为传动限位结构，卡扣的外轮廓齿形要和窗帘卷管端部的链轮齿槽完全匹配，拉拽珠链时卡扣经过链轮位置不能出现卡滞、跳齿的情况，要能顺畅通过齿槽完成传动；最后是作为防坠限位结构，

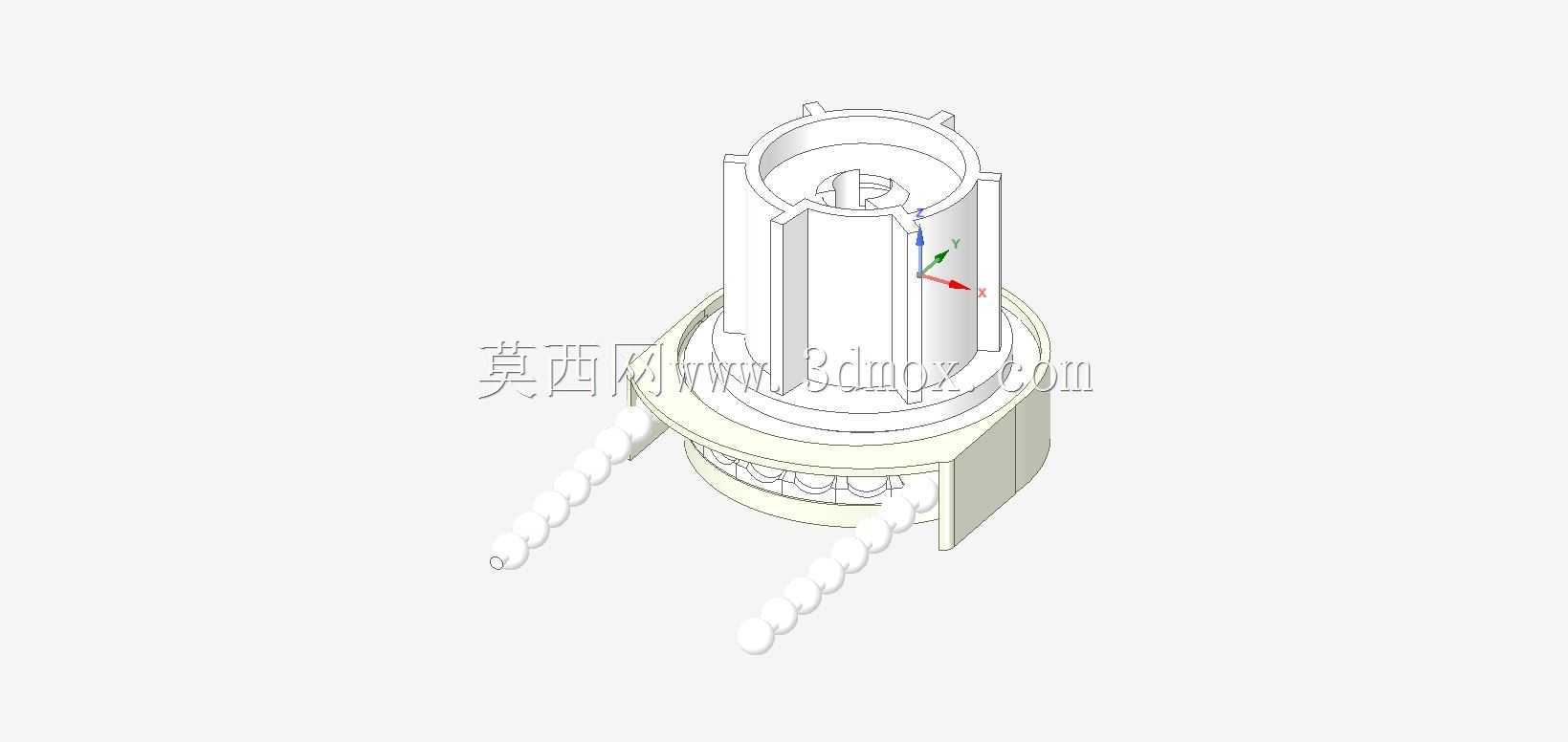

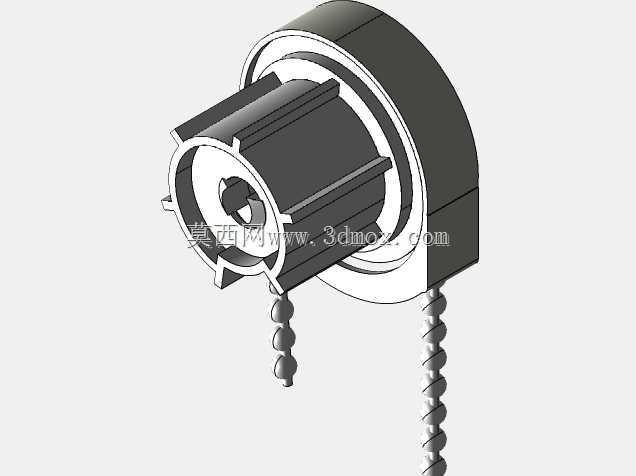

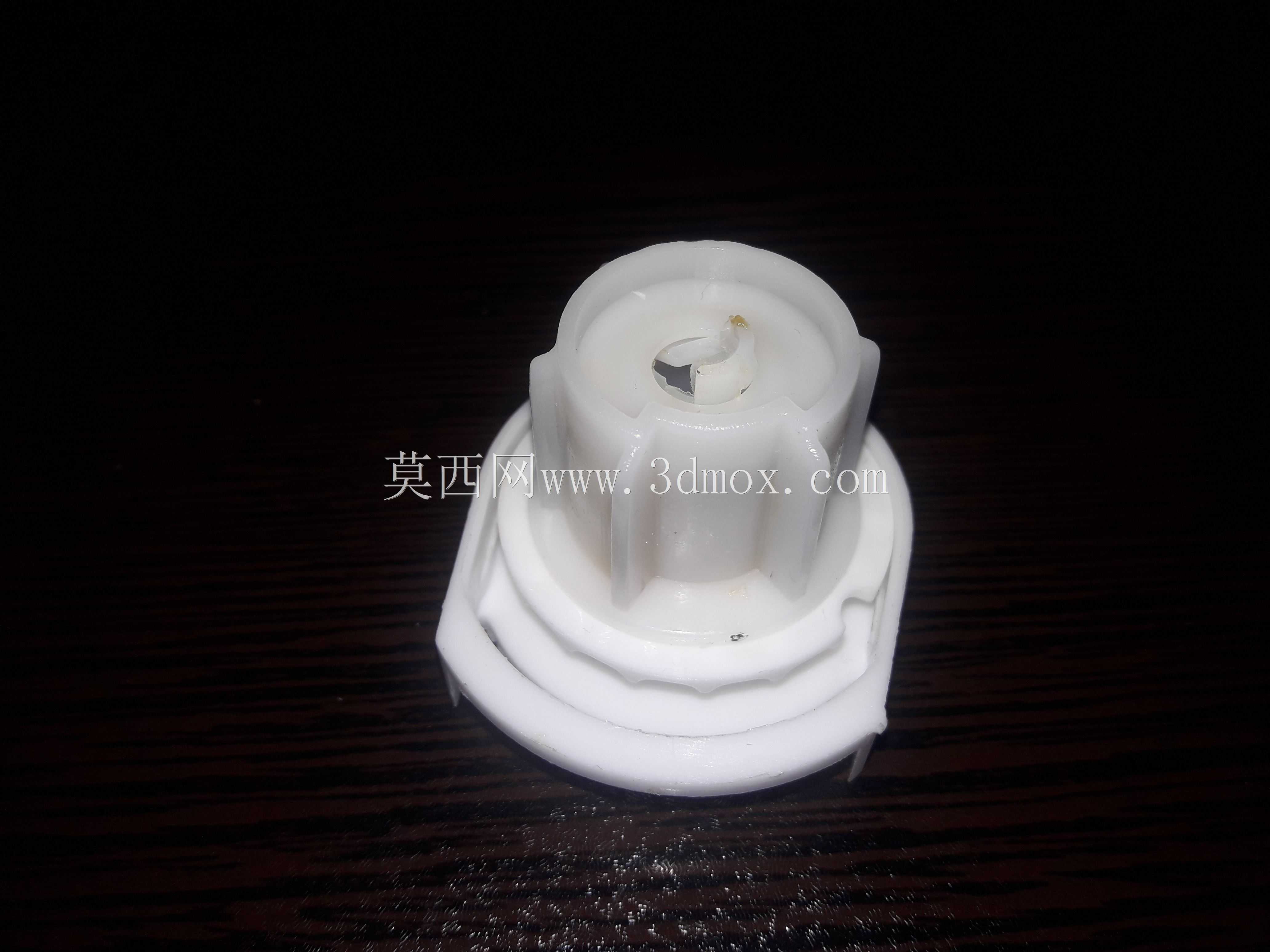

　　当窗帘拉到上下极限位置时，卡扣会抵在链轮端盖的限位槽位置，避免过度拉拽导致珠链完全脱出卷管机构。做这个构件的结构设计时，首先要考虑的是材料选型对应的壁厚控制，这类零件一般用POM或者耐磨尼龙注塑成型，材料本身有不错的自润滑性和抗疲劳强度，但是壁厚设计不能过厚，否则注塑过程中容易出现表面缩痕、内部气孔的缺陷，也不能过薄，否则反复承受拉拽力的时候容易出现断裂失效，常规家用窗帘的珠链拉力一般在15-30N之间，壁厚控制在1.2-1.8mm区间就能满足长期使用的强度需求，不需要额外做加强筋结构，避免增加注塑模具的复杂度。外形尺寸的匹配是设计里的核心环节，首先是内部的珠链卡槽尺寸，要适配常规4.5mm*6mm规格的窗帘珠链，卡槽的内圈要做和珠粒外形完全贴合的圆弧槽，不能留过大的间隙，否则珠粒在卡槽里会有旷量，拉拽的时候会出现异响，也不能卡接过紧，否则装配的时候很难把珠链压入卡槽，增加现场安装的难度。外部的齿形结构要和标准窗帘链轮的齿距完全匹配，齿顶做R0.5的圆角过渡，避免卡扣经过链轮的时候和齿槽发生硬碰撞，导致操作手感生涩。底部的法兰边结构是安装边界的关键设计，法兰边的外径要比链轮的中心通孔大2-3mm，当卡扣随珠链运动到链轮位置时，法兰边会贴在链轮的端面，不会因为拉拽角度倾斜导致卡扣卡进链轮和安装支架的缝隙里。很多新手设计这类零件的时候容易忽略拔模角度的设置，因为是注塑件，所有沿开模方向的侧壁都要做1-1.5度的拔模斜度，

　　包括内部的卡槽和外部的齿形结构，否则注塑生产的时候脱模困难，容易出现零件顶白、变形的问题。另外，卡扣的开合结构要做一体式的弹性卡爪设计，不需要额外的螺丝或者粘接固定，安装的时候只需要把珠链的两端珠粒分别压入对应的卡槽，弹性卡爪会自动回弹锁紧，不需要额外的紧固件，既降低了零件成本，也提升了现场安装的效率。从实际使用的工况来看，这个零件长期暴露在室内环境下，不需要考虑防水、防腐蚀的特殊要求，但是要考虑耐老化性能，毕竟窗帘是长期使用的家居产品，正常使用寿命要达到5年以上，所以材料里可以添加少量的抗氧剂，避免长期受光照影响出现塑料变脆开裂的问题。还有一个容易被忽略的设计细节是卡扣的整体重量要和单颗珠粒的重量接近，否则珠链在循环运动的时候，

　　经过卡扣的位置会出现明显的顿挫感，影响拉拽的手感，所以设计的时候要尽量让零件的整体重量控制在和2-3颗珠粒相当的水平，不要做多余的厚重结构。在实际的装配验证环节，要重点测试三个维度的性能：一是反复拉拽的疲劳强度，模拟日常使用场景连续拉拽一万次以上，卡扣不能出现断裂、松脱的情况；二是传动顺畅性，卡扣经过链轮位置的时候不能有卡滞、异响，拉拽力的波动不能超过5N；三是极限拉拽性能，当施加超过正常使用拉力三倍的力时，卡扣应该出现弹性脱开而不是直接断裂，避免用户过度用力拉拽的时候损坏整个窗帘的卷管机构。这类小零件虽然结构不复杂，但是直接影响整套窗帘产品的使用体验，很多低价窗帘产品的差评都来自于这类小零件的失效，所以在结构设计阶段把每个细节的尺寸、受力、装配逻辑考虑到位，才能避免后期使用中出现各种问题。
