门窗锁扣式施拉格限位固定构件

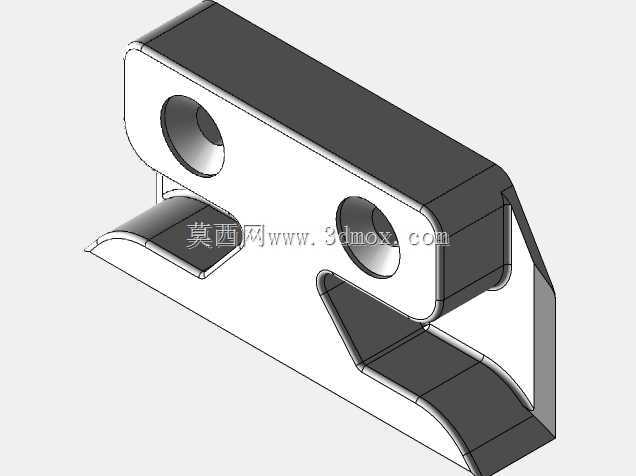

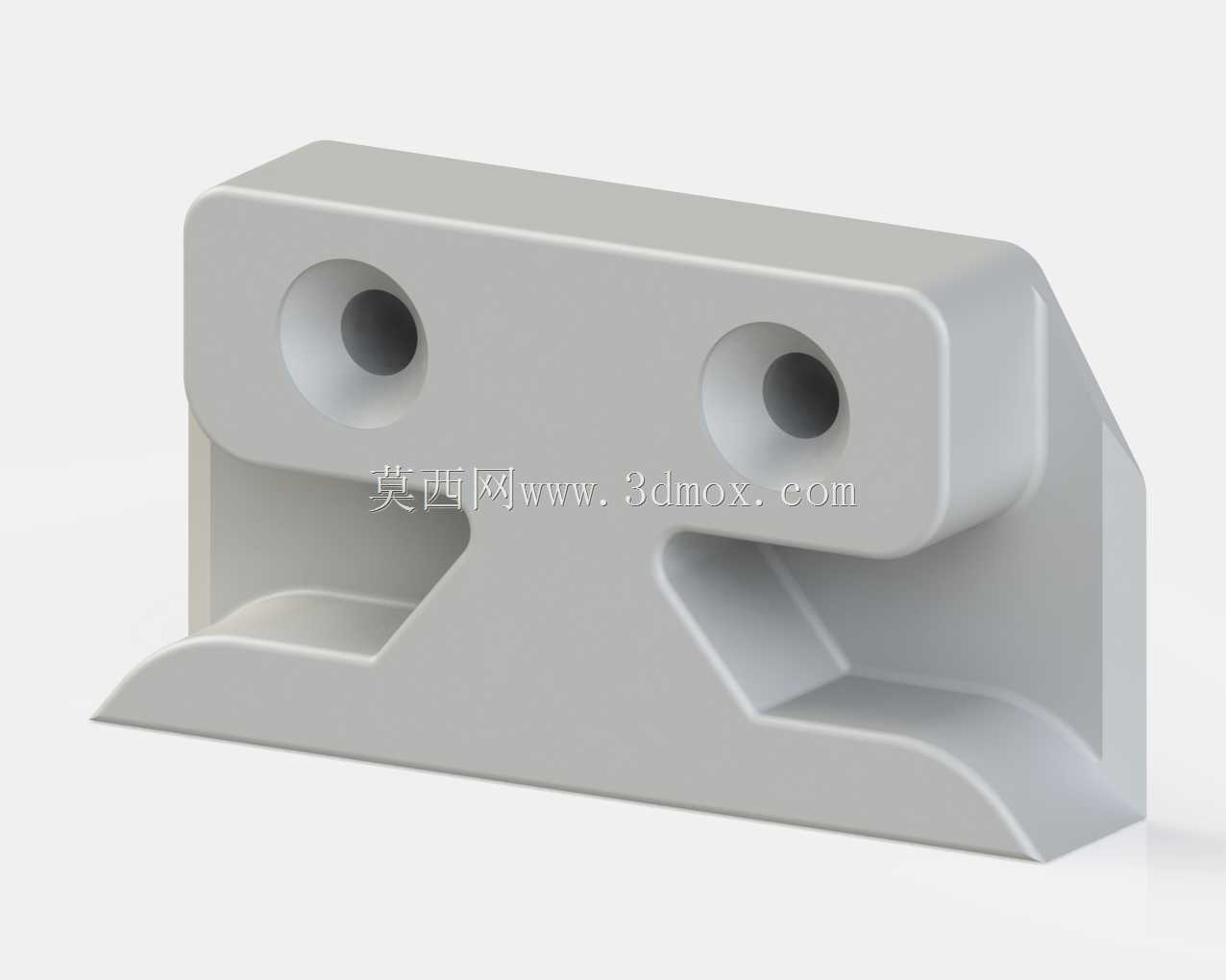

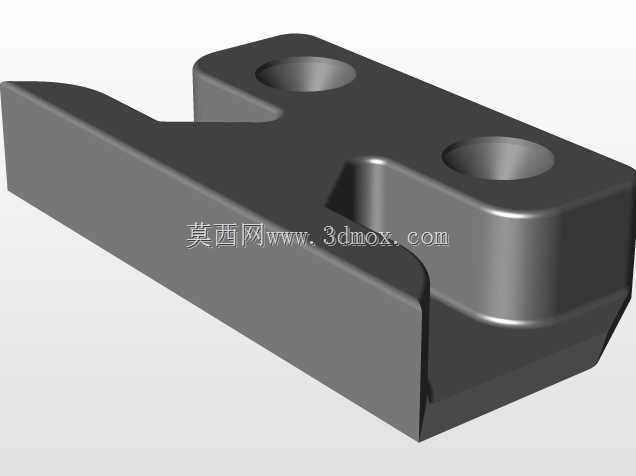

　　在门窗系统的启闭传动结构中，这类限位锁止构件是承担扇框定位、启闭行程约束的核心受力小件，日常应用场景覆盖平开窗、内开内倒窗以及部分轻型推拉隔断的锁点配合工位，直接决定门窗关闭后的密封压紧程度与抗风压晃动性能，不少家装与商用门窗的漏风、扇框旷量问题，往往都和这类锁止构件的配合精度、安装定位偏差直接相关。从结构功能来看，该构件采用一体式铣削成型的块状基体，两个同轴布置的沉头安装孔用于将构件整体固定在门窗扇的型材槽口内，孔位深度做了适配标准沉头螺丝的避让设计，安装后螺丝端面不会突出构件表面，避免和锁座配合时出现运动卡滞。构件下部的两个对称斜向导引槽是核心功能面，槽口边缘做了连续的圆角过渡处理，在门窗扇关闭过程中，

　　框体上配套的锁轮会顺着斜槽面逐步滑入锁止位，借助斜面的楔紧作用将扇体向框体侧持续压紧，保证密封胶条的均匀压缩量，相比直面锁止结构，这种斜向导引结构能抵消3mm以内的安装对位偏差，降低现场安装的调试难度，同时在启闭过程中不会出现硬性撞击，减少五金件的长期冲击磨损。设计阶段首先要匹配对应型材的槽口安装边界，构件整体厚度控制在适配欧标C槽的尺寸范围内，安装孔的中心距严格对应型材槽的固定孔位，不需要额外在型材上打孔攻丝，直接采用标准T型螺栓或者自攻螺丝即可完成固定。构件的外形轮廓做了多处倒角与去锐处理，一方面是避免安装过程中划伤施工人员，另一方面也减少构件和型材槽口配合时的卡滞，侧边的斜切轮廓是为了避让扇框转角处的加强筋结构，

　　保证构件安装后能完全贴附在型材安装面上，不会出现悬空导致的受力变形。从受力角度考量，构件的两个导引槽根部做了加厚处理，锁止状态下锁轮的作用力会沿着斜面传递到整个基体，再通过两个安装孔分散到型材基体上，长期使用下不会出现槽口断裂、变形的问题，材质适配方面既可以采用锌合金压铸成型适配批量家装场景，也可以采用不锈钢机加工用于沿海高腐蚀环境的门窗项目，两种加工方式下的结构尺寸保持一致，具备良好的互换性。安装调试过程中，只需要调整构件在型材槽内的上下位置，就能改变锁止时的压紧量，顺时针上移构件会增加扇框的压紧程度，提升密封性能，下移则会减小启闭阻力，适配不同厚度的密封胶条配置，不需要额外更换配件就能完成现场调试。这类构件虽然单个体积小，

　　但属于门窗五金系统里的易损耗受力件，结构设计上的细节处理直接决定整个门窗系统的使用手感与使用寿命，比如导引槽的表面粗糙度要控制在合理范围，过高会增加启闭摩擦力，过低则会导致锁止后出现旷量，安装孔的沉头深度要精准，过浅会导致螺丝突出干涉运动，过深则会降低螺丝的锁紧强度，这些细节都是在三维建模过程中需要反复核对配合公差、模拟运动干涉才能确定的参数，建模时需要同步模拟锁轮在整个启闭行程中的运动轨迹，确认全程不会出现卡滞点，同时要校核锁止状态下的构件受力变形量，保证在最大抗风压载荷下构件的变形量不会导致锁止失效。
