带安装基座旋转式可调电位计结构

　　在工业控制、消费电子、仪器仪表的电路调节场景里，这类带安装基座的旋转电位计是十分常见的线性调节元件，日常接触到的音频设备音量调节、工控面板参数微调、实验台电源输出校准、小型机电设备的转速/角度阈值设定，都能见到这类元件的身影。它的核心作用是通过旋转轴的角位移改变自身电阻值，进而实现对电路中电压、电流参数的连续可调输出，相比拨码式的档位调节，它能实现无档位的连续线性调整，适配需要精细校准参数的电路场景。

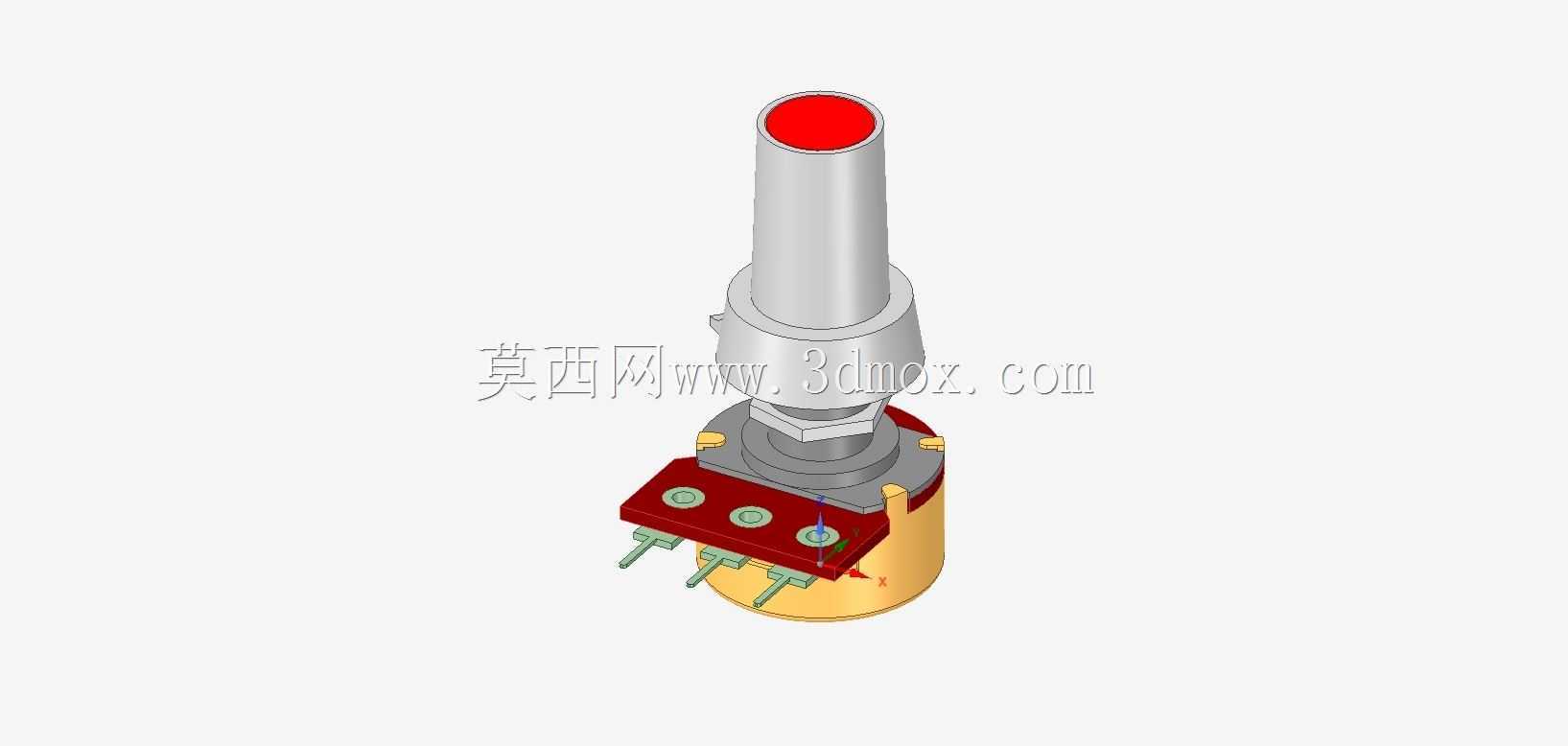

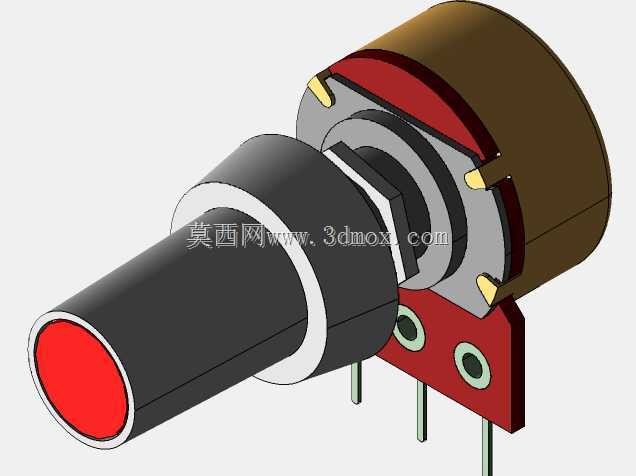

　　从结构设计逻辑来看，这款电位计采用金属外壳搭配绝缘安装基座的组合，上部的圆柱形金属轴套是旋转操作端的支撑结构，伸出的长轴是操作受力部位，顶端的红色标识端是旋钮安装位，日常使用时配套的塑料或金属旋钮会过盈压装在这个轴端，操作人员旋转旋钮时就能带动内部的碳膜刷片转动，改变刷片在电阻基体上的接触位置，从而实现电阻值的连续变化。下部的金色圆柱腔体是电阻基体与内部导电结构的容纳腔，外部延伸出的红色绝缘安装板是整只元件的固定载体，板上预留的三个金属接线引脚分别对应电阻体的两个固定端与中间滑动抽头，引脚采用直插式设计，既可以直接焊接在PCB板上完成电路连接，也可以通过接线端子外接导线，适配不同的安装布线需求。

　　设计时首先考虑的是安装边界的适配性，这类电位计属于面板安装类元件，上部轴套的外径是统一的行业通用尺寸，能适配市面上标准的面板安装开孔，安装时只需要将轴套从面板正面穿出，在背面用配套的锁紧螺母固定在轴套的外螺纹段，就能完成整只元件的面板固定，不需要额外设计定制安装支架，能大幅降低设备面板的设计加工成本。下部的安装基座与接线引脚的伸出长度也做了适配性设计，当元件固定在面板上时，下部的接线端与设备内部的PCB板或者布线层预留足够的安全间隙，不会出现引脚触碰金属外壳造成短路的问题。红色安装板上预留的两个小圆孔是辅助固定位，在震动较强的使用场景下，可以穿过小螺丝将基座额外固定在设备内部的支架上，避免长期震动导致引脚脱焊或者元件移位。

　　从功能特性上看，金属材质的轴套与外壳能提供足够的结构强度，日常频繁旋转调节时不会出现轴套变形、卡滞的问题，内部的旋转阻尼做了适配性调校，旋转时的阻尼感均匀，不会出现过松导致参数漂移、过紧导致操作费力的情况，能保证每次调节的参数精度。绝缘材质的安装基座能将内部带电结构与外部金属安装面板完全隔离，避免出现电路漏电、外壳带电的安全隐患，直插式的引脚做了镀锡处理，焊接时上锡速度快，不容易出现虚焊、脱焊的问题，能提升批量生产时的焊接良品率。

　　在实际选型适配时，需要重点关注几个安装边界参数：首先是轴的伸出长度，要匹配面板的厚度以及配套旋钮的安装深度，避免出现轴伸出过短旋钮装不到位、或者伸出过长导致旋钮晃动的问题；其次是引脚的间距，要和PCB板上预留的焊盘孔位完全对应，避免出现插装时引脚歪斜、强行插装导致引脚变形的问题；另外还要注意旋转角度与电阻变化的线性匹配度，这款电位计属于连续旋转类的线性电位计，电阻值随旋转角度的变化是线性对应的，适合需要参数连续调节的场景，如果是需要对数变化的音频调节场景，还需要匹配对应阻变特性的型号。在三维建模过程中，这类元件的建模重点要还原安装配合面的尺寸精度，比如轴套的外径、安装螺纹的规格、引脚的间距与直径、安装板的固定孔位尺寸，这些尺寸都是实际生产装配时的关键配合尺寸，如果建模时尺寸偏差过大，后续做整机装配时就会出现安装干涉、装不上的问题。建模时可以先绘制下部基座与腔体的回转体轮廓，再拉伸做出上部的轴套与操作轴，最后绘制安装板与引脚的结构，注意还原接线引脚的倒角细节，避免装配时引脚刮伤导线绝缘层，同时要预留出焊接时的焊盘空间，保证结构设计符合实际生产的工艺要求。
