手动吸锡器剖面结构三维数模

　　在电子装联、线路板返修、元器件拆换的作业场景里，手动吸锡器是焊台旁必不可少的辅助工具，这款剖视结构的三维数模完整还原了活塞式手动吸锡器的全部内部构造，能让结构设计从业者清晰看到各部件的配合逻辑与动作原理。从实际作业需求出发，这类工具的核心作用是在拆焊通孔插装元器件时，将熔融状态的焊锡快速吸除，避免焊锡残留堵塞焊盘孔，或是烫坏周边的贴片元件与线路板基材，日常在消费电子维修、工控板卡返修、小批量电子试制工位都有极高的使用频次。

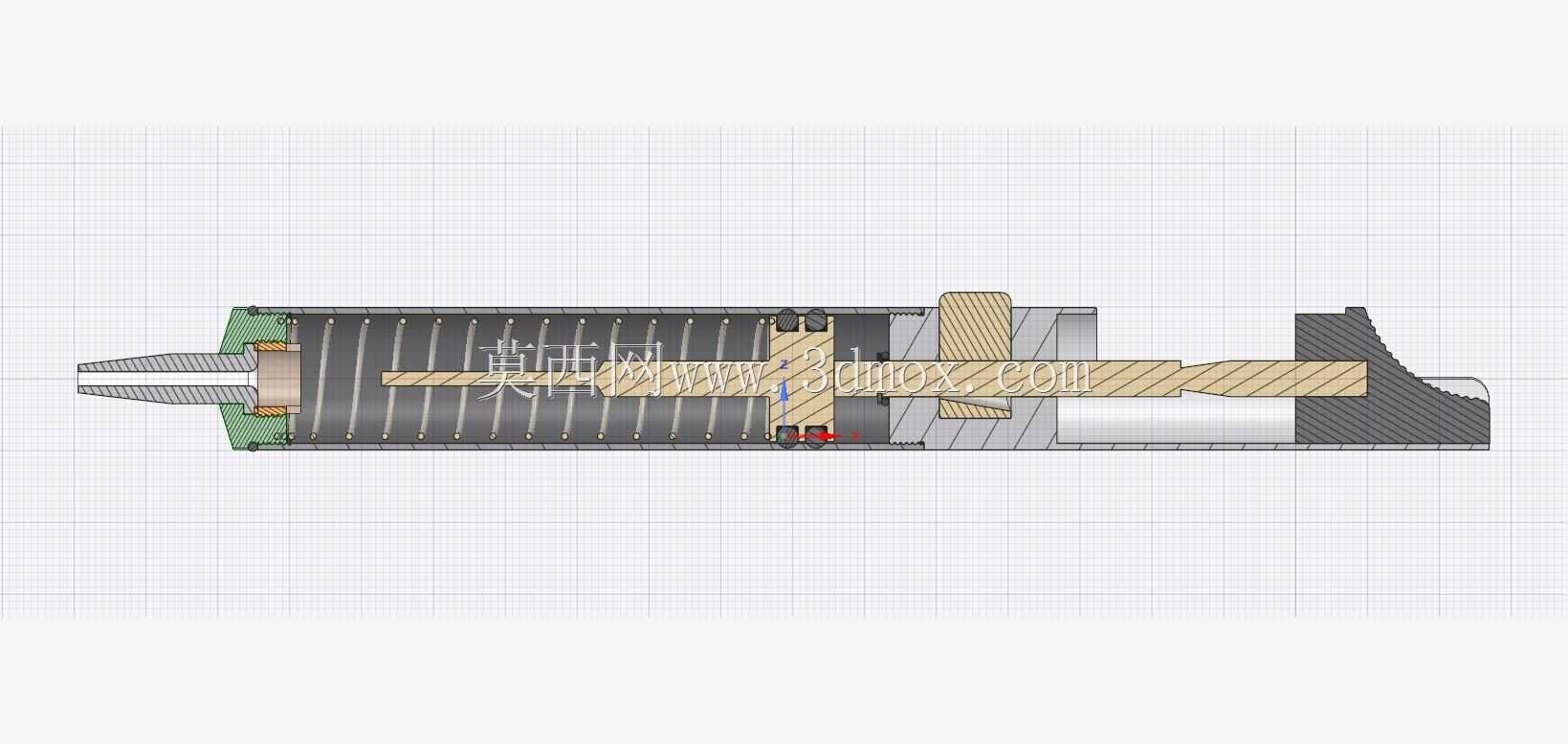

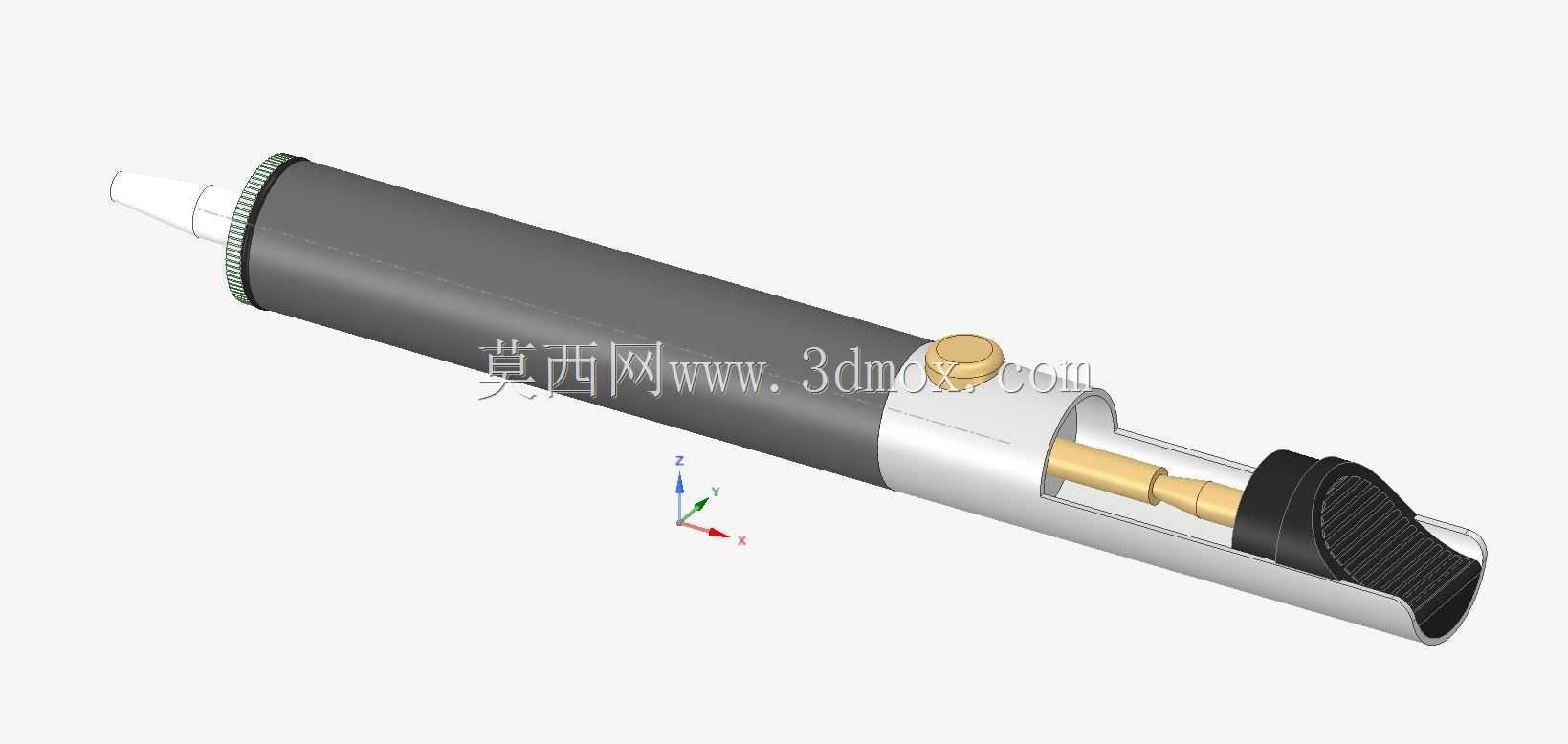

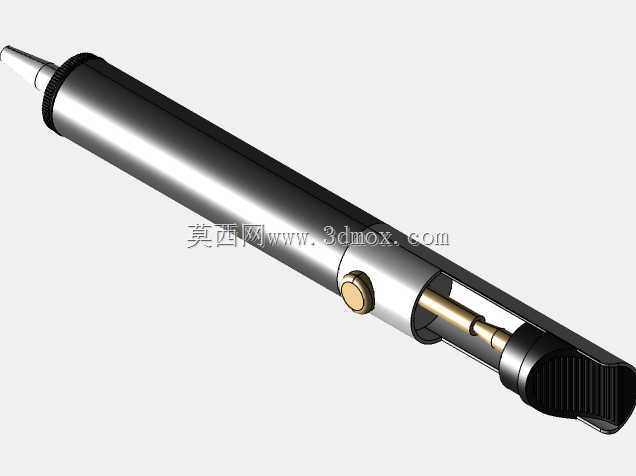

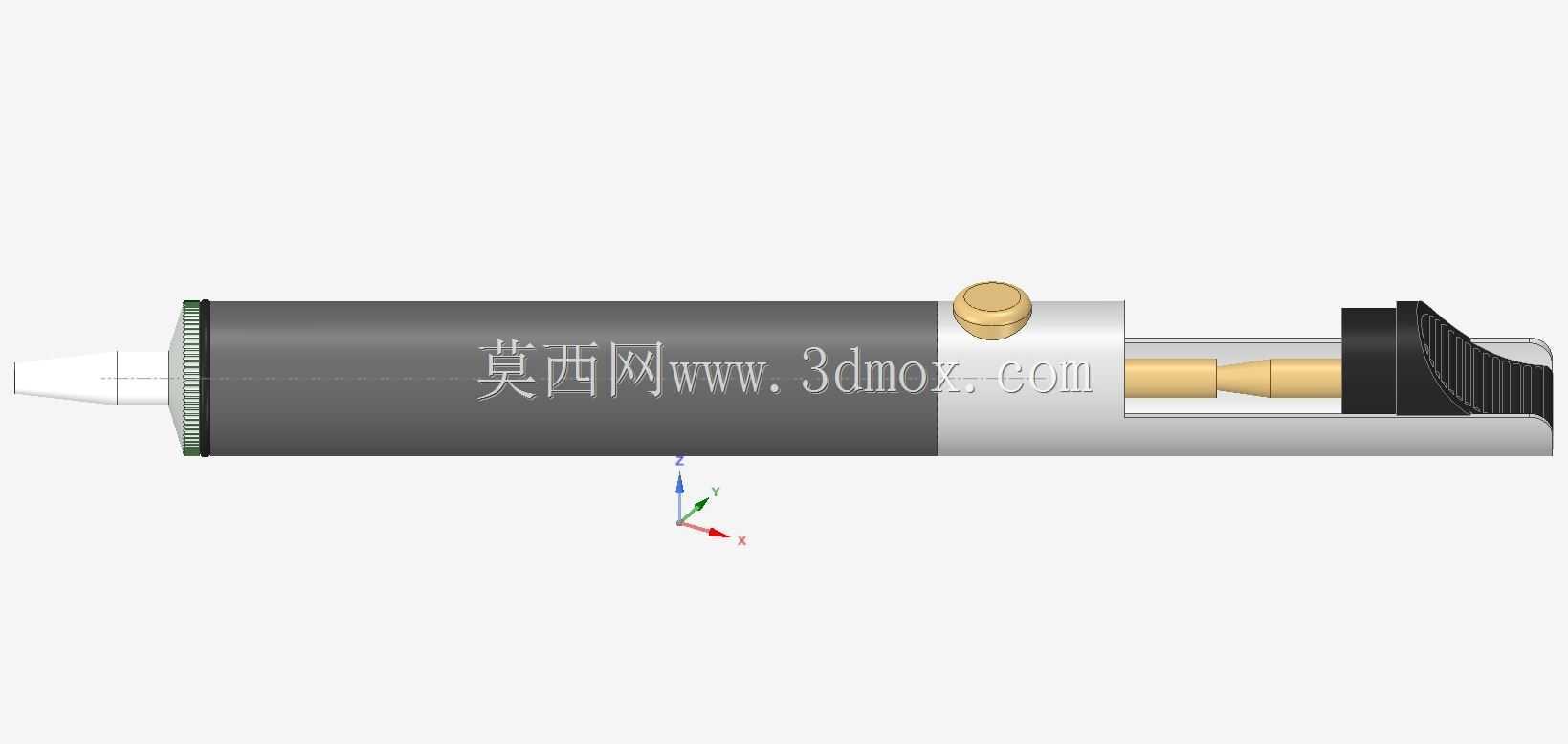

　　从结构设计逻辑来看，这款吸锡器采用了经典的活塞负压式结构，整体为细长圆柱笔式外形，握持段做了哑光防滑的外覆处理，直径适配成年人单手握持的尺寸范围，作业时可以单手握持完成按压触发、对准焊盘的全套动作，不需要额外换手操作，能大幅提升拆焊效率。数模做了半剖展示，可以清晰看到内部的活塞组件、复位弹簧、气路密封结构、吸嘴连接段以及尾部的触发按键结构：前端的吸嘴采用耐高温的窄口设计，工作时可以精准对准单个焊盘，避免吸锡范围过大波及周边完好焊点；中部的储锡腔与活塞腔做了分隔设计，吸入的熔融焊锡会储存在前端腔体，不会倒流进入活塞段损坏密封胶圈，延长工具的使用寿命；侧面设置的解锁按键可以在活塞复位到行程末端时锁定，按压按键后活塞在弹簧力作用下快速向后运动，在腔体内形成瞬时负压，将前端的熔融焊锡吸入储锡腔。

　　在安装边界与尺寸适配方面，这款吸锡器整体长度控制在单手握持的舒适区间，前端吸嘴为可替换结构，标准接口可以适配不同口径的耐高温吸嘴，应对不同大小的焊盘拆焊需求；尾部的按压触发面做了防滑纹理处理，按压行程经过优化，触发力度控制在单指可以轻松按压的范围，长时间重复作业也不会造成手指过度疲劳。内部的密封结构采用了阶梯式胶圈设计，活塞运动时的气密性经过结构优化，能保证每次触发都能形成足够的负压吸力，避免出现吸力不足无法吸净焊锡的情况；气路通道做了顺滑的过渡设计，没有直角死角，日常清理储锡腔时可以轻松将残留的焊锡渣倒出，不会出现焊锡卡在气路内部造成堵塞的问题。

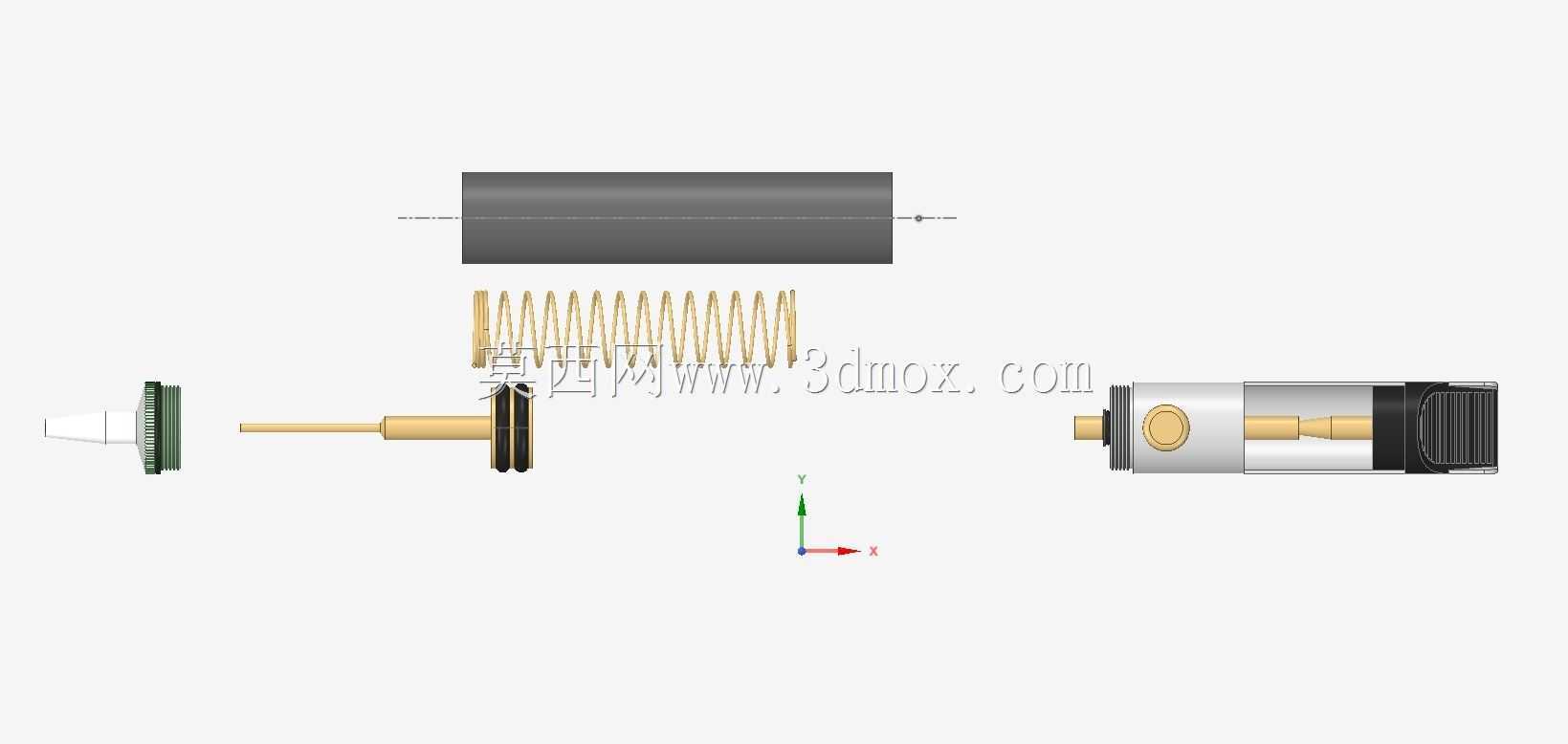

　　从实际使用的工况适配角度，这款结构的吸锡器不需要外接气源或者电源，完全依靠机械结构产生负压，适合在没有气源的外出维修、现场抢修场景使用，整体结构没有易损的电子元件，耐摔耐磕碰，适合车间、维修台等复杂作业环境。数模完整还原了各零件的装配关系，包括活塞与腔体的配合间隙、弹簧的预压长度、密封胶圈的安装槽尺寸、按键的限位结构等细节，不管是做同类工具的结构优化设计，还是做电子装联工具的选型参考，都能提供直观的结构参考，也可以作为手动工具结构设计的教学案例，帮助新人理解负压式手动工具的气路密封、动作触发、人机工程设计的核心要点。在做结构优化时，还可以基于这个数模调整活塞行程、弹簧刚度参数，匹配不同的吸力需求，或是调整外覆材质的握持纹理，优化不同作业场景下的握持手感，也可以在前端增加吸锡过滤装置，避免细小焊锡渣被吸入活塞段磨损密封件，进一步提升工具的使用寿命。
