直流波勒马达蜗壳式动力传动结构

　　在小型通风散热、精密流体输送、紧凑型动力输出的场景里，这类蜗壳式直流波勒马达的应用覆盖度其实比很多从业者预想的要广，小到桌面级设备的散热风道驱动，大到工业控制柜内的定向送风、小型负压吸附工位的动力源，甚至部分便携型气力输送装置的核心驱动，都能看到同结构产品的身影。不同于常规直筒式输出的直流电机，这个结构把动力输出端和蜗壳式流道/传动腔体做了一体化集成，省去了额外加装连接法兰、转接壳体的步骤，在安装空间受限的设备内部，这种集成化设计能大幅压缩整体占用的装配空间。

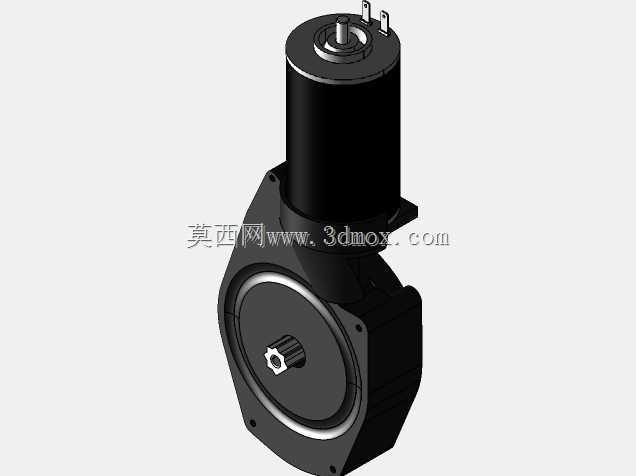

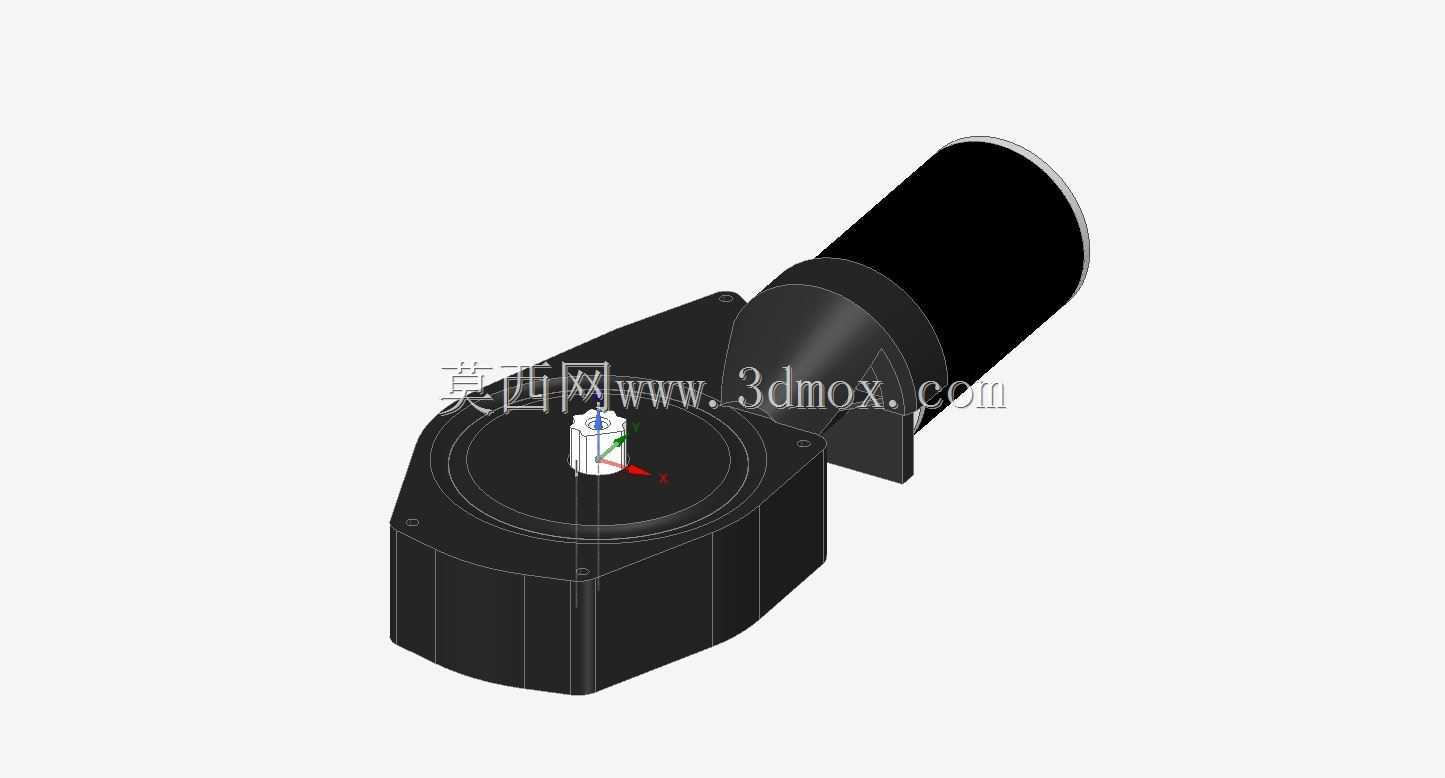

　　从实际功能特性来看，该结构的电机主体采用卧式偏置布局，圆柱形的电机机身与下方的蜗壳腔体呈固定角度衔接，电机输出轴直接伸入蜗壳腔体内部，不需要额外的联轴器做动力转接，从根源上减少了传动环节的功率损耗，也避免了联轴器安装不同心带来的振动、异响问题。蜗壳部分的轮廓采用渐开线式曲面设计，不管是作为离心送风的流道，还是作为内置减速结构的容纳腔体，这种曲面都能让内部介质或者传动件的运行轨迹更顺滑，减少运行过程中的紊流或者传动卡滞。蜗壳的安装基准面设置在底部的平整端面上，端面上预留了多个均匀分布的安装孔位，孔位的位置度公差按照常规动力部件的安装要求设计，能直接适配市面上多数通用安装支架的固定尺寸，不需要现场重新打孔适配。

　　做这个结构的三维建模时，首先要确认的是电机机身与蜗壳腔体的衔接角度，这个角度直接决定了整机安装后的空间边界，如果角度偏差超过2度，就可能出现电机尾部和设备内其他部件干涉的问题。建模过程中，蜗壳的渐开线曲面不能直接用规则圆弧拼接，要按照实际流体或者传动件的运行轨迹做曲率连续的曲面过渡，不然做结构验证的时候会出现流道阻力过大或者传动件擦壳的问题。电机机身的尾部做了圆弧收边处理，没有突出的棱角，在设备内部布线的时候，能避免刮伤线材的绝缘层，这个细节很多新手建模的时候容易忽略，直接做成直角收尾，实际装配的时候就会留下安全隐患。

　　关于安装边界的确认，首先要明确整机的三个方向最大尺寸：电机轴向的总长度要从蜗壳安装基准面一直算到电机尾部的最远端，这个尺寸决定了安装位后方需要预留的最小安全间隙，不能刚好卡着尺寸留空间，要留出至少5mm的余量方便装配操作；蜗壳径向的最大尺寸是从输出轴心到蜗壳最外侧轮廓的距离，这个尺寸决定了安装位侧面需要预留的空间，要注意蜗壳侧面的接线位置，不能把接线端抵在设备壁面上，不然线材弯折角度过大容易出现断线问题；垂直方向的尺寸是从安装基准面到电机机身最顶端的距离，这个尺寸要和设备内部的层间间距匹配，避免安装后电机顶部和上层部件产生摩擦。

　　实际选型使用的时候，要注意这个结构的输出方向是垂直于安装基准面的，和常规直连电机的轴向输出方向不同，如果是用来驱动风轮，要确认风轮的旋转方向和蜗壳的导流方向匹配，反转的话不仅会大幅降低输出效率，还可能导致电机负载骤增出现过热问题。如果是作为内置减速结构的动力单元，要确认蜗壳内部的腔体尺寸和所选用的齿轮组、传动轮的尺寸匹配，建模的时候要提前留出传动件的运转间隙，不能把腔体尺寸做的刚好和传动件外径一致，不然受热膨胀后就会出现卡滞。另外，电机机身和蜗壳衔接的位置做了加厚的加强筋结构，这个位置是整机应力最集中的地方，不管是电机运行的振动，还是安装时的紧固力，都会集中在这个衔接部位，建模的时候不能把加强筋省略，不然长期运行后容易出现衔接处开裂的问题。

　　在不同的应用场景里，这个结构的适配性调整也很灵活，比如用在洁净环境的送风场景时，可以在蜗壳的进出端直接加装过滤棉的安装卡槽，不需要额外改动主体结构；用在小负载传动场景时，可以在输出轴端直接加装同步轮或者连接套，因为输出轴的轴心和安装基准面的垂直度有严格的公差保证，加装传动件后不会出现偏摆问题。很多做小型设备开发的工程师在选这类动力部件的时候，往往只关注功率、转速这些电气参数，忽略了结构本身的安装边界和集成特性，最后装配的时候才发现空间干涉，还要重新改结构，反而拖慢了开发进度，这类集成式的动力结构，在选型初期就要把三维模型导入到整体装配里做干涉检查，确认所有安装边界都符合要求之后再确定选型，能减少很多后期改模的麻烦。
