小型外转子直流驱动电机结构设计

　　做小型动力配套选型这么多年，外转子结构的直流电机一直是轻量化传动场景里的高适配选项，这次拆解复现的这款小尺寸外转子电机，最初是针对桌面级自动化执行端、小型航模动力单元、便携设备驱动模块这类对安装空间、自重、输出扭矩密度有均衡要求的场景做的结构优化。不同于常规内转子电机的布局逻辑，这款结构把永磁体贴装在旋转外壳的内壁，定子绕组固定在中心基座上，输出轴直接和端盖做刚性连接，这样的布局能在相同的机身外径下，获得更大的气隙直径，同等电流输入下的输出扭矩比同尺寸内转子结构高30%左右，很适合那些不需要过高转速、但对启动扭矩有要求的直驱场景，省掉额外的减速齿轮组，能大幅降低传动链路的背隙和运行噪音。

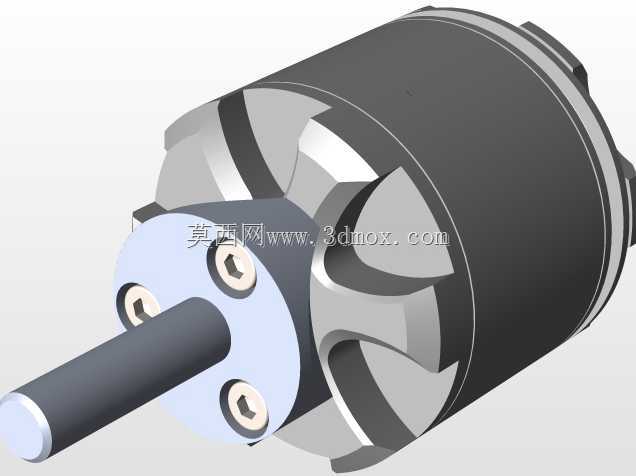

　　从安装边界来看，这款电机的机身采用等直径圆柱外壳设计，没有突出的安装耳或者异形结构，配套的安装方式可以选择夹持式固定，也可以在前端盖的三个内六角安装孔位上加装固定法兰，适配不同设备的安装空间。输出轴采用单出轴设计，轴端做了平端面处理，没有提前加工键槽，用户可以根据自己的传动连接需求，后续加工扁位、键槽或者直接粘接同步轮、联轴器，给二次适配留足了余量。前端盖和定子基座之间采用小间隙配合加密封圈的结构，能阻挡日常使用环境里的粉尘、碎屑进入绕组区域，适配车间、户外便携设备这类非洁净场景的使用需求，不需要额外加装防尘外罩就能满足基础防护要求。

　　设计过程里特意调整了磁钢的排布角度，把常规的径向充磁调整为小角度倾斜排布，能有效降低齿槽转矩，让电机在低速运行的时候不会出现明显的卡顿感，启动电压也能压得更低，在电池供电的便携设备里，能有效延长低电量状态下的运行能力。绕组的固定方式做了灌封处理，不仅能提升绕组的散热能力，还能避免设备运行过程中的振动导致绕组漆包线磨损短路，提升长时间运行的可靠性。后端的外壳上做了一圈内凹的散热筋结构，没有突出外壳表面，不会影响夹持安装的贴合度，同时能增加外壳和空气的接触面积，持续运行的时候外壳温升能控制在合理区间，不会因为过热导致磁钢退磁。

　　实际选型适配的时候要注意，这款电机的输出轴和前端盖之间采用的是含油轴承支撑，不是滚珠轴承，更适合径向载荷不大的直驱场景，如果要搭配皮带轮、齿轮这类有径向负载的传动件，需要核算轴承的承载能力，或者自行更换同尺寸的滚珠轴承来提升负载能力。接线端从后端盖的中心位置引出，预留的线长足够连接到常规的驱动板位置，不需要额外延长接线，走线的时候可以顺着设备的安装支架排布，不会和旋转的外壳产生干涉。另外这款结构的所有配合面都做了公差匹配，转子和定子之间的气隙均匀度控制在0.2mm以内，组装的时候不需要反复调整同轴度，按照装配顺序压装到位就能保证运行顺畅，不会出现扫膛的问题，很适合小批量组装的场景，能降低装配环节的调试成本。

　　在不同行业的适配场景里，这款结构可以直接用在小型传送带的驱动端，搭配低压直流驱动板就能实现调速运行，不需要额外加装减速箱就能满足传送带的低速大扭矩需求；也可以用在桌面级3D打印机的挤出机构驱动、小型云台的旋转驱动、智能小车的行走动力单元，甚至是小型风扇、水泵这类民用产品的动力源，结构的通用性很强。设计的时候没有做特殊的定制化结构，所有的零部件都是常规机加工或者标准件就能加工生产，不需要开特殊的模具，小批量打样的成本很低，适合做非标设备的定制动力配套，也可以作为基础结构，根据不同的功率需求调整绕组参数、磁钢厚度，衍生出不同功率等级的同系列产品，缩短后续产品的开发周期。
