汽车四芯防水连接器插头结构设计

　　车载电气系统的连接可靠性，直接决定整车电控单元、传感模块、执行部件的运行稳定性，尤其是布置在发动机舱、底盘轮腔、车门钣金内腔这类存在泥水飞溅、温湿度波动大、振动冲击频繁的区域，接插件的防护性能与结构强度一直是线束设计环节的核心校核点。这款四芯连接器插头，针对车载低压信号回路、小功率供电回路的连接需求开发，可适配发动机周边传感器线束连接、车门电控模块线束对接、底盘ABS轮速信号转接等多个车载场景，单回路额定载流能力覆盖常见车载信号与小功率供电需求，接触件采用铜合金镀锡工艺，既保证接触电阻稳定在毫欧级，也能抵御车载环境下的电化学腐蚀，避免长期使用后出现接触压降升高、信号传输中断的问题。

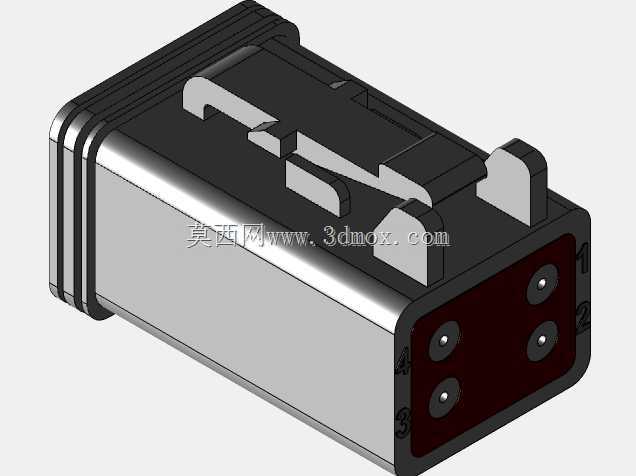

　　从结构设计逻辑来看，这款插头采用了壳体一体化锁止的设计思路，插头本体上集成的弹性锁止臂，在与对应插座对插到位后会自动卡入插座的锁止卡槽，无需额外加装金属锁扣，既减少了装配时的零件数量，也能避免车辆长期振动下锁止件松脱导致的接插件退针问题。锁止臂的两侧设置了刚性限位凸台，在插拔操作时可以限制锁止臂的过度形变，避免蛮力操作导致锁止臂断裂失效，同时凸台的位置也刚好作为插拔时的施力点，维修人员无需额外工具，按压锁止臂即可完成解锁拔插，操作手感清晰，到位后会有明确的卡扣反馈，能有效避免虚插问题。插头尾部设置了多道环形密封筋，在装配线束密封圈后，可以与线束护套形成过盈配合，阻断泥水、灰尘从线束端进入接插件内部的路径，插合端面则采用端面密封结构，与插座端的密封圈配合后可达到IP67级防护能力，满足车载涉水、高压冲洗场景下的防护要求。

　　安装边界方面，这款插头的整体外形为长方体切角结构，主体截面尺寸适配常见的车载四芯接插件安装空间，插合方向的总长度预留了足够的手指操作空间，在钣金开孔、线束走向设计时，不需要额外预留过大的操作余量。插头侧面的定位凸块与插座上的定位槽对应，具备防呆设计，能从根源上避免装配时插反、错插的问题，四个接触件的孔位采用不对称排布，即使维修人员强行反向施力也无法完成插合，杜绝错接导致的电气短路、信号反接问题。接触件的固定采用壳体内部的倒刺卡接结构，接触件装入壳体后倒刺会卡入壳体内壁的卡槽，能承受规定数值的轴向拉脱力，避免线束受拉时接触件从壳体中退出，造成线路断路。壳体材质选用耐温耐候的工程塑料，可覆盖车载环境-40℃到125℃的工作温度范围，长期暴露在发动机舱的高温、油污环境下不会出现壳体脆化、开裂问题，材料本身的绝缘性能也满足车载电气系统的耐压要求，相邻回路之间不会出现击穿漏电问题。

　　在实际整车装配场景中，这款插头的结构适配流水线快速装配需求，插合时不需要复杂的对位操作，顺着定位槽推入即可完成锁止，单工位装配耗时极短，能适配整车厂的快节拍生产要求。在售后维修环节，这款插头的锁止结构外露，不需要拆卸周边其他部件即可完成解锁拔插，更换传感器、维修线束时的操作效率更高，同时通用化的孔位设计也能适配同规格的不同厂家接触件，降低售后备件的储备成本。针对车载振动场景，壳体与接触件之间设置了轴向缓冲间隙，在车辆经过颠簸路面产生振动时，接触件之间可以保持稳定的接触压力，不会因为瞬时冲击出现接触瞬断的问题，保证电控信号的连续传输，避免因为信号中断导致的电控系统报码、功能失效问题。
