外螺纹连接式圆柱金属管件结构

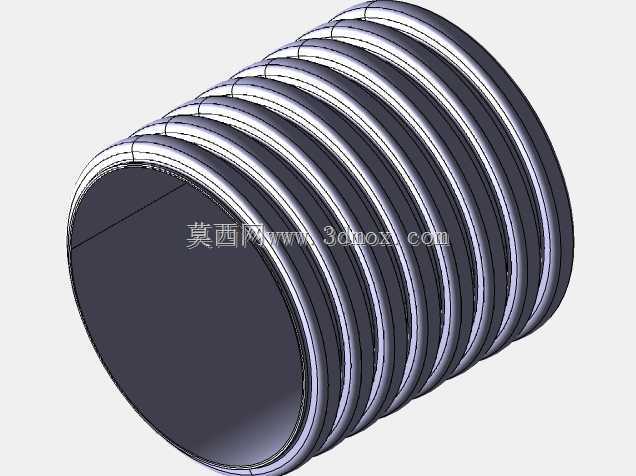

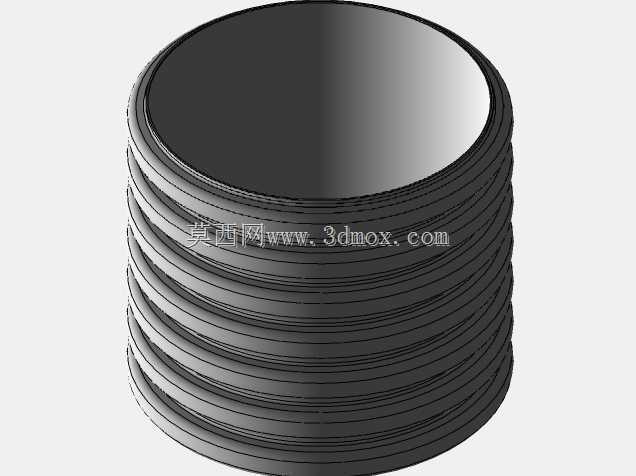

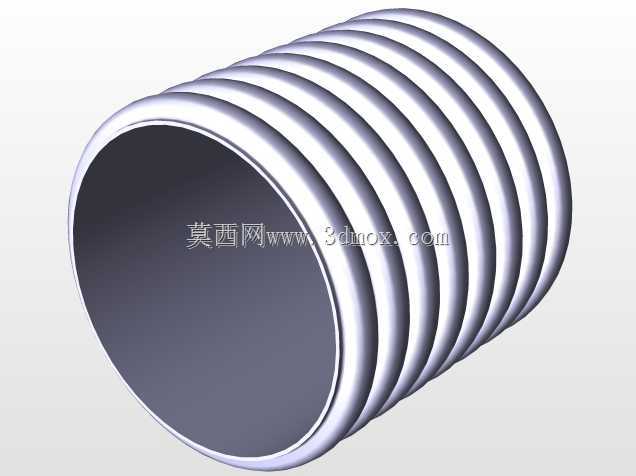

　　这款外螺纹圆柱管件是管路系统中最常见的基础连接件，日常在液压站油路排布、车间压缩空气管路架设、民用给排水改造、小型制冷设备冷媒回路搭建场景里都能见到它的身影，核心作用是实现两段同管径管路的刚性对接，或是作为管路延长段补足安装长度缺口，也可直接作为设备本体的外接接口，将设备内部流道与外部管路连通。从结构设计逻辑来看，整体采用等径圆柱筒体作为主体，外壁全程加工连续标准外螺纹，没有额外的六角拧转台肩，这种设计是为了适配狭小安装空间里的管路排布——当管路周边间隙不足，无法容纳扳手拧动带台肩的接头时，这类全外螺纹管件可以通过管钳直接夹持外壁完成拧紧作业，不会因为台肩结构挤占安装空间，在设备内部紧凑排布的流道里优势尤其明显。

　　设计阶段首先要确认的是筒体的通径尺寸，通径直接决定管路的介质流通能力，需要匹配对应系统的额定流量要求，避免通径过小造成流阻过大、系统压力损失超标，或是通径过大造成材料浪费、安装空间占用过多。外壁的螺纹参数需要严格匹配对应管路标准，牙型角、螺距、螺纹大径中径小径的公差都要控制在标准范围内，保证和配套内螺纹件旋合时，既能顺畅拧入，又能在缠绕密封带或是加装密封圈后实现可靠密封，不会出现介质渗漏问题。筒体的壁厚设计需要兼顾承压能力和材料成本，不同应用场景下的壁厚取值差异较大：用于低压压缩空气、常温给排水场景时，壁厚可以取较小值，降低整体重量和材料消耗；用于高压液压回路、高温蒸汽输送场景时，需要根据系统额定工作压力、安全系数计算所需壁厚，

　　同时考虑螺纹加工时的切削余量，避免加工螺纹后筒体剩余壁厚不足，承压时出现管壁开裂、螺纹脱扣的问题。安装边界方面，这类管件的轴向长度就是安装时的核心占用尺寸，因为没有径向突出的结构，径向安装边界基本等于螺纹大径，排布管路时只需要预留出管件轴向长度的安装空间，以及管钳操作的周向间隙即可，不需要为台肩、法兰这类突出结构额外预留径向空间，非常适合在多层密集排布的管路组里使用。实际选型使用时，还需要根据输送介质的特性选择对应的筒体材质：普通场景用碳钢材质做镀锌或是发黑处理即可满足防锈要求；输送腐蚀性介质、或是用于食品医药行业管路时，需要选用304、316等不锈钢材质；有轻量化要求的场景也可以选用铝合金材质，搭配对应的螺纹密封方案。建模过程中，

　　螺纹特征的处理需要兼顾显示效果和工程实用性：如果是用于装配干涉检查、管路排布仿真，可以采用简化的装饰螺纹线特征，降低模型数据量，提升大装配体的运行流畅度；如果是用于加工出图、数控编程，则需要绘制精确的螺纹牙型实体，保证加工参数提取准确。筒体两端的端口需要做倒角处理，既可以去除加工后的锐边毛刺，避免安装时划伤操作人员、损坏密封件，也能在对接管路时起到导向作用，让管件更容易对准配套的内螺纹孔，提升装配效率。这类管件虽然结构简单，但在整个管路系统里的作用至关重要，螺纹加工的精度、筒体的形位公差直接影响整个管路的密封可靠性，建模时需要严格控制筒体的圆柱度，避免筒体出现锥度、椭圆度问题，导致螺纹旋合后出现偏斜，造成密封失效、连接强度不足的问题。在做管路系统的三维布局时，这类标准管件可以直接调用参数化模型，根据实际需要的长度调整模型参数，快速完成管路排布，不需要每次都重新绘制，能大幅提升管路设计的效率，同时可以提前在三维环境里检查管件和周边零部件的干涉情况，避免现场安装时出现空间不足、无法装配的问题。
