涡卷螺旋弹簧结构设计三维作品

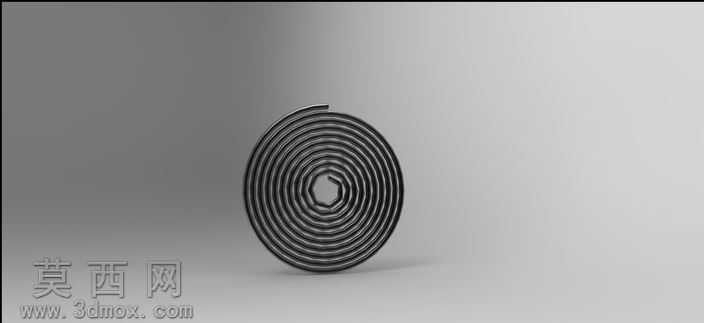

本作品为平面涡卷形态的螺旋弹簧三维设计成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先确定弹簧的核心参数：以涡旋中心为基准点，通过阿基米德螺旋线方程生成连续平滑的螺旋路径，精准控制每一圈簧片的间距、曲率变化，保证簧片从中心向外圈均匀延展，整体轮廓规整对称，无曲率突变、路径错位的问题。建模过程中对簧片的截面形态做了精细化处理，采用等厚度矩形截面设计，通过扫描特征将截面沿螺旋路径完成实体生成，同时对簧片的内外端收尾结构做了工艺化处理，内端设置适配中心固定轴的卡位结构，外端预留可与外部构件连接的平直段，完全符合平面涡卷弹簧的实际装配需求。材质与渲染阶段，选用弹簧常用的弹簧钢材质，调整材质参数还原金属钢材的哑光磨砂质感，还原弹簧钢经热处理后的深灰金属色泽，避免过度反光造成的结构失真；渲染场景采用简洁的浅灰渐变背景，搭配柔和的三点布光方案，主光从侧上方投射勾勒簧片的层叠轮廓，辅光弱化阴影区域的死黑问题，补光提升整体画面通透度，最终渲染效果可清晰呈现每一圈簧片的层叠关系、厚度细节，直观展现弹簧的整体形态。设计过程中充分考虑该类弹簧的功能特性，平面涡卷弹簧依靠绕卷过程中的弹性形变储存与释放扭矩，因此建模时严格控制簧片之间的均匀间隙，保证工作状态下各圈簧片可顺畅收卷、不会出现卡滞干涉的问题，同时对簧片的棱边做了微小的圆角处理，既还原实际零件的加工倒角工艺，也避免应力集中的结构缺陷。整体模型结构完整，参数可编辑调整，可直接用于机械结构的装配验证、工作原理演示，也可作为同类型弹性元件设计的参考模板，清晰展现了平面涡卷螺旋弹簧的结构特征与设计逻辑。
