卡那利兹卡布拉夫型材式电缆布线盒

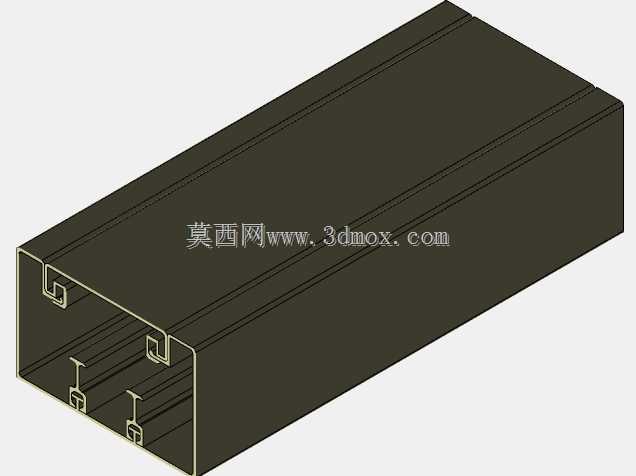

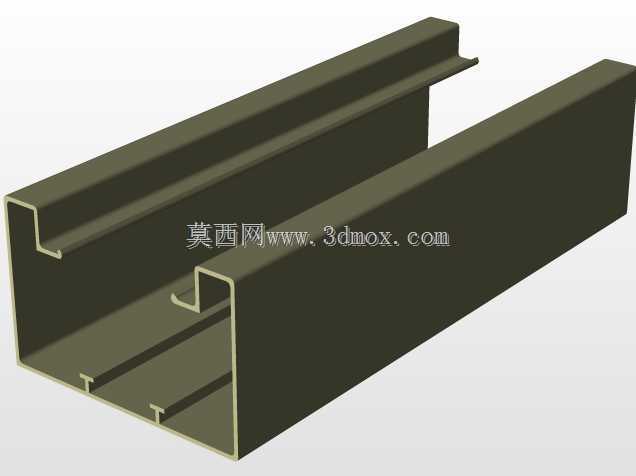

　　这款型材式电缆盒是工业电气布线场景里的常用基础构件，日常在机柜内部走线、设备旁侧线缆防护、生产线明装布线、弱电系统线缆归集等场景都能见到它的身影，核心作用是把零散的动力线缆、控制信号线规整收纳在封闭腔体内，既避免线缆外露被剐蹭、积灰、被腐蚀性介质侵蚀，也能让布线排布更规整，方便后期运维排查线路，同时减少外露线缆带来的安全隐患。从结构设计来看，这款电缆盒采用一体挤出成型的型材主体，没有多余的拼接焊缝，主体截面为矩形封闭腔体，腔体内部预留了多道平行的安装卡槽，这些卡槽可以根据实际布线需求选配分隔板，把动力线和信号线分隔在不同腔室，避免强电对弱电信号产生电磁干扰；盒体侧边的翻边结构做了内卷边处理，没有尖锐的外露毛边，

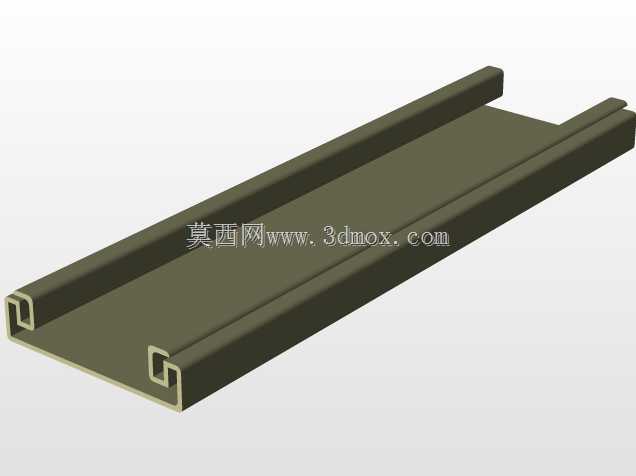

　　安装和后期开盖维护时不会划伤施工人员的手部，也不会剐蹭线缆外绝缘层。盒体开口侧的卡扣结构是和主体一体挤出成型的，配套的盖板可以直接顺着卡槽滑入卡接，不需要额外打螺丝固定，日常检修开盖时只需要顺着长度方向滑出盖板即可，操作效率比螺丝固定的款式高很多，同时卡扣的卡接量经过反复校核，卡合后盖板不会因为设备运行的振动出现松脱滑落的情况，在有持续振动的设备旁安装也能保持可靠的封闭状态。从安装边界来看，这款电缆盒的外轮廓截面规整，背部是完全平整的安装面，可以直接通过自攻螺丝或者抱箍固定在墙面、机柜立柱、设备机架表面，不需要额外做适配安装的转接件；盒体的长度方向可以根据现场布线的实际需求任意裁切，

　　裁切后只需要对切口做简单的去毛刺处理就可以装配端盖使用，适配不同长度的布线需求，不需要单独开模定制不同长度的壳体。腔体内部的净空尺寸经过优化，既可以容纳多根不同线径的电缆同时排布，也不会因为腔体过大造成材料浪费、占用过多安装空间，内部卡槽的位置设置在腔体侧壁靠近开口的位置，分隔板插入后不会和底部排布的线缆产生干涉，同时分隔板的插拔力度适中，后期调整布线分隔位置时不需要借助专用工具就可以完成操作。在实际选型应用时，这类型材电缆盒常被用在自动化生产线的机架旁侧，用来归集从控制柜到各个执行元件的控制线缆，避免生产线运行时线缆被运动部件剐蹭；也会用在弱电井、设备间的明装布线场景，替代传统的PVC线槽，

　　金属材质的壳体具备更好的抗冲击能力和阻燃性能，在工业现场的复杂环境下使用寿命更长；部分户外安装的场景下，搭配密封端盖和防水胶条后，还可以实现基础的防雨防尘能力，满足户外设备旁侧的线缆防护需求。设计这款构件的三维模型时，重点还原了型材截面的所有细节特征，包括侧壁的卡扣卡槽、内部的安装筋位、内卷边的圆弧过渡，所有配合尺寸都按照实际挤出型材的公差要求做了预留，模型导入装配环境后可以直接模拟盖板的滑入装配过程，也可以直接用来生成加工图纸，指导型材挤出生产和后期的裁切、钻孔加工；模型的壁厚保持均匀，符合挤出成型的工艺要求，不会出现壁厚突变导致挤出成型时型材变形的问题，各个转角位置都做了适配工艺要求的圆角过渡，避免挤出时出现应力集中导致型材开裂的情况。
