双工位焊接铝盖夹持定位工装结构

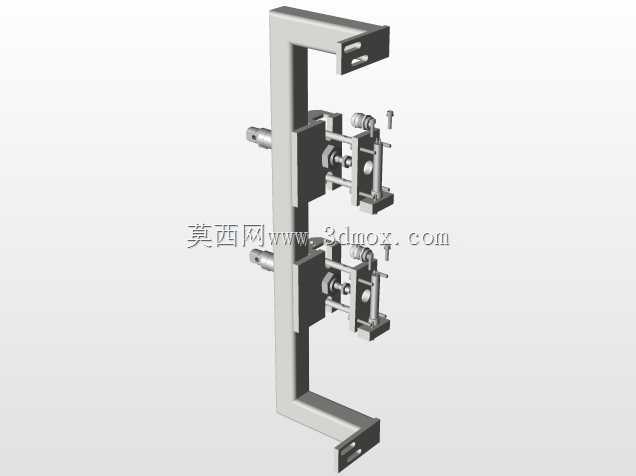

　　这套结构主要面向铝制端盖类零件的焊接加工场景，在小型五金加工厂的铝件焊接工位、汽配零部件焊接工段都能见到同类结构的应用，核心作用是在焊接作业时对铝盖工件完成稳定夹持与精准定位，避免焊接过程中工件移位导致的焊缝偏移、焊穿、虚焊等质量问题。从结构布局来看，主体采用C型立式框架作为承载基体，框架上下两端都预留了安装固定孔位，可直接通过螺栓锁紧在焊接工作台台面或者专用焊接变位机的安装面上，框架的竖直主梁采用等截面矩形型材加工，保证整体刚性的同时控制了整体重量，不会给安装基面带来过大的负载。框架的竖直方向对称布置了两组完全相同的夹持调节单元，也就是双工位设计，这种布局可以让操作人员在其中一个工位完成焊接作业时，

　　在另一个工位进行工件的上下料操作，大幅压缩单批次工件加工的辅助等待时间，提升工位的整体作业效率。每个夹持单元都集成了横向调节滑座、轴向定位顶杆、压紧锁紧组件三个核心部分，横向滑座通过T型槽与竖直主梁连接，可根据待焊接铝盖的直径尺寸沿主梁上下调整安装位置，调整到位后通过侧面的锁紧螺栓完成固定，适配不同高度规格的铝盖工件装夹需求；轴向定位顶杆伸出长度可通过尾部的调节旋钮微调，顶杆头部采用圆弧过渡的尼龙端头，避免顶紧过程中在铝盖表面留下压痕，同时也能抵消焊接过程中铝件热胀冷缩产生的微量形变应力，防止工件因为热应力出现翘曲变形。压紧锁紧组件采用偏心轮快速压紧结构，相比传统的螺栓压紧方式，操作行程更短，工件装夹和拆卸的速度更快，

　　压紧力的大小可通过偏心轮的连接轴预紧量调整，既能保证装夹稳定性，又不会因为压紧力过大导致薄壁铝盖出现变形。整套结构的安装边界清晰，整体横向占用空间不超过四百毫米，竖直方向的有效装夹行程覆盖五十毫米到两百毫米直径的铝盖工件，不需要额外搭配复杂的气动或者液压动力源，纯机械结构的设计让整套工装的维护成本极低，在没有压缩气源的小型加工车间也能直接投入使用。从设计思路上看，这套结构没有采用复杂的非标定制零件，大部分构件都可以采用标准型材和通用机加工件制作，滑座、顶杆、偏心轮这些易损件都设计成了可快速拆卸更换的结构，长期使用出现磨损后不需要整体更换工装，只需要更换对应磨损零件即可，有效降低了工装的全生命周期使用成本。在实际焊接作业过程中，

　　双工位的对称布局也平衡了立式框架的受力状态，单侧工位装夹焊接时不会出现框架偏载倾斜的问题，框架的C型开口方向正对操作人员的作业位置，焊接时焊枪的操作空间充足，不会出现工装结构干涉焊枪走位的情况，不管是采用手工氩弧焊还是小型自动焊接设备，都能顺利完成铝盖环缝或者直缝的焊接作业。另外，整套结构的所有活动连接部位都设计了防尘挡片，能够阻挡焊接过程中产生的焊渣飞溅进入滑动间隙，避免滑座或者调节机构因为焊渣卡滞出现调节不畅的问题，适配焊接车间多粉尘、多飞溅的作业环境，不需要频繁对活动部位进行清理维护。
