立式医用试剂分装压合工装结构

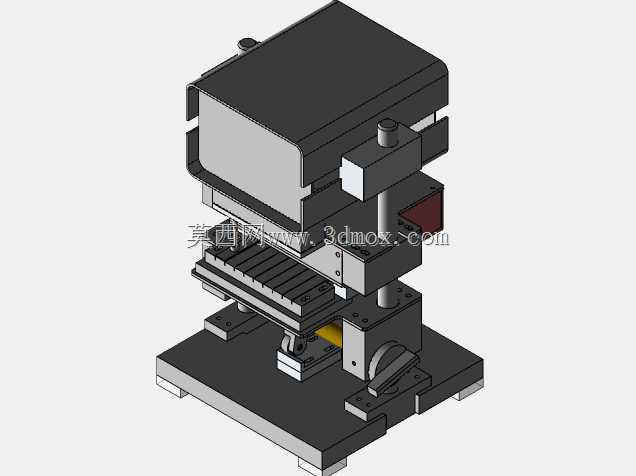

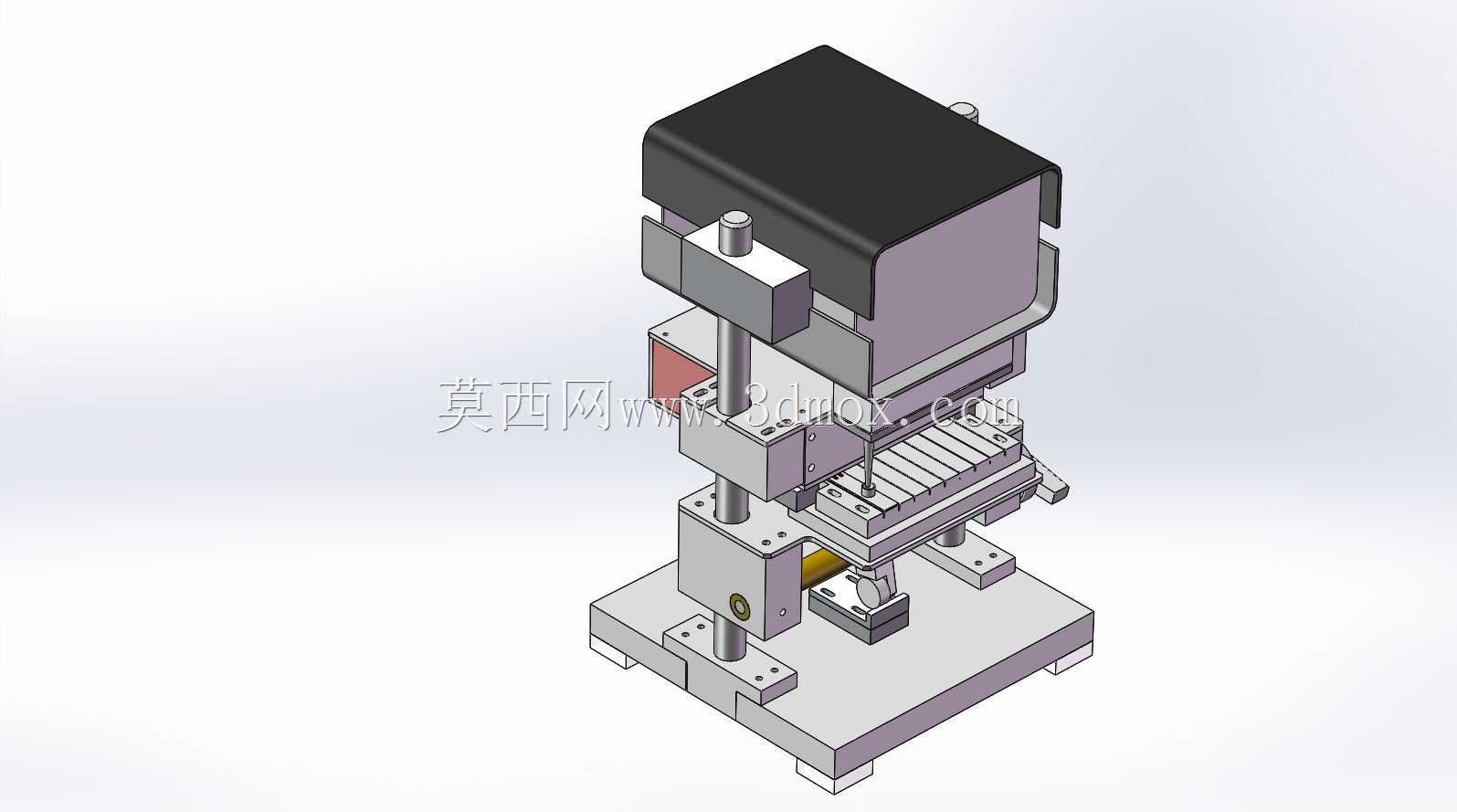

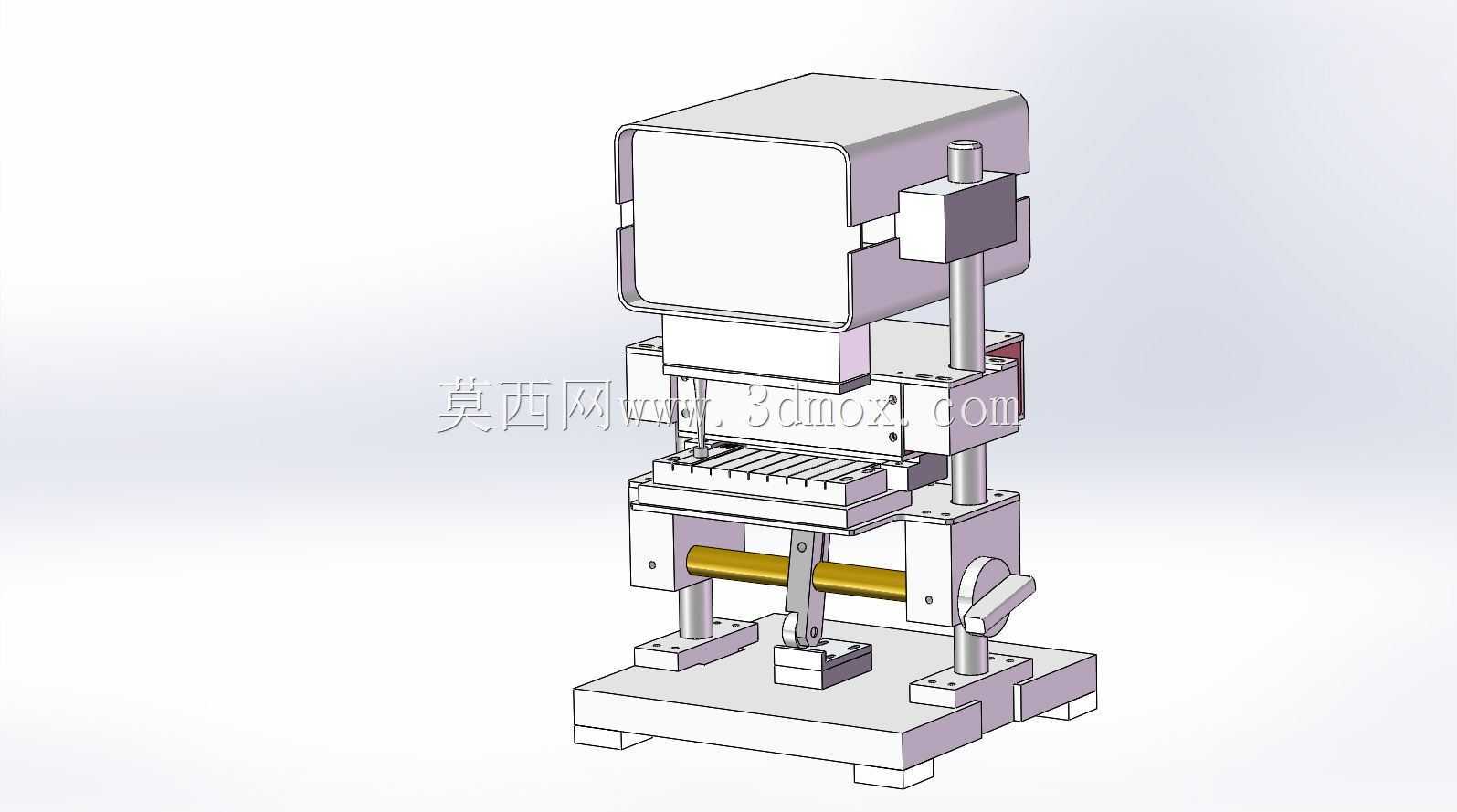

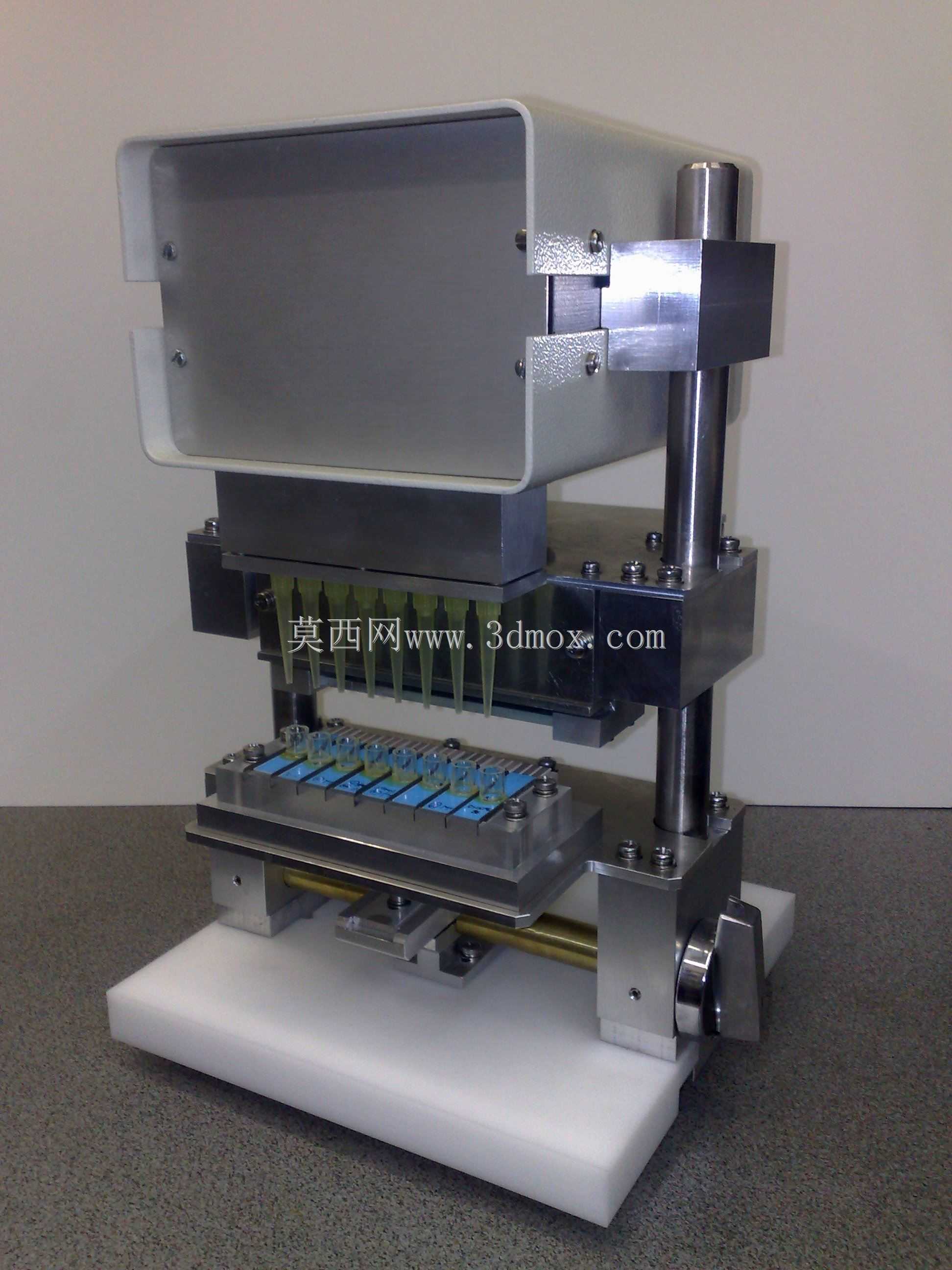

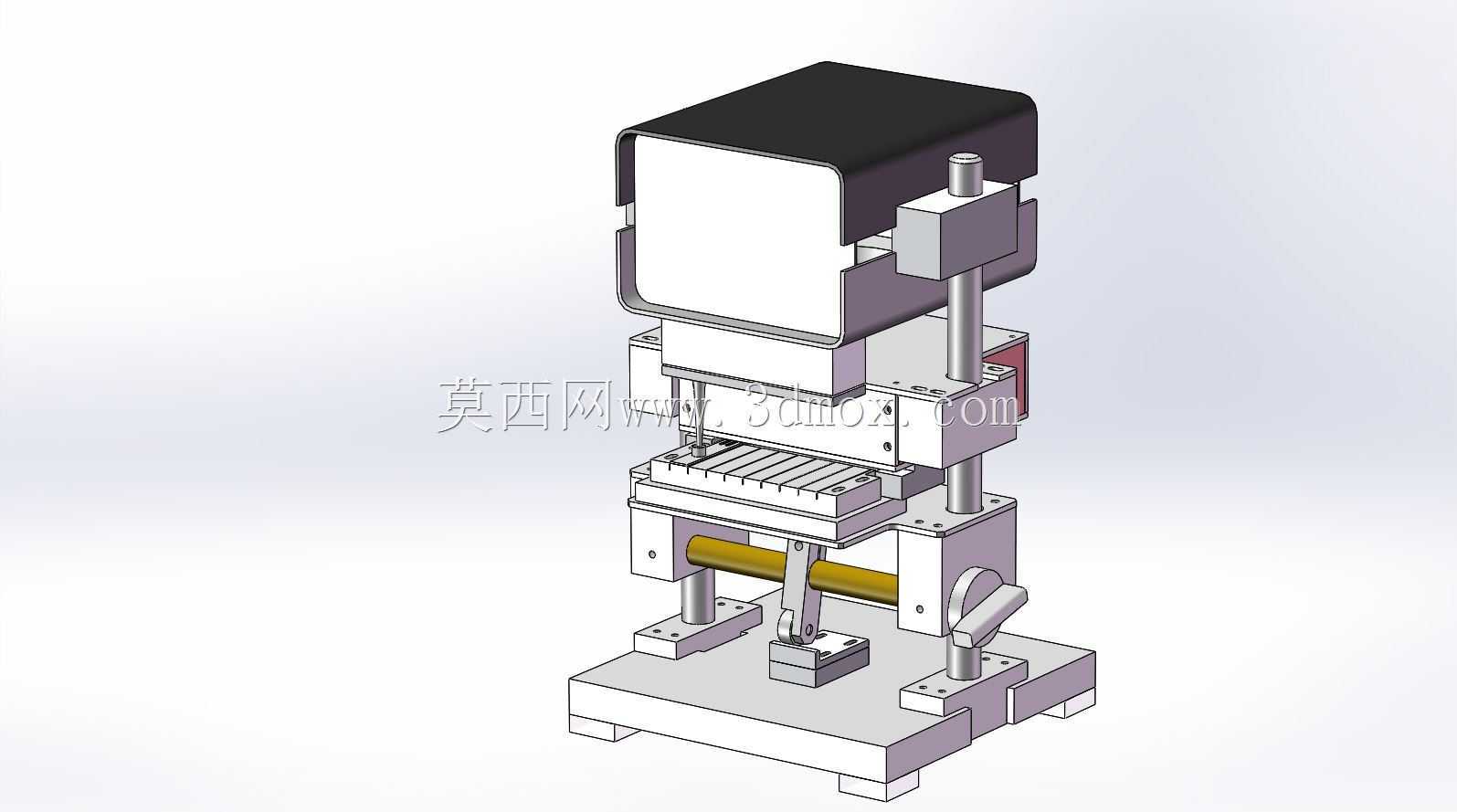

　　该结构主要面向医用体外诊断试剂生产环节的管体封装工序，适配96孔规格深孔板或联排试剂管的批量压合作业，在试剂灌装后完成管盖与管体的压装密封，避免试剂泄漏、交叉污染，满足洁净车间内小批量多批次的生产需求，可直接嵌入半自动试剂生产线的灌装后工位，也可作为独立工位由人工上下料完成作业。整机采用立式堆叠布局，底部为方形安装底座，四角预留沉头安装孔，可直接固定在洁净车间的不锈钢工作台面，底座长宽尺寸控制在320mm*280mm范围内，整体高度约480mm，不会占用过多洁净车间的操作空间，适配常规百级洁净工作台的内部层高要求。底部底座上方设置手动驱动模组，采用横向转轴配合偏心凸轮结构，转轴一端伸出设备侧方安装手摇轮，

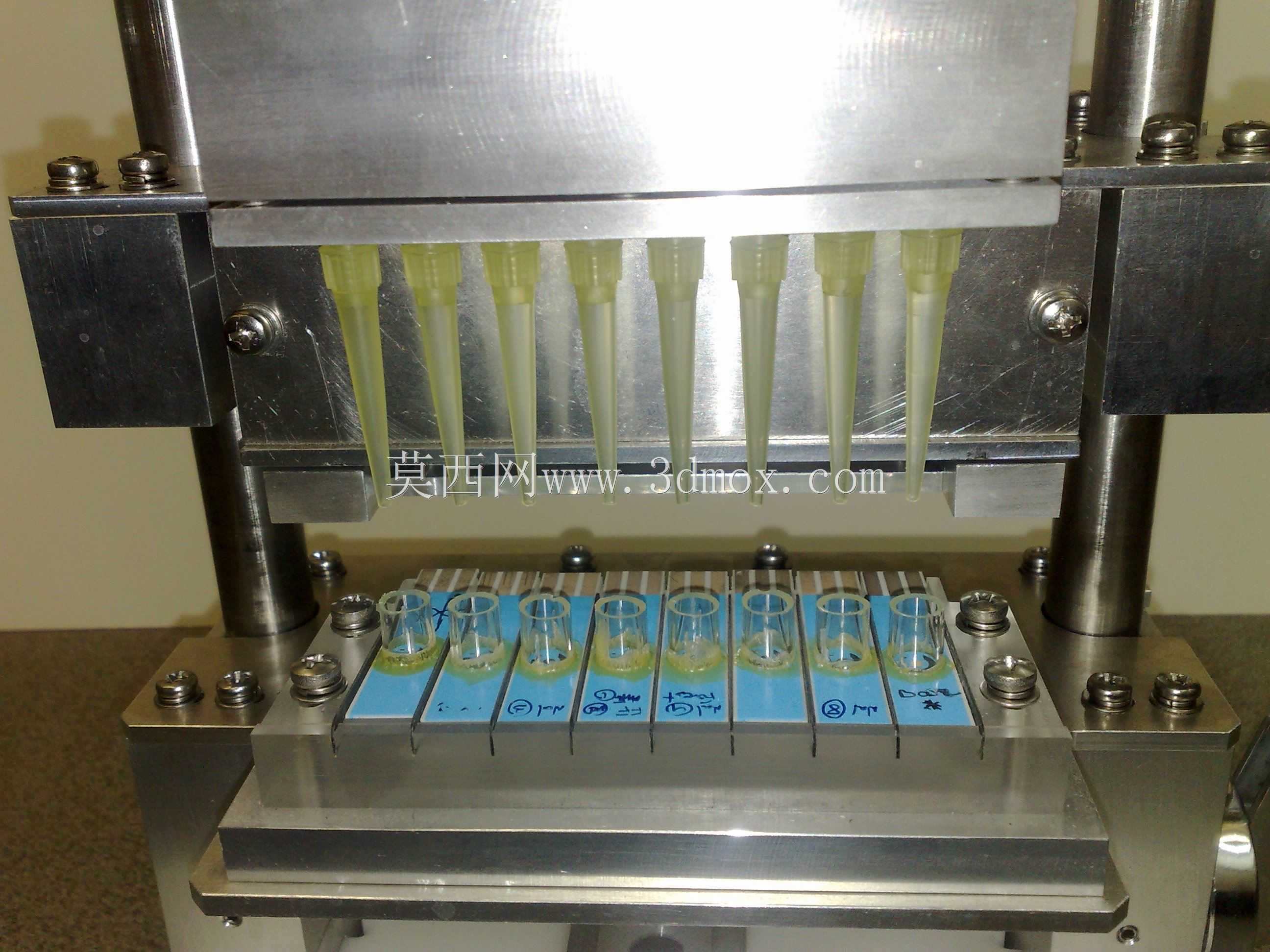

　　操作人员转动手摇轮即可带动凸轮顶升下方的载料平台，无需接入气源或电源，适配无动力配套的小型实验室或中试车间场景，凸轮顶升行程设置为25mm，可满足不同高度规格试剂管的压合行程需求，凸轮与载料平台接触位置设置自润滑铜套，减少长期使用的磨损量，降低洁净环境内的微粒产生风险。载料平台上方设置多槽位定位工装，槽位尺寸匹配标准联排试剂管的外形公差，定位精度控制在±0.1mm以内，确保每一支试剂管的管口都能与上方压头精准对位，避免压偏导致的管体变形、密封失效问题，定位槽采用可拆卸设计，可根据不同规格的试剂管、深孔板快速更换适配的定位模组，换型时间控制在5分钟以内，满足多规格产品共线生产的需求。设备中部设置四根镀铬导向立柱，表面粗糙度达到Ra0.

　　8，配合直线轴承连接上层压合模组与下层载料平台，确保压合过程中载料平台全程保持水平，压合力垂直作用在管盖中心位置，不会出现侧向力导致的管体倾斜，导向立柱上下两端均采用锁紧螺母固定在底座与上层安装板上，装配时可通过调整螺母预紧量消除导向间隙，提升压合过程的稳定性。上层压合模组外部设置钣金防护罩，采用304不锈钢材质折弯成型，表面做拉丝处理，无清洁死角，符合医疗器械生产环境的清洁要求，防护罩内部容纳压头固定板与缓冲模组，压头采用硅胶材质制作，硬度为邵氏60度，压合时不会刮伤管盖表面，同时可提供均匀的压合力，确保每一支试剂管的压合深度一致，密封性能均匀。压合模组与载料平台之间设置安全限位挡块，限制载料平台的最大顶升高度，

　　避免过度压合导致的管体破裂，挡块位置可通过螺栓调整，适配不同压合深度要求的产品。设备整体所有外露零部件均采用304不锈钢或阳极氧化铝合金材质，无喷漆、镀锌等易脱落表面处理，不会对洁净生产环境造成污染，所有连接螺丝均采用内六角不锈钢螺丝，沉头安装，避免积尘。在实际使用场景中，操作人员将完成试剂灌装的联排管放入载料平台定位槽内，盖好配套管盖后，转动侧方手摇轮，凸轮带动载料平台沿导向柱平稳上升，直到管盖与上层硅胶压头接触，持续施加转动力矩即可完成压合作业，反向转动手摇轮后载料平台下降，即可取出完成密封的试剂管，单次压合作业可完成8联排管的同时密封，作业效率较手动单管压合提升6倍以上，且压合一致性远高于手动作业，可有效降低因密封不严导致的试剂报废率。设计过程中优先考虑了洁净环境的使用需求，所有运动部件均设置在防护罩内部或采用自润滑材质，无需定期加注润滑油，避免油污污染试剂，整体结构无复杂传动链路，故障率低，日常维护仅需定期清洁导向立柱表面即可，无需专业维护人员操作，适配医疗机构、体外诊断试剂生产企业的中试、小批量生产场景。
