塑料瓶体成型用吹瓶模具结构设计

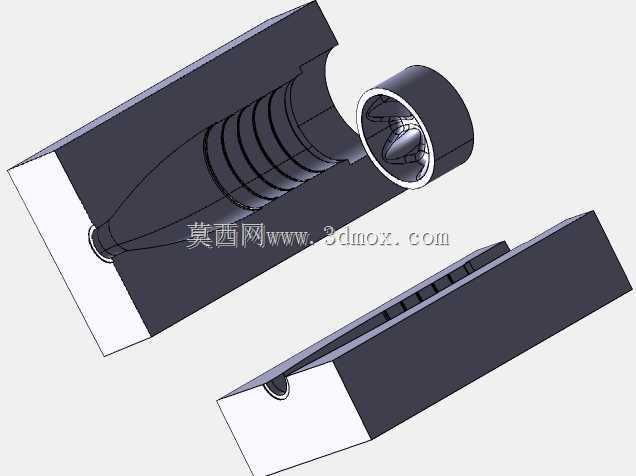

　　这套吹瓶模主要应用于中空塑料包装制品的吹塑成型工序，适配常见的PET、PP等热塑性塑料瓶体批量生产场景，在饮品、日化用品、食品包装的生产链路中，是衔接瓶坯加热与成品瓶定型的核心工装部件。日常生产中，加热软化后的管状瓶坯会被送入这套模具的合模腔内，闭合模具后通过瓶坯内部通入的高压压缩空气，将软化的坯料吹胀贴紧模具内壁，经冷却定型后开模即可得到轮廓完整、尺寸一致的成品瓶身。从结构设计逻辑来看，这套模具采用哈夫式对开分型结构，分型面沿瓶身轴向中心设置，能够保证瓶身外轮廓的完整脱模，避免出现分型错位导致的瓶身合模线凸起、轮廓错边等常见成型缺陷。模具的型腔部分完全复刻目标瓶身的外表面结构，图中可见型腔内部加工有连续的环形凹槽结构，

　　对应成品瓶身的防滑加强筋位，这类结构在设计时需要充分考虑吹胀过程中塑料的流动填充距离，保证筋位处的壁厚均匀，避免出现局部过薄导致的瓶身强度不足问题。模具的进料端对应瓶坯的瓶口定位位置，设计有精准的定位止口，能够在合模时牢牢卡住瓶坯的瓶口硬质部分，避免吹胀过程中瓶坯移位导致的瓶身偏心、瓶口歪斜等问题，同时该位置还预留了吹气杆的插入通道，保证高压气体能够精准送入瓶坯内部。模具的开合模导向结构集成在模架的配合面上，对开的两个模体合模时依靠侧面的精密配合面实现定位，不需要额外加装复杂的导柱导套结构，这种设计适配中小型吹瓶设备的安装空间，能够缩短模具的开合模行程，提升单批次生产的循环效率。从安装边界来看，这套模具的外形为规整的长方体模坯结构，

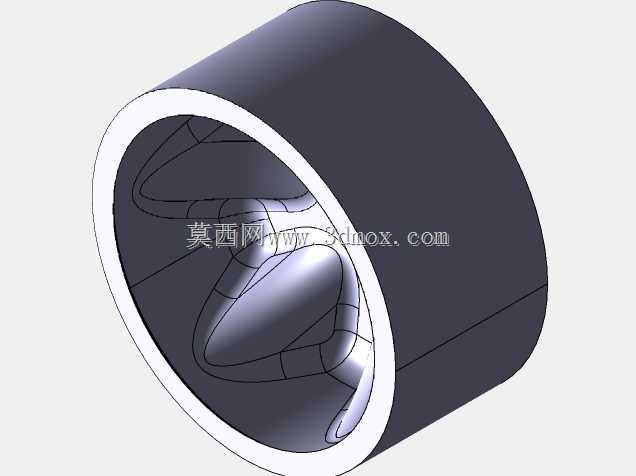

　　上下平面为设备安装基准面，能够直接固定在吹瓶机的模架安装板上，不需要额外加工复杂的安装转接结构，模体的厚度尺寸适配常见的直线式吹瓶机模架开合行程，安装时只需要保证分型面与设备开合模方向垂直，即可完成初步定位，后续再微调型腔的同轴度就能投入生产。在冷却系统的设计上，这类吹瓶模的型腔背部通常会随形布置冷却水道，距离型腔表面的距离保持均匀，保证瓶身各个位置的冷却速率一致，避免出现冷却不均导致的瓶身收缩变形、表面光泽度不一致的问题，图中模体的实体部分预留了足够的水道加工空间，能够满足高速批量生产时的冷却效率要求。这套模具的型腔末端设计有瓶底的成型结构，对应瓶底的凹陷防滑造型，该位置在设计时特意做了圆角过渡处理，

　　避免吹胀时应力集中导致的瓶底开裂，同时也能减少脱模时的结构卡滞。在实际生产应用中，这类结构的吹瓶模适配单腔或多腔的吹瓶设备布局，多腔排布时只需要保证各个模腔的中心距与设备的瓶坯输送间距一致，即可实现多瓶同时成型，大幅提升生产效率。不同于注塑模具需要承受高压熔料的注射压力，吹瓶模的受力主要来自合模时的锁模力以及吹胀气压的张力，因此模体的材料选择上不需要过高的硬度要求，但是型腔表面需要做抛光处理，保证成品瓶身的表面光洁度，减少脱模时的摩擦阻力。这套模具的对开结构在开模时会沿分型面完全分开，成品瓶可以直接从型腔中脱出，不需要额外的顶出机构，简化了模具的整体结构，降低了日常维护的难度，生产过程中如果出现型腔轻微刮花的情况，只需要拆开模体对型腔表面进行局部抛光即可修复，不需要整体拆解模具结构。针对不同容量的瓶型生产，只需要更换对应型腔的模芯部分，模架部分可以通用，能够大幅降低多瓶型生产的工装投入成本，适配中小包装生产企业的柔性生产需求。在设计过程中，型腔的尺寸需要提前考虑塑料冷却后的收缩率，不同材质的塑料收缩率存在差异，PET材质的收缩率相对稳定，因此型腔尺寸按照成品尺寸加上对应收缩余量加工即可，保证生产出的成品瓶尺寸符合灌装、贴标等后续工序的公差要求。模具的合模面做了精密研磨处理，合模后分型面的间隙控制在0.02mm以内，避免吹胀过程中出现飞边问题，减少后续去飞边的人工工序，提升成品的合格率。
