小型台式医疗零部件压合组装设备结构

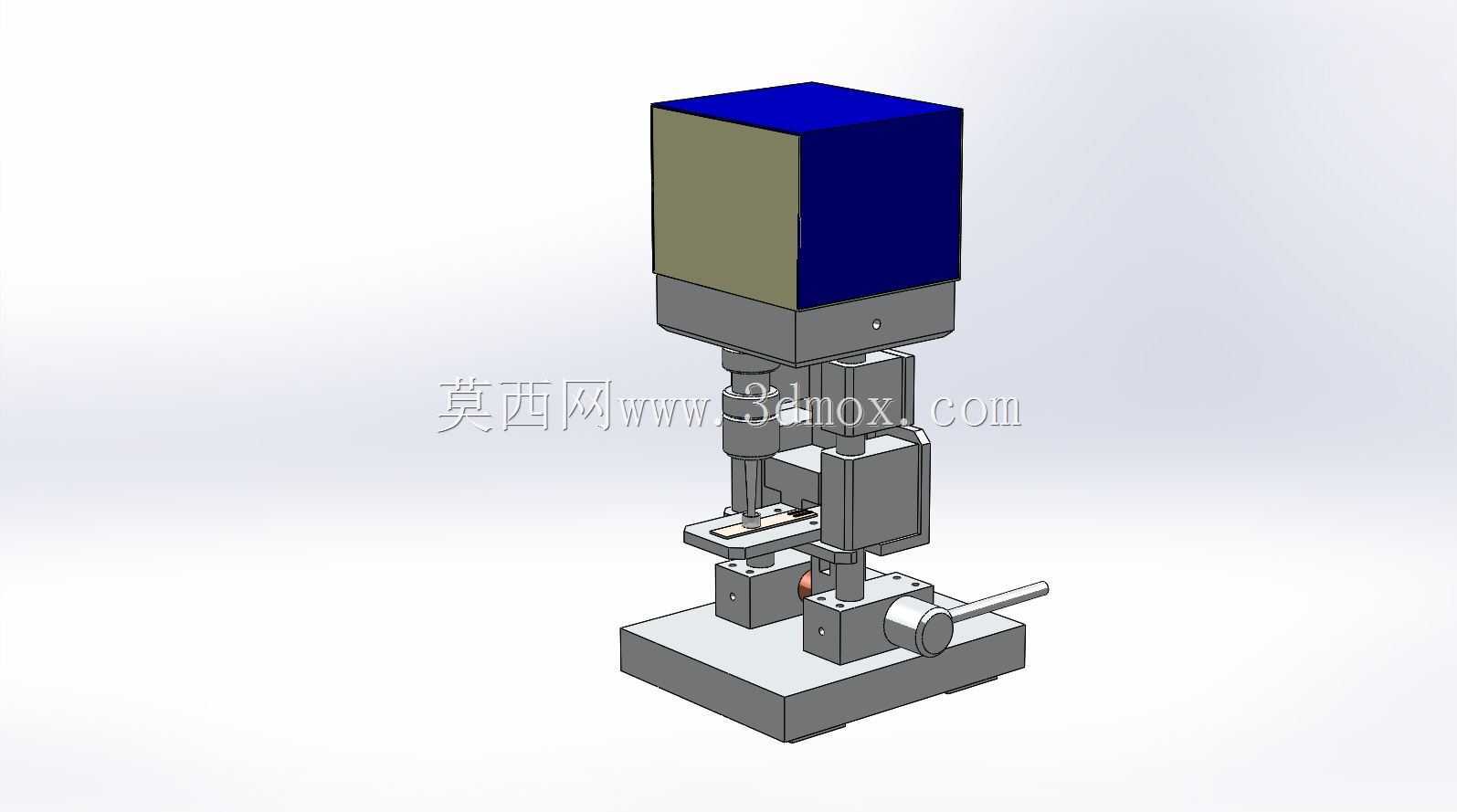

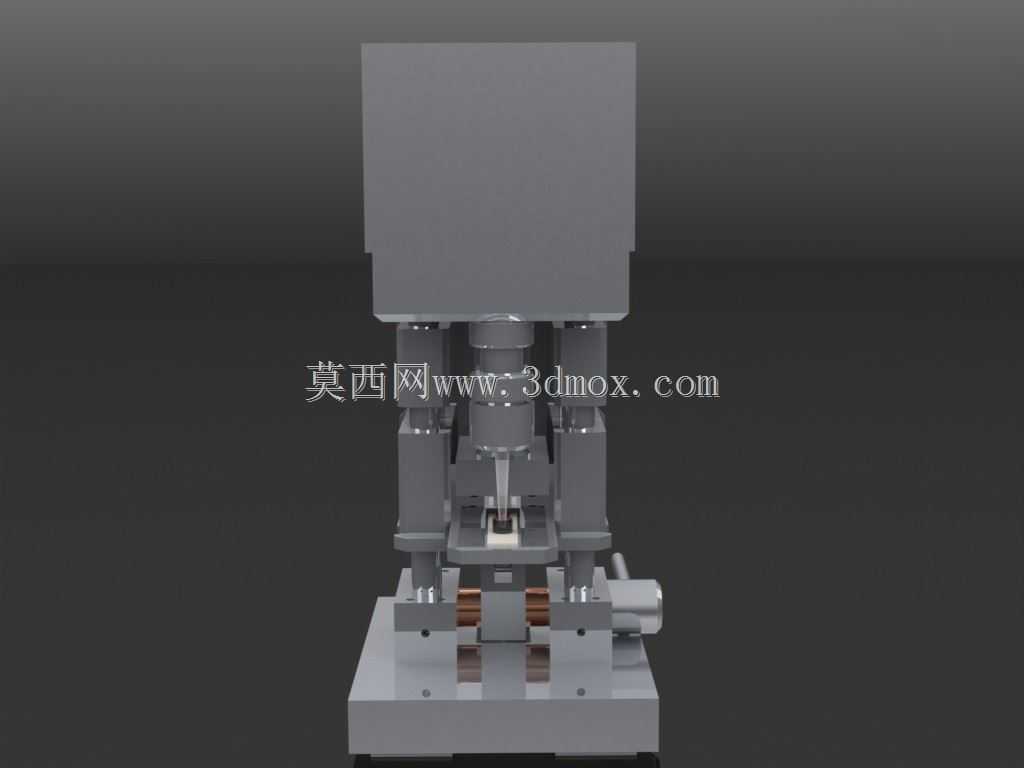

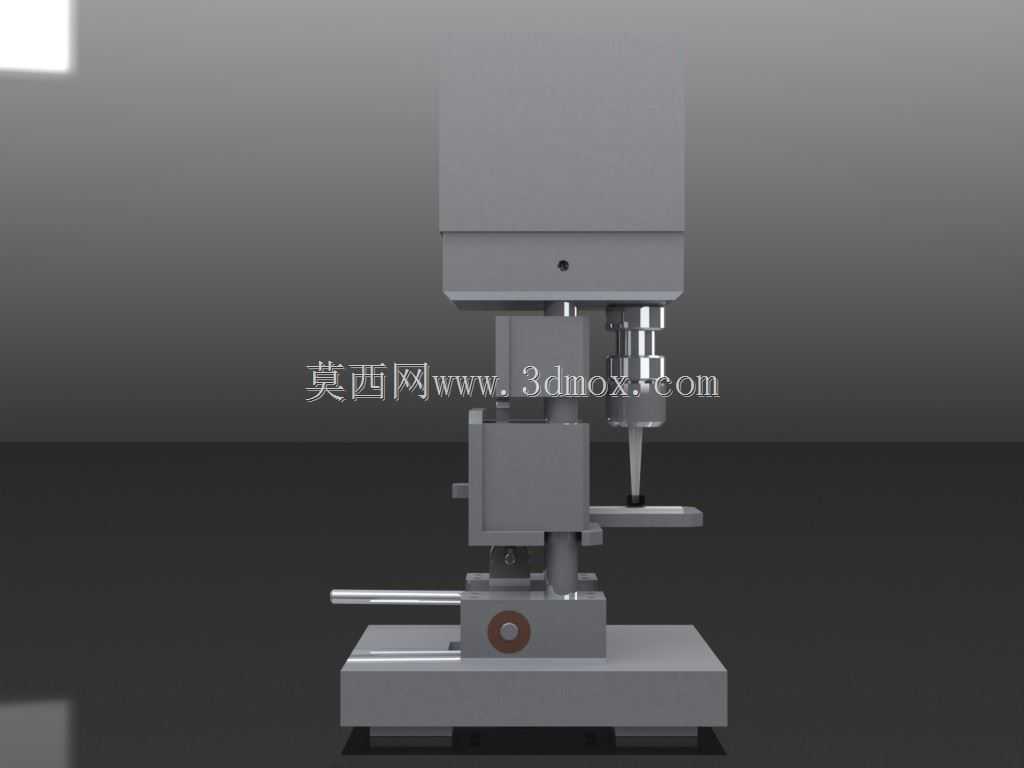

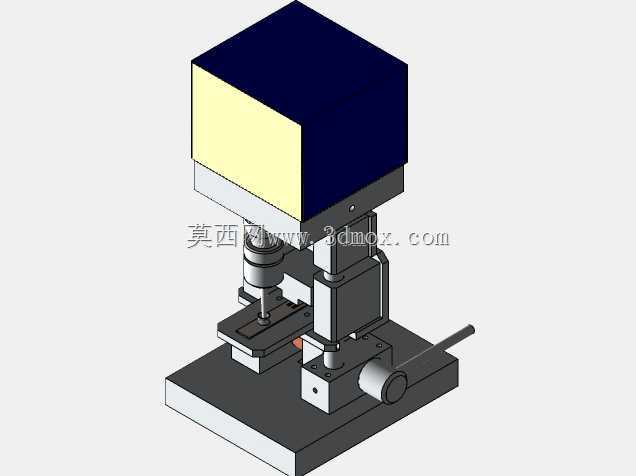

　　这款台式压合结构主要面向医疗耗材生产环节的小零件精密组装场景，适配输液器滴斗、针座、小型塑料医疗配件的压装工序，这类工序对压合对位精度、压力稳定性要求较高，且生产场景多为洁净车间，设备占地小、操作无油污是核心需求。从结构布局来看，整机采用立式同轴排布，底部为整块方形铸铁安装基座，基座上平面加工有统一的T型槽安装位，可根据不同批次的零件治具快速更换定位夹具，基座的四个底脚预留了减震垫安装孔，安装时不需要额外做地基固定，直接放置在洁净工作台面上即可使用，整体安装边界控制在300mm见方的台面范围内，不会占用过多洁净车间的操作空间。操作端采用侧置手摇式进给结构，手轮连接的丝杠副带动中部的压头滑台做垂直方向的进给运动，

　　滑台配套的线性导轨采用预压级微型导轨，保证压合过程中压头的径向跳动量控制在0.02mm以内，避免压合过程中出现零件偏斜、压伤密封面的问题。上部的驱动单元采用模块化安装设计，方形的驱动壳体通过四个内六角螺栓固定在立柱顶端，内部可根据实际压装力需求更换不同规格的气动增压缸或者伺服电缸，当前结构预留的安装孔位可适配100kg到500kg压合力的驱动部件，不需要改动整体机架结构就能完成配置升级。压头位置设计了快换接口，不同规格的压头通过侧面的紧定螺钉固定，更换压头不需要拆解整个滑台结构，单批次生产换型时间可控制在10分钟以内，适配医疗耗材多批次小批量的生产特点。定位治具区域设置在压头正下方，治具底座同样采用快换式设计，底座上加工有定位销孔，

　　可根据零件外形定制仿形定位块，保证零件放置后与压头的同轴度误差不超过0.015mm，治具侧面预留了检测传感器的安装位，可加装光纤传感器检测零件是否放置到位，避免空压或者零件错位压合的不良品产生。从设计思路上，这款设备没有采用复杂的全自动送料结构，核心是适配医疗行业小批量定制化耗材的试制、小批量生产环节，手动操作的模式降低了设备的制造成本，同时也避免了复杂气动、电气结构在洁净车间内的维护难度，所有外露的结构件都采用阳极氧化铝合金或者304不锈钢材质，表面没有喷漆、镀锌层，不会在洁净环境内产生掉屑、挥发性物质，符合医疗生产车间的洁净度要求。设备的操作高度设置在距离台面150mm到250mm的区间，操作人员坐在工作台前即可完成上料、

　　摇轮压合、下料的全流程操作，长时间操作不会产生过度的肢体疲劳，手摇进给的结构可以让操作人员实时感知压合过程中的阻力变化，针对一些薄壁塑料医疗零件，能有效避免压力过大导致的零件开裂问题。立柱部分采用一体式方钢加工而成，立柱与基座之间通过止口定位后螺栓锁紧，保证立柱的垂直度误差在0.01mm/100mm以内，长期使用不会出现立柱倾斜导致的压合精度下降问题。滑台部分设置了硬限位结构，上下两个限位块可以根据压合行程调整位置，避免操作时手轮转动超程导致压头撞击治具或者驱动部件，限位块采用聚氨酯缓冲材质，撞击时不会产生金属碎屑和过大的噪音。整体结构没有多余的外露管线，驱动单元的气管、电线都从立柱内部的走线孔穿过，设备外表面没有凸起的管线接头，日常清洁消毒时可以直接用酒精擦拭整个设备外表面，不会存在清洁死角，这一点也是针对医疗生产场景专门做的设计优化。
