机加工用弓形压紧式V形夹持工装

　　在轴类、套类回转体零件的铣削、钻削、划线检测工序里，工件的同轴定位与装夹稳定性直接决定加工精度，这套弓形架压紧式V形夹持结构，正是针对中小直径回转件的工位装夹需求设计的专用定位夹紧组件。区别于平口钳只能装夹规则方形工件的局限，V形定位块的90度开口槽能自适应不同直径的圆柱面工件，依靠V形面的两个斜面接触点自动对中工件轴线，无需反复找正就能保证工件中心与机床进给方向的位置度，在小批量多品种的机修车间、工具车间加工场景中，这类装夹结构的适配性远高于专用定制夹具。

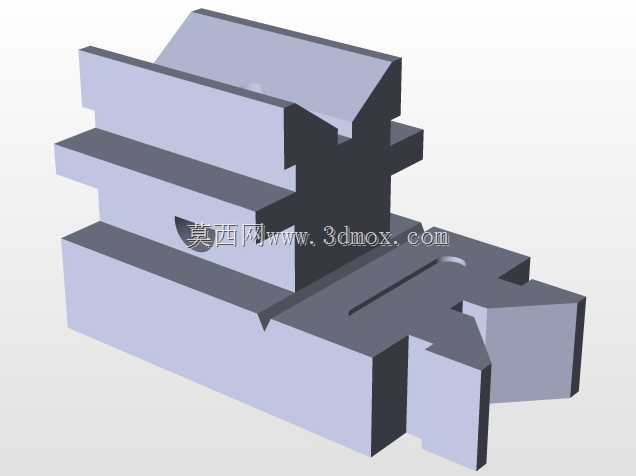

　　整套组件的底座采用带T型槽导向的滑台式结构，底部的定位凸台可直接嵌入机床工作台的标准T型槽内，无需额外制作过渡连接板，安装时只需将底座凸台卡入工作台槽位，用T型螺栓穿过底座两端的长圆孔锁紧即可，长圆孔的设计预留了±15mm的位置调整余量，方便根据加工工位的排布灵活调整装夹位置，适配不同长度工件的装夹避让需求。底座上的V形块并非与底座一体成型，而是通过沉头螺栓固定在底座的定位槽内，当V形面长期使用出现磨损、或是需要适配更大直径范围的工件时，可直接拆卸更换对应规格的V形块，无需更换整套工装，大幅降低工装维护成本。

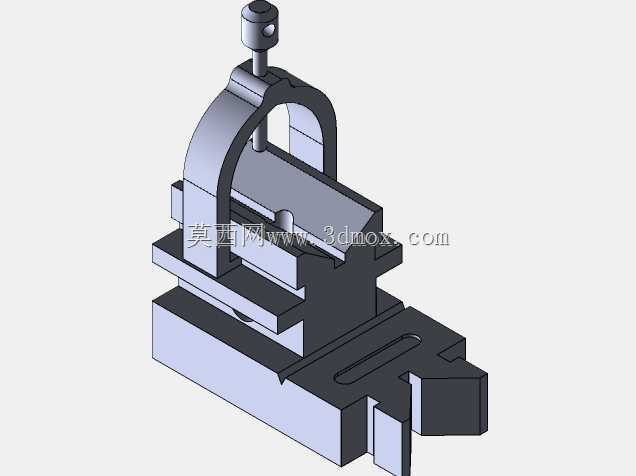

　　上方的弓形压紧架是这套组件的核心施力结构，相比传统的螺栓压板压紧方式，弓形架的拱形结构能跨过V形块上方的工件空间，从工件正上方施加垂直向下的压紧力，避免侧向压紧导致的工件偏移、V形面受力不均问题。弓形架顶部的压紧螺杆采用细牙螺纹传动，螺距1.5mm，旋动时的进给量小，压紧力可控，不会因为施力过大压伤已加工的工件表面，螺杆底端的压头采用活动式球面结构，接触工件表面时可自动适配工件外圆的弧度，保证压紧接触面贴合均匀，不会出现点接触压痕。弓形架的两侧支脚与底座采用滑槽式连接，可沿着底座的导向槽上下滑动调整开口高度，适配不同直径工件的装夹空间需求，当工件直径较大时，可向上抬起弓形架调整到位后，用侧面的锁紧销固定支脚位置，再旋动顶部螺杆压紧工件，整个装夹过程单人操作耗时不超过30秒，装夹效率远高于传统压板组合装夹。

　　从设计细节来看，V形块的开口深度做了针对性优化，当装夹最大直径范围内的工件时，工件中心高出V形块上端面约1/3工件直径，既保证V形面有足够的接触长度支撑工件，又避免工件陷入V形槽过深导致加工刀具与V形块发生干涉。底座前端的伸出定位块可配合机床工作台的定位挡块使用，批量加工同规格工件时，只需一次找正工装位置，后续工件装夹时靠紧前端挡块即可保证轴向位置一致，无需逐个对刀找正，能将批量加工的辅助时间压缩60%以上。整套结构的所有活动配合面都做了磨削加工，表面粗糙度控制在Ra1.6以内，保证滑动调整时顺畅无卡滞，锁紧时无间隙窜动，装夹后的工件径向跳动量可控制在0.02mm以内，完全满足普通铣削、钻削工序的精度要求。

　　在实际车间应用中，这套夹持组件不仅可单独使用在立式铣床、钻床的工作台上，也可多个组合使用，当装夹长度超过200mm的长轴类工件时，可将两套同规格的V形夹持组件沿工作台T型槽排布，分别支撑工件的两端位置，调整两个V形块的等高误差在0.01mm以内，即可完成长轴类零件的装夹，适配键槽铣削、径向孔加工等工序需求。相比液压、气动类的自动夹紧夹具，这套纯机械结构的夹持组件无需外接动力源，不受车间气源、电源布局的限制，可随时移动到不同设备上使用，维护成本极低，非常适合多品种小批量的柔性加工场景，也是工具车间、机修班组必备的通用工装之一。
