实验室手动重力式压力加载装置结构

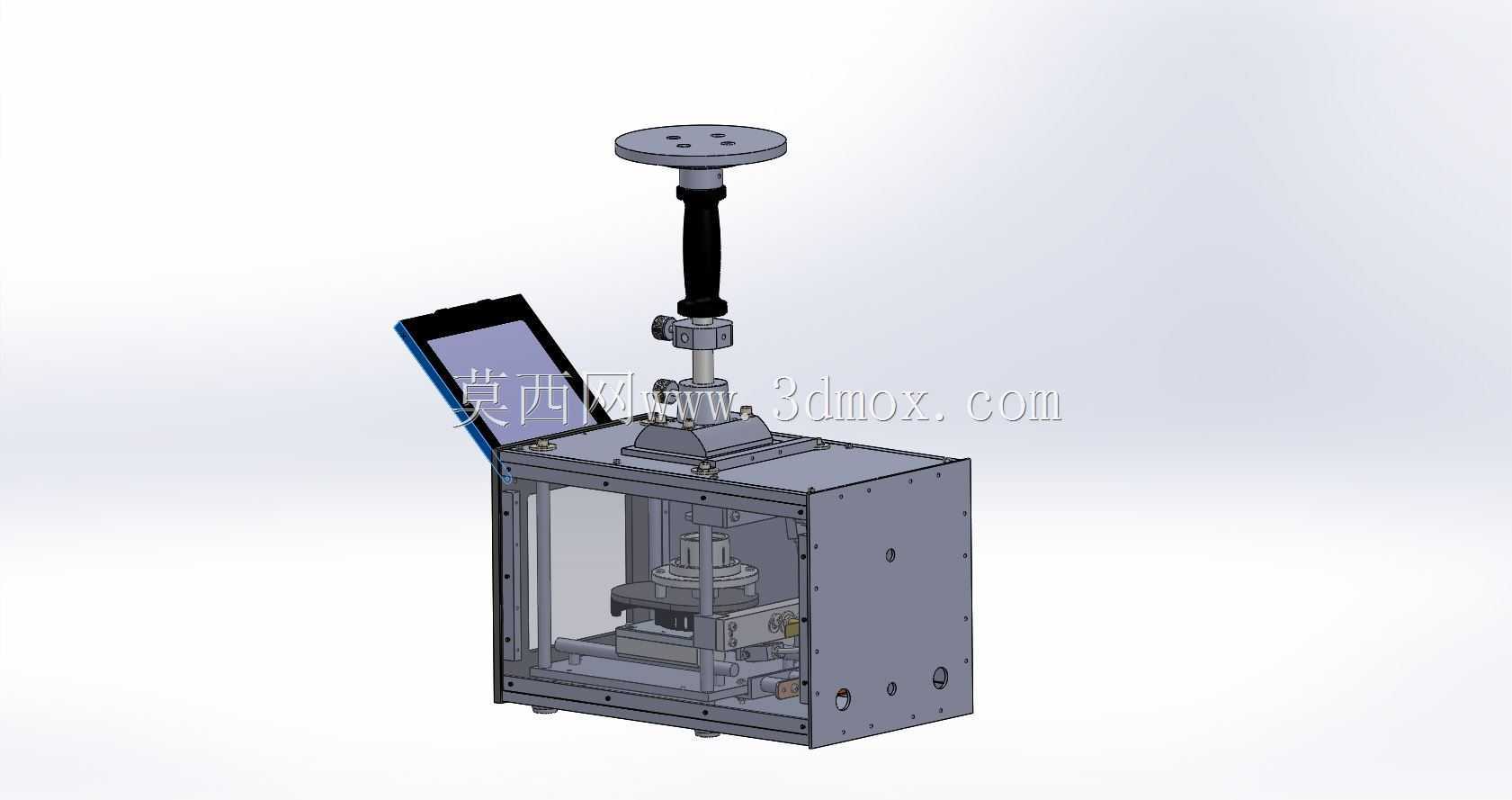

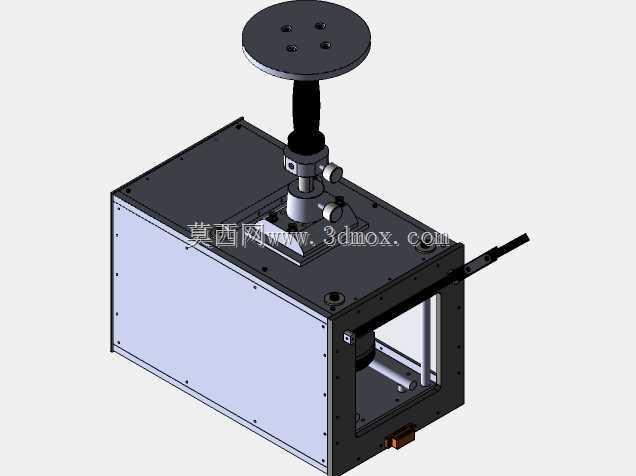

　　这款台式重力压力装置主要面向高校材料实验室、小型科研试样制备场景设计，区别于工业级大吨位液压压力机，它的核心定位是小载荷精准施压作业，可满足粉末压片、薄材形变测试、小零件压装配合这类对压力精度要求高、作业频次适中的实验类工序需求。从结构布局来看，整机采用箱式承力框架作为主体承载结构，框架采用型材拼接加侧板封装的形式，所有受力节点都做了加厚处理，避免长期小载荷反复施压出现框架形变，设备底部预留了四个安装固定孔位，可直接通过螺栓固定在标准实验工作台面上，安装边界尺寸适配常规1.2米宽实验台的放置需求，不需要额外做地基加固，挪动移位也仅需两人配合即可完成，适配实验室多工位轮换使用的场景。上部的手动施压组件采用杠杆加丝杠的复合传动结构，

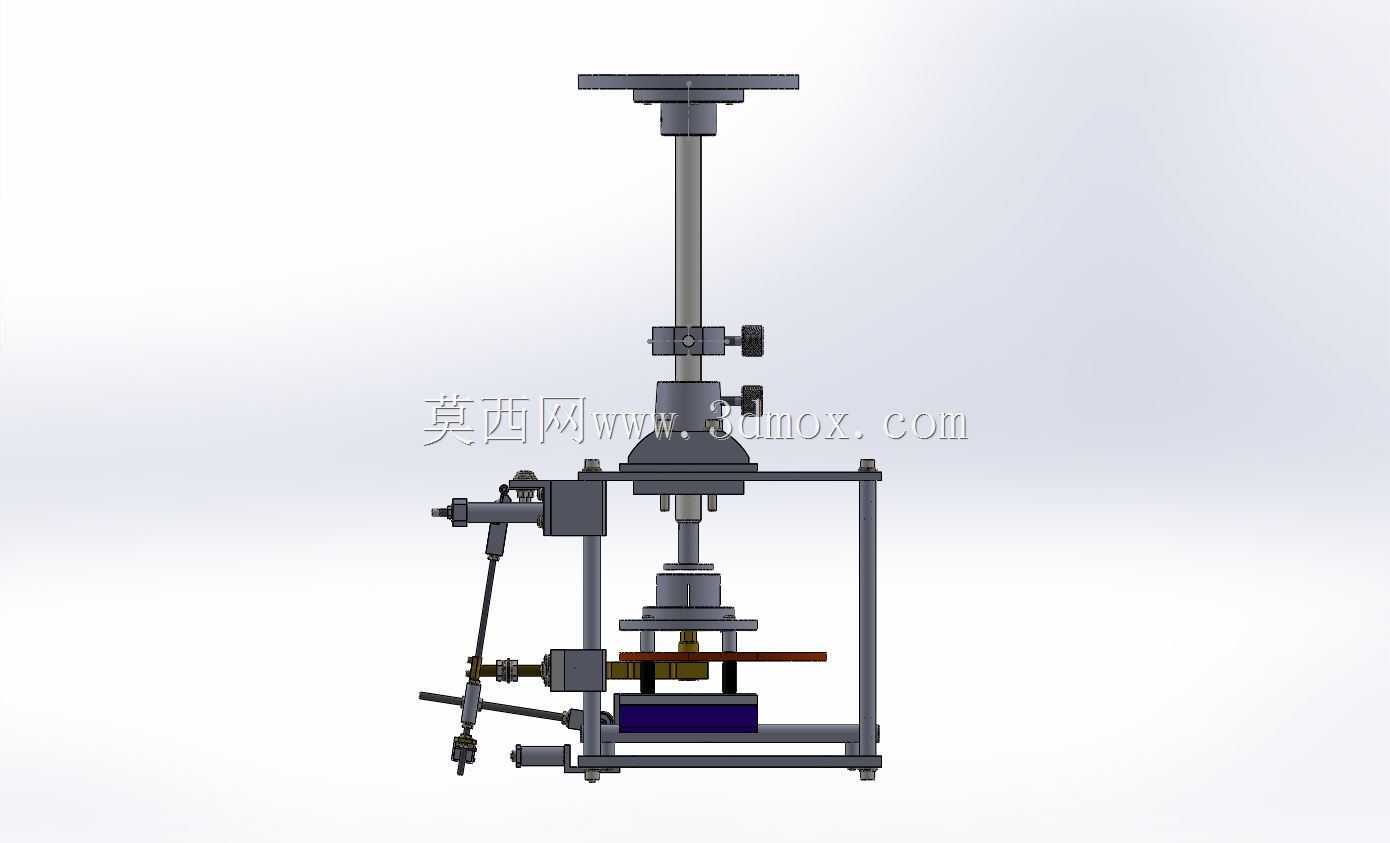

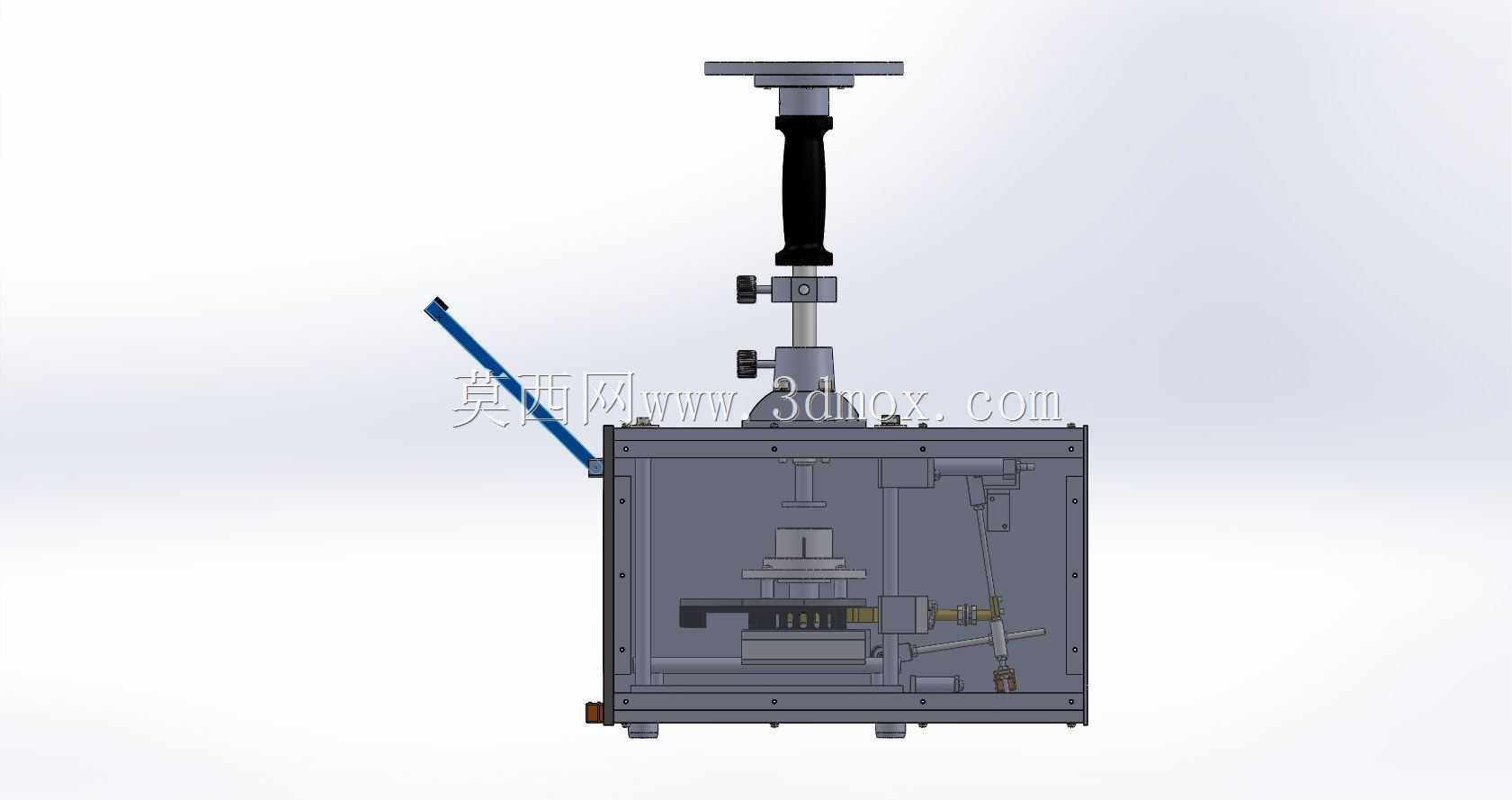

　　操作手柄做了防滑包胶处理，操作人员扳动手柄时可通过杠杆放大施加的作用力，配合上部的重力配重柱实现稳定的恒压输出，不会出现手动直接施压时压力波动大的问题；施压头的行程做了限位设计，最大下行行程可覆盖常规实验试样的高度范围，施压头与下部工作台的同轴度通过导向柱做了约束，避免施压过程中出现偏载导致试样受力不均。设备内部集成了压力传导与载荷保持机构，当扳动手柄将施压头调整到接触试样的位置后，可通过锁止机构固定施压位置，依靠上部配重的重力实现持续恒压加载，不需要操作人员持续扳动手柄保持压力，可满足需要一定保压时长的实验工序需求，比如粉末试样的定型保压、粘接试样的压合固化等场景。下部的工作台面做了T型槽预留，可根据不同的实验需求更换适配的夹具，

　　比如圆形试样定位座、平板压合垫、小型零件压装工装等，拓展不同的作业功能，不需要对设备主体做结构改动即可完成适配。从设计思路上，这款设备优先考虑了实验场景下的操作安全性与易维护性，所有传动部件都封装在箱式框架内部，仅操作手柄、施压组件外露，避免实验操作过程中衣物、工具卡入传动结构造成安全隐患；设备的外露金属部件都做了防锈喷塑处理，适配实验室可能存在的潮湿、少量化学试剂飞溅的使用环境，日常维护仅需定期在导向柱、丝杠传动位置涂抹少量润滑脂即可，不需要复杂的维保工序。施压组件的手柄位置做了人体工学适配，操作人员站立操作时手臂自然下垂即可扳动手柄，不需要过度抬臂或者弯腰，长时间重复作业也不容易产生操作疲劳。设备的整体配重经过合理分配，

　　上部的重力加载柱重量经过校准，配合杠杆传动比可实现稳定的小吨位压力输出，压力输出范围覆盖常规实验室小载荷施压需求，不会出现压力过大压坏脆性试样、或者压力不足无法完成压合作业的问题。在安装适配方面，设备的外接尺寸经过优化，放置在实验台面上时不会占用过多操作空间，设备后侧预留了操作间隙，方便后期对内部传动部件进行检修调整，底部的固定孔位为长圆孔设计，安装时可微调固定位置，降低安装时的孔位对位精度要求。
