立式活塞式压力加工工位设备结构

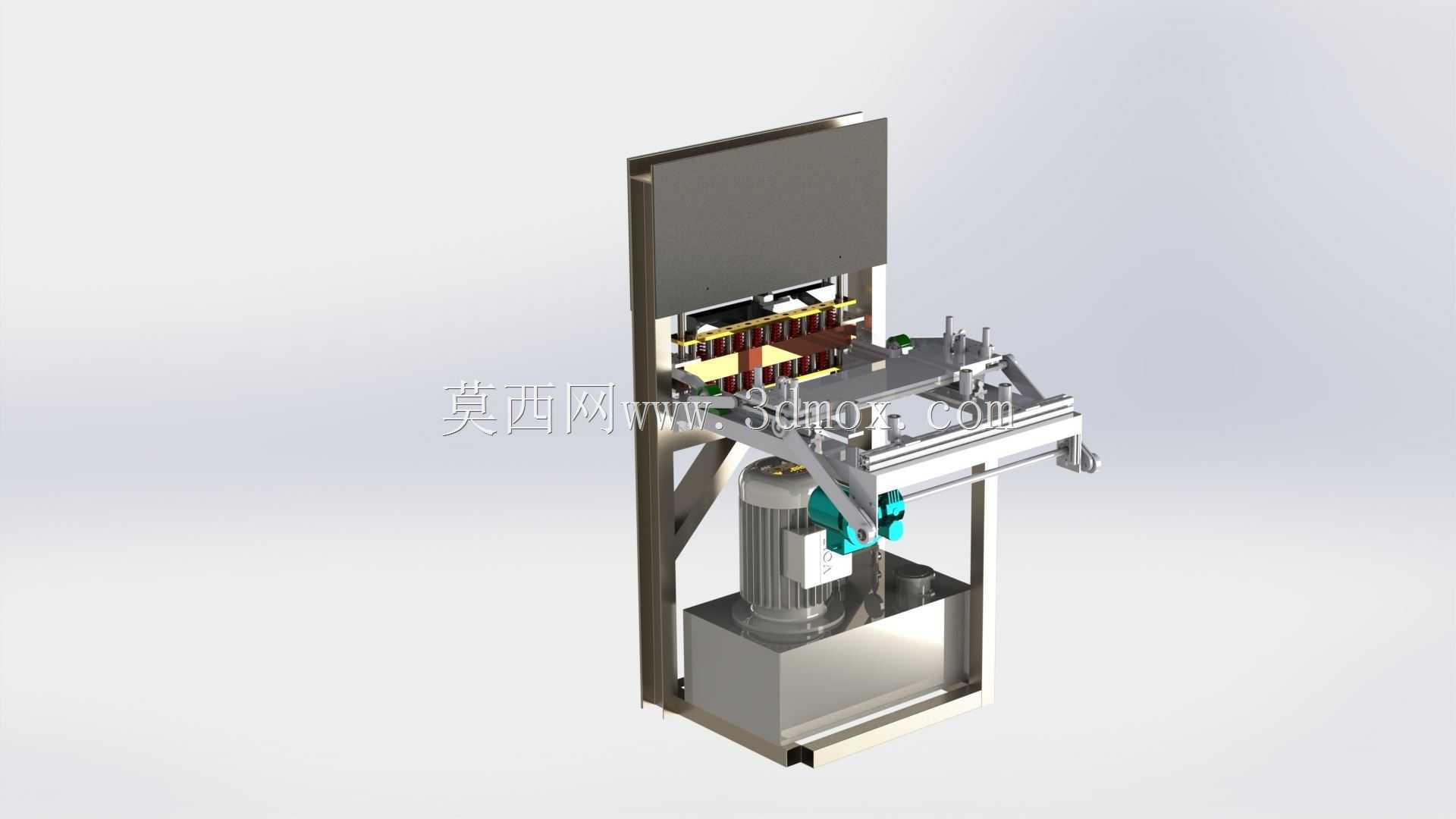

　　在中小规格五金件、小型塑胶包覆件的压装成型工序里，这类立式活塞驱动的压力加工设备，常布置在生产线中段的单工位作业点，替代传统手动压合工装完成恒定压力下的工件装配、压印、浅成型作业，适配小批量多品类的离散加工场景，不需要搭建整条连续冲压产线就能完成单工序的压力输出，在汽配小零件压装、电子元器件引脚压合、包装纸盒压痕工位都能见到同结构设备的应用。从结构布局来看，设备采用立式框架承载设计，底部为一体式焊接油箱基座，既承担整台设备的重量承载，也作为液压系统的储油单元，省去了外接独立油箱的管路布置，基座底部预留了四个地脚安装孔位，安装时需要保证基座平面与车间地面的水平度偏差不超过0.2mm/m，避免立柱倾斜导致活塞运行卡滞。

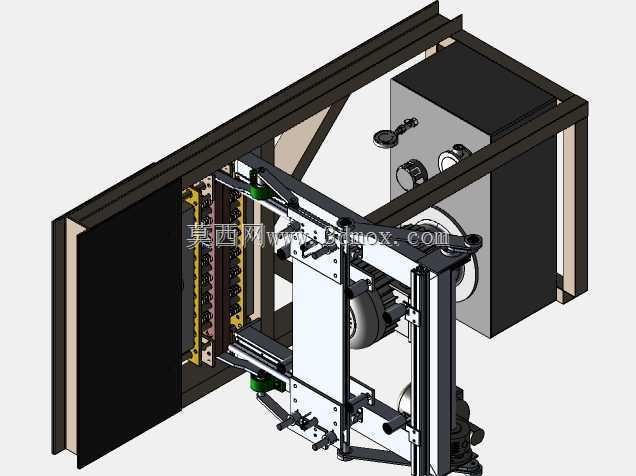

　　机架部分采用单立柱侧置结构，不同于传统双柱压力机的对称布局，这种侧置立柱的设计将作业区域的正面、右侧面完全开放，方便操作人员上下料，也能适配配套的自动送料滑轨对接，立柱采用矩形型钢焊接后整体加工导轨面，活塞驱动的压头组件沿立柱导轨做垂直方向的往复运动，导轨面设置了可拆卸的耐磨衬板，长期运行磨损后只需更换衬板即可恢复精度，不需要整体返修立柱结构。设备的动力单元布置在基座上方、立柱内侧的空腔位置，电机与柱塞泵采用直连安装方式，减少皮带传动的功率损耗，泵组输出的压力油通过内置阀组输送到活塞腔，阀组集成了溢流阀、节流阀与换向阀，能通过调节节流阀开度控制活塞下压的速度，溢流阀则限定系统最高工作压力，避免过载损坏工件或设备结构。

　　压头组件下方设置了可调节的工作台面，台面采用T型槽设计，方便更换不同的工装夹具，工作台的高度可以通过侧面的锁紧手柄调整，适配不同高度的工件加工需求，活塞的下行行程设置了硬限位与软限位双重保护，硬限位为立柱上的可调挡块，软限位为压力触发的行程开关，当压头接触工件达到设定压力后自动触发回程，不需要人工控制回程时机。从安装边界来看，设备整体占地宽度约0.8米，深度约1.2米，高度约2.1米，安装时需要在设备后侧预留至少0.5米的检修空间，方便后期维护阀组、更换密封件，设备正面操作位需要预留1米以上的操作空间，满足操作人员站立作业、放置工件料盒的需求。设计这类设备时，首先要根据目标加工工序的最大所需压力确定活塞的缸径与系统工作压力，

　　避免选型过大造成成本浪费，也防止压力不足无法完成加工作业；其次要核算立柱与基座的结构刚度，保证活塞在最大压力输出时，立柱的变形量不超过0.1mm，避免压头倾斜导致工件加工精度超差；管路布置时要将高压油管尽量内置在机架空腔内，既减少外部磕碰损坏油管的风险，也能让设备外观更整洁，避免油管外露勾挂操作人员的衣物。不同于大型闭式压力机的连续冲压作业，这类单工位活塞压力设备更侧重柔性化作业能力，用户可以根据加工需求快速更换压头夹具，切换压装、压印、浅拉伸等不同作业功能，设备的运行速度可以根据工件材质调整，加工脆性材质工件时可以调慢下压速度，避免工件压裂，加工金属件压装时可以适当提高速度提升作业效率。设备的电气控制箱布置在立柱后侧的上部位置，操作按钮设置在设备正面的右侧边缘，操作人员放置好工件后双手按动启动按钮即可触发压头下行，避免单手操作时误触发造成安全隐患，控制回路还设置了急停按钮，遇到异常情况时可以快速切断动力输出，让活塞停止在当前位置。在实际产线应用中，这类设备还可以搭配小型的直线送料机构，实现工件的自动上料、自动压装、自动下料，不需要人工全程值守，只需要定期补充料盒内的待加工工件即可，适合加工节拍要求不高的小型零件加工场景，相比多工位转盘式压装设备，这种单工位结构的维护成本更低，对车间安装空间的要求更小，也不需要复杂的调试过程，设备到位后接电加油即可投入使用。
